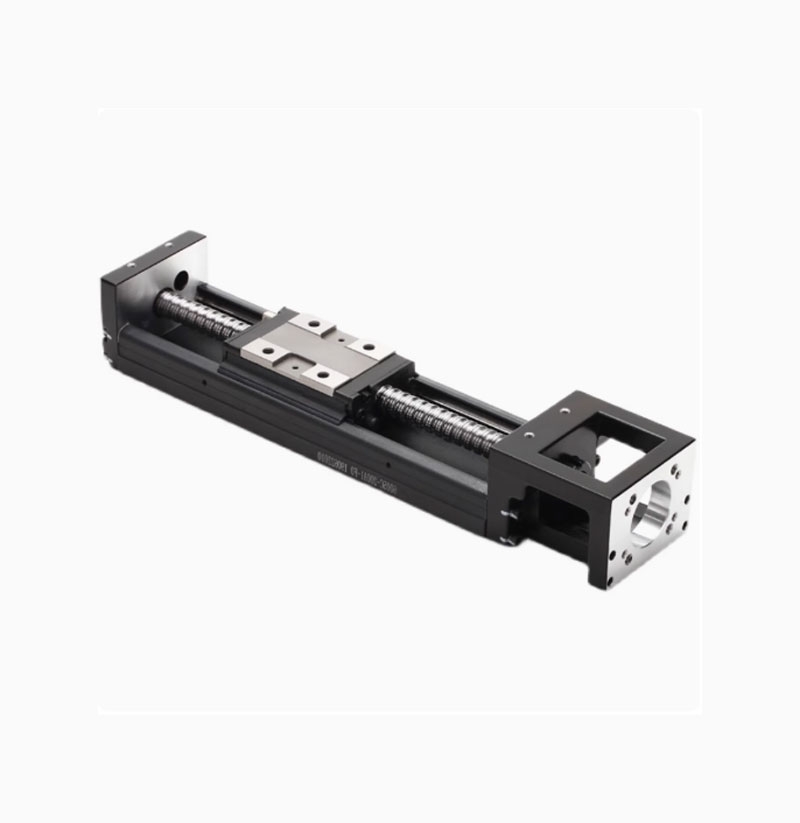

Bàn trượt tuyến tính KK loại 50/60/86

MÔ TẢ CHI TIẾT – BÀN TRƯỢT TUYẾN TÍNH KK LOẠI 50 / 60 / 86

1. Tổng quan sản phẩm:

Bàn trượt tuyến tính dòng KK là tổ hợp cơ cấu dẫn hướng tuyến tính tích hợp vít me bi (ball screw) và ray trượt dẫn hướng (linear guide), thiết kế dạng module trượt chính xác cao, nhỏ gọn, dễ lắp đặt. Loại KK50, KK60 và KK86 được phân loại theo chiều rộng cơ sở, tương ứng với khả năng tải và ứng dụng trong các hệ thống máy CNC, robot, tự động hóa...

2. Cấu tạo chính:

Thân đế (base): Gia công từ nhôm nguyên khối hoặc hợp kim nhôm cường lực, bề mặt anod hóa cứng, nhẹ nhưng chắc chắn.
Ray dẫn hướng tuyến tính (linear guide rail): Tích hợp 1 hoặc 2 thanh dẫn hướng song song với độ chính xác cao, thường đi kèm block bi trượt để đảm bảo độ mượt và chính xác chuyển động.
Vít me bi (ball screw): Là trục truyền động chính, độ chính xác cấp C7 hoặc cao hơn, đảm bảo chuyển động chính xác và ít ma sát.
Đế trượt (carriage/platform): Tấm đỡ chính để lắp đặt đầu gia công, motor hoặc các chi tiết máy khác.
Tùy chọn đầu nối trục (shaft coupling): Kết nối với motor servo hoặc stepper motor dễ dàng.

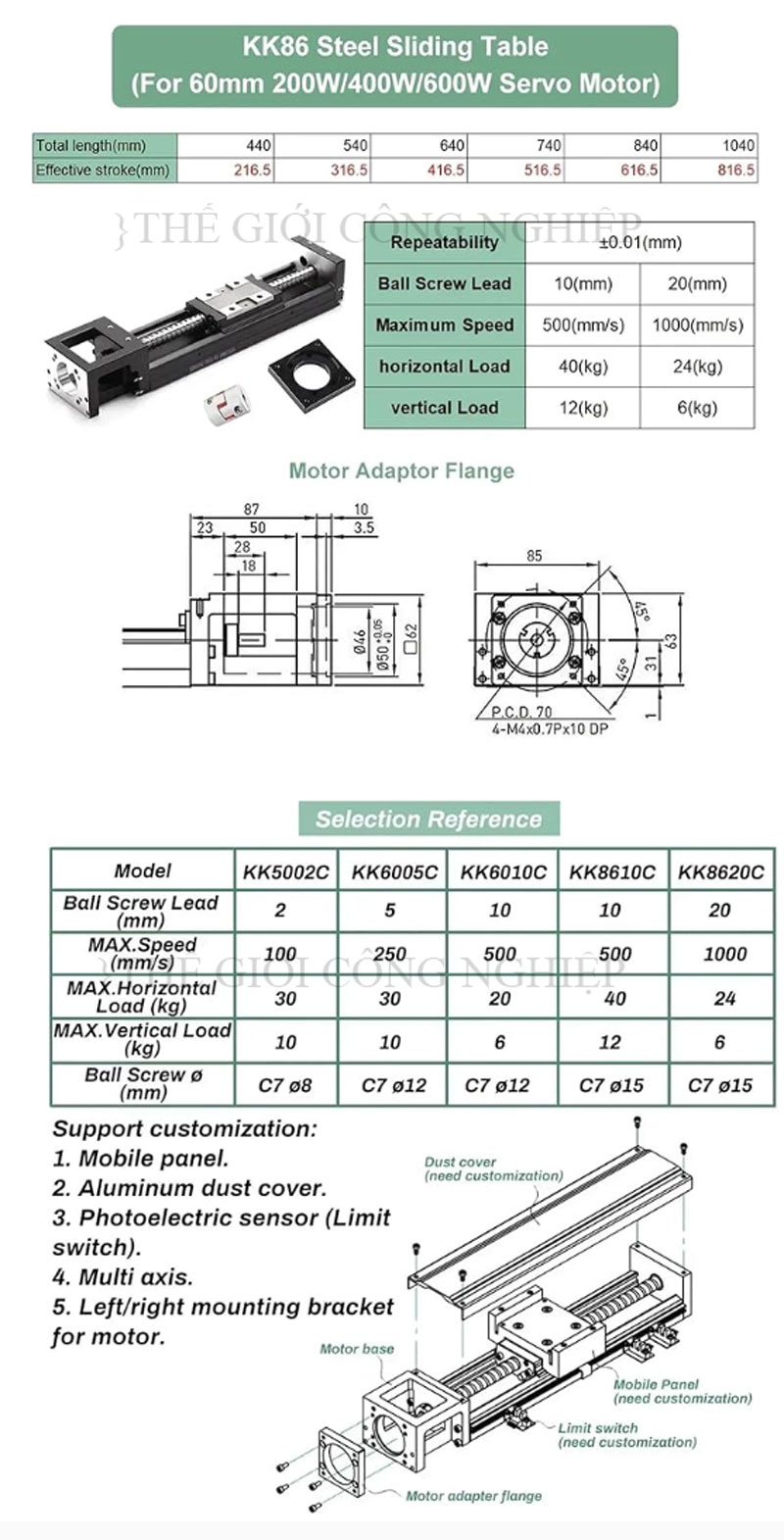

3. Thông số kỹ thuật (tham khảo):

Mã	Chiều rộng module (mm)	Đường kính vít me (mm)	Bước vít (mm)	Hành trình chuẩn (mm)	Tốc độ tối đa (mm/s)	Độ chính xác lặp lại
KK50	~50	8–12	5–10	100 – 500 (hoặc theo yêu cầu)	200–800	±0.01 mm
KK60	~60	12–16	5–10	100 – 600	300–1000	±0.01 mm
KK86	~86	16–20	5–20	100 – 1000	300–1200	±0.01 mm

Thông số cụ thể tùy vào nhà sản xuất nội địa hoặc bản tương thích với Hiwin.

4. Ứng dụng:

Máy CNC mini, máy khắc, máy in 3D công nghiệp.
Robot tuyến tính, cơ cấu pick-and-place trong dây chuyền SMT, tự động hóa lắp ráp.
Hệ thống kiểm tra, đo lường hoặc lắp ráp chính xác.
Bàn di chuyển tuyến tính trong máy đóng gói, thiết bị y tế, chiếu xạ...
