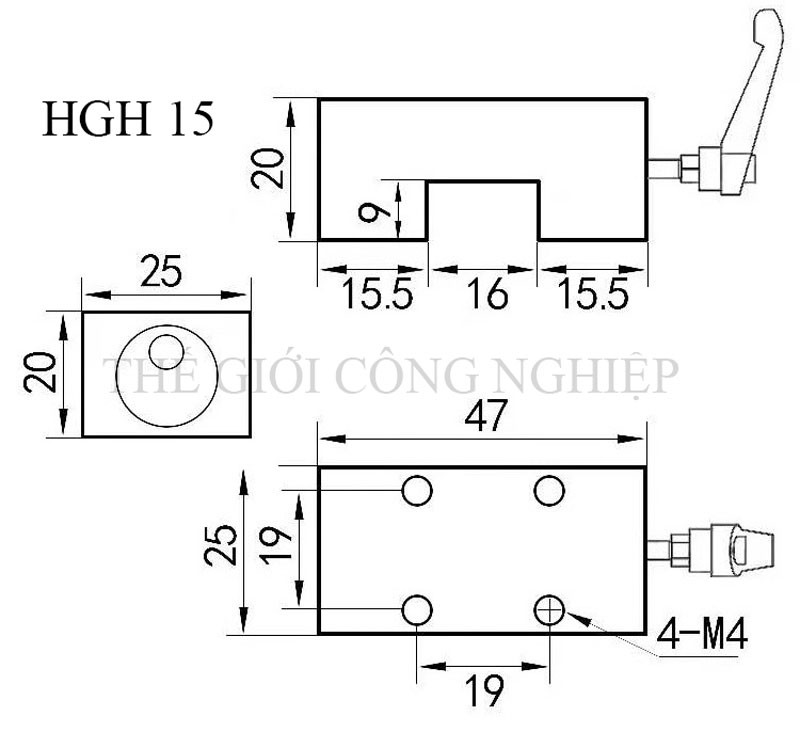

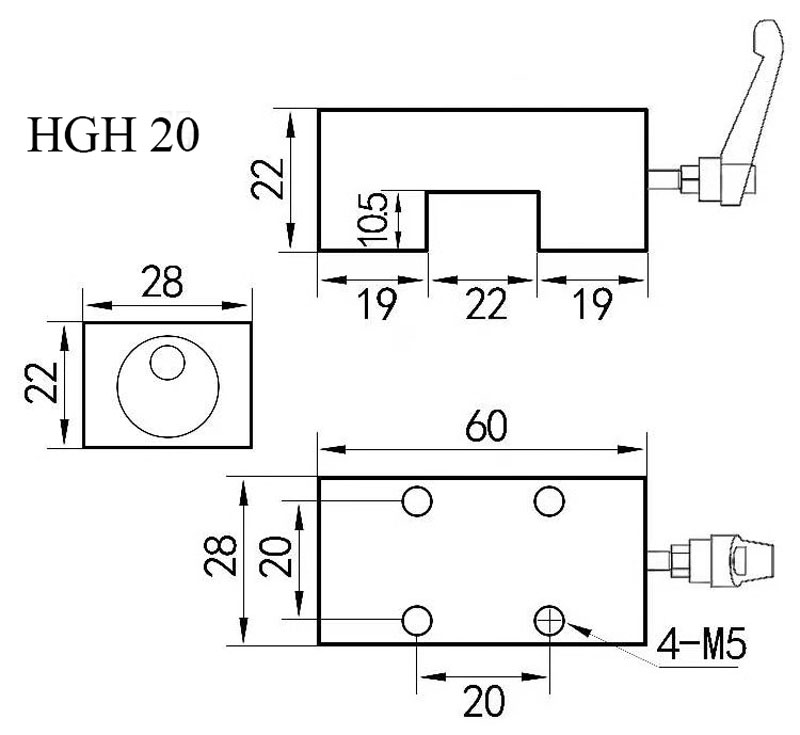

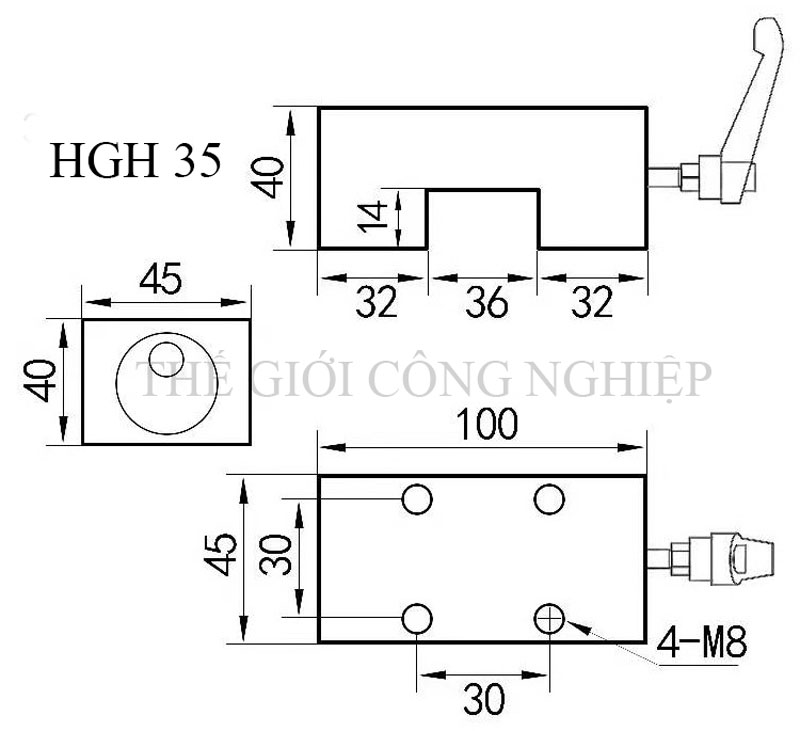

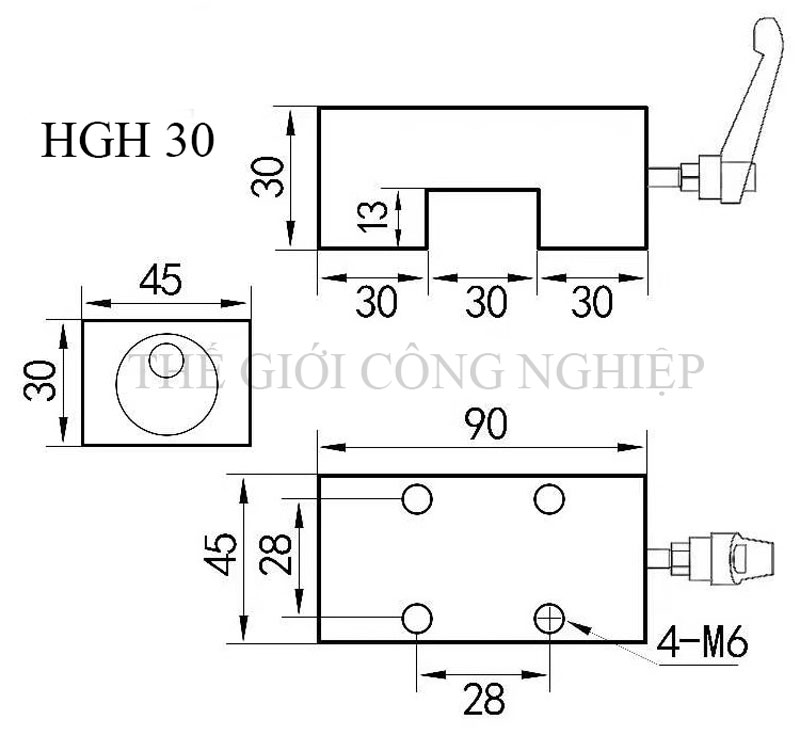

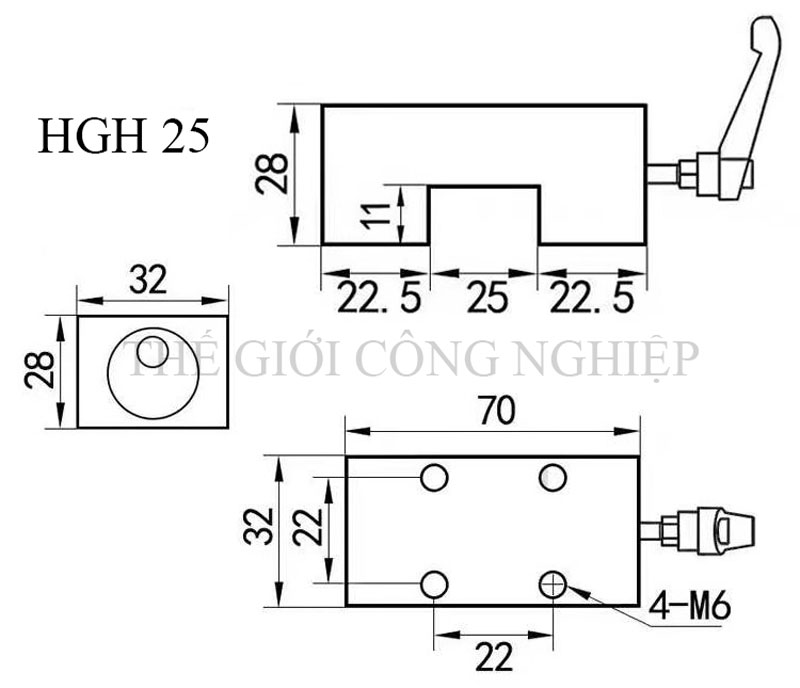

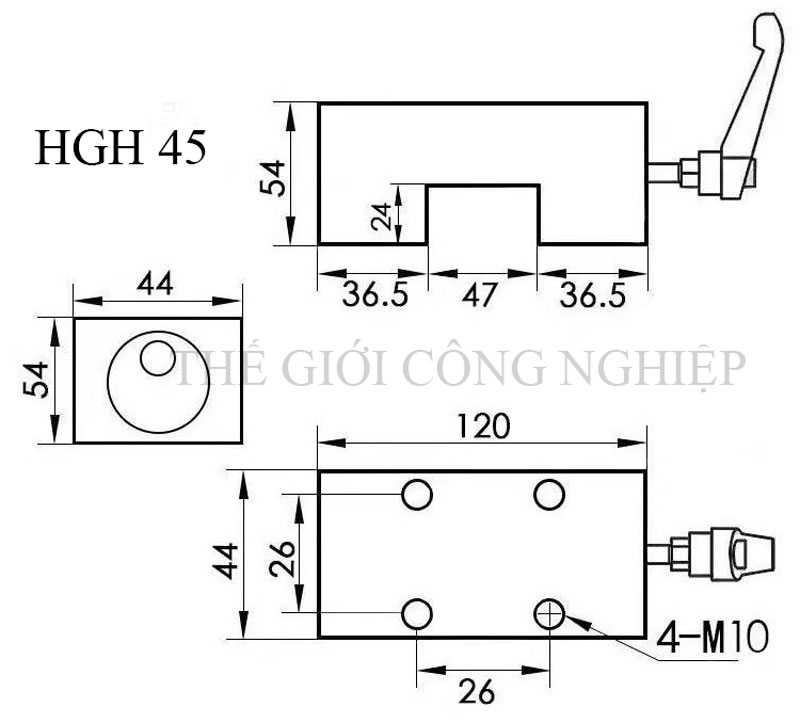

🔧 Mô tả chi tiết: Kẹp ray dẫn hướng tuyến tính dòng HGH 15 / 20 / 25 / 30 / 35 / 45
1. Cấu tạo:
-
Thân kẹp: Là một khối kim loại hình hộp chữ nhật, có rãnh dẫn khớp với ray dẫn hướng và các lỗ ren lắp đặt.
-
Tay khóa (cần gạt): Là cơ cấu khóa nhanh kiểu cam, giúp cố định kẹp lên ray nhanh chóng bằng cách xoay tay gạt, không cần dụng cụ.
-
Chốt khóa: Cơ cấu kẹp trượt vào rãnh ray, tạo lực siết ép lên hai mặt ray giúp giữ chặt con trượt ở vị trí mong muốn.
-
Lỗ bắt vít: Cho phép gắn thêm thiết bị hoặc cụm gá khác.
2. Chất liệu:
-
Làm từ hợp kim nhôm hoặc thép không gỉ, bề mặt xử lý mạ kẽm, anod hóa hoặc sơn tĩnh điện để tăng độ bền, chống gỉ sét và mài mòn.
-
Tay khóa thường làm bằng nhựa chịu lực hoặc kim loại sơn phủ chống ăn mòn.
3. Chức năng:
-
Khóa vị trí con trượt trên ray dẫn hướng HGH khi cần căn chỉnh hoặc dừng tại một điểm cụ thể.
-
Dễ dàng điều chỉnh vị trí con trượt bằng cách nới lỏng và di chuyển rồi khóa lại.
-
Dùng để gá kẹp phôi, đầu đo, thiết bị hoặc dụng cụ trong quá trình vận hành máy móc.
4. Ứng dụng:
-
Máy CNC, máy khắc, máy in 3D, hệ thống tự động hóa.
-
Dây chuyền sản xuất lắp ráp cần dừng – giữ – điều chỉnh vị trí linh hoạt.
-
Các thiết bị có ray dẫn hướng nhưng không dùng motor hoặc vitme mà cần điều chỉnh tay.
5. Ưu điểm:
-
Khóa – mở nhanh chỉ với thao tác tay.
-
Độ kẹp chắc chắn, ổn định không trượt.
-
Phù hợp nhiều kích thước ray HGH15 ~ HGH45.
-
Lắp đặt đơn giản, không cần thiết bị phụ trợ.
