⚙️ Mô tả chi tiết: Thanh trượt bi chữ thập ICK01 / VR1 / VR2 / CRV / CRVS

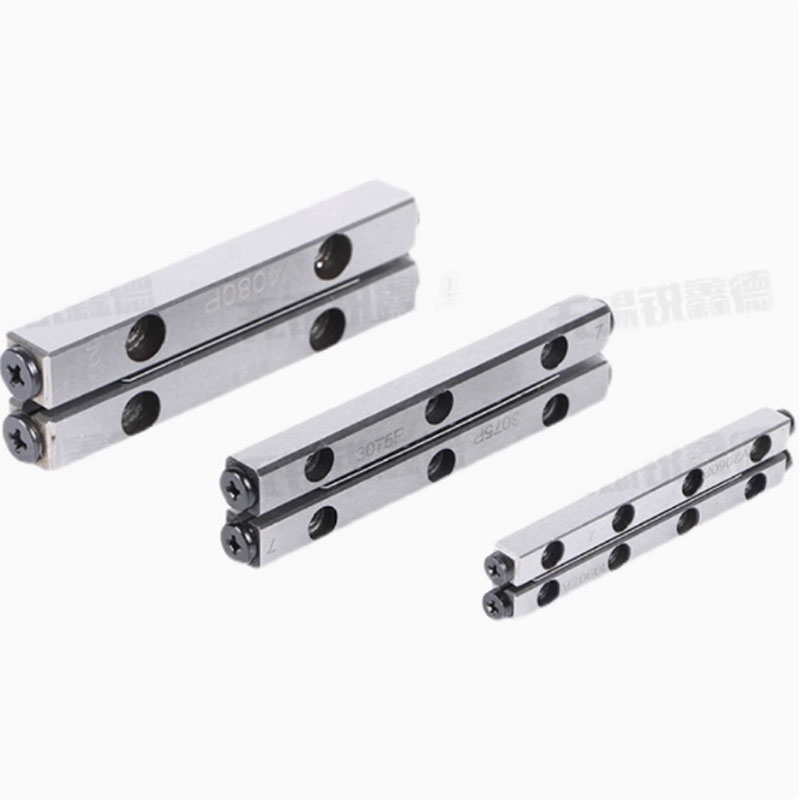

Thanh trượt bi chữ thập là dạng hệ thống dẫn hướng tuyến tính sử dụng cơ cấu con lăn (hoặc bi thép) xếp chéo góc 90°, được thiết kế để đảm bảo chuyển động thẳng, êm ái, chính xác và có thể chịu tải theo nhiều hướng. Dòng sản phẩm này gồm các model như ICK01, VR1, VR2, CRV, CRVS, phổ biến trong các thiết bị CNC, máy đo tọa độ, thiết bị quang học, robot, và các hệ thống tự động hóa đòi hỏi độ chính xác cao.
🧩 Cấu tạo:
-
Thanh ray trượt (Guide Rail): Làm từ thép tôi cứng (thép hợp kim hoặc thép không gỉ), bề mặt mài chính xác, có rãnh hướng dẫn để bi hoặc con lăn chuyển động.
-
Bi thép hoặc con lăn chéo: Chạy giữa hai rãnh ray trượt theo cấu trúc chéo hình chữ X, giúp tăng khả năng chịu tải và giảm rung động khi chuyển động.
-
Giá đỡ (Cage): Định vị các viên bi/con lăn, đảm bảo chuyển động đều, chống trượt lệch.
🔍 Tính năng nổi bật:
-
Độ chính xác cực cao: Phù hợp với các thiết bị đo và định vị vi mô.
-
Chuyển động tuyến tính siêu mượt: Gần như không có độ rơ, giảm tối đa rung lắc trong khi di chuyển.
-
Chịu tải đa hướng: Nhờ kết cấu con lăn chéo, có thể chịu lực theo phương dọc, ngang và cả mô-men xoắn.
-
Thiết kế nhỏ gọn: Dễ dàng tích hợp vào các hệ thống máy móc phức tạp, tiết kiệm không gian lắp đặt.
-
Độ bền cao: Làm từ vật liệu chống mài mòn, chịu được tốc độ cao và tần suất làm việc liên tục.

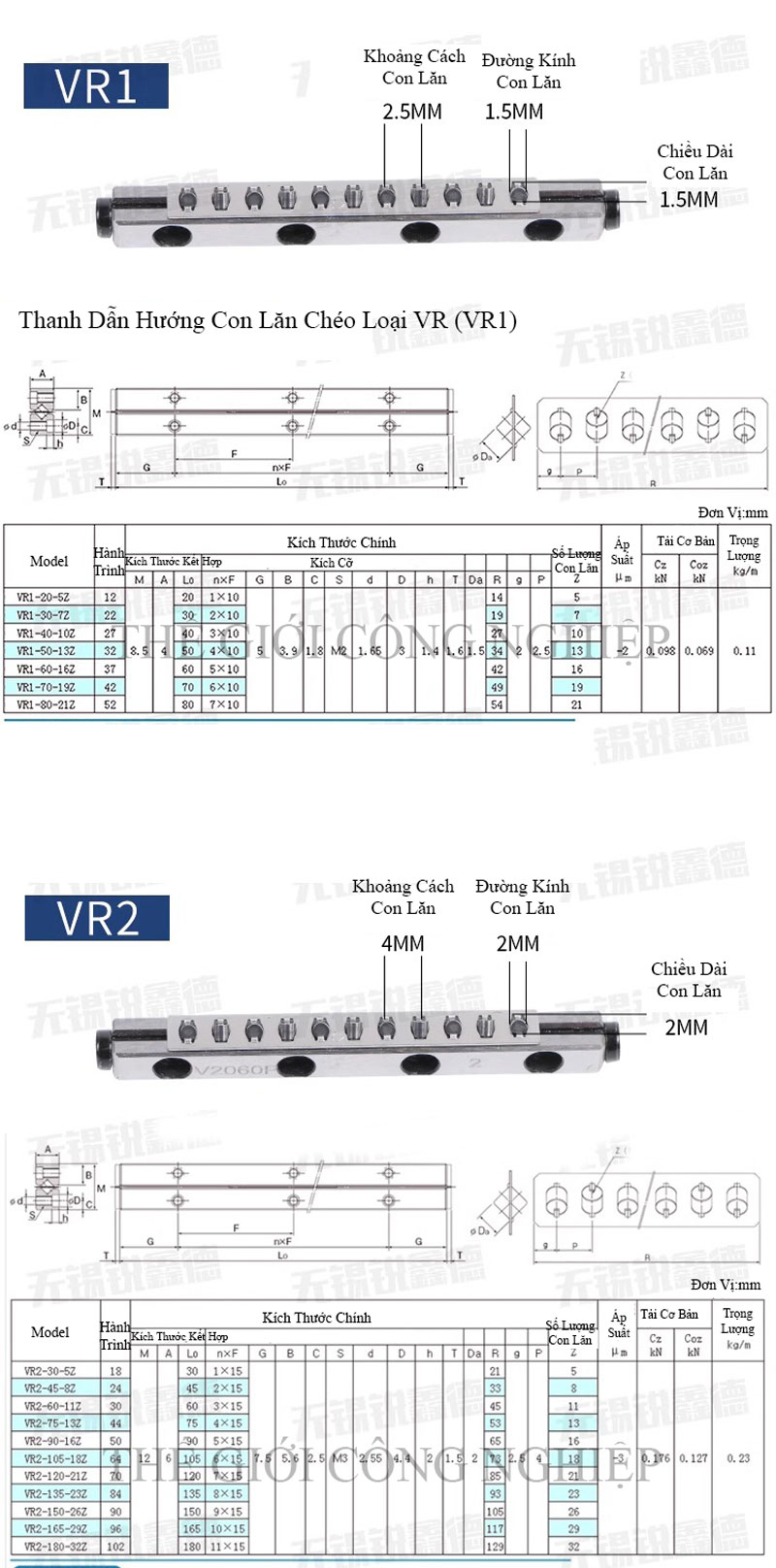

📏 Thông số điển hình:
-
Các loại: ICK01, VR1, VR2 – cho tải trọng nhỏ và kích thước compact
-
CRV, CRVS – chịu tải lớn hơn, cấu trúc vững chắc
-
Chiều dài ray: từ 50mm đến 500mm hoặc tùy chỉnh theo ứng dụng
-
Độ chính xác tuyến tính: ±3 – 5 µm (tùy loại)
-
Độ nhẵn bề mặt rãnh: < Ra 0.2 µm
🛠 Ứng dụng:
-
Máy CNC siêu nhỏ, máy in 3D, thiết bị bán dẫn
-
Hệ thống robot và cơ cấu tự động cần độ chính xác cao
-
Thiết bị đo lường, hệ thống kiểm tra quang học
-
Camera trượt, bàn xoay, mâm chia độ chính xác
-
Cơ cấu trượt vi mô trong thiết bị y tế, thiết bị phòng thí nghiệm
