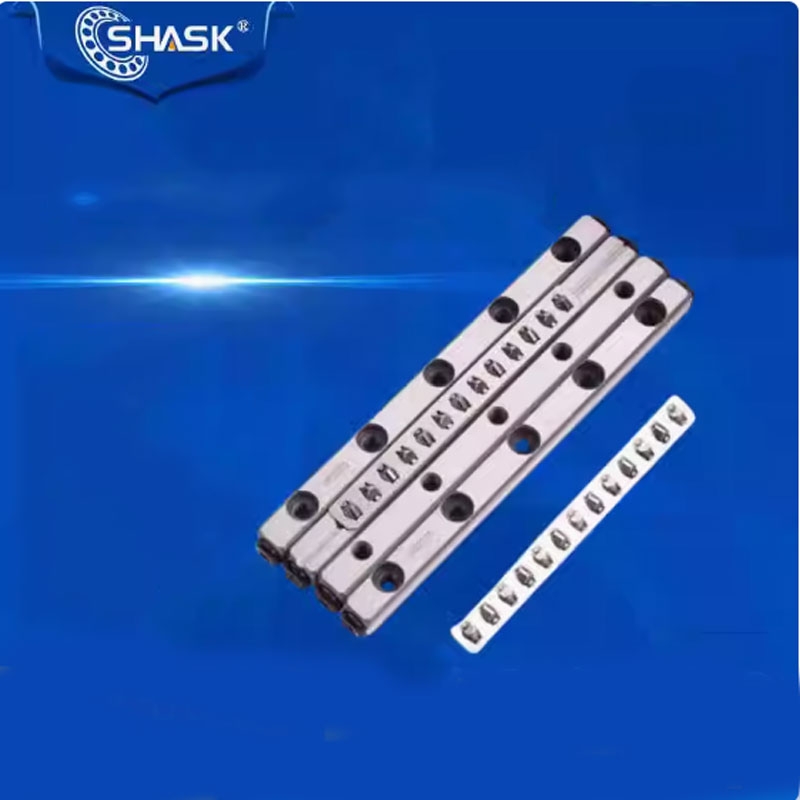

⚙️ Mô tả chi tiết: Ray trượt con lăn chữ thập CRW1, CRW2, VR1, VR2
Ray trượt con lăn chữ thập (Cross Roller Way) là hệ thống dẫn hướng tuyến tính dùng các con lăn xếp chéo nhau giữa hai ray dẫn, cho phép chuyển động tuyến tính cực kỳ mượt và chính xác cao. Các model như CRW1, CRW2 (Cross Roller Way) và VR1, VR2 (V-type Roller Way) là dòng tiêu chuẩn được sử dụng rộng rãi trong máy CNC, máy đo tọa độ, máy khắc laser, thiết bị quang học, và dây chuyền lắp ráp tự động.
🧩 Cấu tạo:
-
Thanh ray dẫn (track rail): Được gia công chính xác bằng thép cứng hoặc thép không gỉ, có rãnh dẫn con lăn hình chữ V hoặc rãnh vuông.
-
Bộ con lăn: Các con lăn hình trụ nhỏ được sắp xếp đan xen chéo nhau (góc 90°) giúp chịu tải đa hướng (cả dọc, ngang và chéo).
-
Giá đỡ (cage hoặc holder): Giữ và phân bố đều các con lăn, đảm bảo chúng không bị lệch trong quá trình làm việc.
🔍 Đặc điểm nổi bật:
-
Độ chính xác cao: Sai số chuyển động cực thấp (cấp micron), lý tưởng cho hệ thống cần độ lặp lại cao.
-
Chuyển động êm, mượt: Ma sát rất thấp nhờ hệ thống con lăn lăn thay vì trượt.
-
Tải trọng đa hướng: Cấu trúc con lăn xếp chéo giúp chịu lực theo nhiều phương khác nhau.
-
Độ cứng cao: Dễ dàng duy trì độ thẳng và độ ổn định trong suốt quá trình vận hành.
-
Kích thước nhỏ gọn: Thích hợp lắp đặt ở các vị trí giới hạn không gian.
🛠 Ứng dụng:
-
Máy CNC tốc độ cao, bàn trượt chính xác
-
Máy đo tọa độ 3D (CMM)
-
Thiết bị bán dẫn, thiết bị y tế
-
Máy khắc laser, máy kiểm tra quang học
-
Robot tự động và cơ cấu trượt chính xác
