⚙️ Mô tả chi tiết: Thanh trượt CRW3 / CRW4 / VR3 / VR4
Thanh trượt con lăn chéo mini dòng CRW3, CRW4, VR3, VR4 là hệ thống dẫn hướng tuyến tính siêu nhỏ, sử dụng cơ chế con lăn xếp chéo (Cross Roller) nhằm đảm bảo chuyển động cực kỳ mượt, chính xác và ổn định trong không gian giới hạn. Những dòng này đặc biệt phù hợp với các thiết bị có cấu trúc nhỏ gọn như: máy đo mini, thiết bị y tế, quang học, bán dẫn và các cơ cấu siêu chính xác.
🧩 Cấu tạo:
-
Thanh ray dẫn: Được làm từ thép hợp kim hoặc thép không gỉ, xử lý nhiệt để đạt độ cứng cao. Có rãnh dẫn hình chữ V hoặc rãnh thẳng phù hợp với con lăn.
-
Con lăn: Các con lăn có kích thước siêu nhỏ, làm bằng thép tôi cứng, được bố trí xen kẽ chéo góc 90° giúp chuyển động mượt và chịu lực đa phương.
-
Giá đỡ (Cage): Giữ cố định các con lăn, giúp phân bố lực đều, tránh lệch khi hoạt động.
🔍 Tính năng nổi bật:
-
Độ chính xác cao: Phù hợp cho các thiết bị đo đạc và hệ thống chuyển động siêu vi.
-
Kích thước nhỏ gọn: Dễ dàng lắp đặt trong các cơ cấu nhỏ, yêu cầu tối ưu không gian.
-
Chuyển động siêu mượt: Ma sát cực thấp nhờ con lăn, không gây rung hay giật.
-
Độ bền cao: Chống mài mòn, hoạt động bền bỉ trong môi trường khắt khe.
-
Tải trọng đa hướng: Thiết kế con lăn chéo giúp tăng khả năng chịu lực từ nhiều phương.

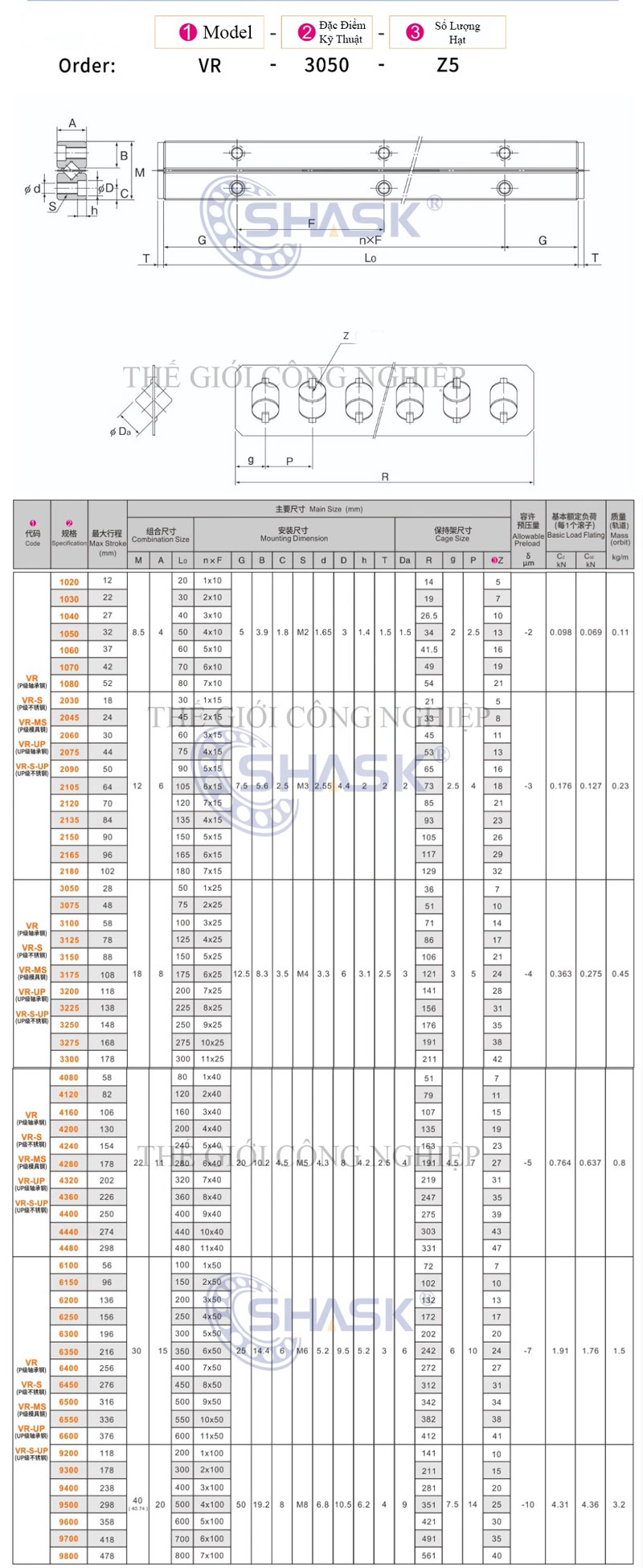

📐 Kích thước phổ biến:
-
CRW3 / VR3: Bề rộng khoảng 3 mm – các chiều dài thông dụng: 50 / 75 / 100 / 150 mm
-
CRW4 / VR4: Bề rộng khoảng 4 mm – các chiều dài phổ biến: 80 / 120 / 160 / 200 mm
🛠 Ứng dụng:
-
Thiết bị đo quang học, máy đo tọa độ mini (CMM mini)
-
Máy khắc laser chính xác
-
Robot siêu nhỏ, hệ thống dịch chuyển chính xác
-
Cơ cấu dịch chuyển trong kính hiển vi, camera, máy định vị
-
Thiết bị y tế và tự động hóa vi mô
