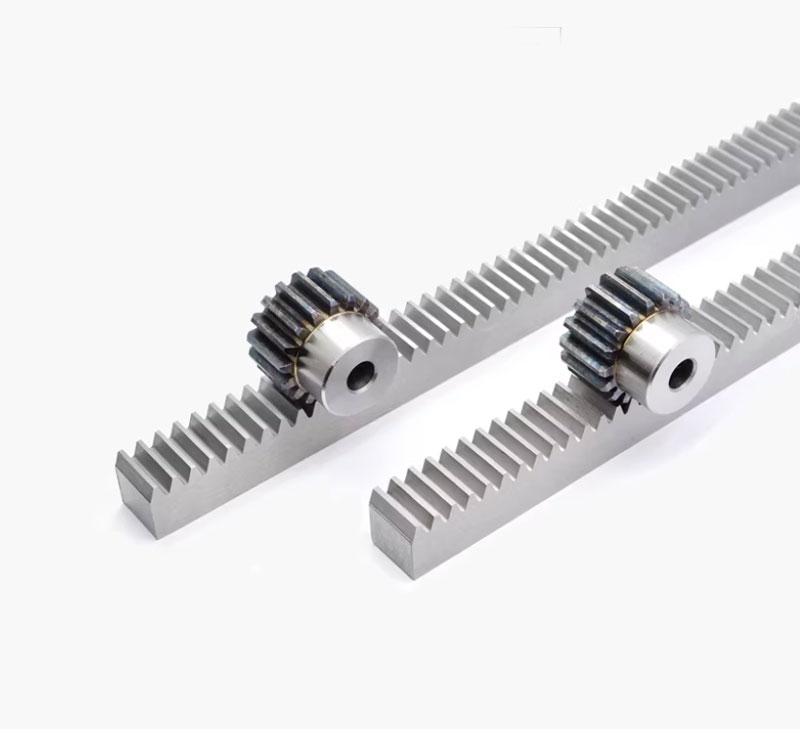

Mô tả sản phẩm

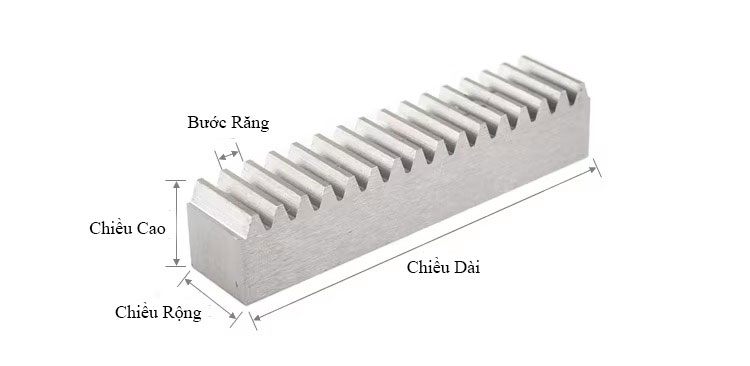

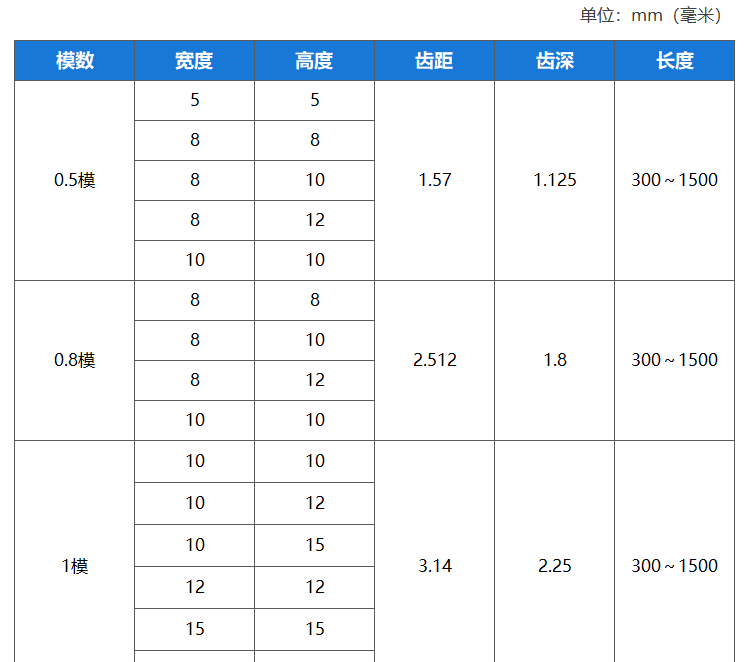

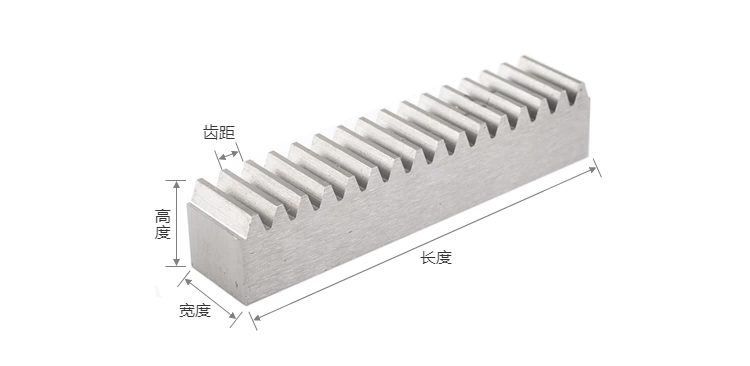

BẢNG THÔNG SỐ KỸ THUẬT THANH RĂNG (Rack Gear)

Đơn vị: mm

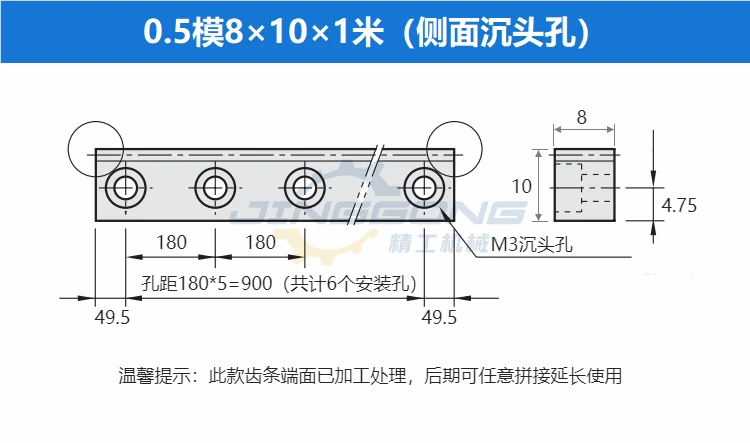

1. Module 0.5

Chiều rộng	Chiều cao	Bước răng (Pitch)	Chiều sâu răng	Chiều dài
5	5	1.57	1.125	300 – 1500
8	8
8	10

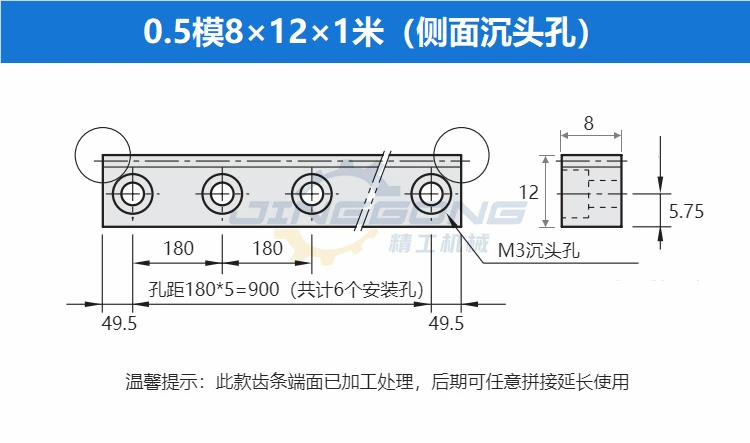

8	12
10	10

2. Module 0.8

Chiều rộng	Chiều cao	Bước răng	Chiều sâu răng	Chiều dài
8	8	2.512	1.8	300 – 1500
8	10
8	12
10	10

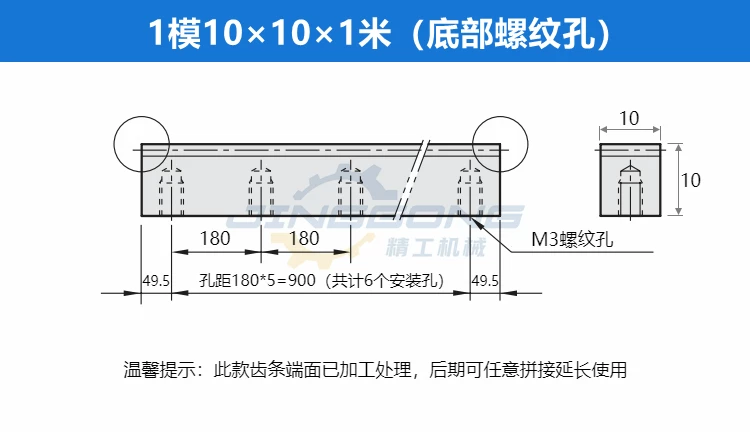

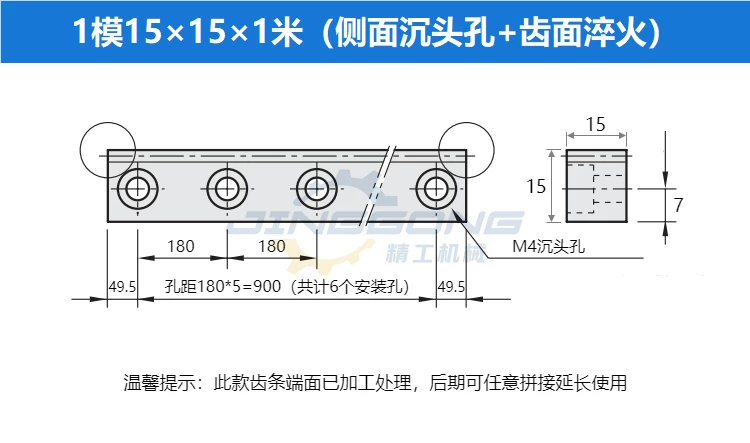

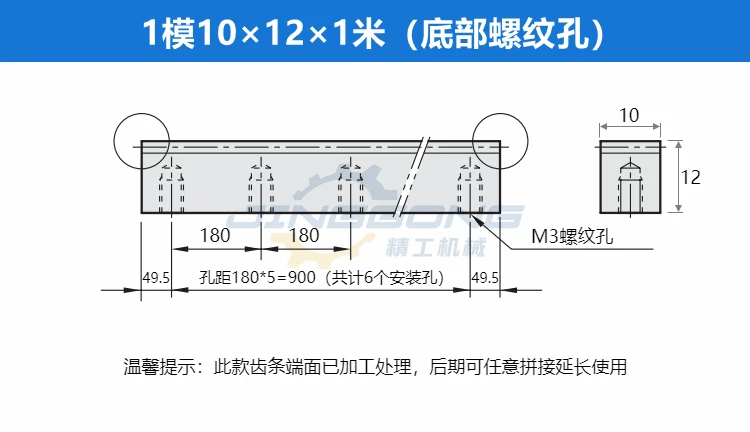

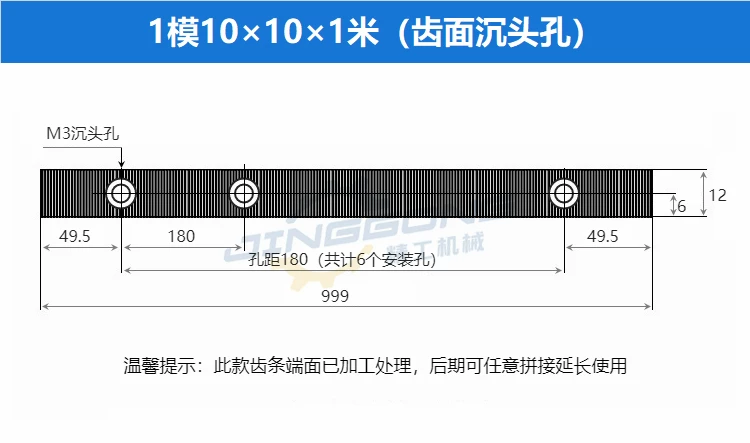

3. Module 1

Chiều rộng	Chiều cao	Bước răng	Chiều sâu răng	Chiều dài

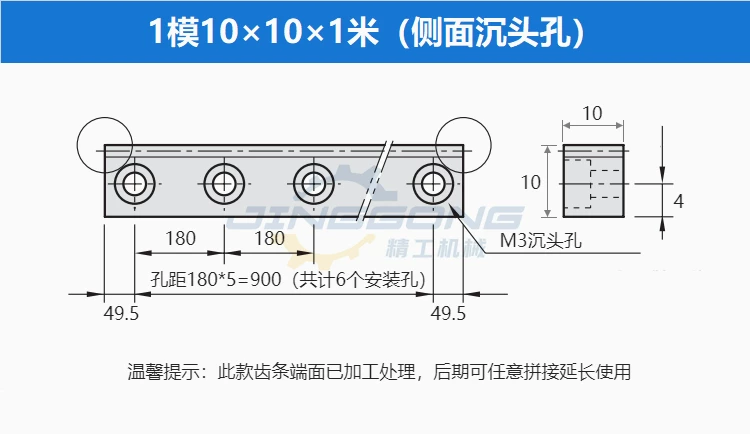

10	10	3.14	2.25	300 – 1500

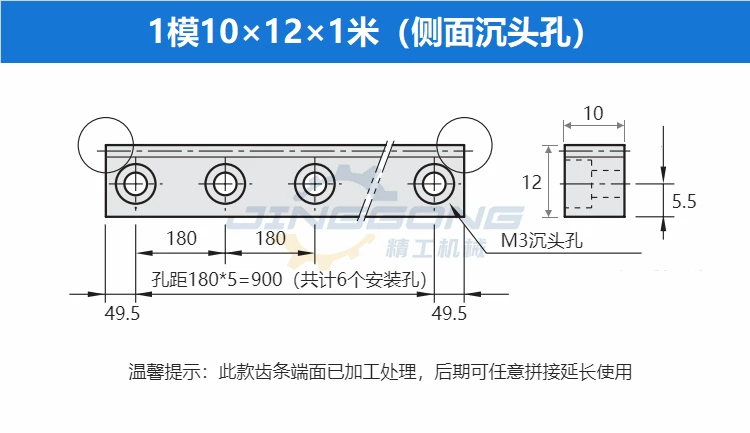

10	12
10	15

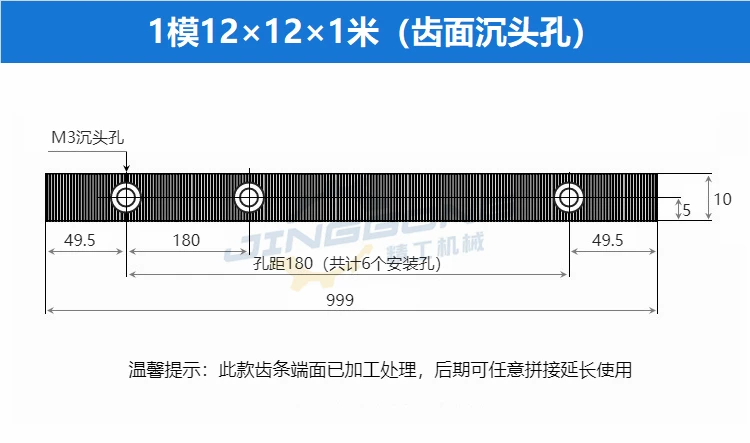

12	12

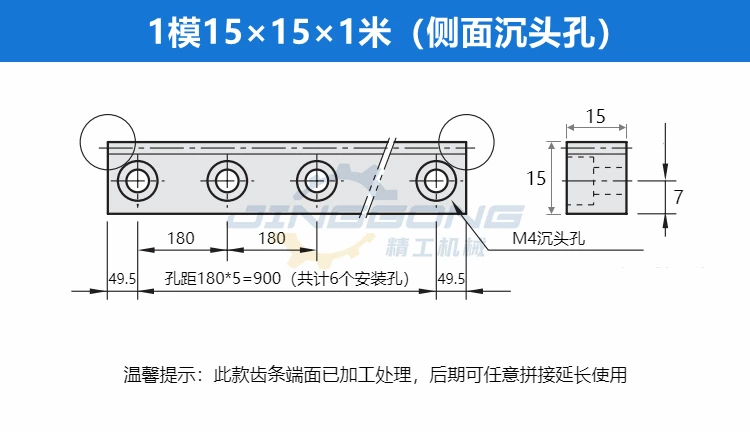

15	15
20	20

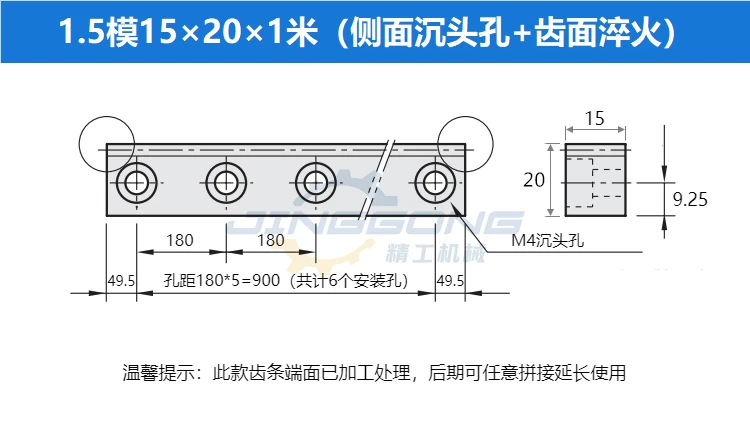

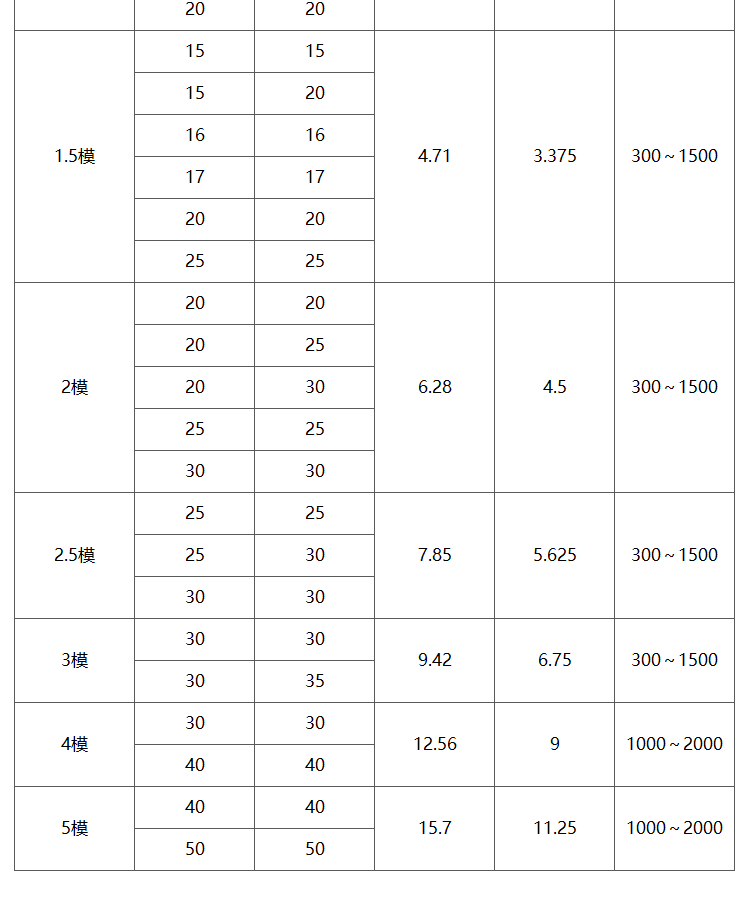

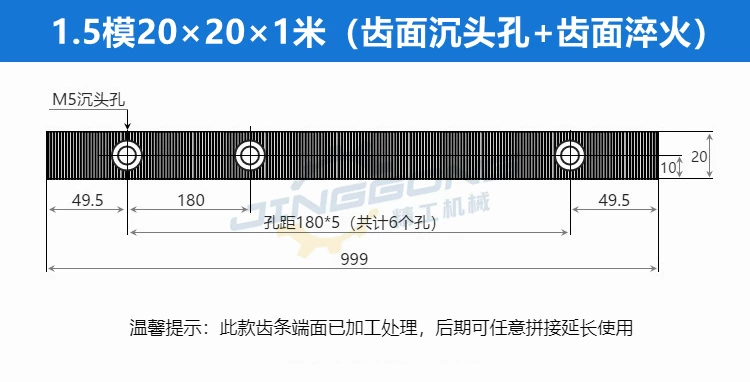

4. Module 1.5

Chiều rộng	Chiều cao	Bước răng	Chiều sâu răng	Chiều dài

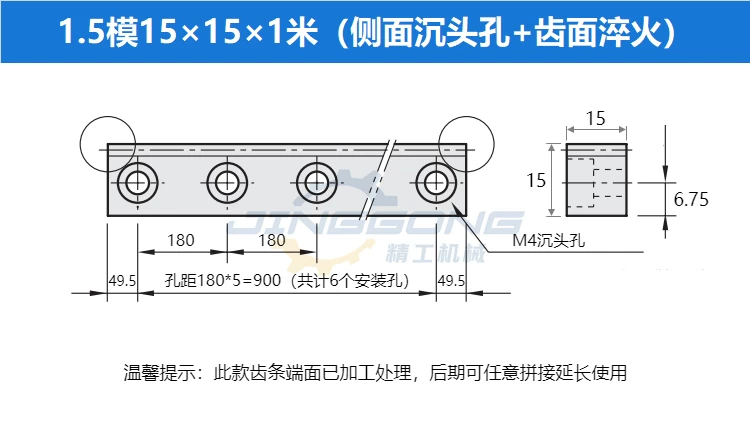

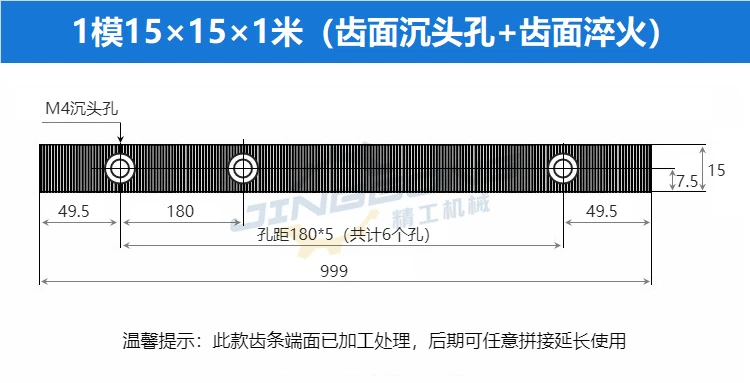

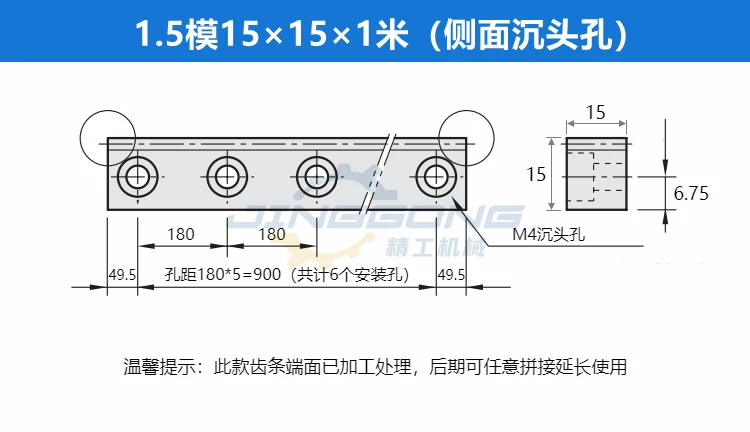

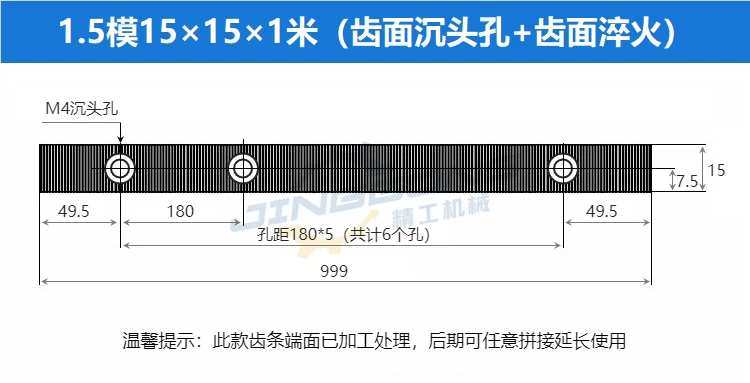

15	15	4.71	3.375	300 – 1500

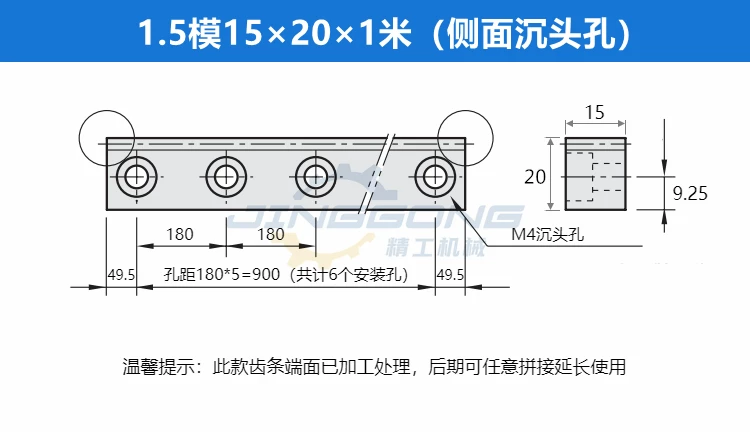

15	20
16	16
17	17
20	20
25	25

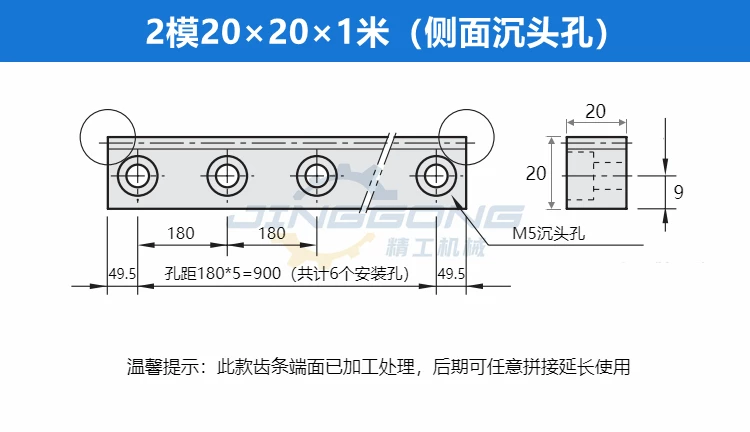

5. Module 2

Chiều rộng	Chiều cao	Bước răng	Chiều sâu răng	Chiều dài

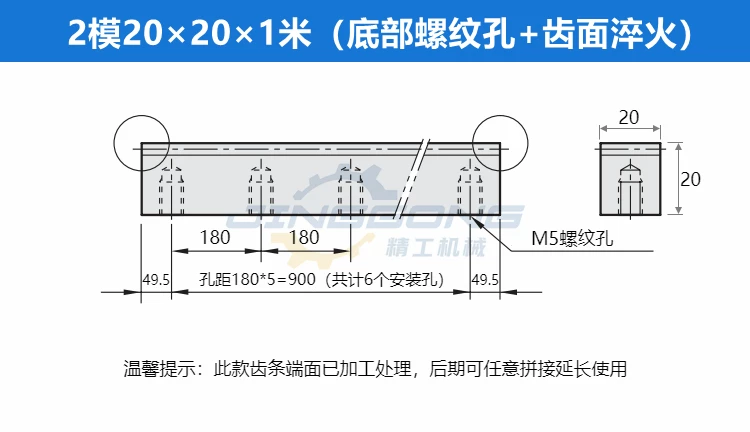

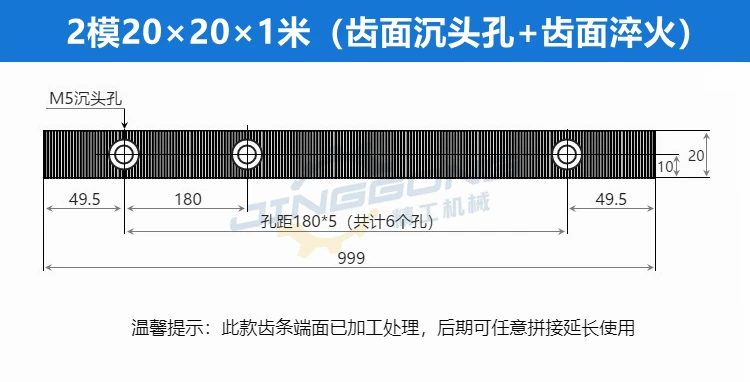

20	20	6.28	4.5	300 – 1500

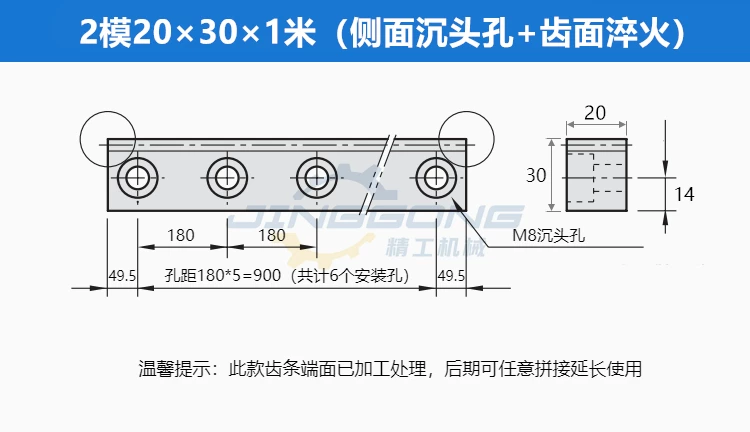

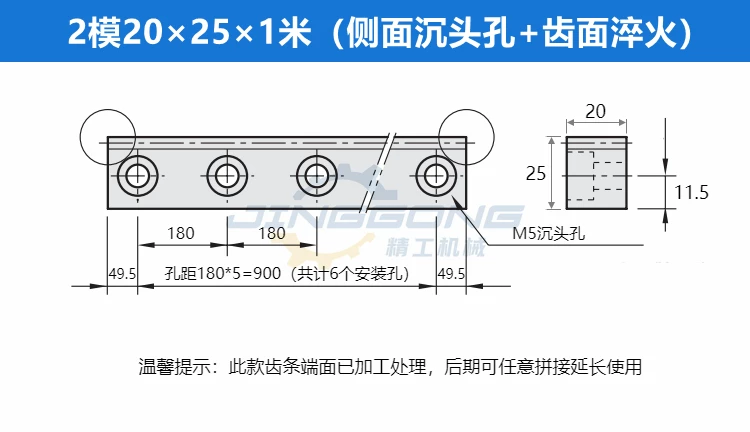

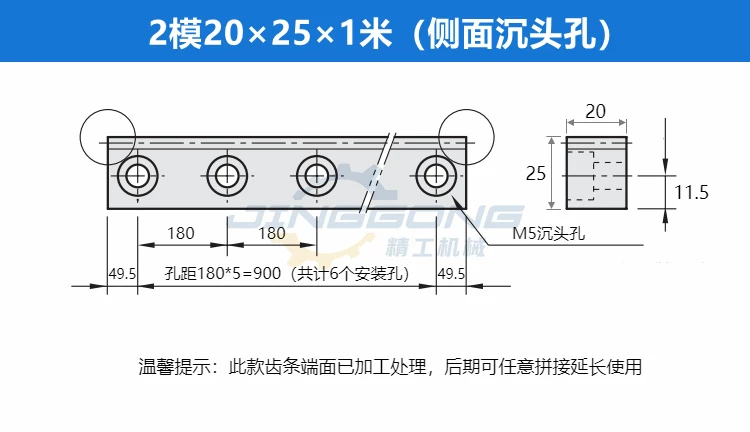

20	25
20	30

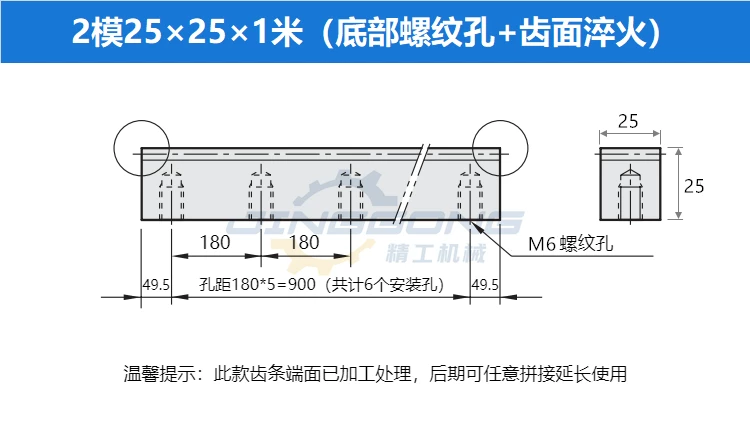

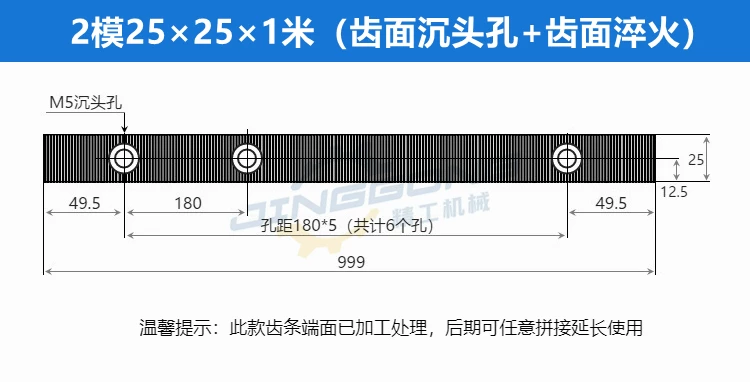

25	25
30	30

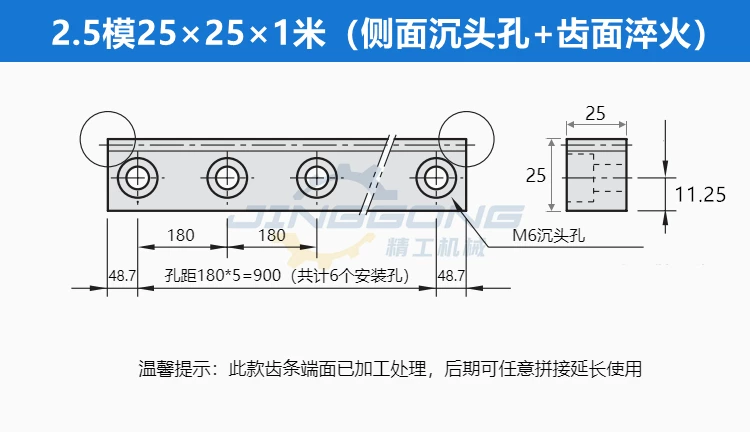

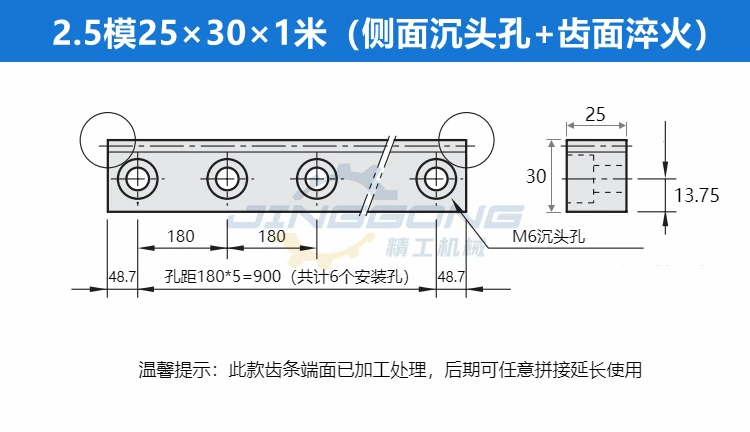

6. Module 2.5

Chiều rộng	Chiều cao	Bước răng	Chiều sâu răng	Chiều dài

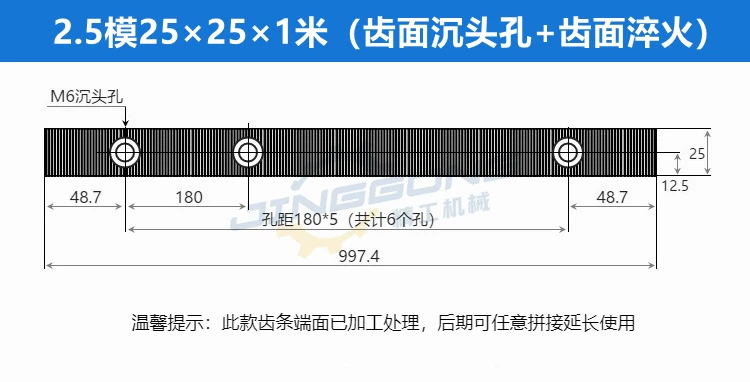

25	25	7.85	5.625	300 – 1500
25	30
30	30

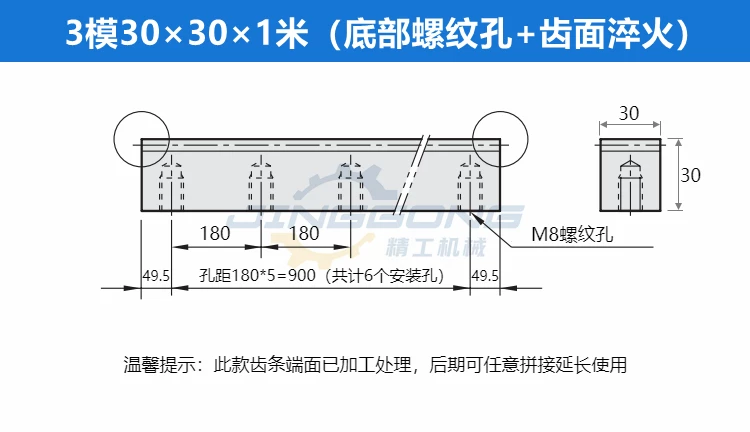

7. Module 3

Chiều rộng	Chiều cao	Bước răng	Chiều sâu răng	Chiều dài

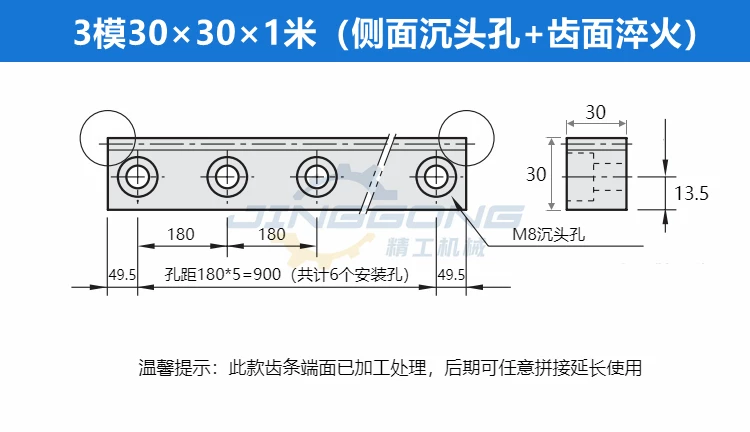

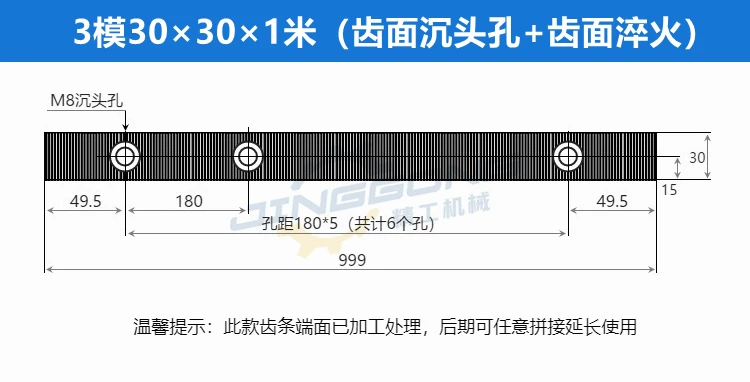

30	30	9.42	6.75	300 – 1500

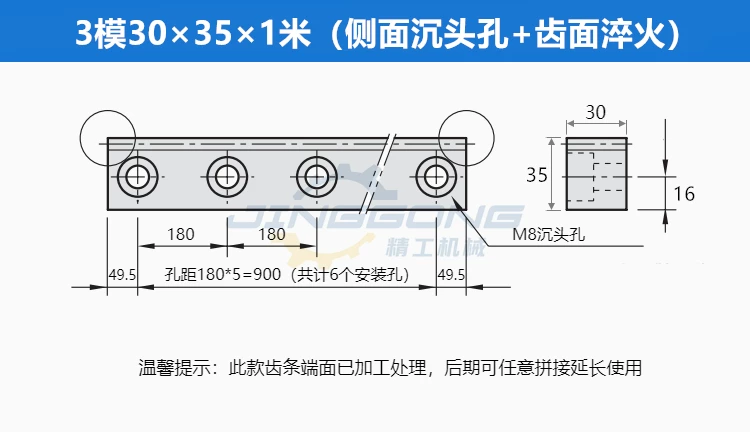

30	35

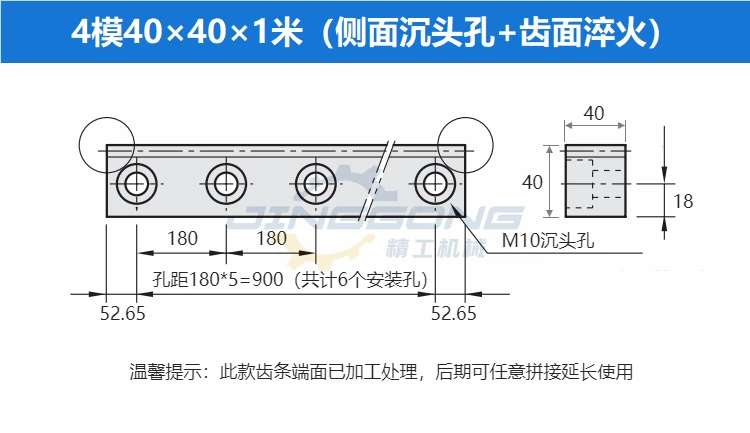

8. Module 4

Chiều rộng	Chiều cao	Bước răng	Chiều sâu răng	Chiều dài
30	30	12.56	9	1000 – 2000
40	40

9. Module 5

Chiều rộng	Chiều cao	Bước răng	Chiều sâu răng	Chiều dài
40	40	15.7	11.25	1000 – 2000

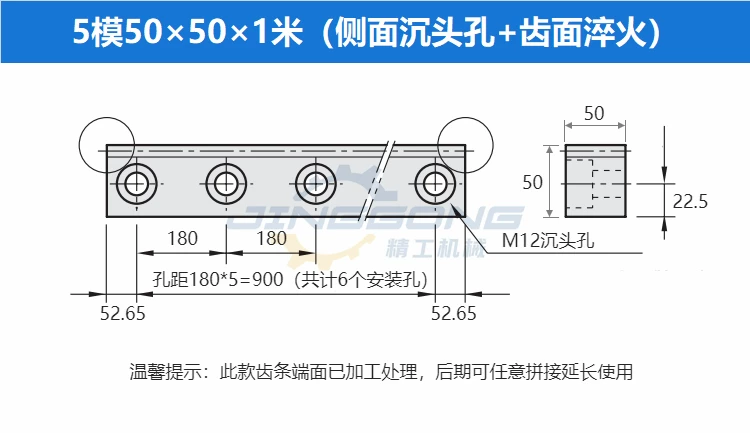

50	50

Ghi chú kỹ thuật

Bước răng (Pitch) tương ứng theo module tiêu chuẩn
Chiều dài có thể gia công theo yêu cầu trong khoảng cho phép
Sai số gia công nhỏ là hiện tượng bình thường trong sản xuất cơ khí

BẢNG KHOẢNG CÁCH TÂM GIỮA BÁNH RĂNG – THANH RĂNG

(Center Distance – Gear & Rack)
Đơn vị: mm

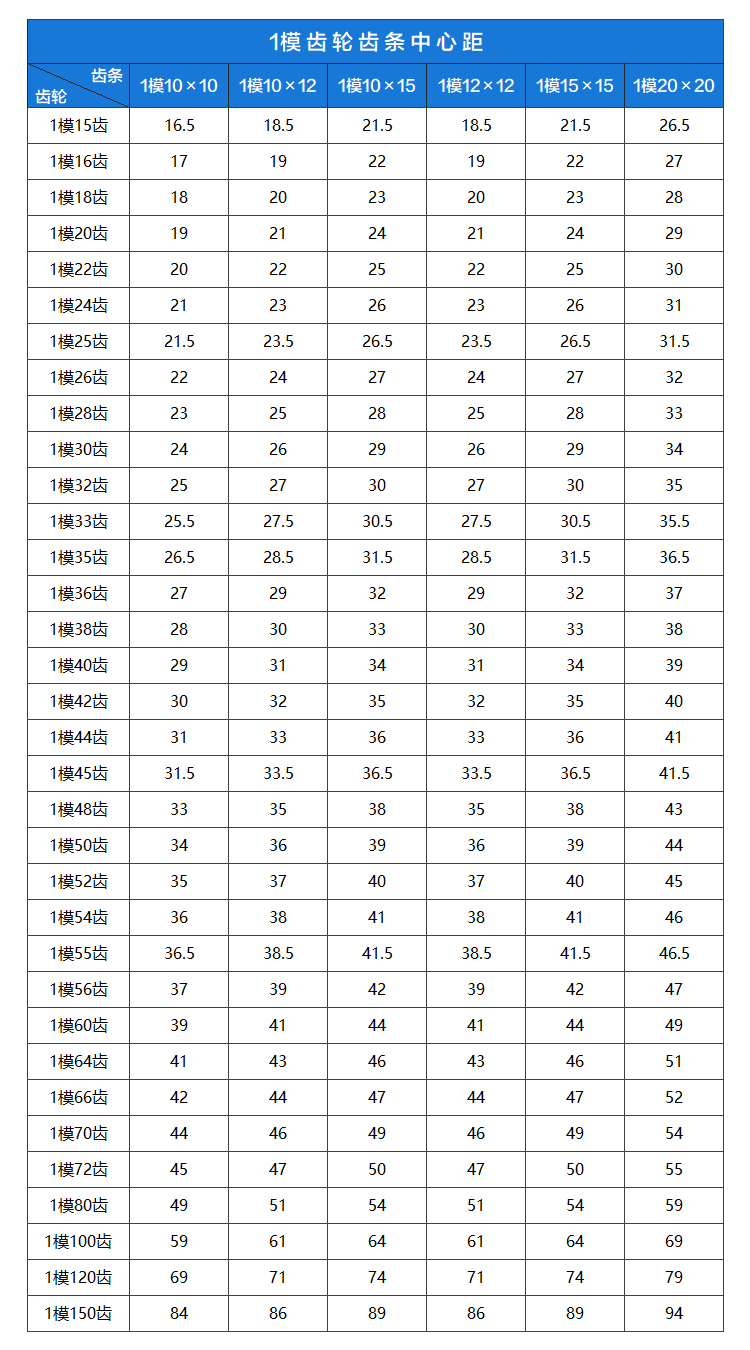

1. Module 1 (M1)

Số răng bánh răng	10×10	10×12	10×15	12×12	15×15	20×20
15 răng	16.5	18.5	21.5	18.5	21.5	26.5
16 răng	17	19	22	19	22	27
18 răng	18	20	23	20	23	28
20 răng	19	21	24	21	24	29
22 răng	20	22	25	22	25	30
24 răng	21	23	26	23	26	31
30 răng	24	26	29	26	29	34
40 răng	29	31	34	31	34	39
60 răng	39	41	44	41	44	49
100 răng	59	61	64	61	64	69
150 răng	84	86	89	86	89	94

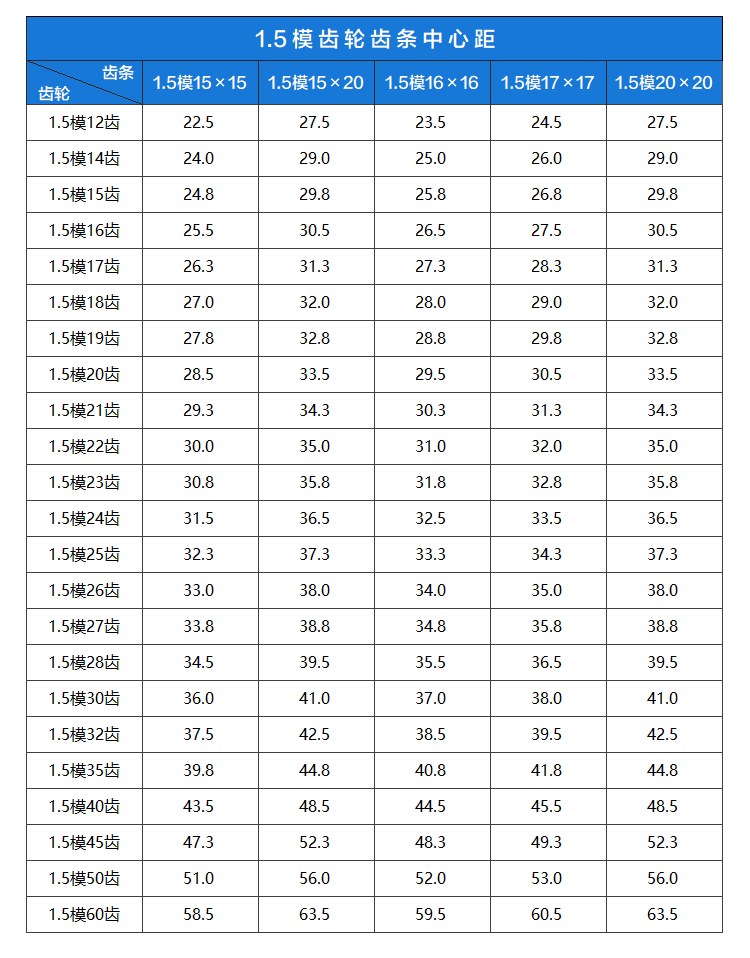

2. Module 1.5 (M1.5)

Số răng	15×15	15×20	16×16	17×17	20×20
12	22.5	27.5	23.5	24.5	27.5
14	24.0	29.0	25.0	26.0	29.0
16	25.5	30.5	26.5	27.5	30.5
18	27.0	32.0	28.0	29.0	32.0
20	28.5	33.5	29.5	30.5	33.5
24	31.5	36.5	32.5	33.5	36.5
30	36.0	41.0	37.0	38.0	41.0
40	43.5	48.5	44.5	45.5	48.5
60	58.5	63.5	59.5	60.5	63.5

3. Module 2 (M2)

Số răng	20×20	20×25	20×30	25×25	30×30
12	30	35	40	35	40
15	33	38	43	38	43
18	36	41	46	41	46
20	38	43	48	43	48
25	43	48	53	48	53
30	48	53	58	53	58
40	58	63	68	63	68
50	68	73	78	73	78
60	78	83	88	83	88

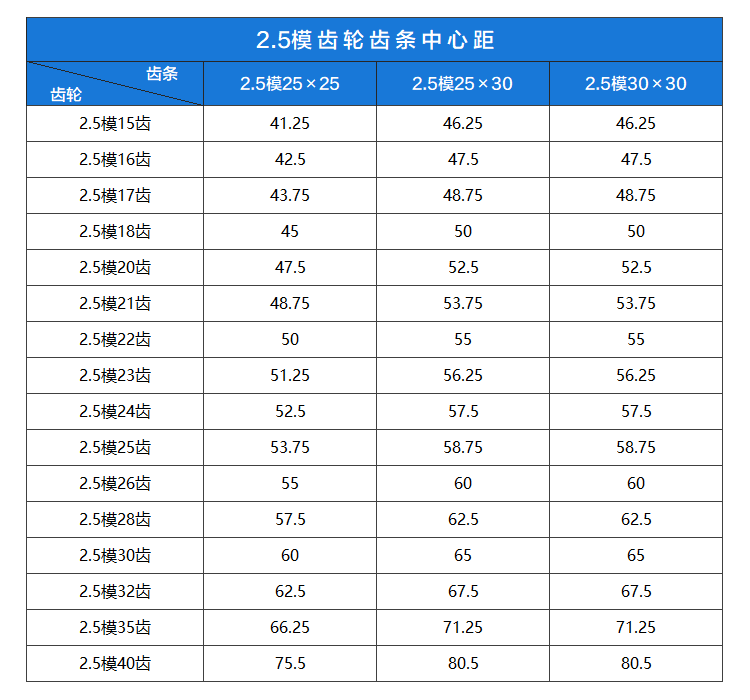

4. Module 2.5 (M2.5)

Số răng	25×25	25×30	30×30
15	41.25	46.25	46.25
18	45	50	50
20	47.5	52.5	52.5
22	50	55	55
25	53.75	58.75	58.75
30	60	65	65
40	75.5	80.5	80.5

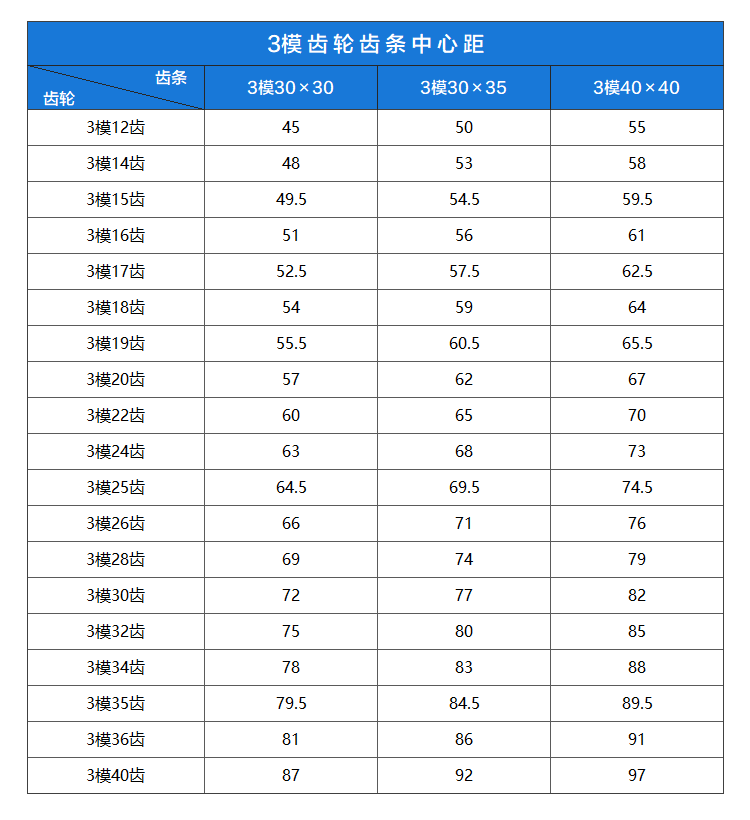

5. Module 3 (M3)

Số răng	30×30	30×35	40×40
12	45	50	55
15	49.5	54.5	59.5
18	54	59	64
20	57	62	67
25	64.5	69.5	74.5
30	72	77	82
40	87	92	97

GHI CHÚ KỸ THUẬT

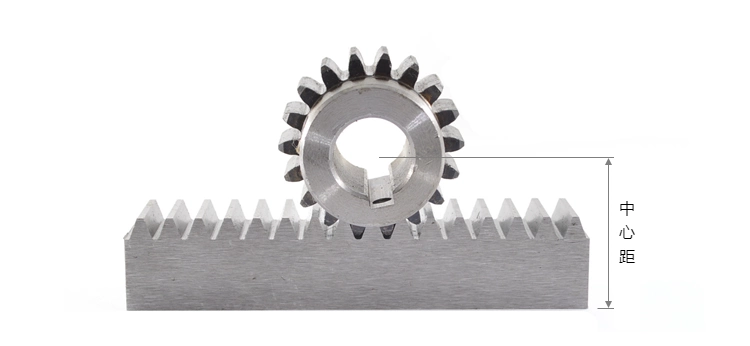

Khoảng cách tâm (Center Distance) = khoảng cách từ tâm bánh răng đến mặt làm việc của thanh răng
Giá trị thay đổi theo: module, số răng và kích thước tiết diện thanh răng
Dùng để căn chỉnh lắp đặt motor – bánh răng – thanh răng chính xác
Sai số nhỏ trong gia công/lắp ráp là cho phép
