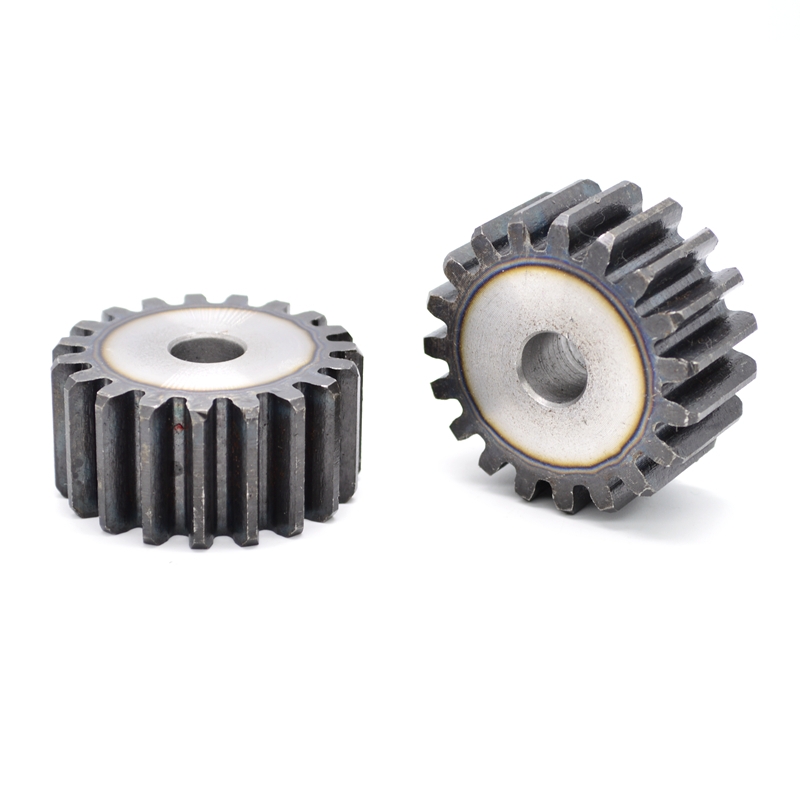

Bánh Răng Trụ Thẳng Modul 5 – Bánh Răng Công Nghiệp Tải Nặng, Độ Bền Cao
1. Cấu tạo và chất liệu:
-
Loại răng: Bánh răng trụ thẳng (Spur Gear) – răng được bố trí song song, vuông góc với trục, đảm bảo truyền động mượt mà, chính xác và dễ lắp ráp.
-
Modul: M5 – Modul 5 nghĩa là khoảng cách giữa các răng trên vòng chia là 5mm. Đây là loại modul lớn, dùng cho hệ thống truyền động tải trọng lớn hoặc tốc độ chậm nhưng yêu cầu lực mô-men cao.
-
Chất liệu phổ biến:
-
Thép C45/S45C: Phổ biến cho các ứng dụng cơ khí vừa và lớn.
-
Thép hợp kim (20CrMnTi, 40Cr): Có khả năng chịu lực, chịu mài mòn tốt, thường qua xử lý nhiệt (tôi, tôi cao tần, thấm cacbon).
-
Thép không gỉ, nhôm hoặc đồng: Tùy theo môi trường sử dụng, ví dụ trong ngành thực phẩm, y tế hoặc môi trường ăn mòn.
-
-
Xử lý bề mặt: Tôi cảm ứng, thấm cacbon, mạ kẽm, mài răng CNC hoặc mạ crom để tăng độ cứng, giảm hao mòn và tăng tuổi thọ.

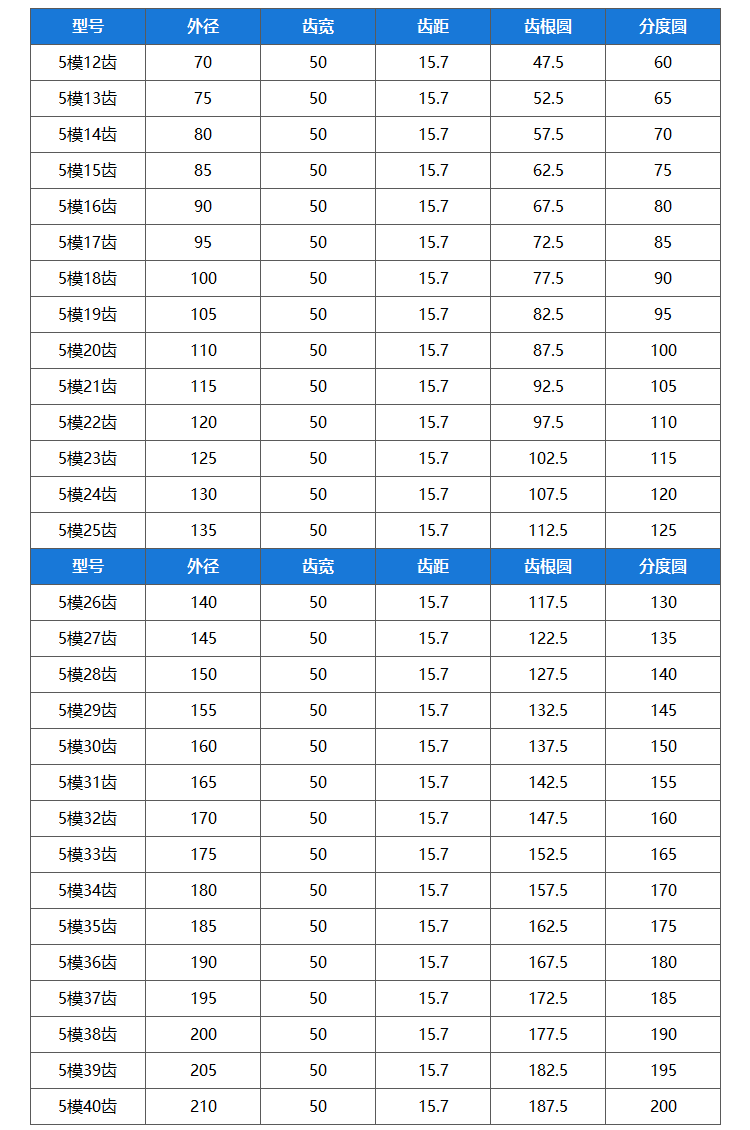

2. Thông số kỹ thuật cơ bản (tham khảo):
-
Modul: M5
-
Số răng (z): Linh hoạt: 10, 12, 15, 20, 25, 30, 40, 60, 80...
-

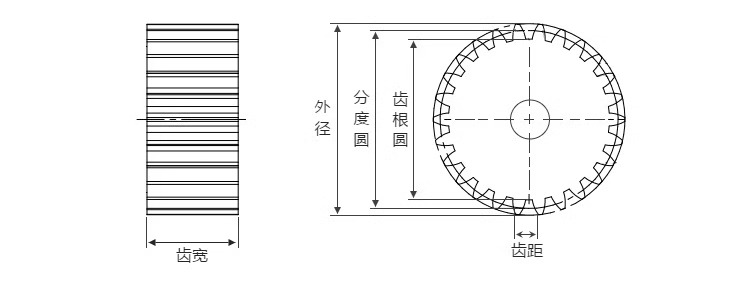

Đường kính vòng chia (d): d = m × z = 5 × z
-
Đường kính ngoài (da): da = m × (z + 2)
-
Bề rộng mặt răng (b): 30mm – 100mm tùy thiết kế
-
Lỗ trục (bore): Có thể khoan lỗ trơn, lỗ then, hoặc khoan ren tùy theo yêu cầu
-
Tiêu chuẩn chế tạo: DIN 3962, JIS B1702 hoặc theo bản vẽ kỹ thuật riêng
3. Ứng dụng:
-
Bánh răng Modul 5 được sử dụng trong các hệ thống cơ khí truyền lực lớn và bền bỉ, tiêu biểu như:
-
Máy móc công nghiệp nặng: Máy cán, máy ép, máy khai thác khoáng sản
-
Hộp số tải trọng lớn, cơ cấu nâng/hạ, tời kéo
-
Thiết bị cơ khí trong sản xuất thép, xi măng, gỗ, nhựa
-
Máy công trình, xe chuyên dụng, hệ thống truyền động robot tải lớn
-
4. Ưu điểm nổi bật:
-
Truyền mô-men xoắn lớn: Modul 5 phù hợp cho những ứng dụng có tải trọng nặng và yêu cầu lực truyền động cao.
-
Độ bền cao: Với xử lý nhiệt và vật liệu cứng, bánh răng có thể vận hành bền bỉ trong môi trường làm việc khắc nghiệt.
-
Gia công chính xác: Bề mặt răng được phay hoặc mài CNC, đảm bảo ăn khớp chính xác, giảm tiếng ồn, giảm hao mòn.
-
Đa dạng lựa chọn: Có thể đặt theo yêu cầu về kích thước, số răng, vật liệu hoặc loại lỗ trục.
5. Bảo quản và sử dụng:
-
Bôi trơn đầy đủ bằng dầu hoặc mỡ chuyên dụng để giảm ma sát, tăng hiệu suất và kéo dài tuổi thọ.
-
Đảm bảo tâm ăn khớp đúng kỹ thuật, tránh làm lệch trục hoặc hư răng khi truyền động.
-
Vệ sinh định kỳ, tránh bụi bẩn, dị vật làm mòn hoặc gãy răng bánh răng.
-
Lưu trữ ở nơi khô ráo, thoáng mát nếu chưa sử dụng hoặc chưa lắp đặt.
