Bánh răng trụ răng thẳng Modun 4
1. Cấu tạo:
Bánh răng trụ răng thẳng Modun 4 là loại bánh răng có các răng được bố trí thẳng và song song với trục bánh răng. Đây là loại bánh răng đơn giản nhất trong các dạng truyền động bánh răng. Kích thước được xác định theo thông số modun (m = 4), tức là khoảng cách giữa hai răng liên tiếp theo đường kính chia là 4 mm.
2. Chất liệu:
Tùy theo ứng dụng, bánh răng có thể được chế tạo từ nhiều loại vật liệu khác nhau như:
-
Thép C45, 40Cr, SCM440 (dùng trong các cơ cấu truyền động chịu tải lớn)
-
Nhựa POM, nylon, hoặc composite (trong các cơ cấu tải nhẹ, cần giảm ồn)
-
Gang xám hoặc gang cầu (dùng trong môi trường ít chịu lực va đập)

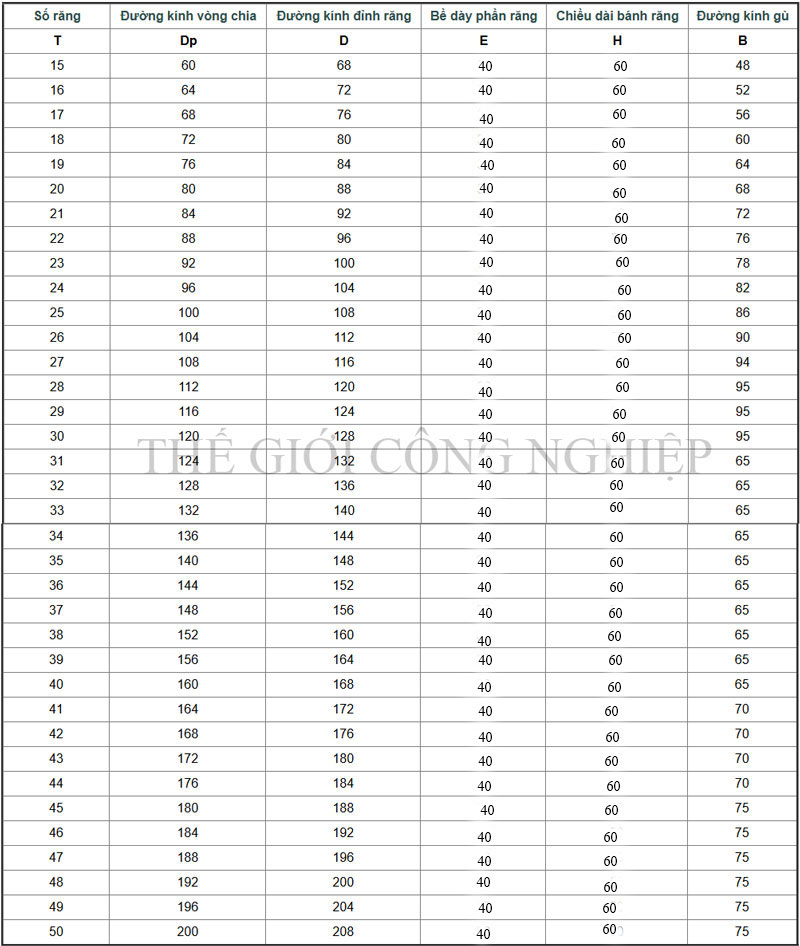

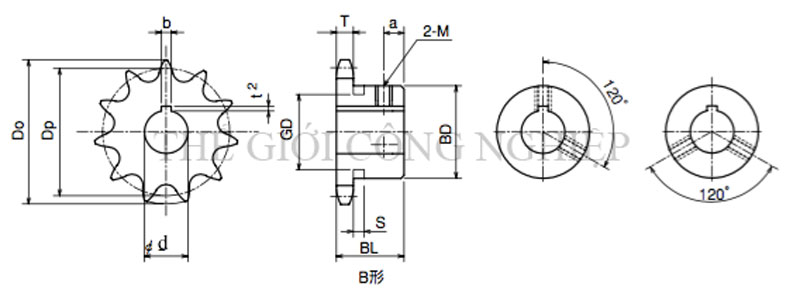

3. Thông số kỹ thuật điển hình:
-
Modun: 4
-
Số răng: tuỳ chọn (thường từ 12 răng trở lên)
-
Góc áp lực tiêu chuẩn: 20 độ
-

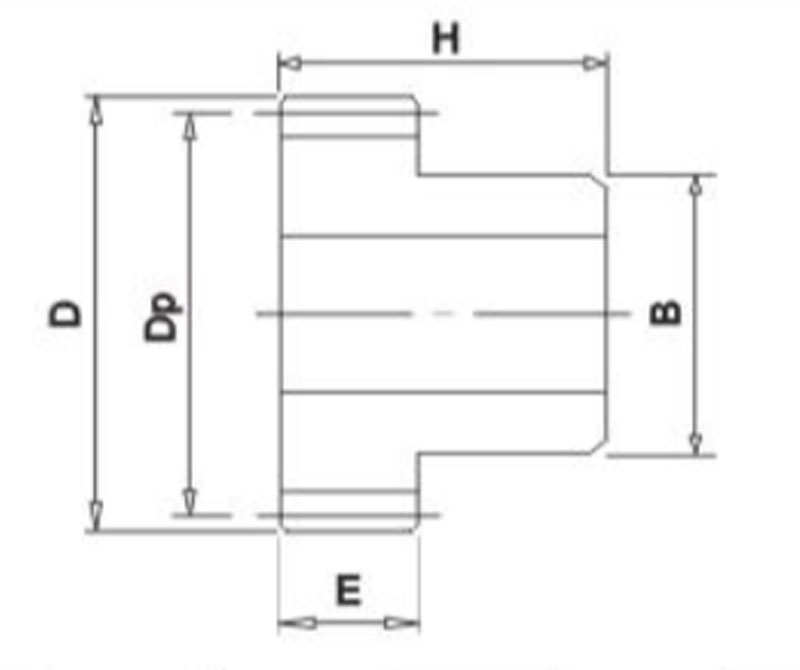

Đường kính chia (d): d = m × z (m: modun, z: số răng)
-
Chiều rộng răng (face width): thường từ 20–80 mm, tùy ứng dụng
-
Đường kính đỉnh, đường kính chân răng cũng tính theo công thức tiêu chuẩn
4. Ứng dụng:
Bánh răng trụ răng thẳng modun 4 được sử dụng phổ biến trong các cơ cấu truyền động cơ khí như:
-
Hộp giảm tốc
-
Máy công nghiệp, máy cán, máy tiện, máy cắt
-
Các hệ thống truyền động trong ô tô, xe máy
-
Thiết bị nâng hạ, cơ cấu tời, trục cuốn
-
Robot công nghiệp và cơ cấu tự động hóa
5. Ưu điểm:
-
Dễ gia công, chế tạo và thay thế
-
Hiệu suất truyền động cao (tới 98%)
-
Hoạt động ổn định trong điều kiện tải vừa và nặng
-
Phù hợp với tốc độ trung bình đến thấp
