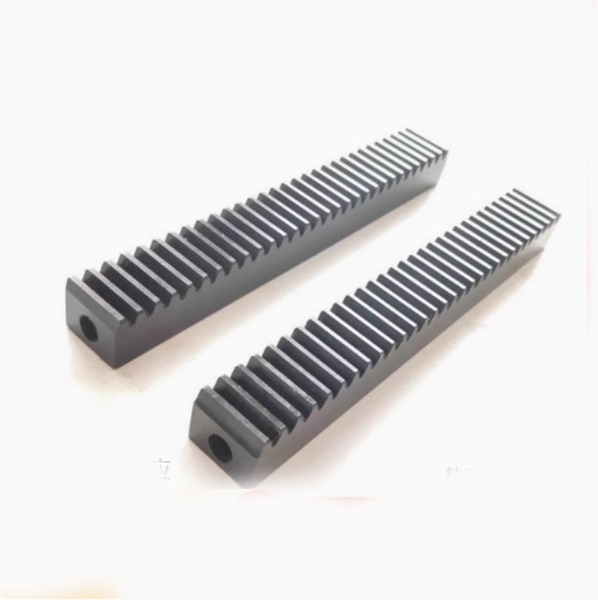

Mô tả chi tiết: Thanh răng chữ nhật ABF/RABD/RABE/RABF – Modul 1.0 / 1.5 / 2.0 / 2.5
1. Cấu tạo và vật liệu:
Thanh răng được gia công từ thép 45 chất lượng cao, xử lý bề mặt bằng phương pháp tôi cảm ứng (induction hardening) để tăng độ cứng và khả năng chịu mài mòn. Thiết kế dạng chữ nhật, bề mặt răng được tiện và mài chính xác theo tiêu chuẩn GB10096-1988 cấp độ 8.

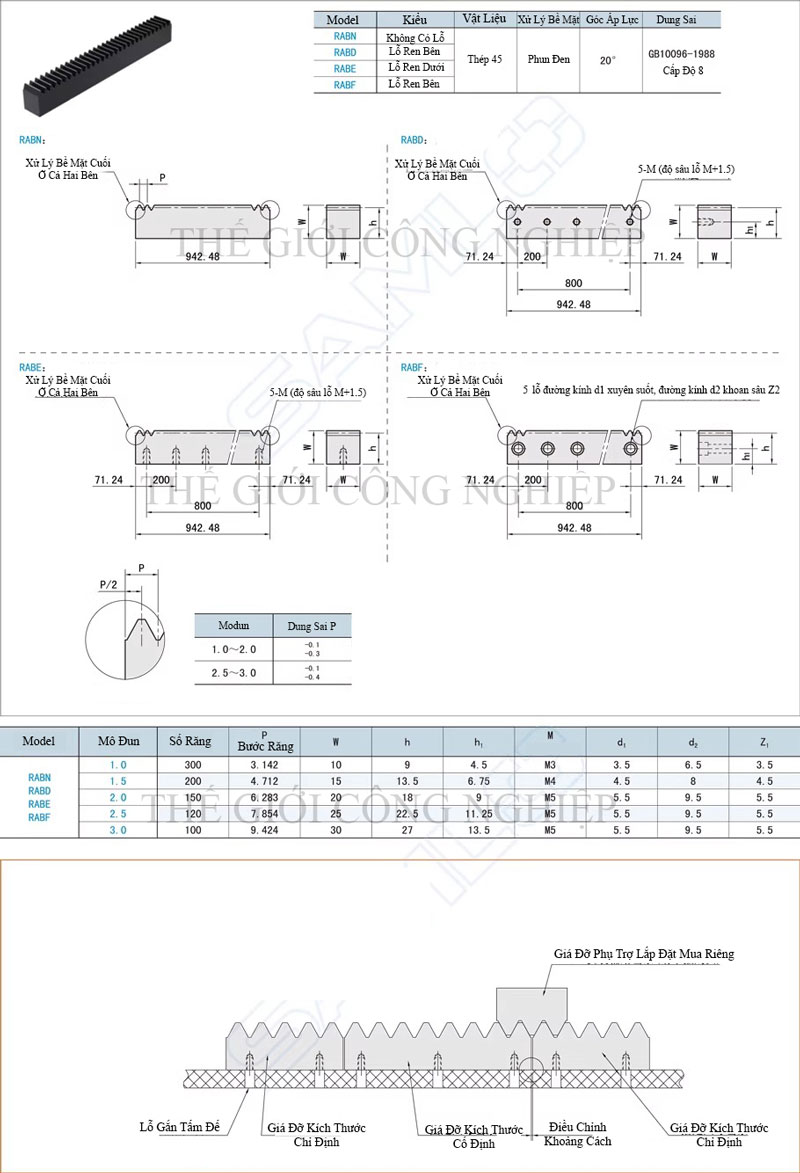

2. Các dòng sản phẩm:
-
RABN: Không có lỗ bắt vít
-
RABD: Có lỗ ren ở mặt bên
-
RABE: Có lỗ ren ở mặt đáy
-
RABF: Có lỗ thông + khoét rãnh mặt bên
3. Kích thước (theo từng modul):
-
Modul 1.0 – bước răng 3.142 mm, chiều dài 300 mm
-
Modul 1.5 – bước răng 4.712 mm, chiều dài 200 mm
-
Modul 2.0 – bước răng 6.280 mm, chiều dài 150 mm
-
Modul 2.5 – bước răng 7.854 mm, chiều dài 120 mm
4. Ứng dụng:
Sử dụng trong hệ thống truyền động thanh răng – bánh răng cho máy CNC, máy tự động hóa, thang máy, bàn nâng, hệ thống cánh cửa cơ khí hoặc robot công nghiệp, nơi cần truyền lực tuyến tính với độ chính xác và độ ổn định cao.
5. Ưu điểm:
-
Thiết kế chính xác, dễ dàng lắp đặt với nhiều tùy chọn bắt vít
-
Độ bền cao, chịu tải lớn
-
Đa dạng modul và chủng loại để lựa chọn
-
Phù hợp lắp nối tiếp hoặc riêng lẻ tùy yêu cầu không gian và tải trọng
