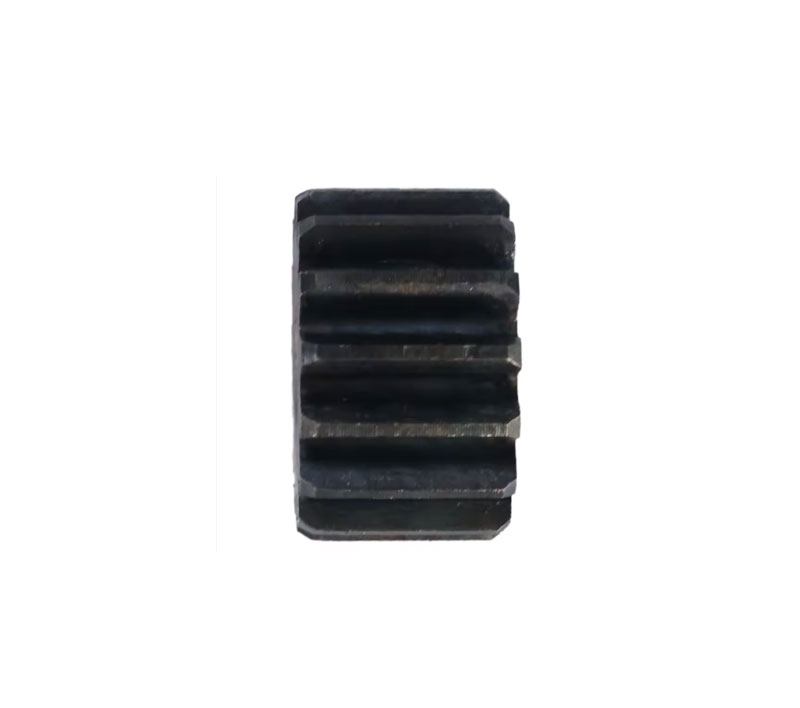

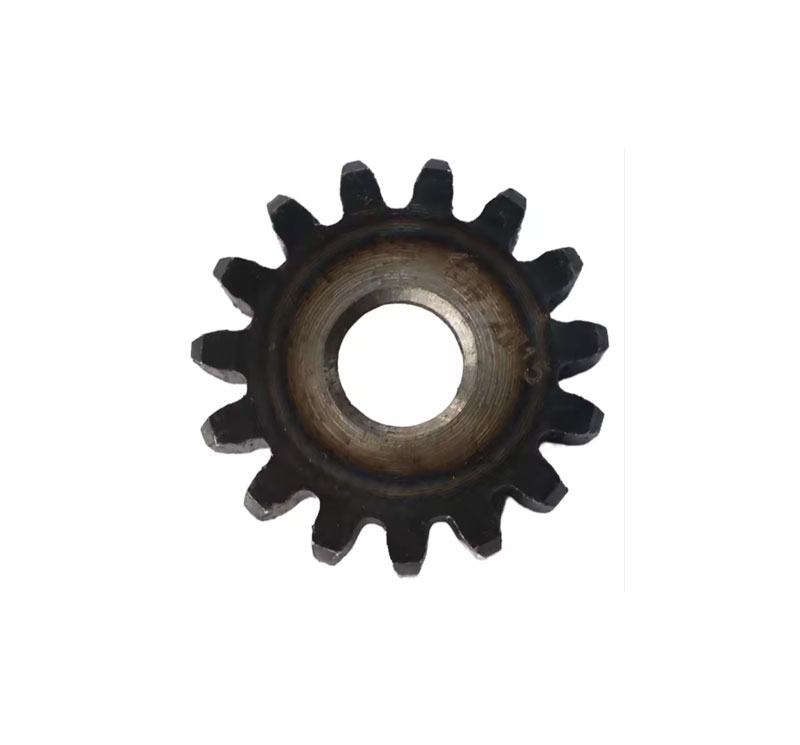

Bánh răng trụ Modul 10 là loại bánh răng có răng thẳng (spur gear) với kích thước module lớn (m = 10), chuyên dùng trong các hệ thống truyền động công suất lớn, tải nặng như máy công nghiệp, máy nghiền, băng tải, hộp số cơ khí, thiết bị nâng hạ.
1. Cấu tạo & thông số cơ bản
- Loại bánh răng: Bánh răng trụ răng thẳng
- Module (m): 10
- Góc áp lực tiêu chuẩn: 20°
- Số răng (Z): Gia công theo yêu cầu
- Đường kính ngoài (D): D = m × (Z + 2)
- Đường kính bước (d): d = m × Z
- Chiều rộng răng (b): Tùy theo tải (thường 50–200mm hoặc hơn)
- Lỗ trục: Gia công theo kích thước trục (có thể có then)
2. Vật liệu & xử lý bề mặt
- Thép C45 / S45C: Phổ biến, độ bền cao
- Thép hợp kim (SCM415, 20CrMnTi): Dùng cho tải nặng, yêu cầu độ cứng cao
- Xử lý nhiệt:
- Tôi cao tần bề mặt răng
- Thấm cacbon (carburizing)
- Tôi cải thiện độ bền mỏi
- Độ cứng bề mặt: 45–60 HRC (tùy loại)
3. Đặc điểm nổi bật
- Module lớn → truyền tải lực lớn, mô-men cao
- Răng thẳng → gia công đơn giản, dễ thay thế
- Độ bền cao → làm việc ổn định trong môi trường công nghiệp nặng
- Có thể gia công theo bản vẽ → tùy chỉnh linh hoạt
- Tương thích với thanh răng modul 10
4. Ứng dụng thực tế
- Hệ thống truyền động máy cán, máy nghiền
- Cơ cấu nâng hạ tải trọng lớn
- Băng tải công nghiệp, dây chuyền sản xuất
- Máy xây dựng, cơ khí chế tạo
- Hộp giảm tốc công suất lớn
5. Lưu ý khi lựa chọn
- Chọn số răng phù hợp để đảm bảo tỷ số truyền
- Kiểm tra độ cứng và vật liệu theo tải trọng
- Đảm bảo độ chính xác gia công (cấp 6–8) nếu yêu cầu cao
- Cân nhắc bôi trơn và môi trường làm việc để tăng tuổi thọ
