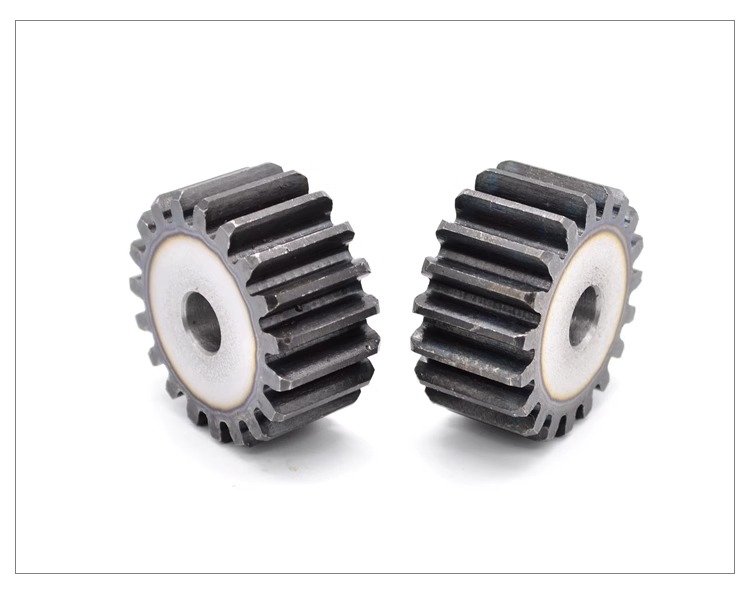

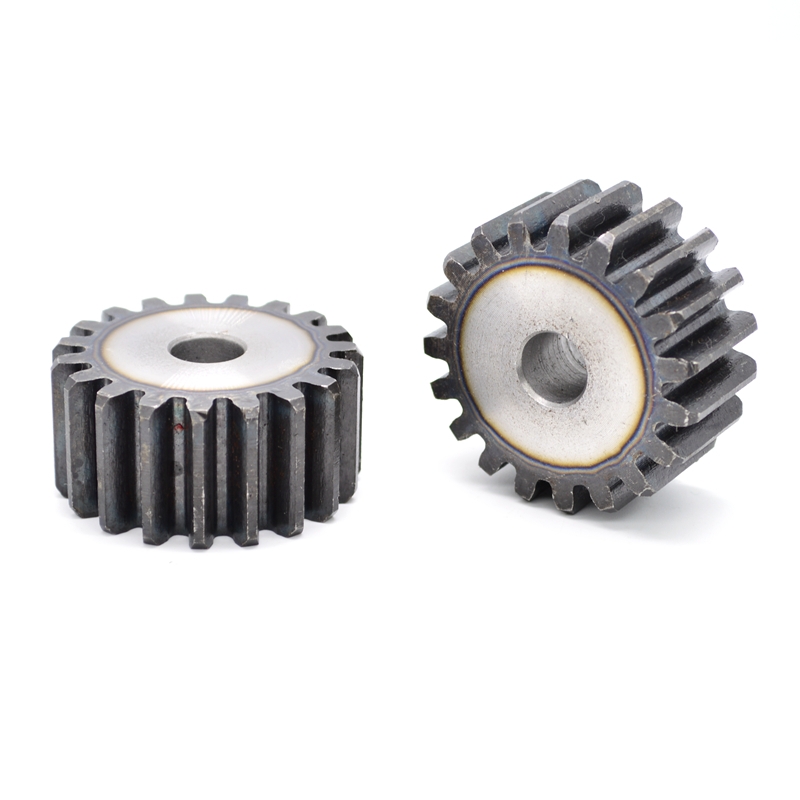

Bánh Răng Trụ Thẳng Modul 4 – Phụ Kiện Truyền Động Công Nghiệp Chính Xác
1. Cấu tạo và chất liệu:
-
Loại bánh răng: Bánh răng trụ thẳng (Spur Gear) với các răng được bố trí song song, vuông góc với trục, giúp truyền động hiệu quả và dễ gia công.
-
Modul: Modul 4 (M4) – Đây là kích thước tiêu chuẩn, nghĩa là mỗi răng có khoảng cách 4mm trên đường kính vòng chia. Modul càng lớn thì bánh răng càng khỏe, truyền được tải lớn hơn.
-
Chất liệu:
-
Thép C45/S45C: Thông dụng, có độ bền và độ cứng tốt.
-
Thép hợp kim (20CrMnTi, 40Cr): Dùng trong truyền động tải nặng hoặc yêu cầu độ bền cao, thường được tôi cứng hoặc thấm cacbon.
-
Inox, nhôm, nhựa POM/Delrin: Dùng cho ứng dụng nhẹ, chống gỉ, hoặc môi trường đặc biệt.
-
-
Xử lý bề mặt: Tôi cảm ứng, thấm cacbon, mạ kẽm hoặc mài răng CNC để tăng độ cứng, giảm ma sát, kéo dài tuổi thọ.

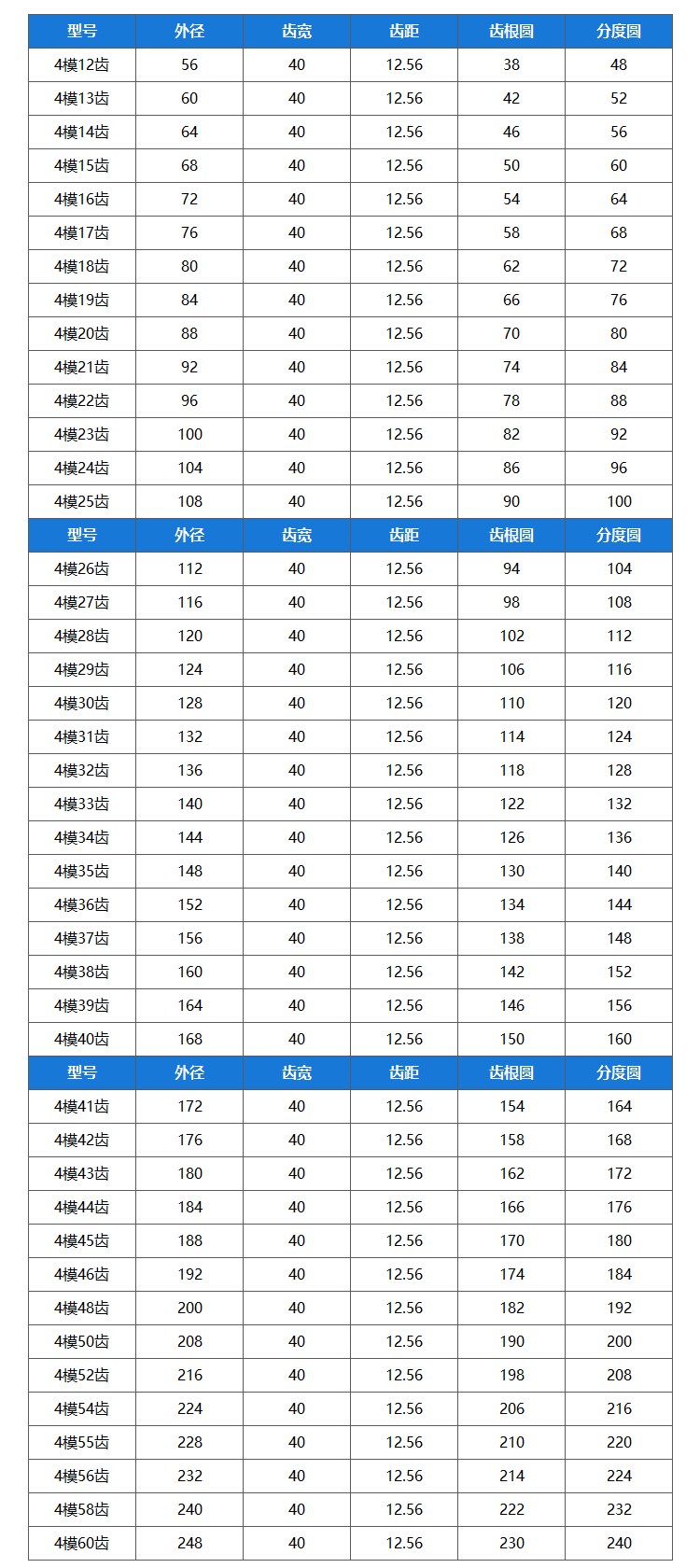

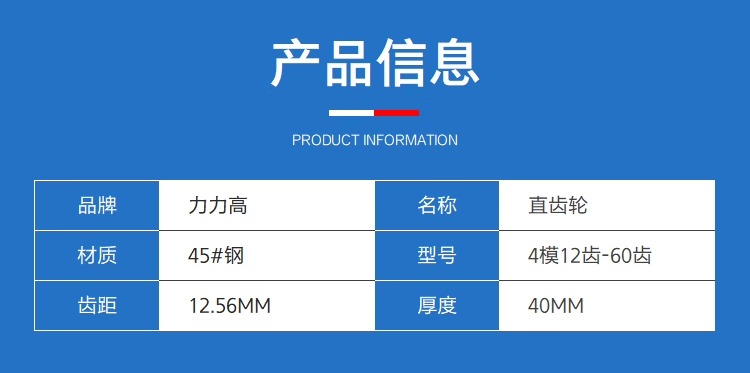

2. Thông số kỹ thuật (tham khảo):
-
Modul: M4
-
Số răng (z): Linh hoạt theo nhu cầu: z = 10, 15, 20, 25, 30, 40, 50…
-

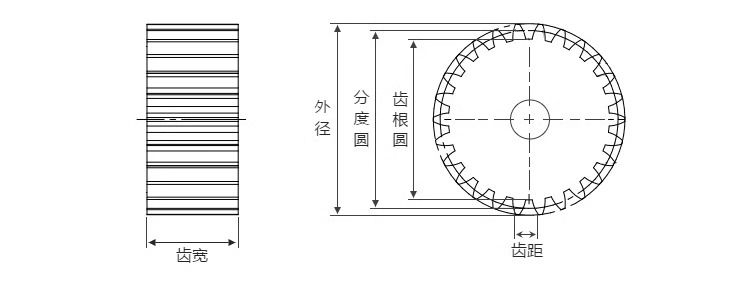

Đường kính vòng chia: D = m × z = 4 × z
-
Đường kính ngoài: Da = m × (z + 2)
-
Bề rộng răng (b): 20mm – 60mm tùy thiết kế
-
Đường kính lỗ (bore): Có thể khoan sẵn hoặc gia công theo yêu cầu khách hàng
-
Kiểu răng: Răng thẳng, tiêu chuẩn theo DIN hoặc JIS
3. Ứng dụng:
-
Bánh răng Modul 4 thường được dùng trong:
-
Máy móc công nghiệp nặng, máy ép, máy dập, máy khai thác
-
Hộp số giảm tốc, máy nâng hạ, máy chế biến gỗ
-
Băng tải tải trọng lớn, hệ thống tự động hóa
-
Các thiết bị cơ khí yêu cầu truyền lực lớn và bền bỉ
-
4. Ưu điểm nổi bật:
-
Truyền lực mạnh mẽ: Modul 4 phù hợp với tải trọng lớn, vận hành ổn định trong thời gian dài.
-
Độ chính xác cao: Răng được phay/mài CNC giúp bánh răng ăn khớp êm, giảm mài mòn và tiếng ồn.
-
Tuổi thọ cao: Khi được xử lý nhiệt và bôi trơn đúng cách, bánh răng có thể vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt.
-
Dễ thay thế/lắp đặt: Thiết kế phổ thông, dễ kết hợp với các loại bánh răng khác để tạo thành hệ truyền động theo tỷ số mong muốn.
5. Bảo quản và sử dụng:
-
Bôi trơn định kỳ bằng dầu hoặc mỡ chuyên dụng để giảm ma sát và tránh mài mòn sớm.
-
Lắp đặt đúng kỹ thuật, đảm bảo ăn khớp chính xác với bánh răng đối xứng để tránh gãy, mẻ răng hoặc mòn không đều.
-
Bảo quản nơi khô ráo, tránh tiếp xúc với nước hoặc hóa chất ăn mòn nếu chưa được xử lý chống gỉ.
