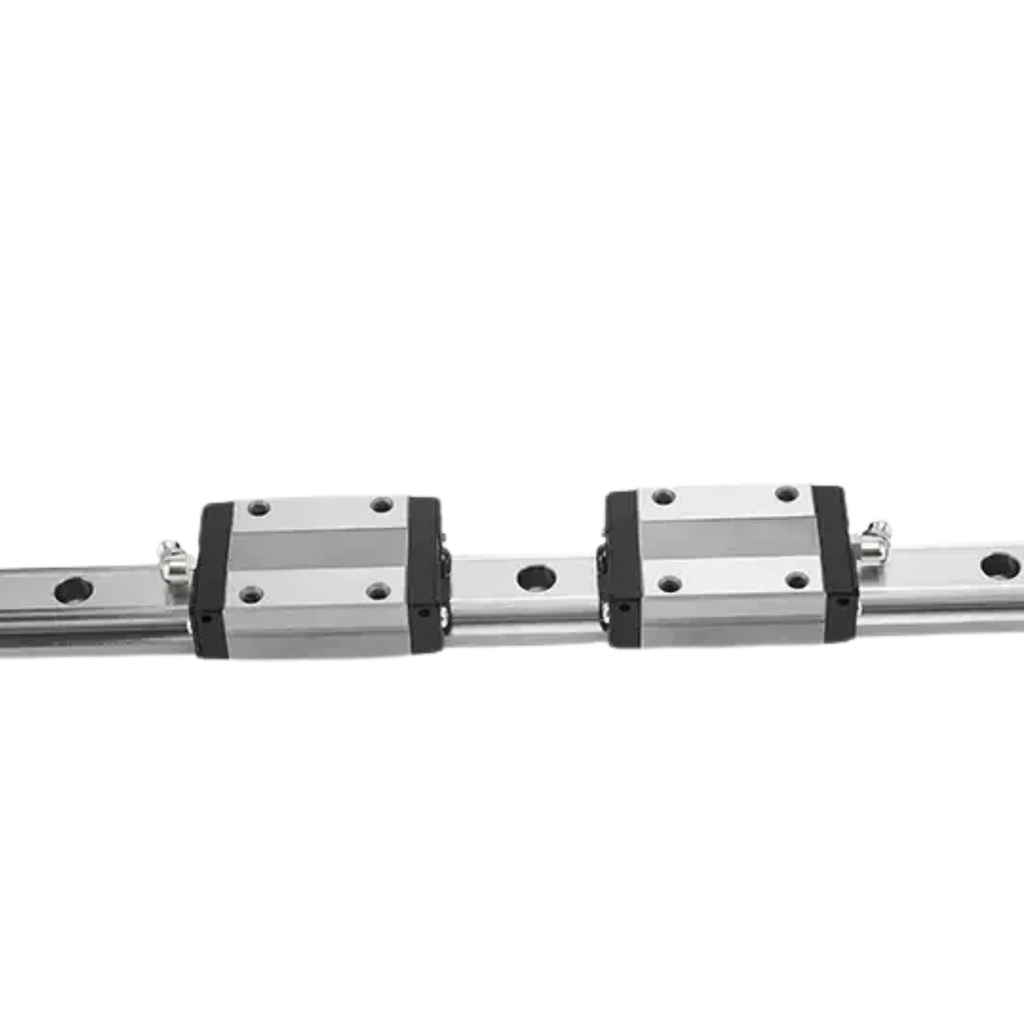

Thanh trượt dẫn hướng tuyến tính THK HSR15/20/25/30/35/45/55 R/A

Đặc điểm

Thanh trượt dẫn hướng tuyến tính THK HSR15/20/25/30/35/45/55 R/A là bộ phận dẫn hướng dùng cho các cơ cấu chuyển động tuyến tính yêu cầu độ chính xác, độ cứng vững và khả năng vận hành ổn định. Sản phẩm được sử dụng kết hợp với ray dẫn hướng THK tương thích để tạo thành hệ thống chuyển động tuyến tính.

Thiết kế nhỏ gọn, chắc chắn, phù hợp với nhiều loại máy móc.
Hỗ trợ chuyển động tuyến tính chính xác và ổn định.
Sử dụng cơ cấu bi lăn tuần hoàn giúp giảm ma sát trong quá trình vận hành.
Khả năng chịu tải và chịu lực tốt theo nhiều hướng.
Độ cứng vững cao, hạn chế rung động và độ rơ khi làm việc.

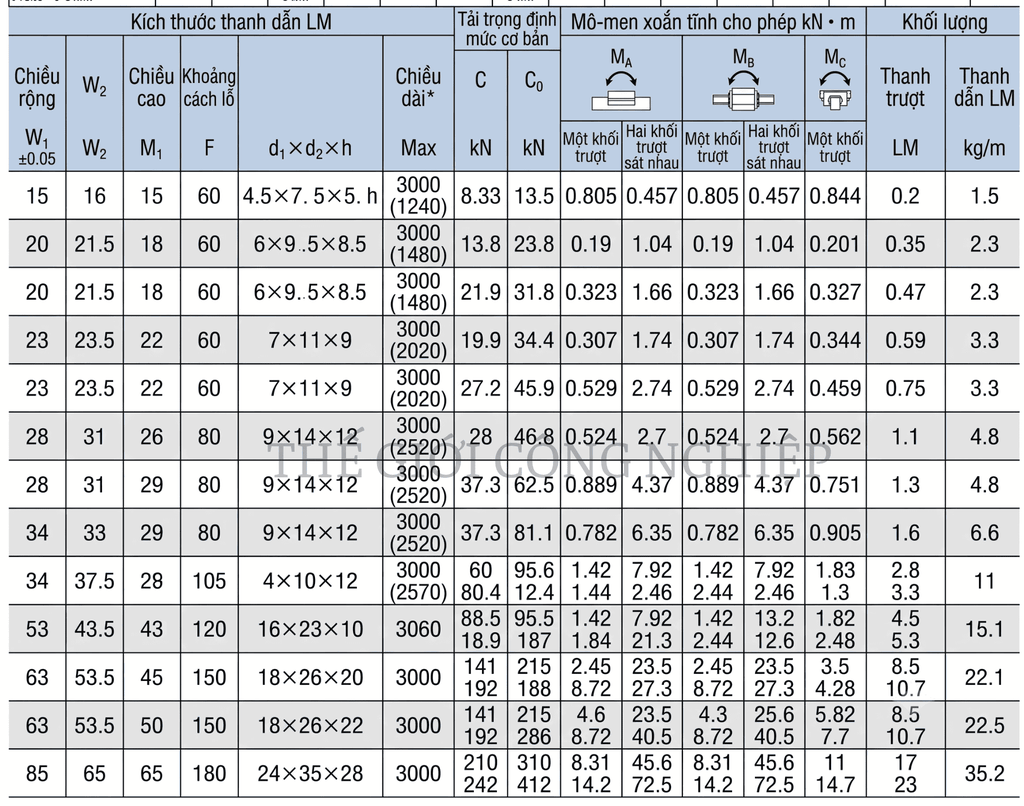

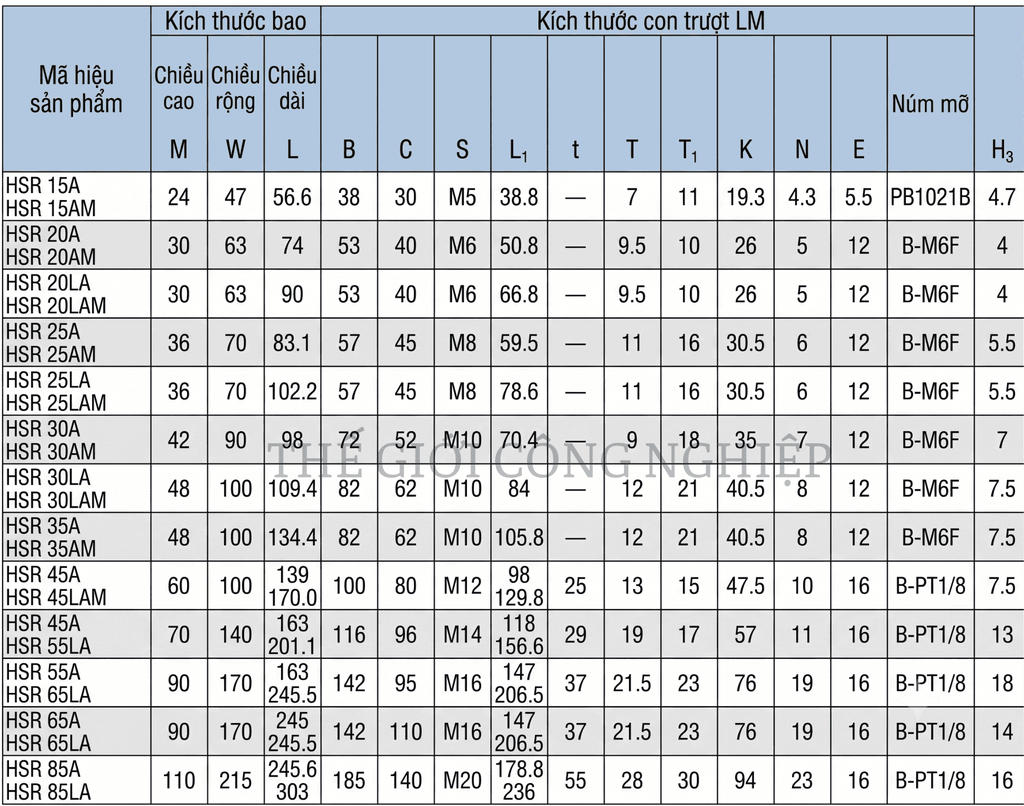

Có nhiều kích thước HSR15, HSR20, HSR25, HSR30, HSR35, HSR45 và HSR55.
Có các phiên bản R/A tùy theo yêu cầu lắp đặt và cấu hình hệ thống.
Phù hợp với các thiết bị hoạt động liên tục và yêu cầu độ chính xác cao.

Cấu tạo

Thanh trượt THK HSR gồm các bộ phận chính:

Thân con trượt: Là phần kết cấu chính, dùng để liên kết với bàn máy, cụm chuyển động hoặc thiết bị cần di chuyển.

Rãnh tuần hoàn bi: Được bố trí bên trong con trượt, tạo đường chạy cho các viên bi và duy trì chuyển động lăn liên tục.

Hệ thống bi: Các viên bi chịu tải và tạo chuyển động lăn giữa con trượt với ray, giúp giảm ma sát và tăng độ êm khi vận hành.

Đường hồi bi: Dẫn các viên bi sau khi đi qua vùng chịu tải quay trở lại vị trí ban đầu, tạo thành chu trình tuần hoàn.

Phớt chắn bụi: Giúp hạn chế bụi, mạt kim loại và tạp chất xâm nhập vào khu vực làm việc của hệ thống bi.

Cổng bôi trơn: Cho phép bổ sung dầu hoặc mỡ bôi trơn nhằm duy trì khả năng vận hành và giảm hao mòn.

Nguyên lý hoạt động

Con trượt THK HSR được lắp trên ray dẫn hướng tương thích và liên kết với bộ phận cần chuyển động. Khi cơ cấu truyền động tạo lực kéo hoặc đẩy, con trượt di chuyển dọc theo ray.

Trong quá trình di chuyển, các viên bi nằm giữa con trượt và ray thực hiện chuyển động lăn thay vì trượt trực tiếp. Các viên bi chịu tải được dẫn hướng theo rãnh lăn, sau đó đi qua đường hồi bi và quay trở lại vùng làm việc.

Chu trình tuần hoàn này diễn ra liên tục khi con trượt chuyển động, giúp giảm ma sát, hạn chế tổn thất năng lượng và duy trì chuyển động tuyến tính ổn định.

Ray dẫn hướng đảm nhiệm việc duy trì quỹ đạo, trong khi con trượt và hệ thống bi đảm nhiệm chuyển động lăn và truyền tải. Khi được lắp đặt, căn chỉnh và bôi trơn đúng kỹ thuật, hệ thống có thể đáp ứng tốt các yêu cầu về độ chính xác và độ ổn định.

Công dụng

Thanh trượt dẫn hướng tuyến tính THK HSR15/20/25/30/35/45/55 R/A được ứng dụng trong:

Máy CNC, máy phay, máy tiện và máy gia công chính xác.
Máy cắt laser, máy khắc và thiết bị gia công tự động.
Robot công nghiệp và hệ thống tự động hóa.
Bàn trượt, bàn máy và cơ cấu định vị tuyến tính.
Máy đóng gói, máy lắp ráp và dây chuyền sản xuất.
Cơ cấu di chuyển đầu gia công hoặc cụm thiết bị.
Thiết bị kiểm tra, đo lường và máy móc chính xác.
Hệ thống chuyển động nhiều trục trong ngành cơ khí và tự động hóa.

Cam kết

Cam kết cung cấp đúng model THK HSR15/20/25/30/35/45/55 theo lựa chọn của khách hàng.
Hỗ trợ tư vấn lựa chọn kích thước con trượt và ray tương thích với thiết bị.
Kiểm tra ngoại quan và tình trạng sản phẩm trước khi đóng gói.
Hỗ trợ tư vấn lắp đặt, căn chỉnh và bôi trơn trong quá trình sử dụng.
Đóng gói cẩn thận, hạn chế va đập, bụi bẩn và ảnh hưởng đến bề mặt làm việc.
Hỗ trợ khách hàng lựa chọn sản phẩm phù hợp với tải trọng và yêu cầu chuyển động.
Cam kết hỗ trợ tư vấn kỹ thuật trong quá trình lắp đặt và sử dụng sản phẩm.
