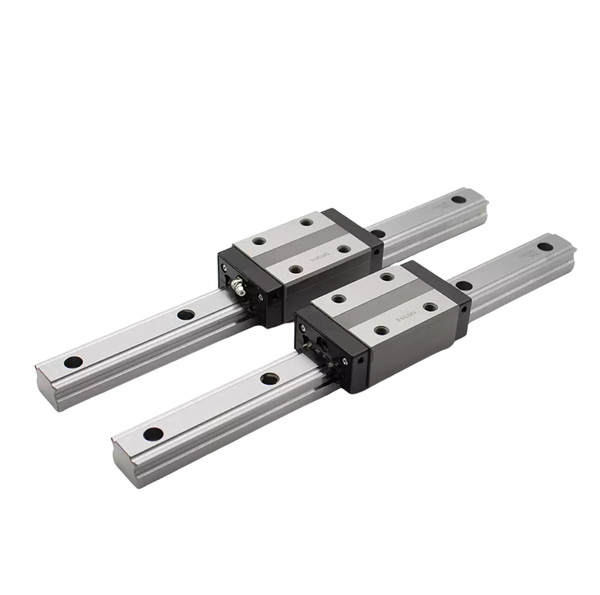

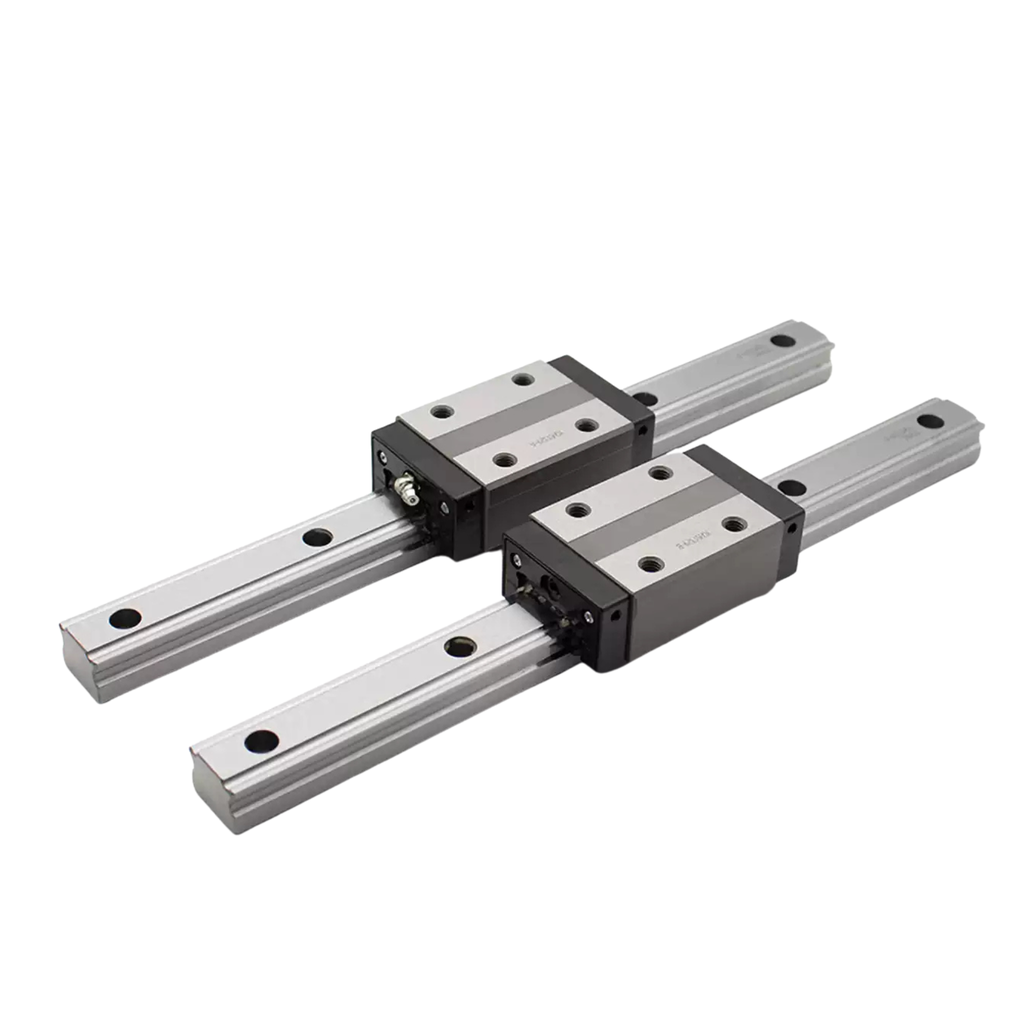

Ray dẫn hướng THK SNR25C, SVR30, SVS65LC, NRS55, SNS45LR, NR35R1QZSS là dòng ray dẫn hướng tuyến tính (LM Guide) cao cấp của THK, được thiết kế dành cho các hệ thống cơ khí chính xác, máy CNC, trung tâm gia công và dây chuyền tự động hóa yêu cầu độ cứng cao, khả năng chịu tải lớn và độ chính xác vượt trội. Với công nghệ chế tạo tiên tiến của THK, các dòng ray này mang lại chuyển động tuyến tính mượt mà, ma sát thấp và độ ổn định cao trong suốt quá trình vận hành.

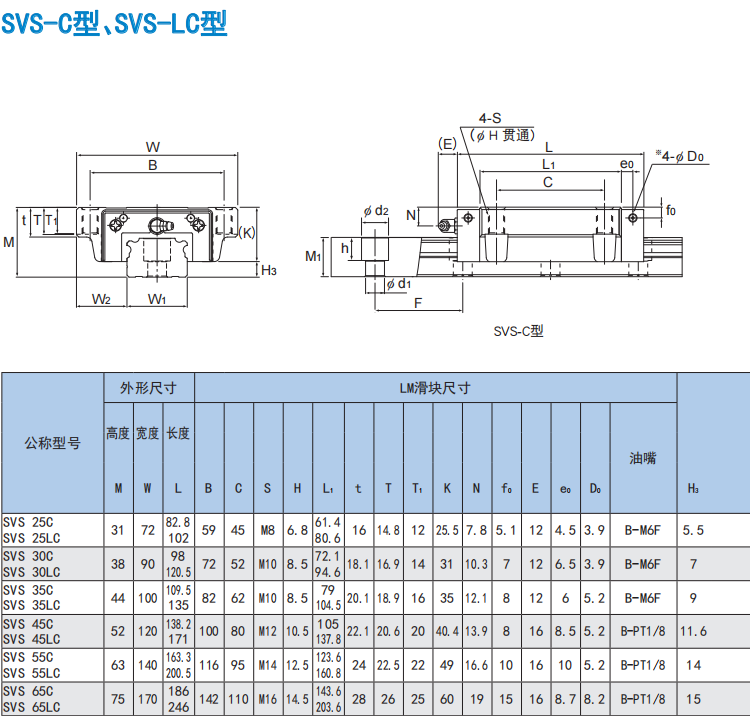

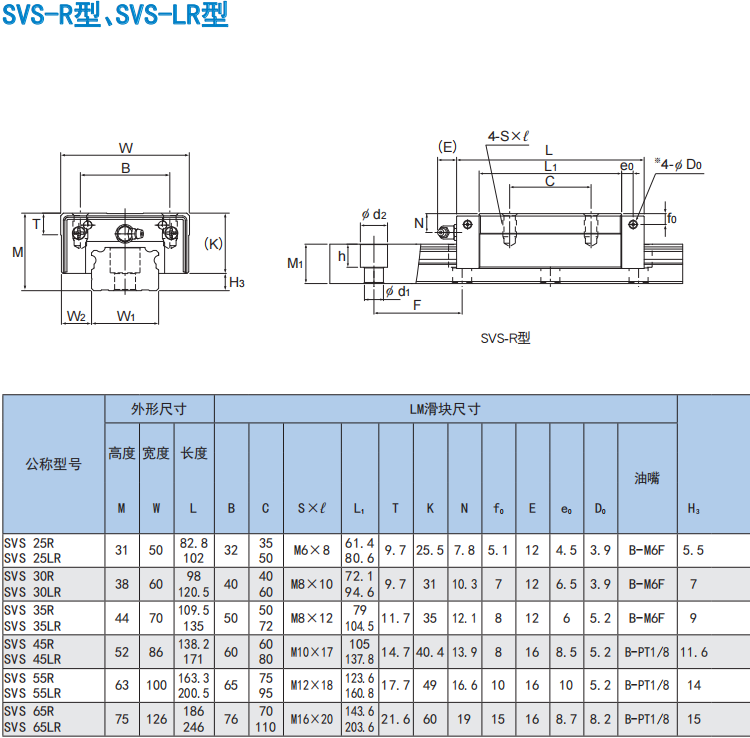

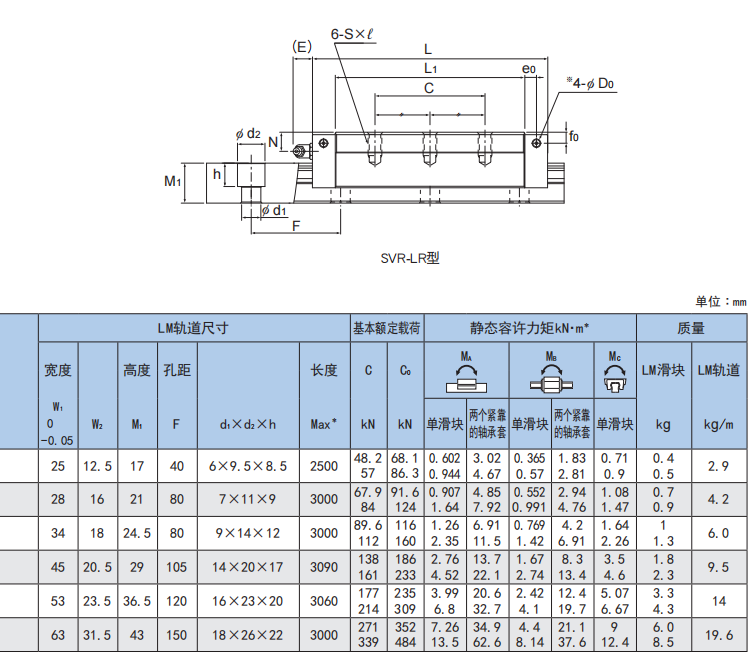

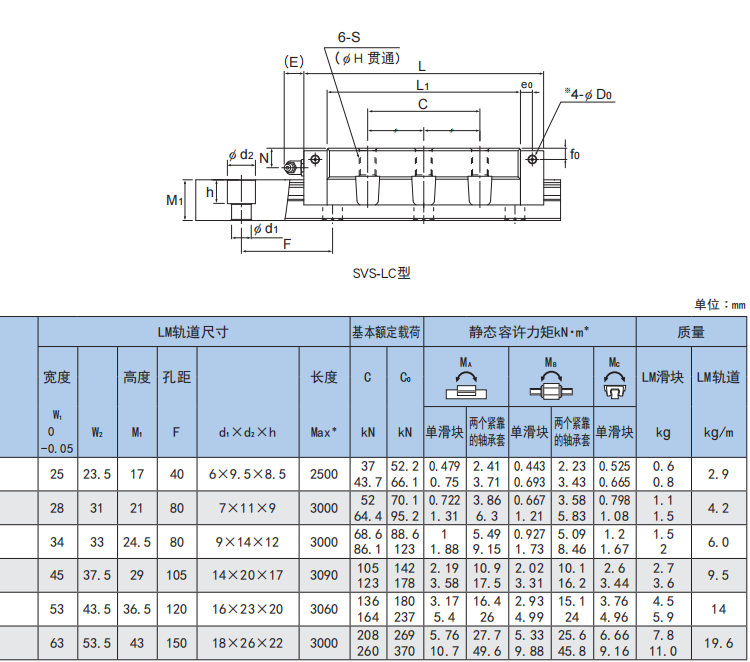

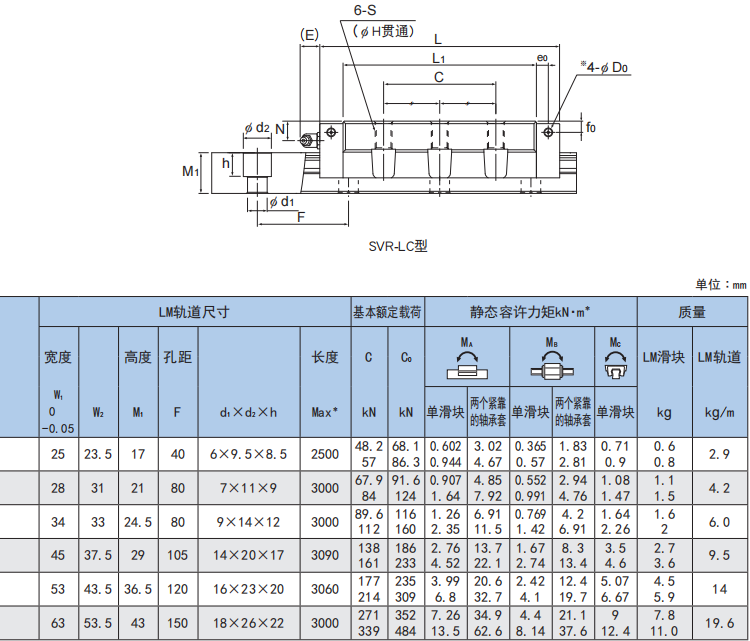

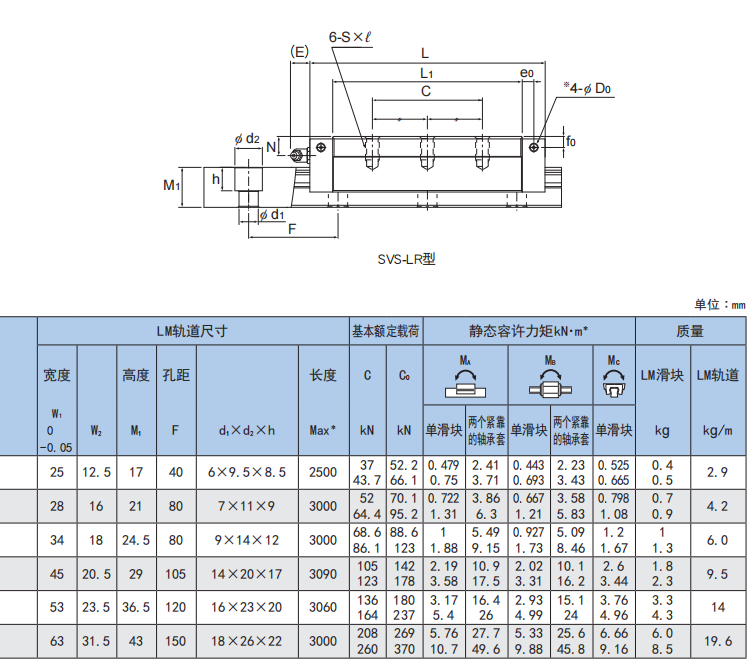

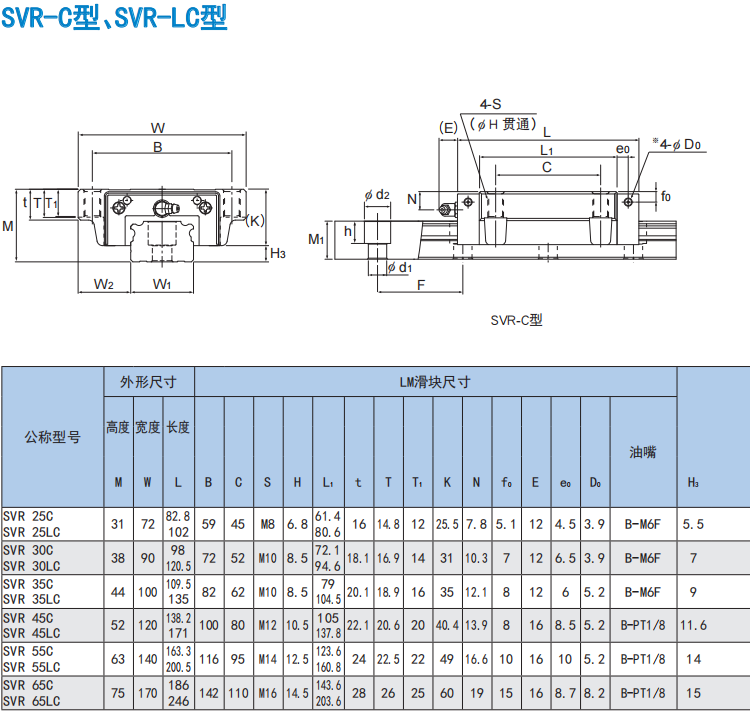

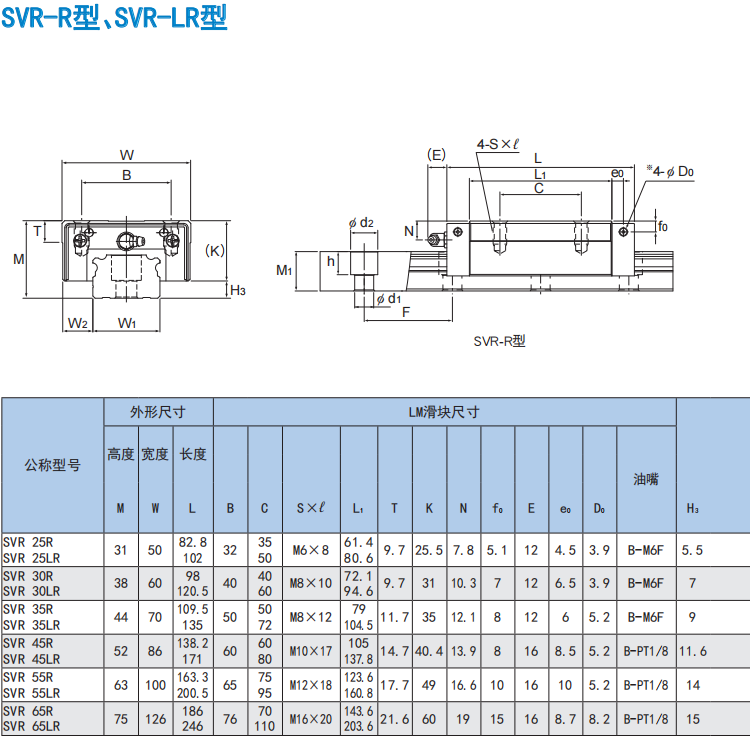

Các model SVR30 và SVS65LC thuộc dòng LM Guide tải trọng siêu nặng, sử dụng công nghệ Caged Ball (bi tuần hoàn có vòng cách) giúp giảm ma sát giữa các viên bi, giảm tiếng ồn, tăng tốc độ vận hành và kéo dài chu kỳ bôi trơn. Dòng SVR được tối ưu cho tải trọng hướng tâm rất lớn, trong khi SVS có khả năng chịu tải theo 4 hướng, phù hợp với các hệ thống chuyển động phức tạp và máy công cụ có độ cứng cao.

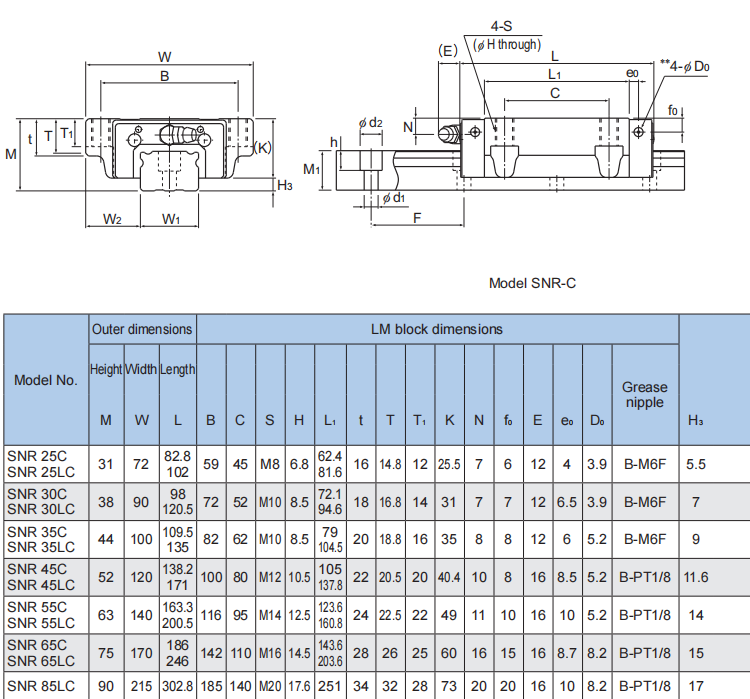

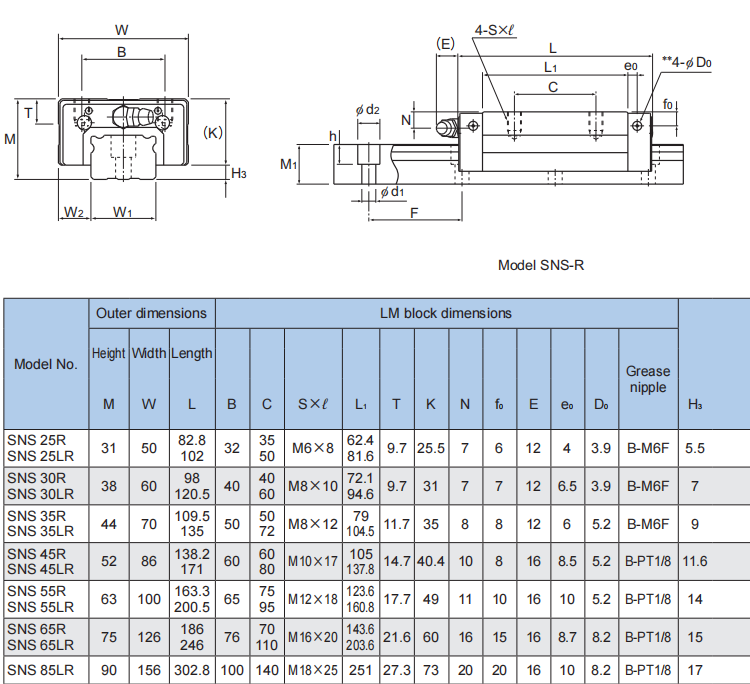

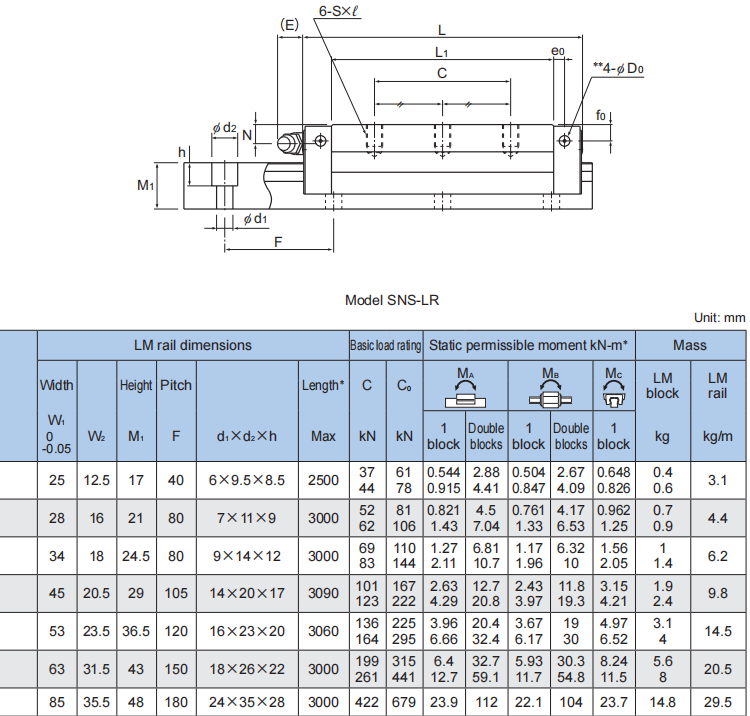

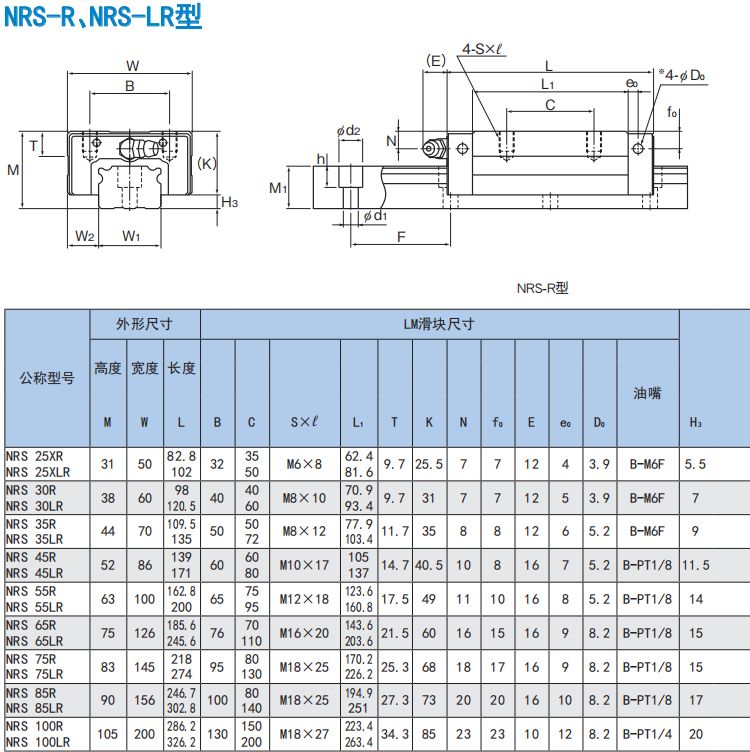

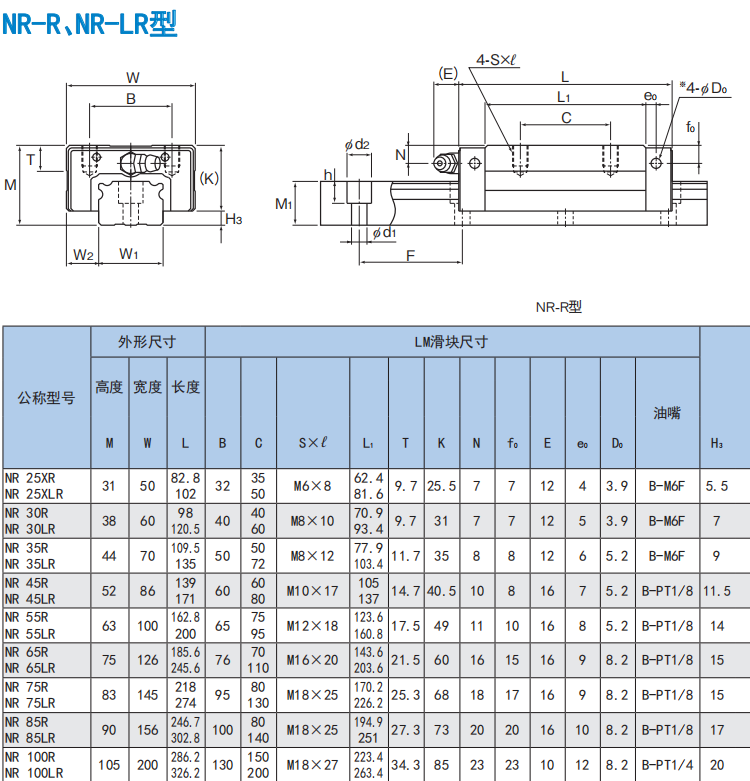

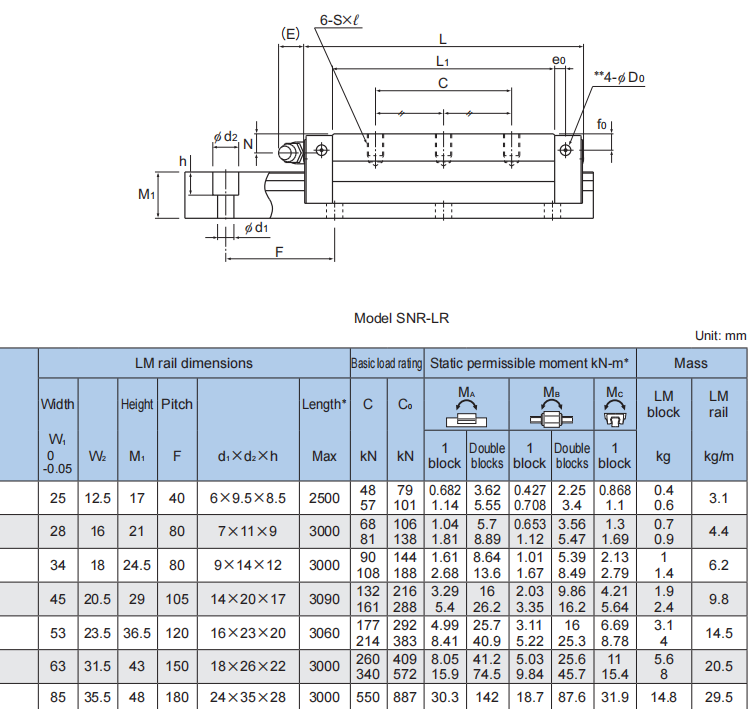

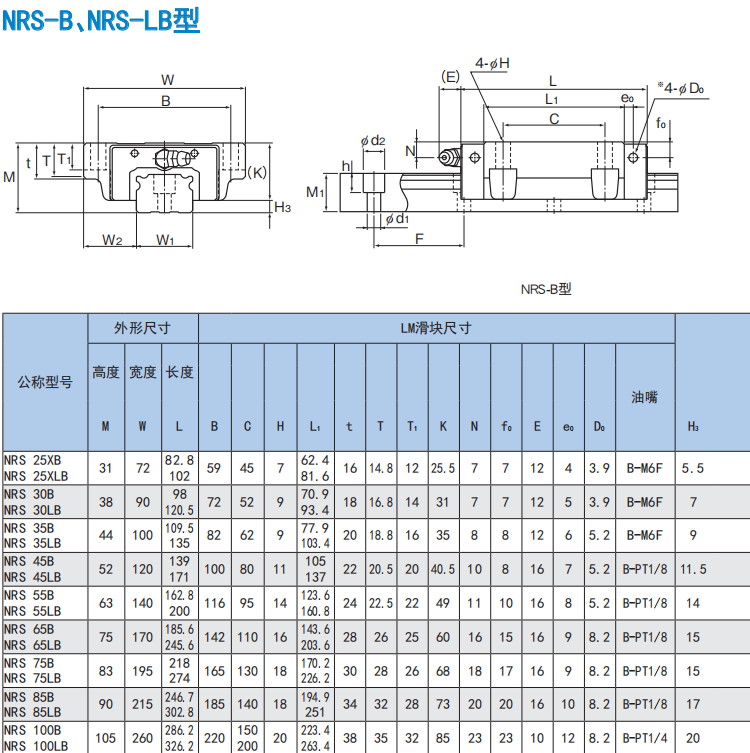

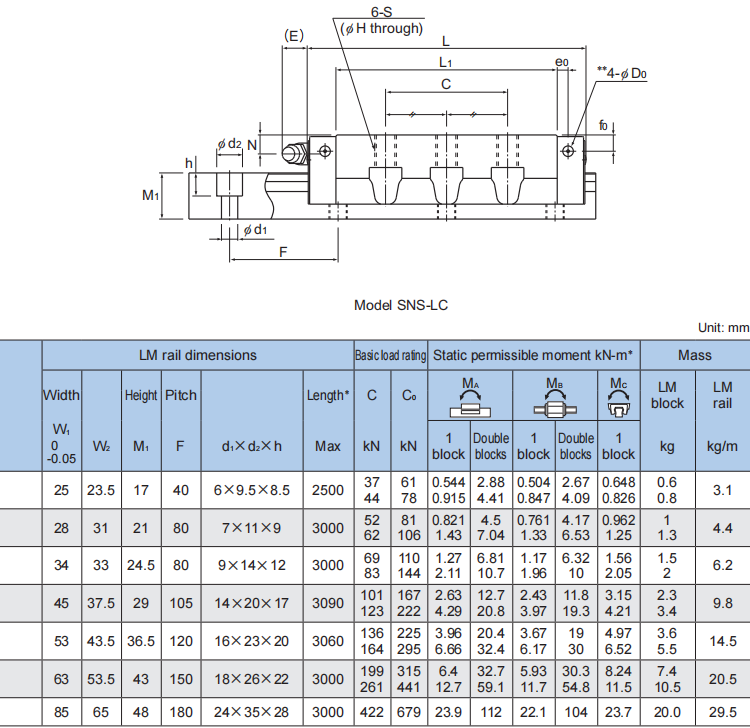

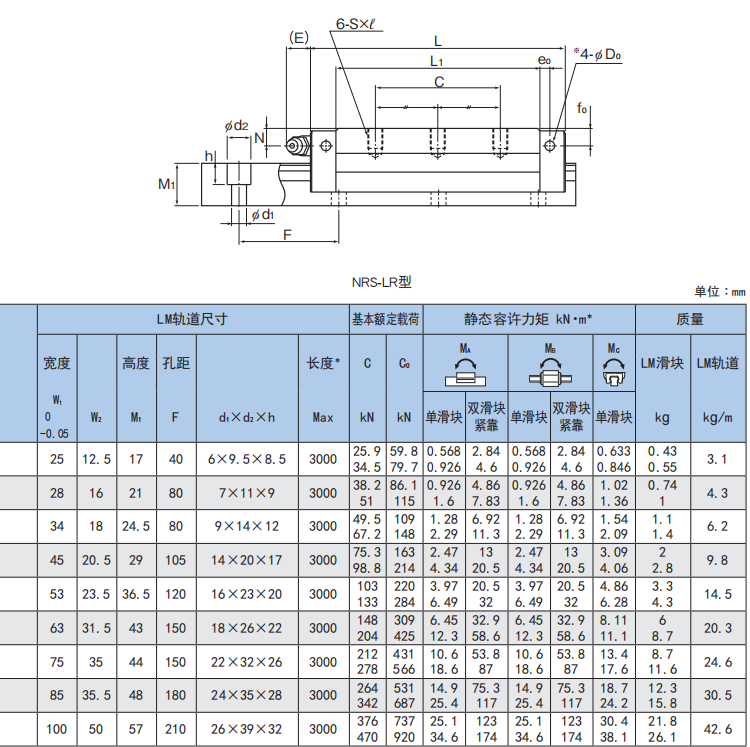

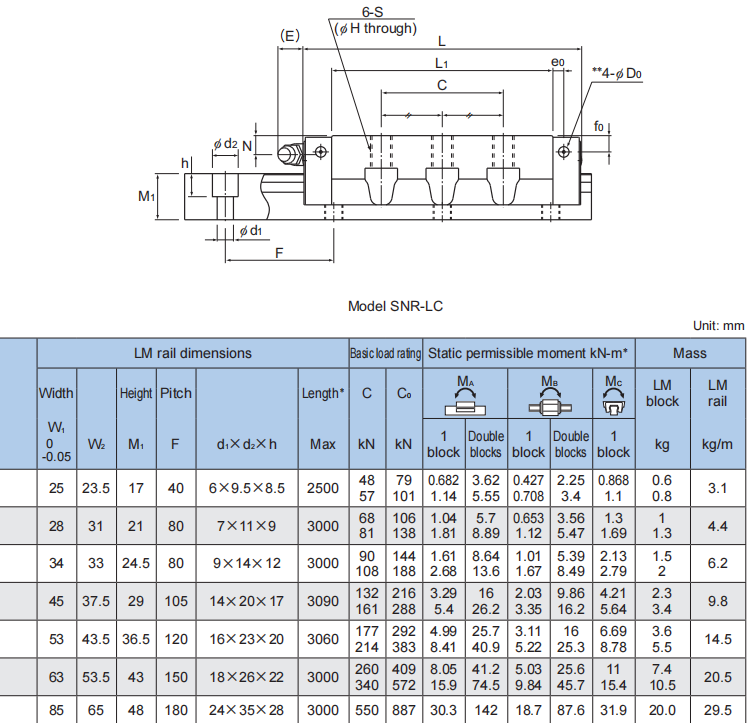

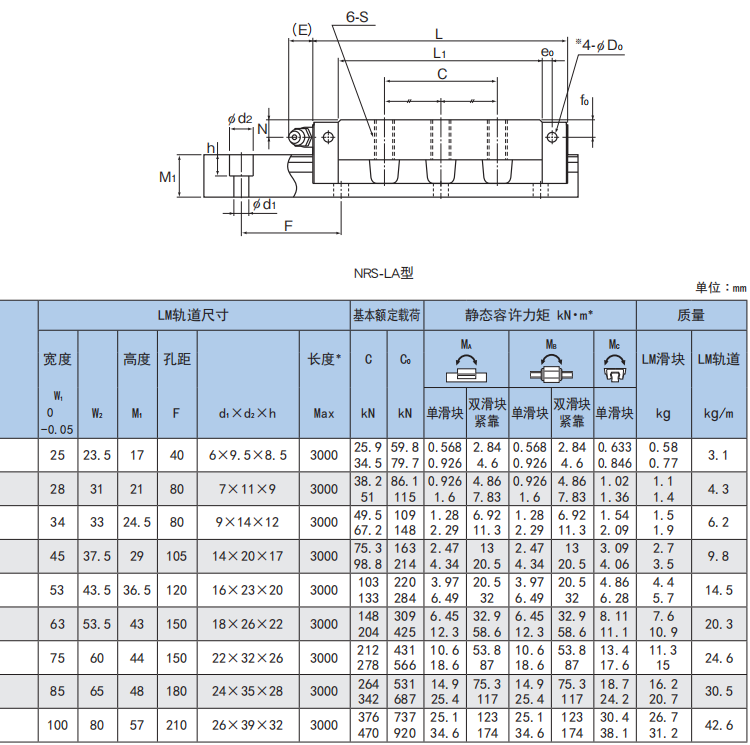

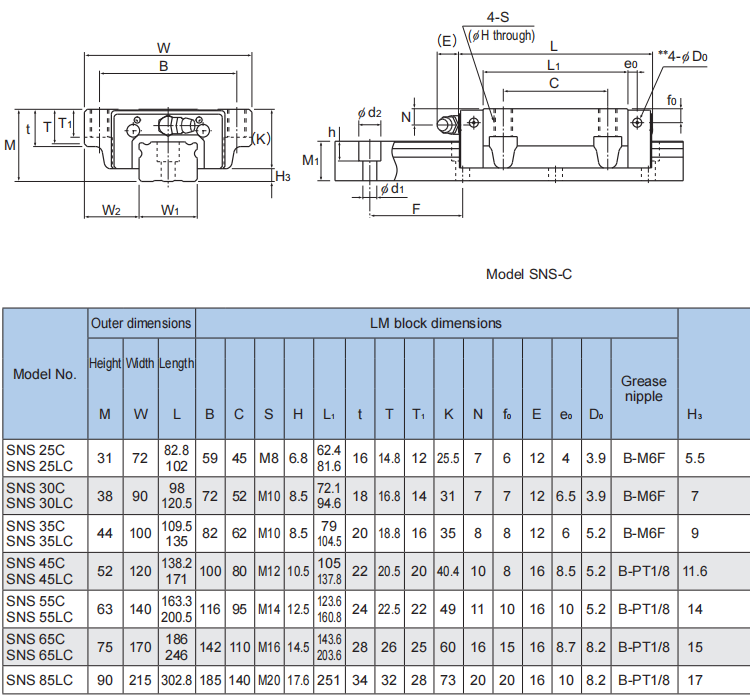

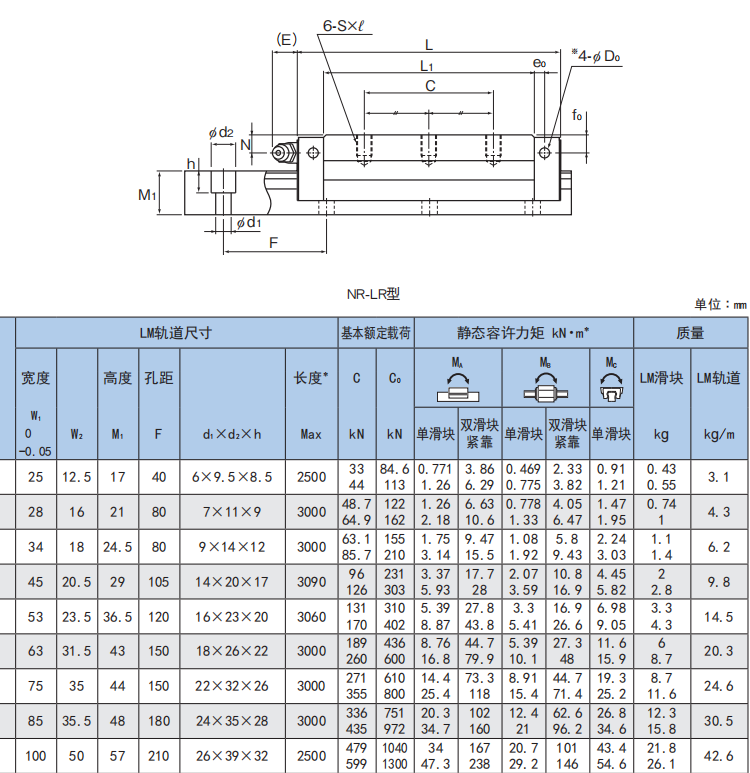

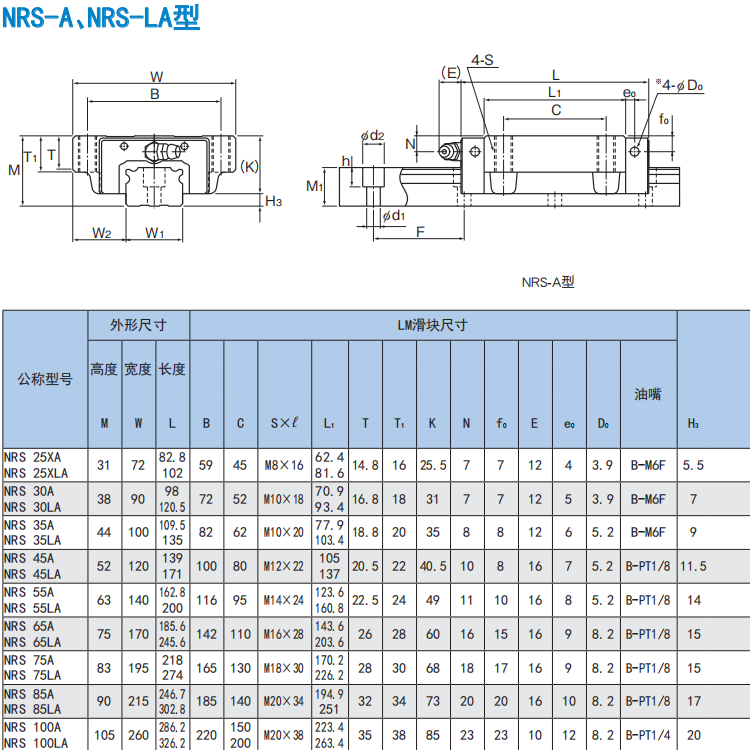

Các model SNR25C, NRS55, SNS45LR và NR35R1QZSS được thiết kế với nhiều kiểu block tiêu chuẩn, block dài và block mặt bích, đáp ứng đa dạng yêu cầu lắp đặt trong các hệ thống truyền động tuyến tính. Ray và block được chế tạo từ thép hợp kim tôi cứng, gia công chính xác bằng công nghệ hiện đại, giúp tăng khả năng chống mài mòn, duy trì độ chính xác và tuổi thọ trong điều kiện làm việc liên tục.
Hệ thống phớt chắn bụi và đường dẫn mỡ bôi trơn được tích hợp trên block trượt giúp ngăn bụi bẩn, giữ chất bôi trơn bên trong và giảm chi phí bảo trì. Thiết kế chịu tải cao kết hợp độ cứng lớn giúp ray dẫn hướng THK vận hành ổn định ngay cả trong môi trường rung động mạnh và tải trọng thay đổi liên tục.
Ưu điểm nổi bật
-
Chuyển động tuyến tính chính xác, ma sát thấp và vận hành êm ái.
-
Khả năng chịu tải lớn, phù hợp với máy công nghiệp tải nặng.
-
Độ cứng cao, giảm rung động và nâng cao độ chính xác gia công.
-
Công nghệ Caged Ball giúp giảm tiếng ồn và kéo dài tuổi thọ (đối với dòng SVR/SVS).
-
Chịu tải theo nhiều hướng, phù hợp với các hệ thống chuyển động phức tạp.
-
Thép hợp kim tôi cứng có khả năng chống mài mòn và chống biến dạng.
-
Hệ thống phớt chắn bụi giúp bảo vệ bi tuần hoàn và giữ mỡ bôi trơn.
-
Nhiều kiểu block và kích thước đáp ứng đa dạng nhu cầu thiết kế.
Ứng dụng
Ray dẫn hướng THK SNR25C, SVR30, SVS65LC, NRS55, SNS45LR, NR35R1QZSS được ứng dụng rộng rãi trong máy CNC, trung tâm gia công, máy cắt laser, máy mài chính xác, robot công nghiệp, dây chuyền lắp ráp tự động, thiết bị bán dẫn, máy ép, máy đóng gói, máy in công nghiệp, thiết bị đo kiểm, ngành điện tử, y tế và các hệ thống truyền động tuyến tính yêu cầu độ chính xác và độ ổn định cao.
