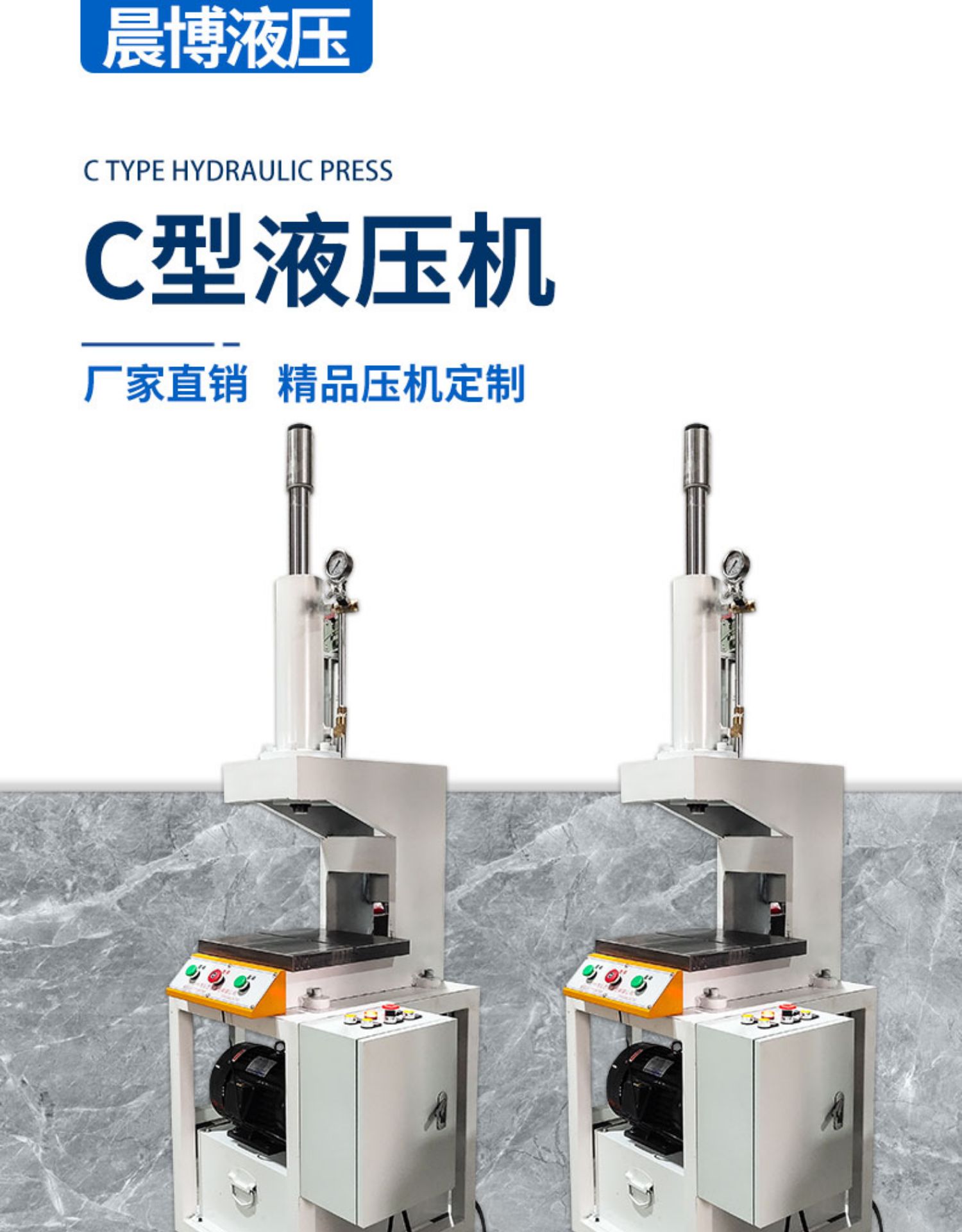

Mô tả chi tiết Máy Ép Thủy Lực Chữ C:
Máy ép thủy lực chữ C là thiết bị gia công định hình, ép, dập vật liệu bằng áp lực dầu thủy lực, được thiết kế với kết cấu hình chữ C đặc trưng. Cấu trúc này giúp tạo không gian làm việc mở rộng, dễ dàng tiếp cận khuôn và sản phẩm, đặc biệt phù hợp cho các ứng dụng cần thay khuôn thường xuyên hoặc thao tác nhanh.
Cấu tạo chính:
-
Khung máy: Làm bằng thép hàn hoặc đúc nguyên khối dạng chữ C, được xử lý nhiệt và gia công CNC để đảm bảo độ bền và độ chính xác cao. Cấu trúc chữ C cho phép tiếp cận dễ dàng từ ba phía, thuận tiện cho việc nạp liệu, tháo sản phẩm và thay khuôn.
-
Xi lanh thủy lực: Gắn trên đỉnh khung, hoạt động bằng hệ thống dầu thủy lực, tạo lực ép chính xác và mạnh mẽ. Hành trình có thể điều chỉnh theo yêu cầu.
-
Bàn làm việc (bệ đỡ): Phẳng, có rãnh T hoặc lỗ định vị để gắn khuôn dập, có thể tùy chỉnh kích thước theo nhu cầu sản xuất.
-
Hệ thống dẫn hướng: Được tích hợp nhằm đảm bảo đầu ép chuyển động thẳng và đồng trục, giảm rung lắc và sai số khi gia công.
-
Tủ điều khiển: Sử dụng công nghệ điện tử hoặc PLC để cài đặt thông số như lực ép, thời gian giữ, tốc độ xuống, tốc độ hồi… Có thể tích hợp công tắc hành trình, cảm biến và chế độ tự động.
-
Bơm và van thủy lực: Được lắp đặt trong thùng dầu riêng biệt, giúp kiểm soát áp suất và lưu lượng dầu, đảm bảo hiệu suất hoạt động ổn định.
Chất liệu chế tạo:
-
Khung và bàn ép bằng thép tấm dày, xử lý bề mặt chống ăn mòn và biến dạng.
-
Xi lanh, trục piston bằng thép hợp kim cường lực, mạ crom siêu bền.
-
Gioăng, phớt thủy lực nhập khẩu (nếu yêu cầu), chống rò rỉ và chịu áp suất cao.
Ứng dụng:
-
Dập tạo hình, ép chi tiết kim loại, ép chốt, ép bạc đạn, ép định hình vật liệu composite, nhựa cứng...
-
Sử dụng nhiều trong ngành ô tô, xe máy, thiết bị điện, gia công kim loại tấm, khuôn mẫu, cơ khí chính xác.
Ưu điểm nổi bật:
-
Thiết kế mở 3 phía, thao tác nhanh, thuận tiện cho dây chuyền sản xuất liên tục.
-
Lực ép mạnh và chính xác cao, điều chỉnh dễ dàng thông qua hệ thống điều khiển.
-
Kết cấu gọn gàng, tiết kiệm không gian lắp đặt.
-
Bảo trì đơn giản, phụ tùng thay thế dễ tìm.
-
An toàn: Có thể tích hợp màn chắn bảo vệ, nút dừng khẩn cấp và cảm biến hành trình.
