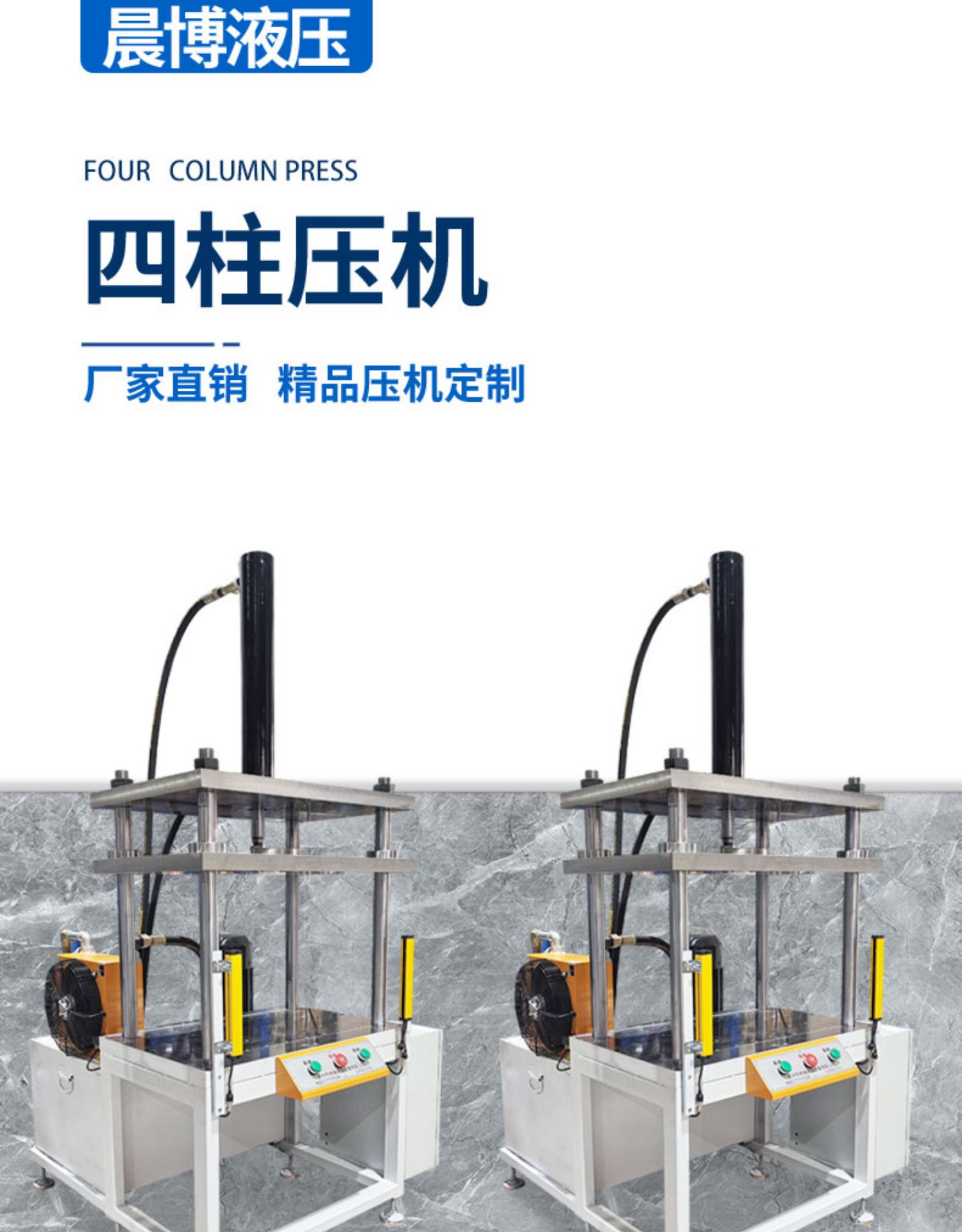

Máy Ép Thủy Lực 4 Cột Với Bàn Thao Tác

Mô tả chi tiết Máy Ép Thủy Lực 4 Cột Với Bàn Thao Tác:

Máy ép thủy lực 4 cột với bàn thao tác là dòng máy ép công nghiệp cao cấp được thiết kế để thực hiện các công đoạn ép, nén, tạo hình với độ chính xác cao và thao tác thuận tiện. Thiết kế dạng 4 cột mang lại độ ổn định vững chắc, trong khi bàn thao tác giúp quá trình gá lắp khuôn hoặc cấp phôi trở nên dễ dàng và hiệu quả hơn.

Cấu tạo chính:

1. Khung máy (kết cấu 4 cột):

   • Cấu trúc khung hở với 4 cột định hướng bằng thép hợp kim cứng, được gia công chính xác, giúp dẫn hướng bàn ép chuyển động theo trục thẳng đứng.

   • Tăng độ cứng vững, hạn chế rung lắc và giảm biến dạng khi hoạt động với lực ép lớn.

2. Xi lanh thủy lực:

   • Được lắp ở phần trên (loại dập xuống) hoặc dưới (loại dập lên), sử dụng áp suất dầu để tạo lực ép lớn và ổn định.

   • Hành trình xi lanh có thể điều chỉnh, giúp phù hợp với nhiều loại sản phẩm và khuôn khác nhau.

3. Bàn thao tác (bàn trượt):

   • Bàn thao tác có thể kéo ra vào bằng tay hoặc tự động (thủy lực/servo) giúp thuận tiện cho việc lắp khuôn, cấp phôi, lấy sản phẩm.

   • Thiết kế này nâng cao hiệu suất làm việc và an toàn vận hành, đặc biệt khi gia công chi tiết lớn hoặc cần thay khuôn thường xuyên.

4. Hệ thống thủy lực:

   • Gồm bơm dầu, motor điện, van điều khiển, đồng hồ áp suất, lọc dầu và thùng chứa dầu.

   • Có thể trang bị thêm bộ làm mát dầu giúp máy hoạt động ổn định trong thời gian dài.

5. Tủ điều khiển:

   • Điều khiển bằng nút nhấn, màn hình cảm ứng HMI hoặc PLC tùy cấu hình.

   • Có thể cài đặt lực ép, thời gian giữ lực, tốc độ lên xuống và hành trình làm việc.

Thông số kỹ thuật tham khảo:

(Có thể tùy chỉnh theo yêu cầu khách hàng)

• Lực ép: 63 – 500 tấn

• Hành trình xi lanh: 200 – 800 mm

• Kích thước bàn thao tác: 600 x 800 mm đến 1500 x 2000 mm

• Khoảng cách giữa các cột: 600 x 800 mm trở lên

• Tốc độ làm việc:

  • Tiến nhanh: 100 – 200 mm/s

  • Làm việc: 5 – 20 mm/s

  • Hồi về: 80 – 150 mm/s

• Nguồn điện: 380V / 3 pha / 50Hz

Ưu điểm nổi bật:

• Tăng hiệu quả vận hành với bàn thao tác dễ tiếp cận, rút ngắn thời gian thay khuôn và gá phôi.

• Cấu trúc 4 cột đảm bảo độ chính xác và phân bố lực đều.

• Thiết kế linh hoạt, có thể tích hợp các thiết bị tự động như robot cấp phôi, cảm biến hành trình, rơ-le an toàn…

• Thích hợp cho cả sản xuất thủ công lẫn dây chuyền tự động hóa.

Ứng dụng:

• Dập, ép định hình kim loại tấm

• Ép vật liệu composite, cao su, nhựa kỹ thuật

• Nén bột, nén vật liệu gốm

• Sản xuất linh kiện cơ khí, điện tử, thiết bị gia dụng, phụ tùng ô tô – xe máy.
