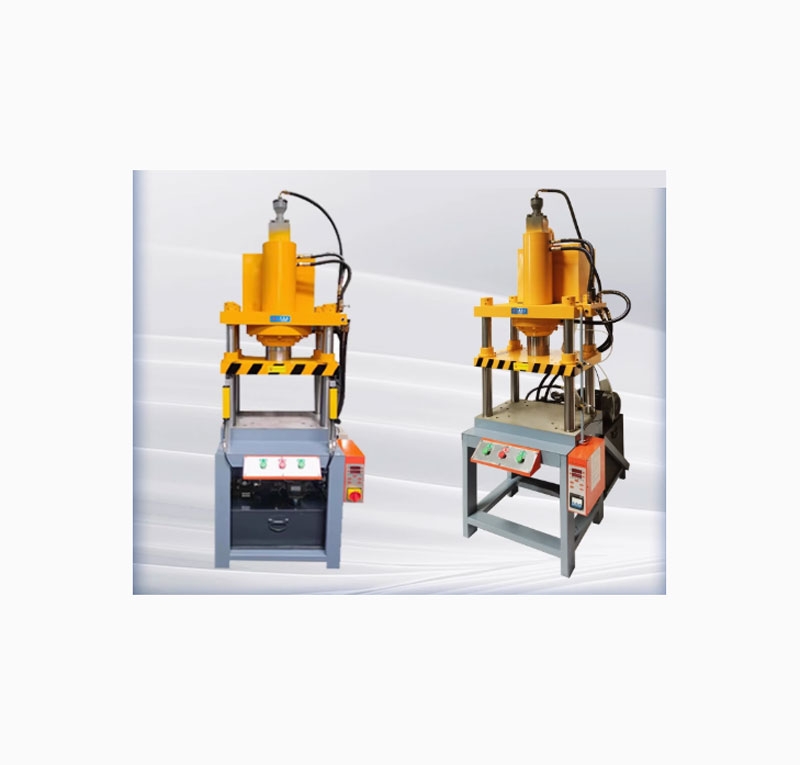

Máy ép thủy lực bốn trụ 10–100 tấn

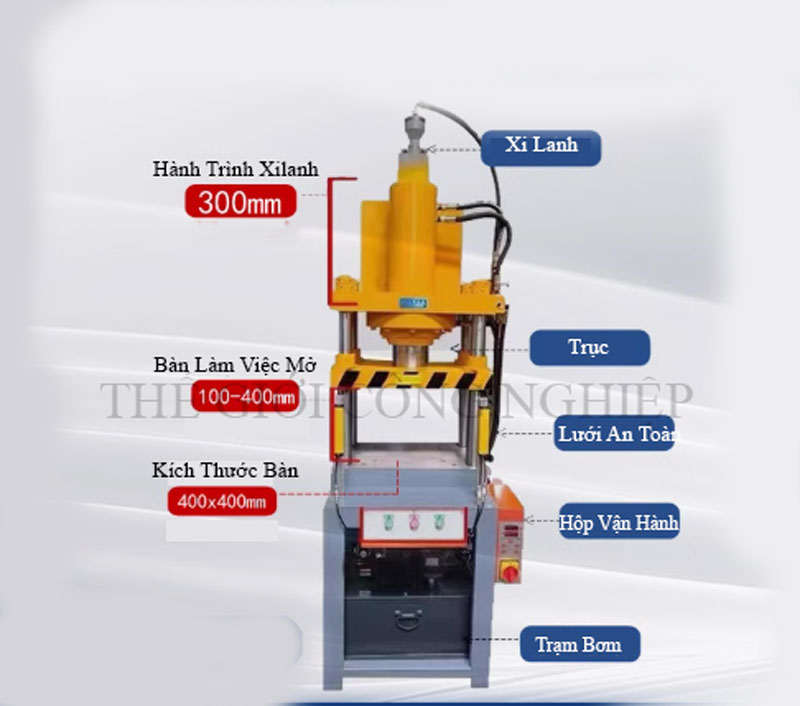

1. Cấu tạo:

Máy ép thủy lực bốn trụ gồm các bộ phận chính sau:

• Khung máy:
  Kết cấu dạng bốn trụ thép chịu lực cao, được gia công chính xác, giúp phân bố lực đều và đảm bảo độ ổn định trong quá trình vận hành.

• Xi lanh thủy lực:
  Là bộ phận tạo lực chính, gồm piston và ống xi lanh bằng thép cường lực, có khả năng chịu áp suất cao. Lực ép từ 10 tấn đến 100 tấn tùy model.

• Bàn ép trên và dưới:
  Bề mặt phẳng, cứng vững, có thể tùy chỉnh theo kích thước khuôn hoặc sản phẩm gia công. Một số máy có thể trang bị bàn di động hoặc bàn tự động ra/vào sản phẩm.

• Bơm và hệ thống thủy lực:
  Gồm bơm dầu, van điều khiển áp suất, bình tích áp, bộ lọc và đường ống thủy lực. Đảm bảo áp suất ổn định và hoạt động an toàn.

• Tủ điều khiển điện:
  Tích hợp PLC, rơle, công tắc, nút điều khiển, màn hình hiển thị, cho phép điều chỉnh hành trình, lực ép, thời gian giữ ép và tốc độ ép (chậm/nhanh).

• Cảm biến hành trình và thiết bị an toàn:
  Có công tắc giới hạn, cảm biến quang, rơle nhiệt, nút dừng khẩn cấp và khung bảo vệ vùng làm việc.

2. Chất liệu:

• Khung máy và trụ: Thép hợp kim đúc, xử lý nhiệt chống biến dạng.

• Xi lanh và piston: Thép cường lực, mạ crom, chống mài mòn.

• Bề mặt bàn ép: Gia công phẳng, độ cứng cao, chịu lực nén lớn.

• Ống thủy lực: Cao su lõi thép, chịu áp suất cao và chống nứt vỡ.

3. Nguyên lý hoạt động:

Máy sử dụng áp suất dầu thủy lực để truyền lực đến piston, làm cho bàn ép hoặc khuôn ép di chuyển xuống dưới, tác động lực ép lên sản phẩm. Sau khi đạt đủ lực và thời gian giữ ép, piston được hồi về vị trí ban đầu nhờ áp suất hồi hoặc trọng lực.

Có thể cài đặt hai chế độ làm việc:

• Tốc độ nhanh: Dùng để di chuyển nhanh đến vị trí gần sản phẩm.

• Tốc độ chậm: Dùng trong quá trình ép để đảm bảo độ chính xác và an toàn.

4. Ứng dụng:

• Gia công kim loại: Ép tạo hình, uốn, cắt, dập nguội, dập nóng.

• Sản xuất khay trà, chảo, nồi inox, chậu rửa, vỏ thiết bị điện: Dùng để kéo giãn hoặc cắt viền.

• Ép nhựa, ép cao su, định hình vật liệu composite.

• Đột lỗ, ép phôi, nén bột kim loại hoặc các sản phẩm cần lực ép lớn.

5. Ưu điểm:

• Lực ép lớn, phân bố đều: Nhờ kết cấu bốn trụ cứng vững.

• Độ chính xác cao: Điều chỉnh hành trình, áp lực và thời gian giữ ép dễ dàng.

• Hoạt động êm ái, ổn định: Nhờ hệ thống thủy lực tiên tiến.

• Có thể tùy chỉnh theo yêu cầu: Về kích thước bàn, hành trình xi lanh, lực ép, tốc độ làm việc.

6. Tùy chọn mở rộng:

• Thêm bàn làm việc di động.

• Trang bị robot gắp sản phẩm tự động.

• Tích hợp hệ thống điều khiển bằng PLC màn hình cảm ứng.

• Thiết kế khuôn mẫu chuyên dụng theo sản phẩm cụ thể.
