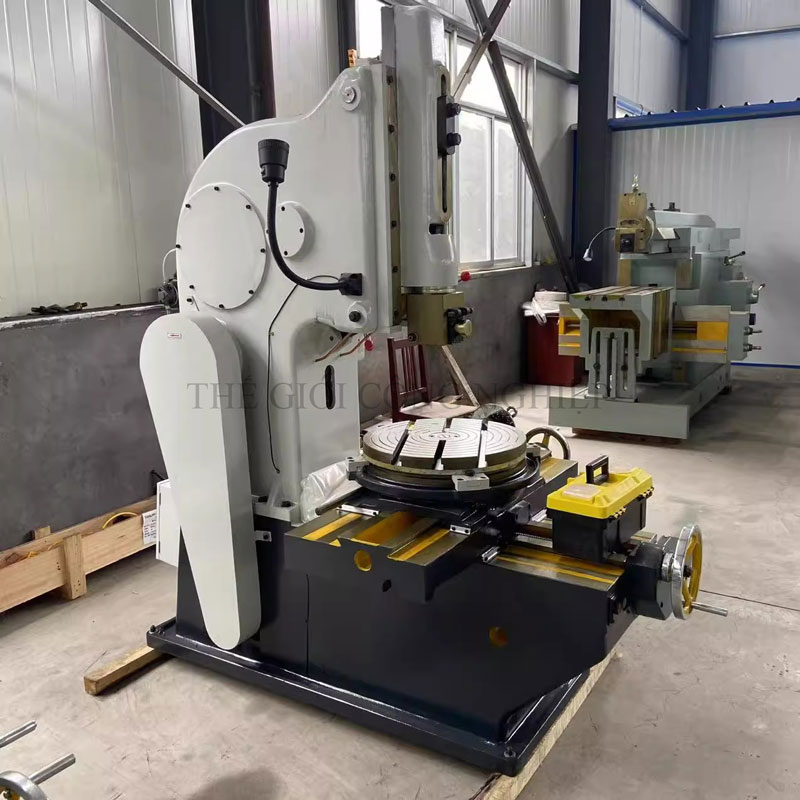

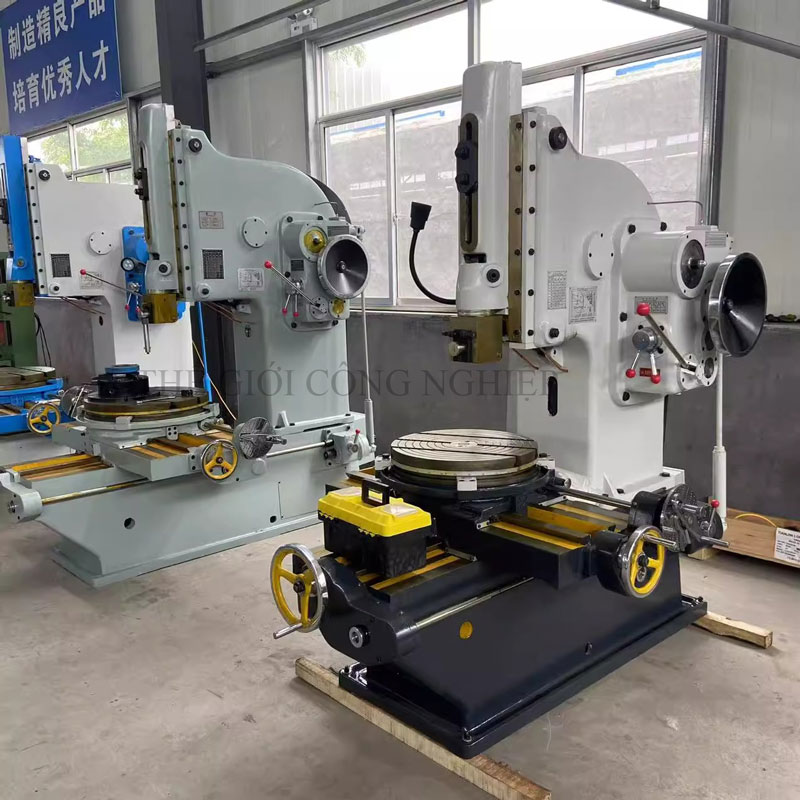

Mô tả chi tiết Máy chuốt rãnh đứng đa năng B5020 / B5032 / B5050
Máy chuốt rãnh đứng đa năng dòng B5020, B5032 và B5050 là các dòng máy gia công cơ khí chuyên dùng để chuốt rãnh then, rãnh trong, mặt phẳng và các bề mặt phức tạp trong chi tiết máy. Máy hoạt động theo cơ chế chuyển động qua lại theo phương thẳng đứng, thích hợp cho các xưởng cơ khí, nhà máy chế tạo khuôn mẫu, sửa chữa thiết bị và gia công cơ khí chính xác.
Đặc điểm cấu tạo:
-

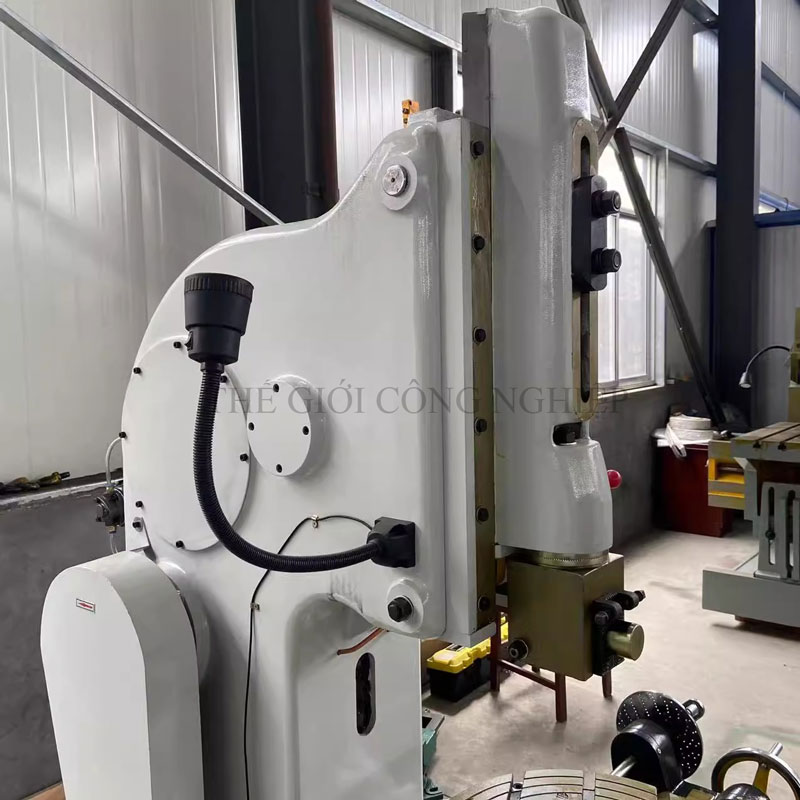

Cơ cấu bàn trượt: Chuyển động lên xuống theo phương đứng, với hành trình và tần số dao động khác nhau tùy theo từng model (B5020: 220mm, B5032: 320mm, B5050: 500mm).
-

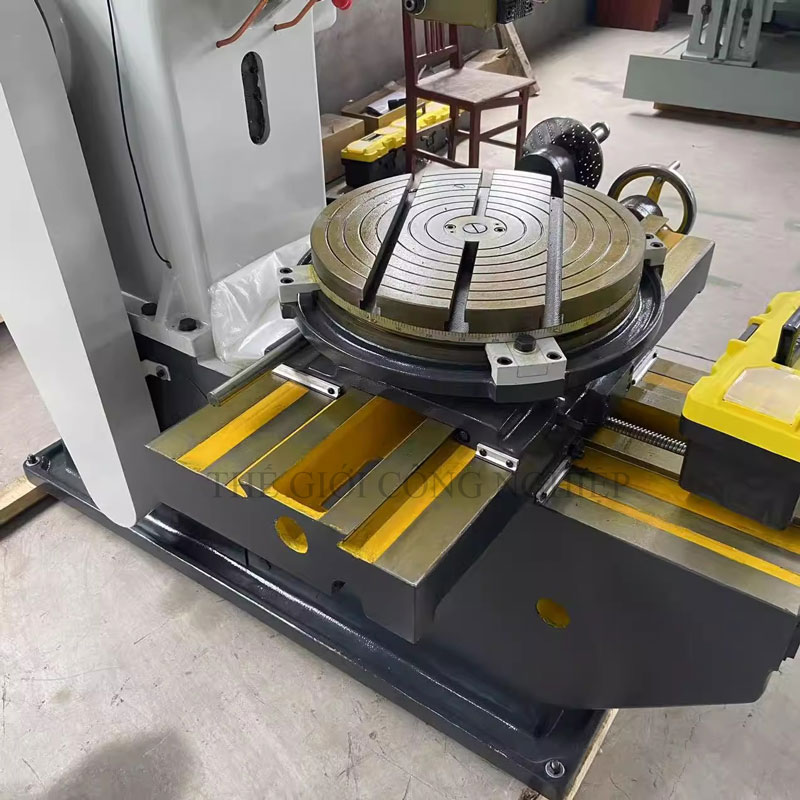

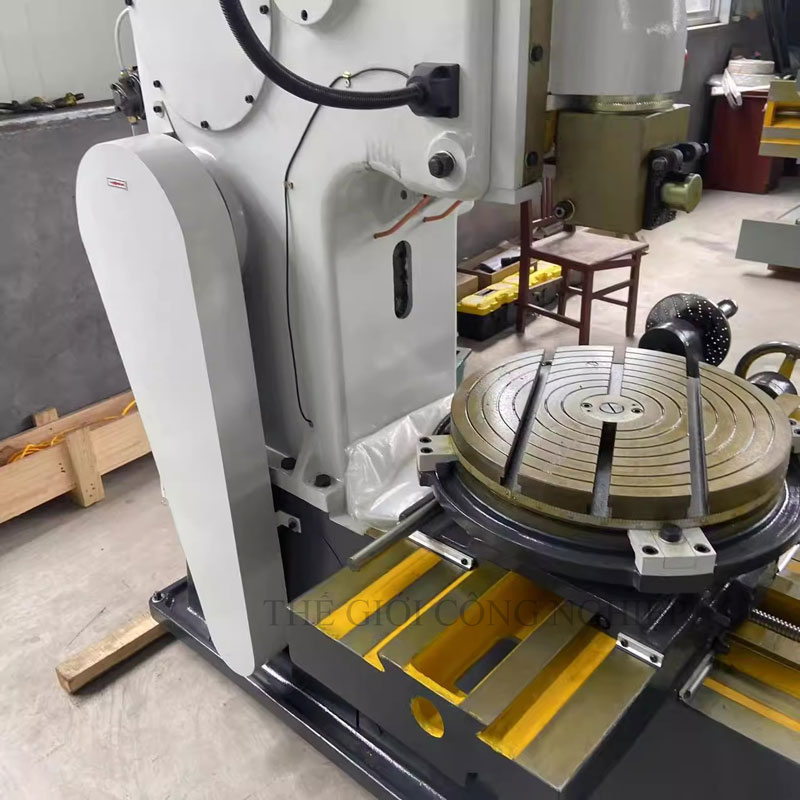

Bàn làm việc xoay 360 độ: Giúp gia công linh hoạt ở nhiều góc độ, hỗ trợ thao tác rãnh nghiêng, mặt vát,...
-
Cơ cấu dịch chuyển ngang và quay bàn làm việc: Có thể điều chỉnh thủ công, hoặc kết hợp tự động trong một số phiên bản cải tiến.
-
Cấu tạo vững chắc: Thân máy đúc bằng gang nguyên khối, giúp giảm rung khi làm việc, đảm bảo độ chính xác cao.
-
Bộ điều khiển tốc độ chuốt: Có thể điều chỉnh số lần chuốt từ thấp đến cao (32/50/80/125 lần/phút), đáp ứng đa dạng nhu cầu gia công.

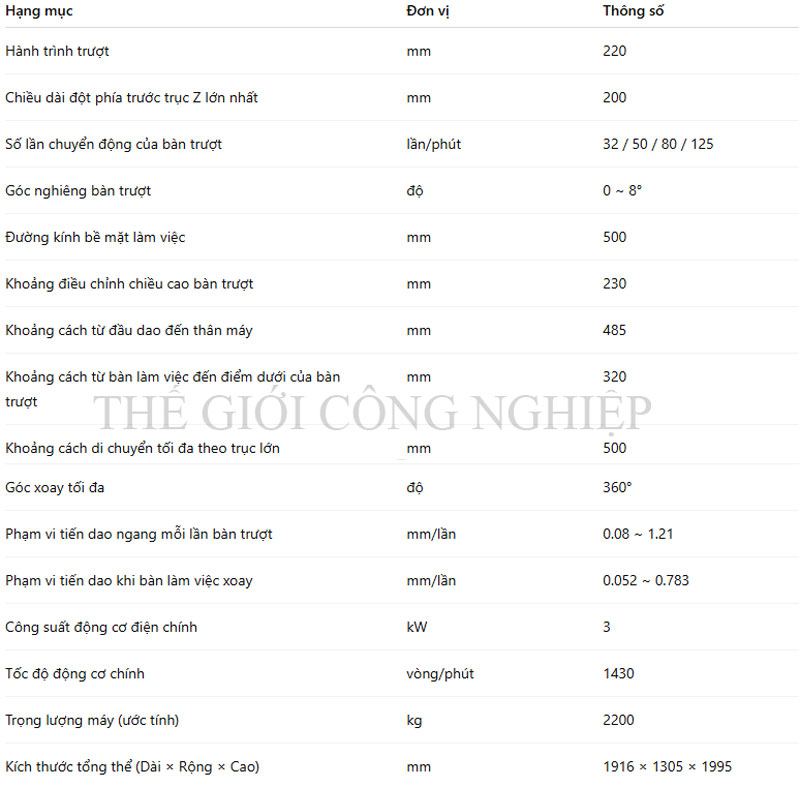

Thông số nổi bật (tùy model):
| Thông số chính | B5020 | B5032 | B5050 |
|---|---|---|---|
| Hành trình trượt | 220 mm | 320 mm | 500 mm |
| Số lần chuốt/phút | 32–125 lần/phút | 20–90 lần/phút | 14–80 lần/phút |
| Đường kính bàn làm việc | 500 mm | 630 mm | 630 mm |
| Góc quay bàn làm việc | 360° | 360° | 360° |
| Trọng lượng máy | ~2200 kg | ~3000 kg | ~3800 kg |
| Công suất motor chính | 3 kW | 4 kW | 5.5 kW |
| Kích thước máy (DxRxC) | 1916×1305×1995 mm (B5020) | Lớn hơn tùy model |
Ưu điểm:
-
Gia công rãnh chính xác, mịn, ít rung.
-
Dễ điều chỉnh, bảo trì, vận hành.
-
Đa năng, có thể dùng cho nhiều loại vật liệu: thép, gang, nhôm,...
-
Hiệu quả cao với chi phí đầu tư hợp lý.
Ứng dụng:
-
Gia công then hoa, rãnh trượt, lỗ vuông, mặt phẳng bên trong lỗ.
-
Chế tạo chi tiết máy, bánh răng, trục,...
-
Sửa chữa khuôn mẫu, chi tiết cơ khí đặc biệt.
-
Dùng trong xưởng cơ khí, nhà máy chế tạo, cơ sở gia công chính xác.
