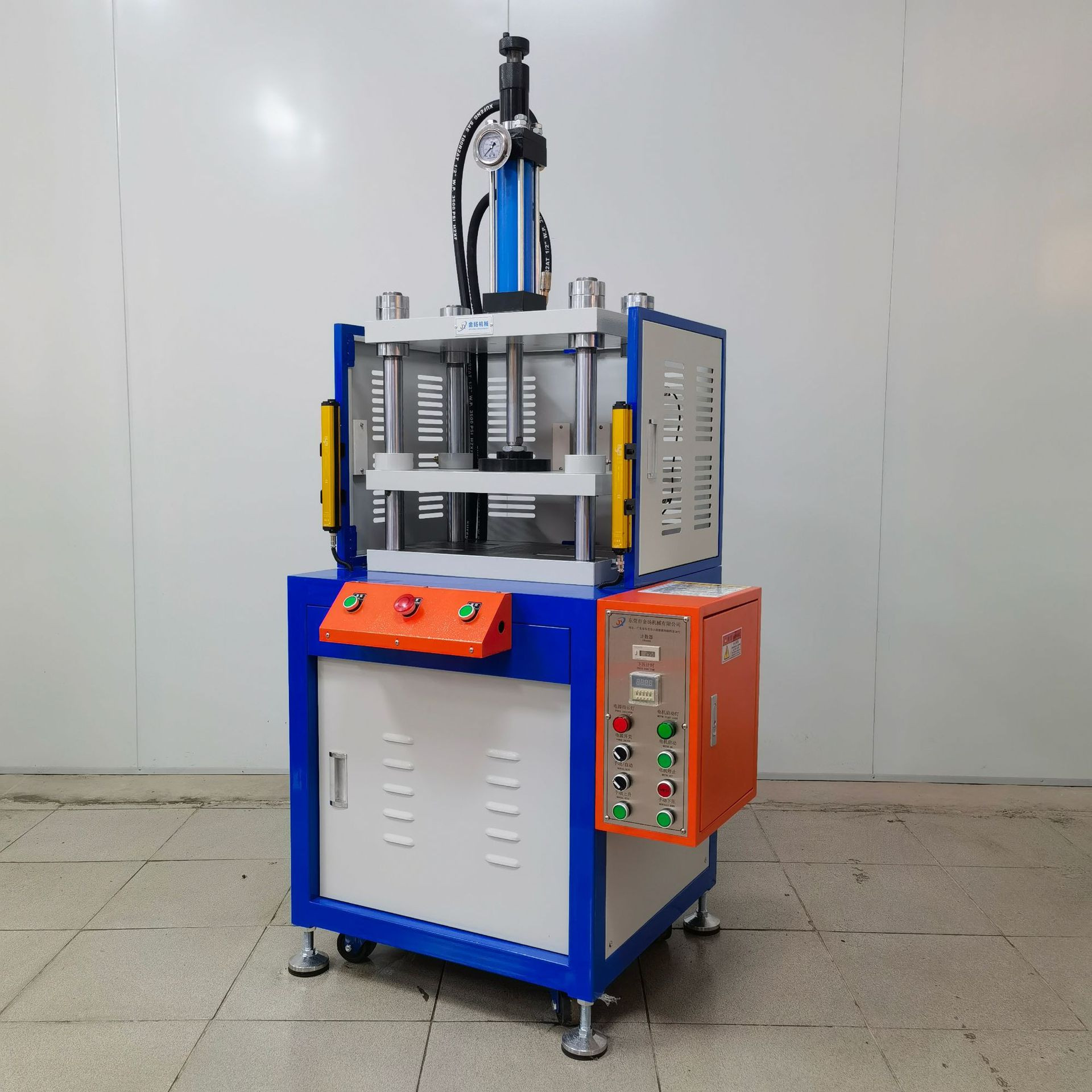

Mô tả chi tiết Máy Ép Đột Dập Thủy Lực 4 Cột:
Máy ép đột dập thủy lực 4 cột là thiết bị công nghiệp được thiết kế để thực hiện các thao tác ép, đột, dập tạo hình vật liệu với lực ép lớn và độ chính xác cao. Máy sử dụng hệ thống thủy lực làm nguồn lực chính, cấu trúc 4 cột giúp định hướng chuyển động chính xác và tăng độ ổn định khi vận hành.

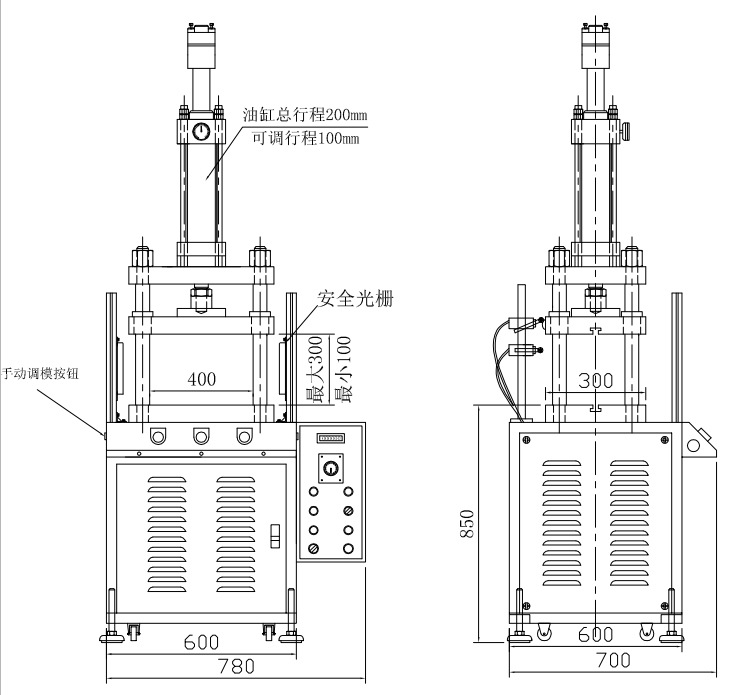

Cấu tạo chính:
-
Khung máy: Thiết kế dạng khung 4 cột chắc chắn, thường làm từ thép đúc hoặc thép tấm dày, chịu được áp lực lớn và giảm rung lắc trong quá trình vận hành.
-
Xi lanh thủy lực: Được đặt ở trung tâm phía trên, là bộ phận tạo lực ép chính nhờ hoạt động của dầu thủy lực.
-
Bàn ép (bàn làm việc): Gồm bàn cố định dưới và bàn chuyển động trên; có thể trang bị khuôn mẫu hoặc gá kẹp tùy theo mục đích sử dụng.
-
Cột dẫn hướng: 4 cột lớn được gia công chính xác, giữ cho bàn ép di chuyển thẳng hàng, tránh lệch tâm hoặc sai số.
-
Hệ thống thủy lực: Gồm bơm, van điều khiển, bộ lọc dầu và bình chứa dầu, đảm bảo cung cấp áp suất ổn định và an toàn cho máy.
-
Tủ điều khiển điện: Trang bị hệ thống PLC hoặc điều khiển nút bấm, giúp cài đặt hành trình ép, thời gian giữ áp và lực ép dễ dàng.
Thông số kỹ thuật tham khảo (có thể thay đổi tùy model):
-
Lực ép: 63 – 500 tấn (hoặc tùy chỉnh theo yêu cầu)
-
Hành trình xi lanh: 200 – 600 mm
-
Kích thước bàn ép: 500 x 600 mm đến 1500 x 2000 mm
-
Khoảng cách giữa các cột: 600 x 800 mm đến 1800 x 2000 mm
-
Tốc độ ép: 10 – 25 mm/s (có thể tùy chỉnh)
-
Nguồn điện: 380V / 50Hz / 3 pha
Ưu điểm nổi bật:
-
Đảm bảo độ chính xác cao trong quá trình ép và dập.
-
Cấu trúc 4 cột vững chắc, chịu tải tốt, phân bố lực đều.
-
Dễ dàng thay đổi khuôn và thiết lập thao tác nhờ thiết kế mở.
-
Ứng dụng đa dạng: dập kim loại, tạo hình nhựa, ép gỗ, nén vật liệu composite…
-
Có thể tích hợp cảm biến và tự động hóa theo yêu cầu.
Ứng dụng:
-
Ngành cơ khí chế tạo khuôn mẫu.
-
Sản xuất linh kiện ô tô, xe máy.
-
Gia công kim loại tấm.
-
Ép định hình vật liệu nhựa, cao su, composite…
