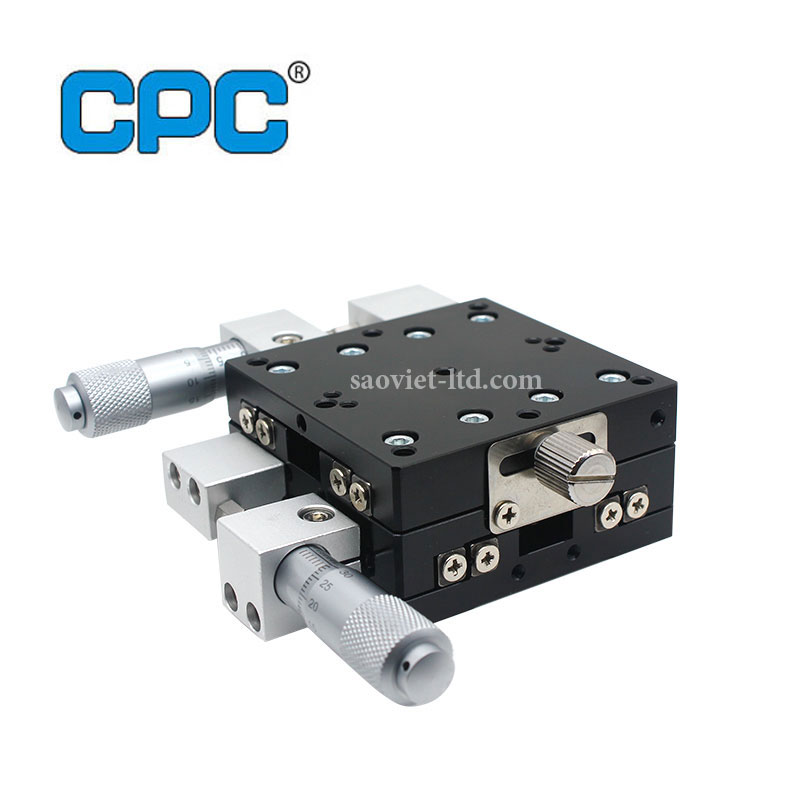

Bộ Bàn Tinh Chỉnh Quang Học Xoay Hai Trục XY Kiểu LY

Mô tả chi tiết: Bộ Bàn Tinh Chỉnh Quang Học Xoay Hai Trục XY Kiểu LY

Bộ bàn tinh chỉnh quang học xoay hai trục XY kiểu LY là thiết bị dịch chuyển chính xác dùng trong các hệ quang học và laser, cho phép điều chỉnh vị trí mẫu theo hai trục X – Y với độ phân giải cao. Sản phẩm được thiết kế theo dạng ray dẫn hướng kết hợp vít micrometer, mang lại độ mượt và độ ổn định tuyệt đối khi tinh chỉnh.

Cấu tạo

Mặt bàn phẳng với nhiều lỗ ren tiêu chuẩn (M4/M6) để gắn gương, thấu kính, cảm biến hoặc các module quang học khác.

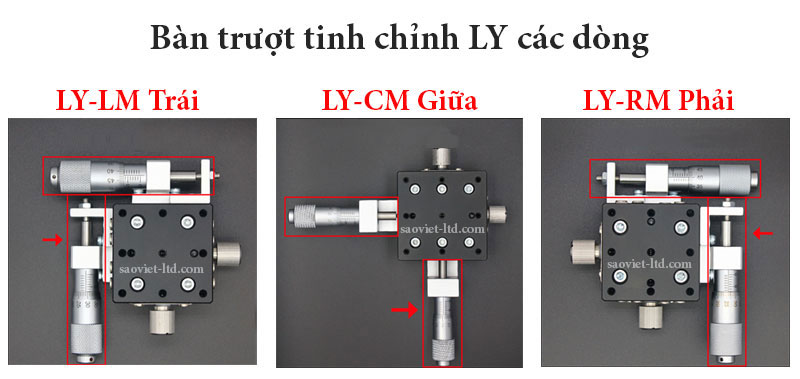

Cơ cấu trượt X – Y sử dụng ray dẫn hướng chính xác và vít micrometer để tinh chỉnh từng bước nhỏ.
Cơ chế xoay XY dạng xoay mặt bàn (Rotation on XY plane): giúp thay đổi góc nhỏ phục vụ việc căn chỉnh hướng chùm tia hoặc hướng quang học.
Vít micrometer tinh chỉnh độ phân giải cao, giúp người dùng kiểm soát dịch chuyển với độ chính xác từng micron.
Khung đế vững chắc, lắp trực tiếp lên bàn quang học hoặc hệ trượt khác.
Cơ cấu khóa nhằm giữ cố định vị trí sau khi tinh chỉnh, đảm bảo hạn chế rung và sai lệch khi vận hành.

Chất liệu

Hợp kim nhôm anodized đen chống oxi hóa, nhẹ nhưng cứng vững.
Thép không gỉ cho toàn bộ vít micrometer và cơ cấu dẫn hướng.
Các linh kiện chuyển động làm từ thép công cụ tôi cứng, đảm bảo độ bền dài hạn.

Ứng dụng

Căn chỉnh thấu kính, gương phản xạ, bộ chia tia, mô-đun laser.
Điều chỉnh sợi quang, cảm biến quang, camera công nghiệp.
Sử dụng trong các thí nghiệm căn chỉnh chùm tia, interferometer, hệ đo lường quang học.
Tích hợp trong hệ thống dịch chuyển nhiều trục X–Y–Z để định vị mẫu chính xác.

Mô tả hoạt động

Thiết bị cho phép tinh chỉnh theo hai trục X và Y bằng vít micrometer với độ mượt cao nhờ ray dẫn hướng chính xác. Bàn cũng có khả năng xoay nhẹ theo mặt phẳng XY để tối ưu hướng chiếu và góc đặt của linh kiện quang học. Các cơ cấu khóa giữ cho vị trí ổn định, đảm bảo độ chính xác trong thời gian dài ngay cả khi có rung nhẹ từ môi trường.
