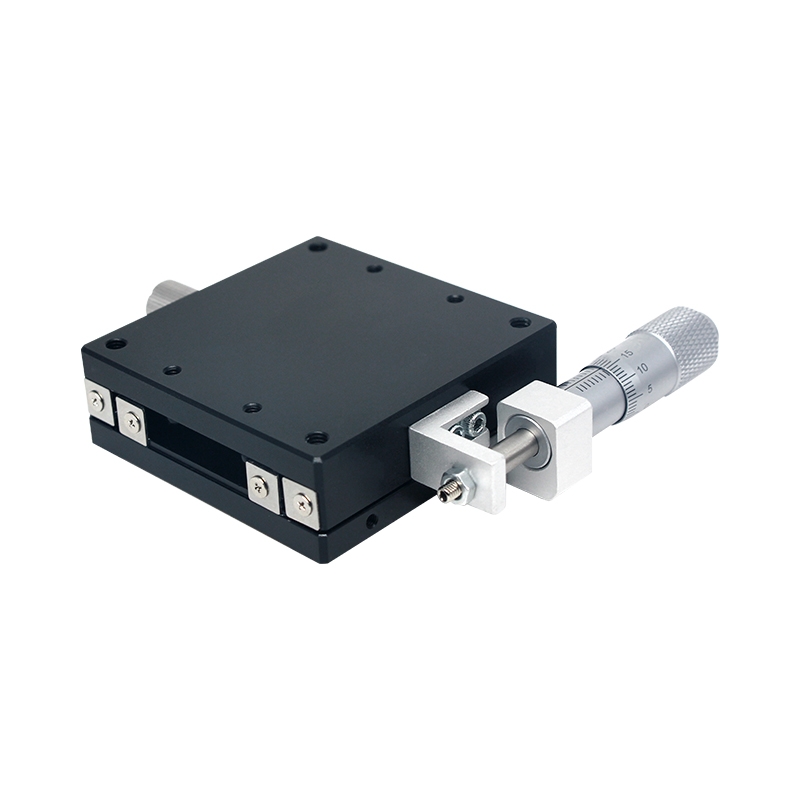

Bệ Dịch Chuyển Tinh Chỉnh Quang Học Trục X Kiểu LGX

Mô tả chi tiết: Bệ Dịch Chuyển Tinh Chỉnh Quang Học Trục X Kiểu LGX

Bệ dịch chuyển tinh chỉnh quang học trục X kiểu LGX là thiết bị dịch chuyển tuyến tính độ chính xác cao, chuyên dùng trong các hệ thống quang học, laser và thí nghiệm cần điều chỉnh vị trí mẫu theo một trục duy nhất. Sản phẩm được chế tạo từ hợp kim nhôm hoặc thép carbon chất lượng cao, bề mặt xử lý anot hóa hoặc mạ đen chống oxi hóa, đảm bảo độ bền cơ học và khả năng hoạt động ổn định trong môi trường phòng thí nghiệm.

Cấu tạo

Mặt bệ dịch chuyển: dạng phẳng, có lỗ ren tiêu chuẩn để gắn các thiết bị quang học, cảm biến hoặc giá đỡ.
Ray trượt tuyến tính dạng rãnh chính xác: giúp chuyển động nhẹ, không rung và có độ lặp lại cao.
Cơ cấu vít micrometer tinh chỉnh: cho phép điều chỉnh vị trí với độ phân giải nhỏ, thường từ 0.01 mm.
Khung đế: chắc chắn, giúp cố định bệ lên bàn quang học hoặc các hệ thống thí nghiệm khác.
Cơ cấu khóa: giúp cố định vị trí sau khi tinh chỉnh để đảm bảo độ ổn định lâu dài.

Chất liệu

Hợp kim nhôm anodized đen hoặc thép không gỉ.
Vít micrometer thép hợp kim bền bỉ.
Ray trượt chính xác bằng thép công cụ C45 hoặc SUS.

Ứng dụng

Điều chỉnh chính xác vị trí trong các hệ thống thí nghiệm quang học, laser, chiếu sáng, gia công vi mô.
Dùng trong căn chỉnh sợi quang, kiểm tra quang học, thiết lập interferometer.
Lắp trong các cụm dịch chuyển nhiều trục X–Y–Z để tạo thành hệ chỉnh vị trí 3D.

Mô tả chi tiết hoạt động

Bệ dịch chuyển LGX cho phép chuyển động dọc theo trục X với độ chính xác và độ mượt cao nhờ cơ cấu ray dẫn hướng và vít tinh chỉnh micrometer. Người dùng có thể xoay núm micrometer để dịch chuyển mặt bệ theo từng bước cực nhỏ, thích hợp cho các thao tác yêu cầu định vị vài micron. Cơ cấu khóa giữ cho bệ đứng yên, tránh sai lệch do rung hoặc tác động từ môi trường.
