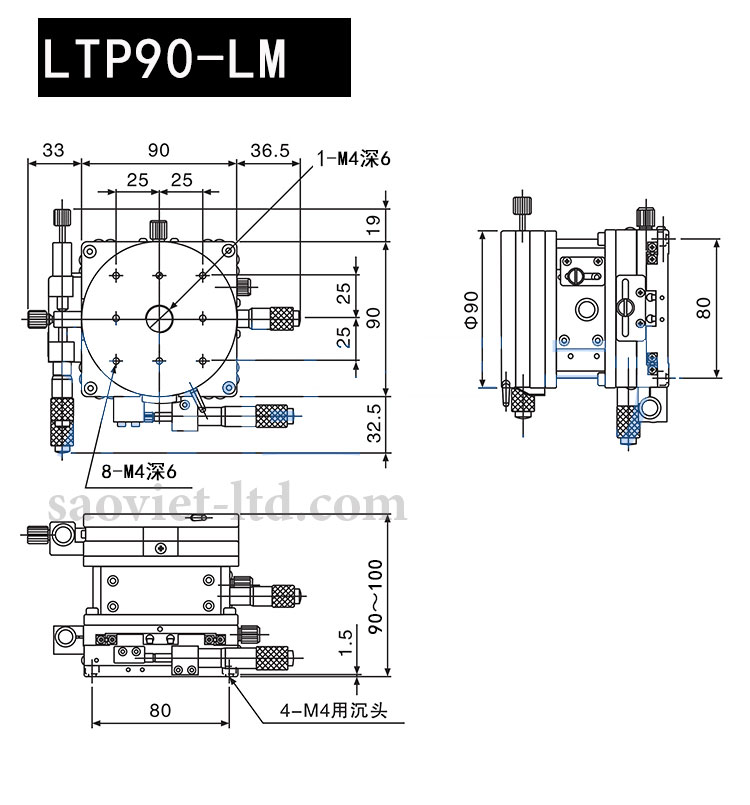

Bộ Bàn Tinh Chỉnh Quang Học Xoay Bốn Trục XYZR Kiểu LTP

Mô tả chi tiết: Bộ Bàn Tinh Chỉnh Quang Học Xoay Bốn Trục XYZR Kiểu LTP

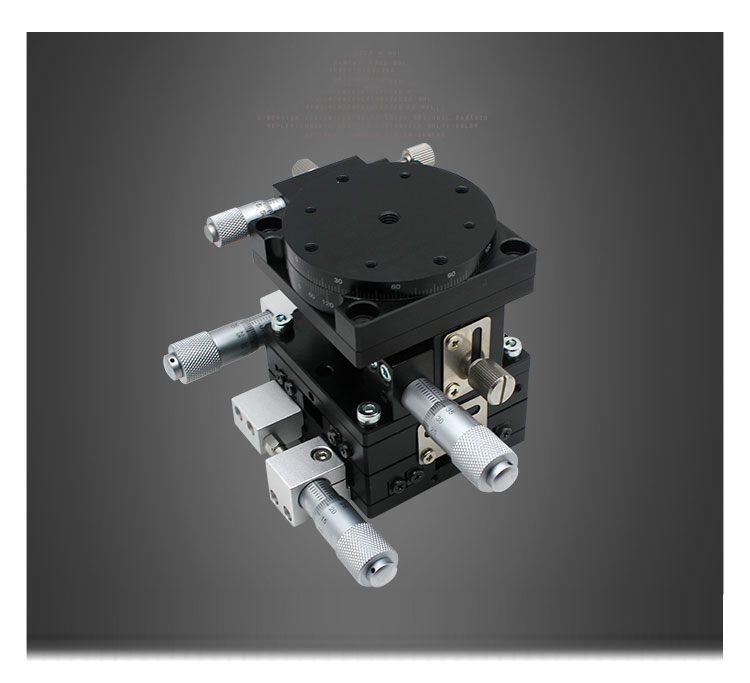

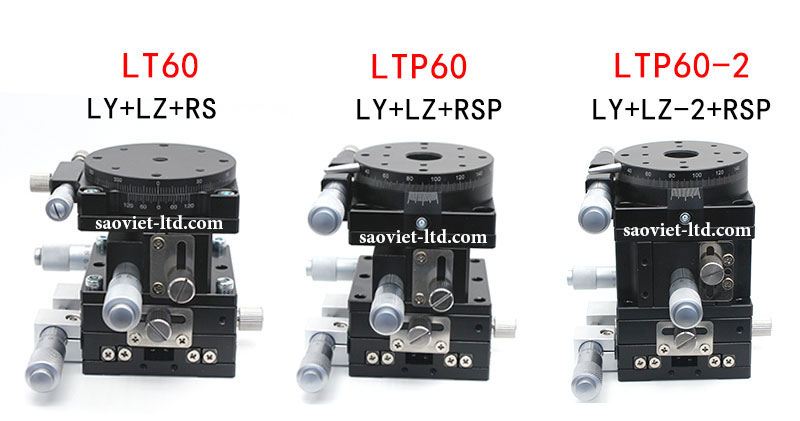

Bộ bàn tinh chỉnh quang học xoay bốn trục XYZR kiểu LTP là thiết bị định vị siêu chính xác cho phép điều chỉnh vị trí theo hai trục tịnh tiến X–Y một trục nâng chỉnh Z và một trục xoay R. Thiết kế đa trục trong một module giúp người dùng tinh chỉnh cả vị trí và góc chiếu một cách đồng bộ phù hợp cho các hệ quang học phức tạp laser interferometer và thiết bị đo lường chính xác.

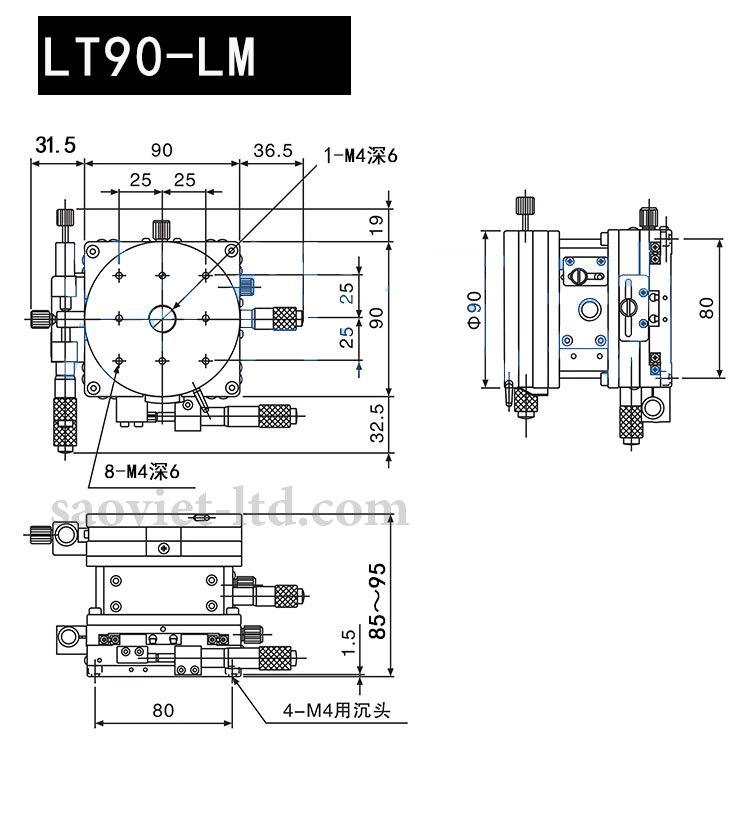

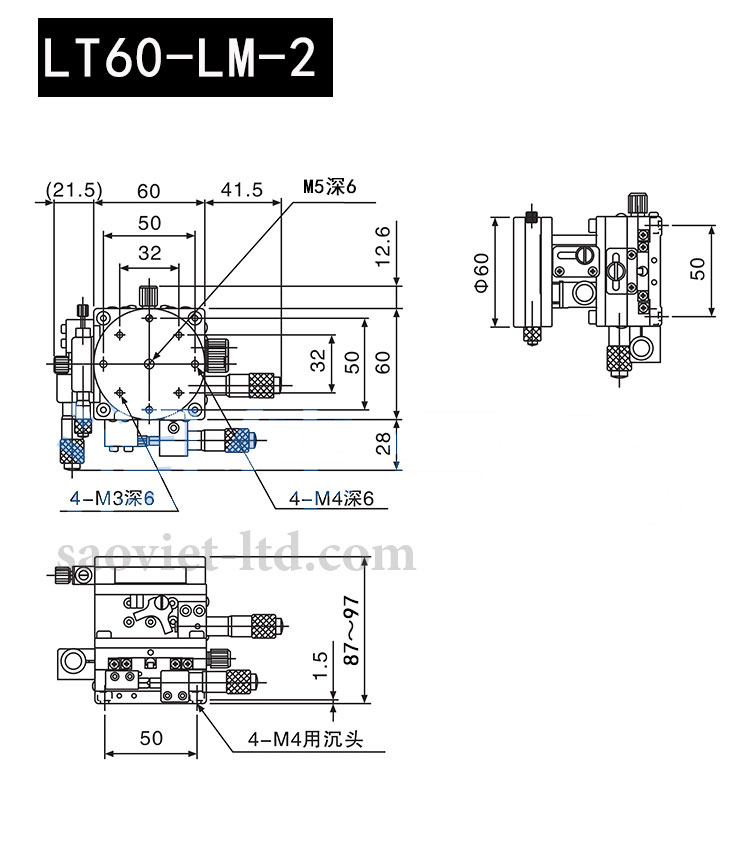

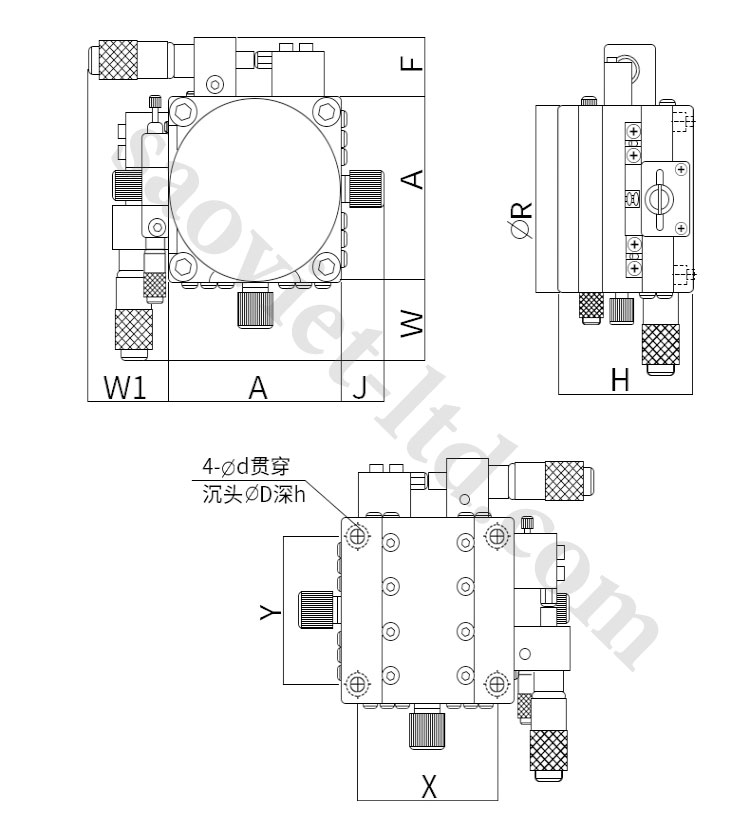

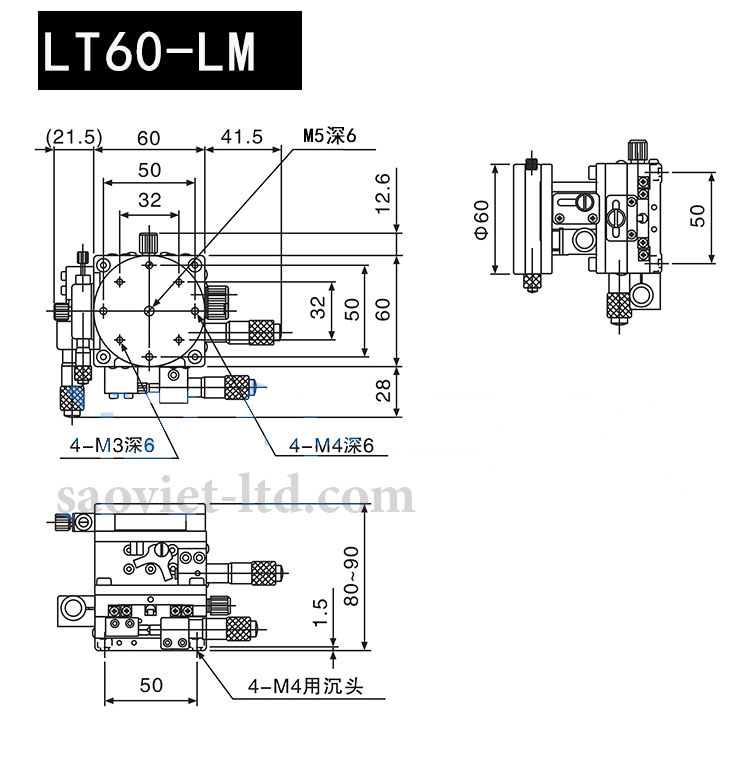

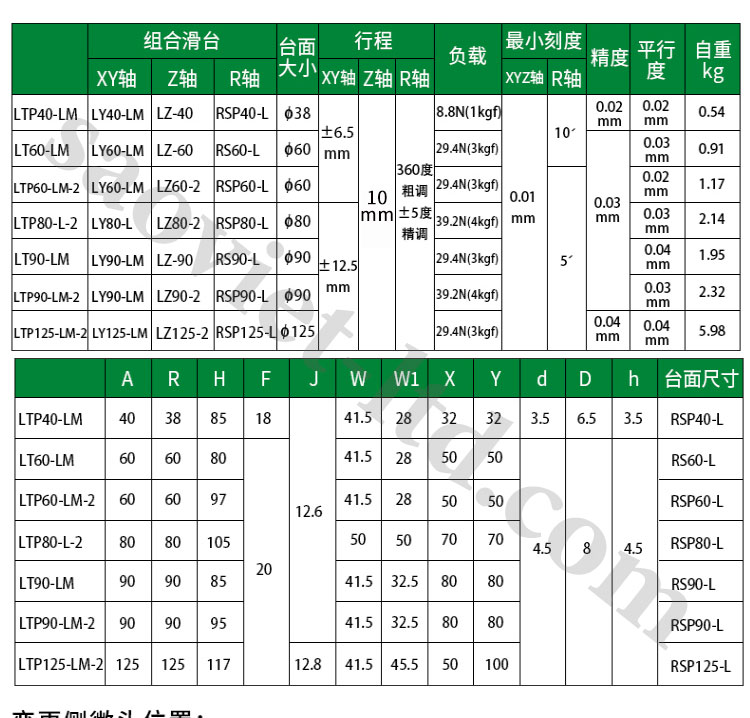

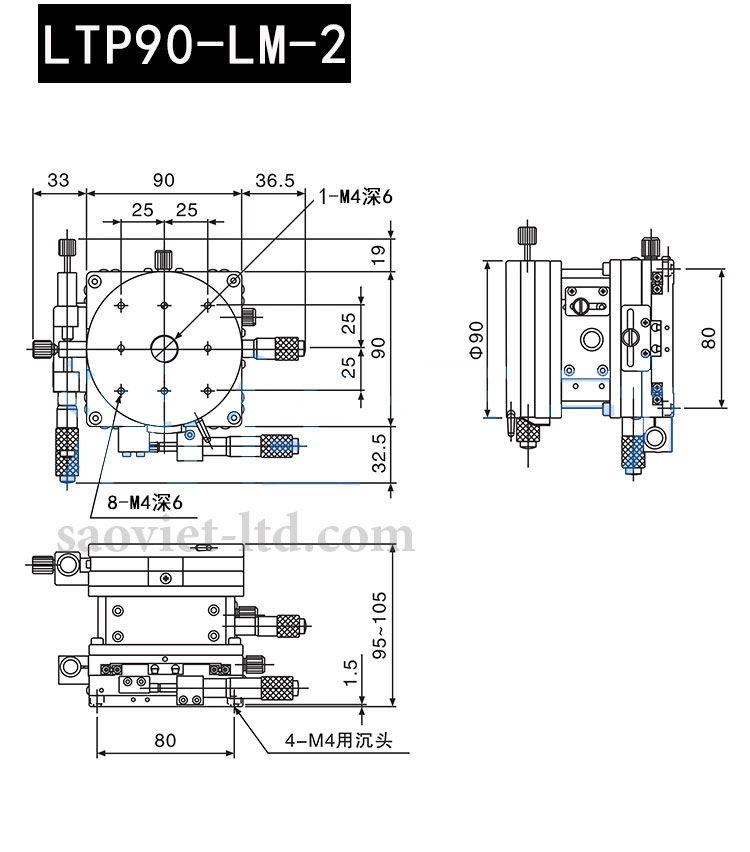

Cấu tạo

• Mặt bàn phẳng tiêu chuẩn: tích hợp nhiều lỗ ren M4/M6 để gắn gương thấu kính camera cảm biến hoặc module laser.

• Cơ cấu trượt X–Y:

  • Dùng ray dẫn hướng tuyến tính độ chính xác cao.

  • Vít micrometer tinh chỉnh cho độ phân giải nhỏ (từng micron).

• Cơ cấu nâng trục Z:

  • Dịch chuyển theo phương thẳng đứng để điều chỉnh độ cao của linh kiện.

  • Sử dụng vít tinh chỉnh hoặc cơ chế nâng vi mô (micro-lift).

• Bàn xoay R (Rotation Stage):

  • Thang chia độ rõ ràng hỗ trợ căn chỉnh góc chính xác.

  • Cơ cấu khóa giúp cố định góc sau khi tinh chỉnh.

• Khung đế vững chắc:

  • Gắn trực tiếp lên bàn quang học hoặc module dịch chuyển khác.

• Cơ cấu khóa an toàn:

  • Khóa độc lập cho từng trục giúp đảm bảo không bị sai lệch sau khi cài đặt.

Chất liệu

• Hợp kim nhôm anodized đen chống oxi hóa giảm trọng lượng nhưng vẫn đảm bảo độ cứng vững.

• Thép không gỉ cho vít micrometer trục xoay và các chi tiết chuyển động.

• Ray dẫn hướng thép công cụ độ chính xác cao chống mài mòn.

Ứng dụng

• Căn chỉnh thấu kính gương bộ chia tia đầu thu laser.

• Dịch chuyển tinh vi trong các hệ thống thí nghiệm quang học interferometer đo lường chính xác.

• Điều chỉnh vị trí và góc của sợi quang camera công nghiệp module laser.

• Lắp đặt trong các cụm dịch chuyển đa trục trong phòng thí nghiệm hoặc dây chuyền sản xuất quang học.

Mô tả chi tiết hoạt động

Thiết bị cho phép điều chỉnh chính xác vị trí trên 4 trục:

• X–Y: dịch chuyển ngang hai phương đảm bảo độ mượt nhờ ray dẫn hướng và micrometer.

• Z: nâng – hạ linh kiện giúp căn chỉnh tiêu cự hoặc độ cao.

• R: xoay bàn theo mặt phẳng ngang tối ưu hướng chùm tia hoặc góc đặt linh kiện.

Việc kết hợp bốn trục cho phép người dùng căn chỉnh đồng thời vị trí – góc – độ cao trong một thiết bị duy nhất giảm sai lệch khi thao tác.

Ưu điểm

• Kết hợp đầy đủ 4 trục XYZR trong một module nhỏ gọn.

• Độ chính xác và độ lặp lại rất cao.

• Chuyển động mượt ít rung nhờ ray dẫn hướng chất lượng cao.

• Linh hoạt cho mọi ứng dụng quang học cần định vị đa chiều.

• Dễ lắp đặt dễ kết hợp với hệ thống X–Y–Z hoặc các module khác.

• Độ ổn định cao ngay cả khi hoạt động trong thời gian dài.
