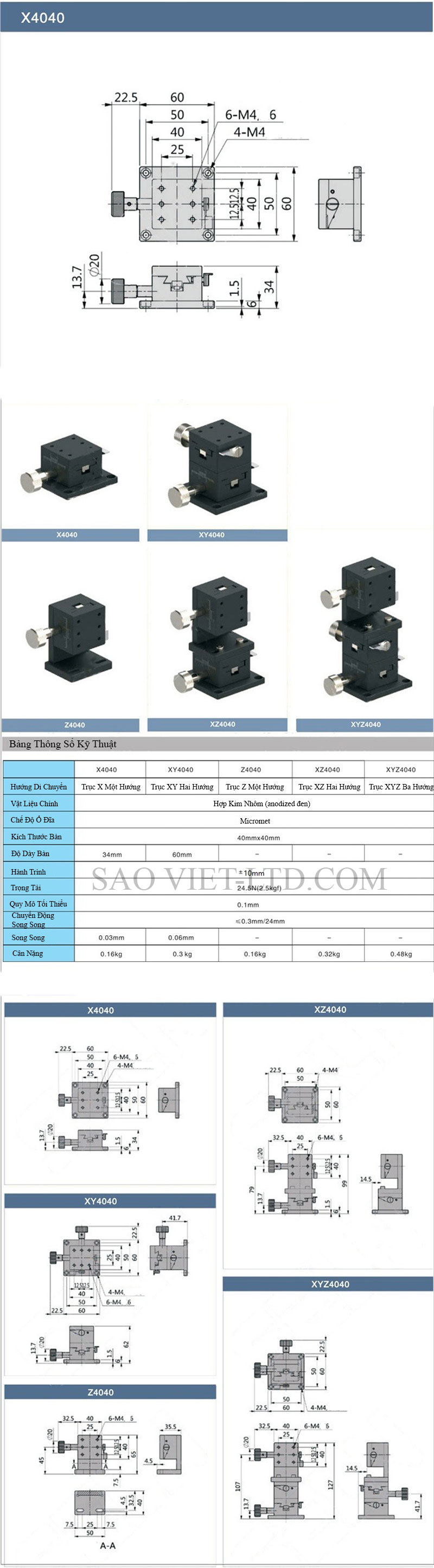

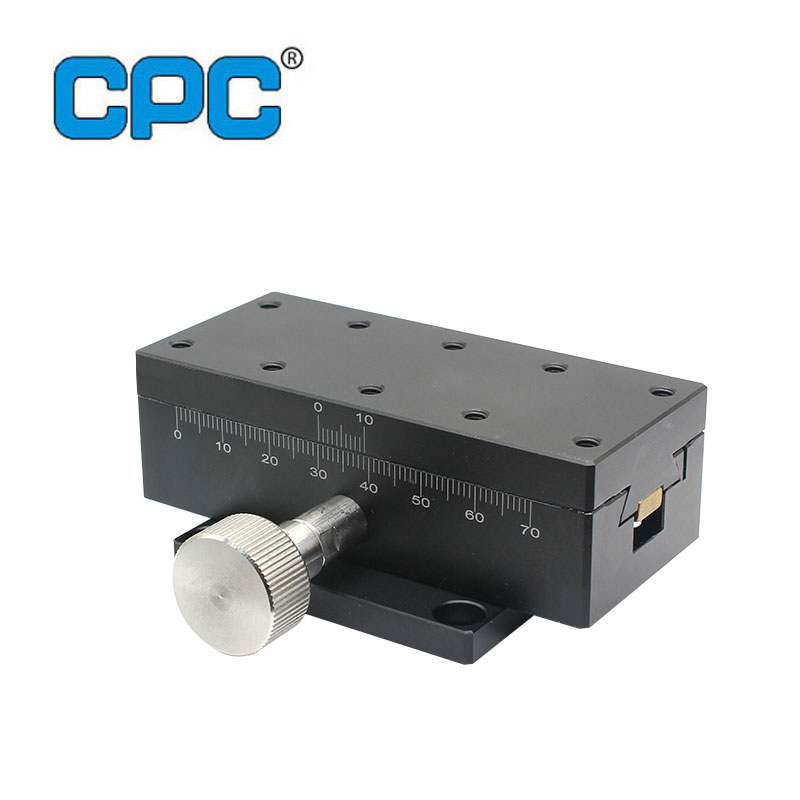

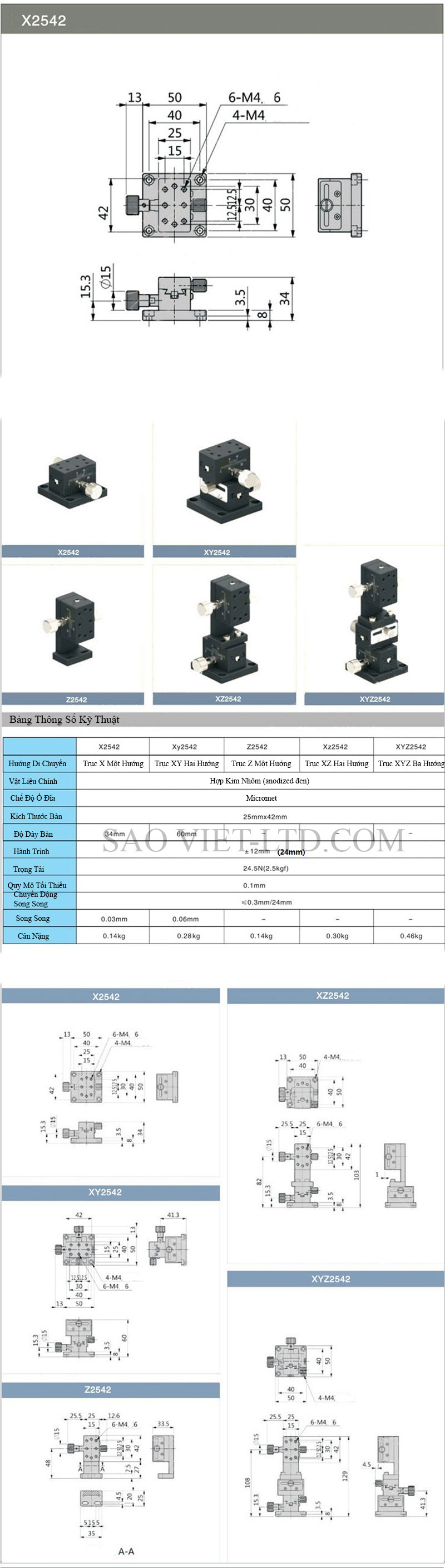

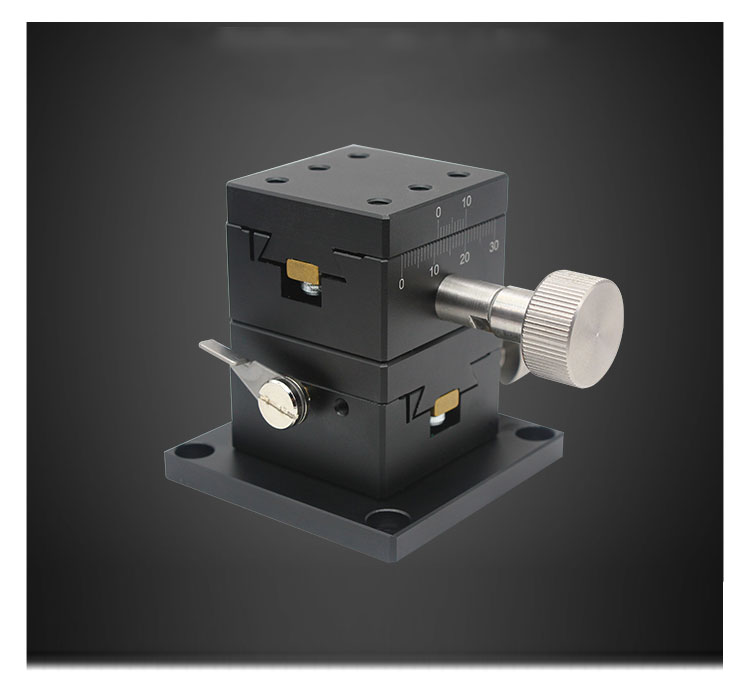

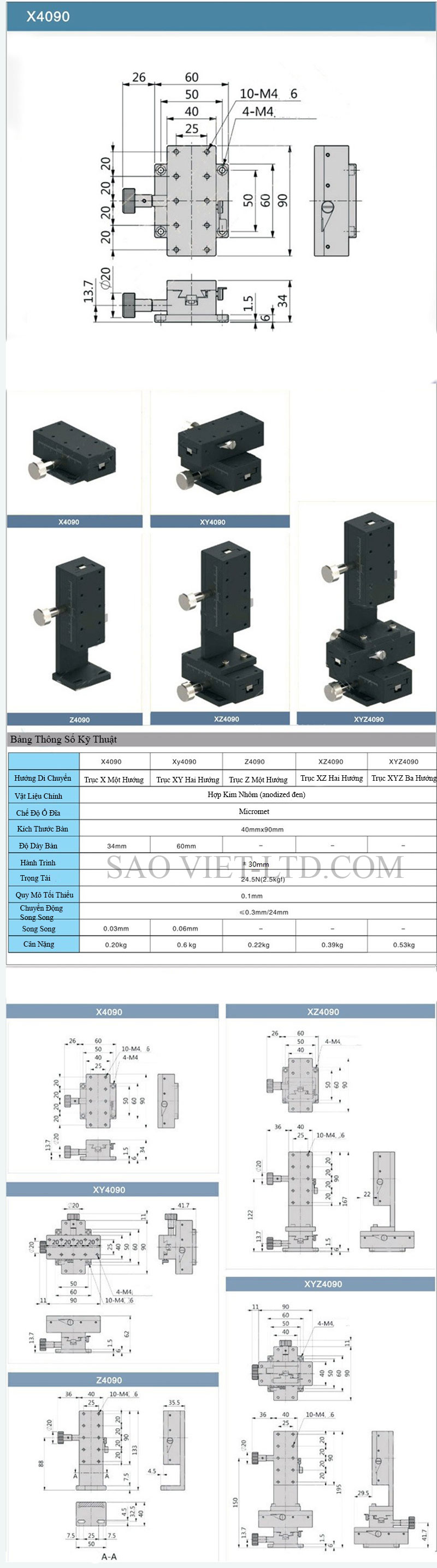

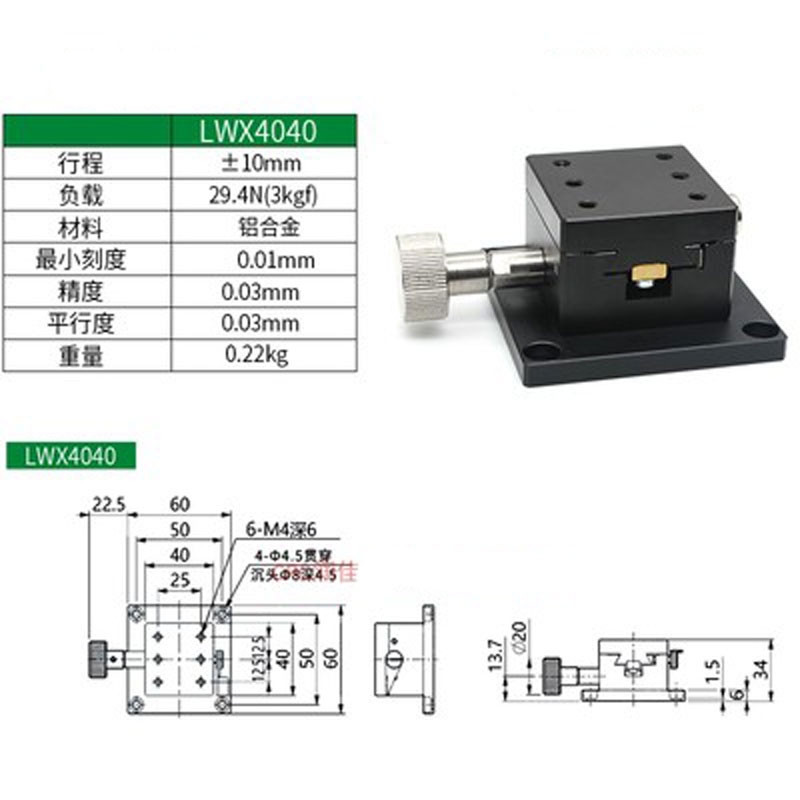

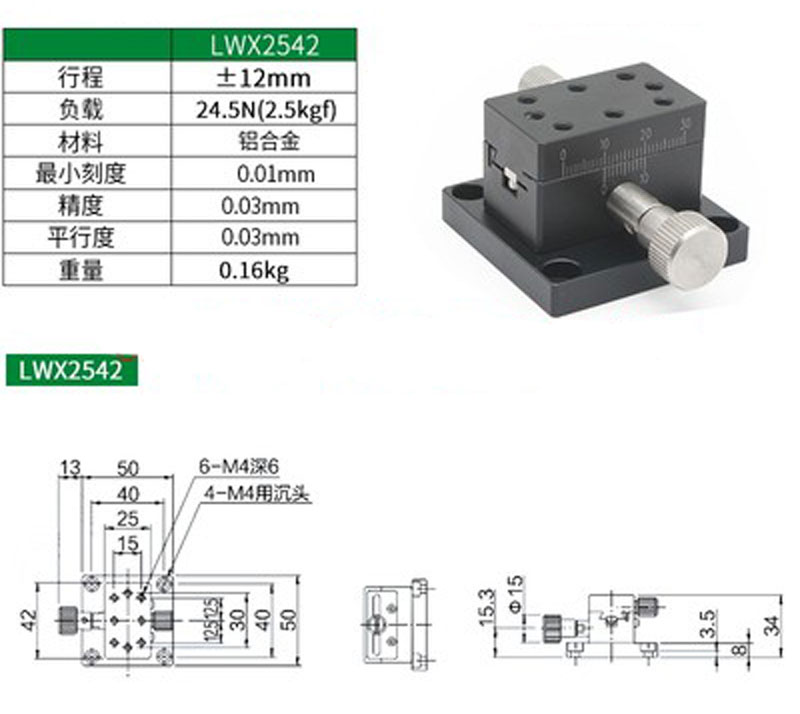

Mô tả chi tiết Bộ Bàn Tinh Chỉnh Quang Học Trục X – Kiểu LW
Bộ bàn tinh chỉnh quang học trục X kiểu LW là bàn dịch chuyển tuyến tính một trục, dùng để điều chỉnh vị trí chính xác trong các hệ thống quang học, thí nghiệm vật lý và thiết bị đo lường. Thiết kế nhỏ gọn, độ chính xác cao và chuyển động mượt giúp tối ưu căn chỉnh các linh kiện như thấu kính, gương, cảm biến hoặc mẫu thử.
1. Cấu tạo
-
Mặt bàn (top plate): Gia công nhôm hoặc thép, có lỗ ren tiêu chuẩn (M4, M6…) để gắn giá đỡ quang học, gương hoặc bộ gá thí nghiệm.
-
Hệ dẫn hướng tuyến tính: Sử dụng ray bi hoặc con lăn chéo (crossed-roller bearing), đảm bảo chuyển động mượt, dung sai thấp và không bị rung lắc.
-
Cơ cấu điều chỉnh (drive):
-
Dùng micrometer hoặc vít tinh chỉnh bước nhỏ.
-
Cho phép điều chỉnh vị trí chính xác tới micron.
-
-
Lò xo chống rơ (anti-backlash): Một số model LW tích hợp lò xo đẩy giúp loại bỏ khe hở, tăng độ ổn định khi đảo chiều.
-
Đế cố định: Phần đế chắc chắn, có lỗ ren để gắn lên bàn quang hoặc khung máy.
-
Khóa trục (optional): Cho phép giữ cố định bàn tại vị trí sau khi tinh chỉnh.
2. Chất liệu
-
Thân bàn: Nhôm gia công CNC, anodized chống oxi hóa.
-
Ray dẫn hướng: Thép tôi cứng, chịu mài mòn.
-
Micrometer: Hợp kim thép chịu lực, độ chính xác cao.
3. Đặc điểm nổi bật
-
Điều chỉnh tuyến tính êm, ổn định và độ chính xác cao.
-
Kết cấu cứng vững, hạn chế sai số khi mang tải.
-

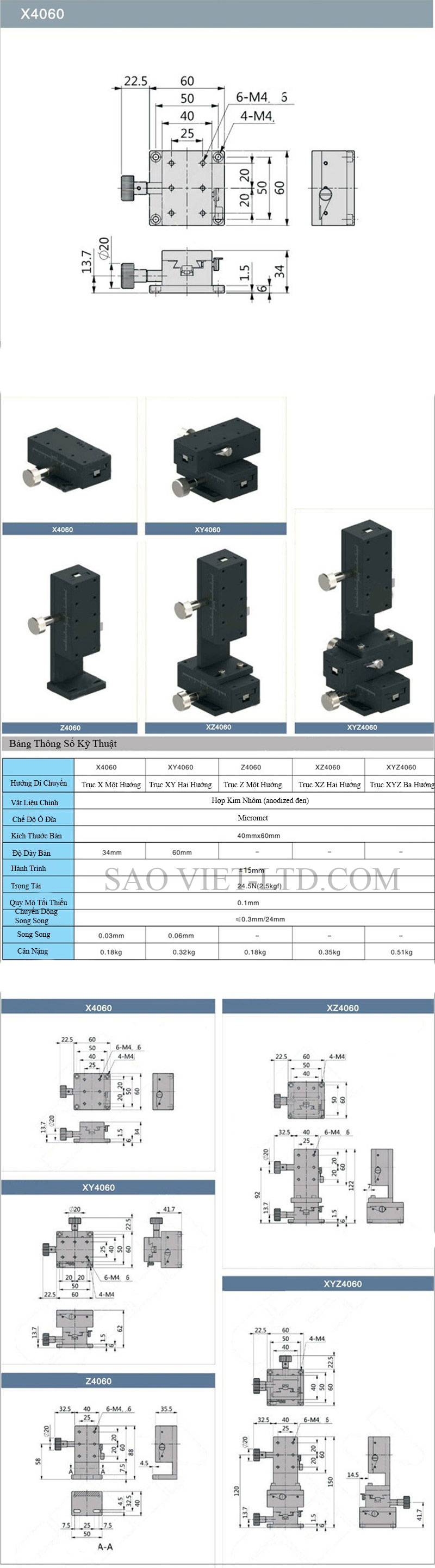

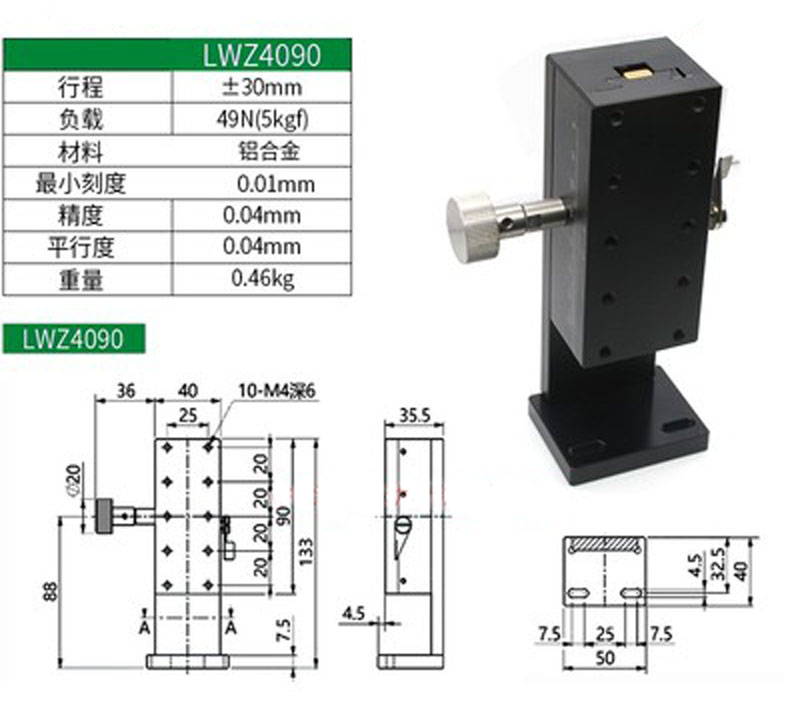

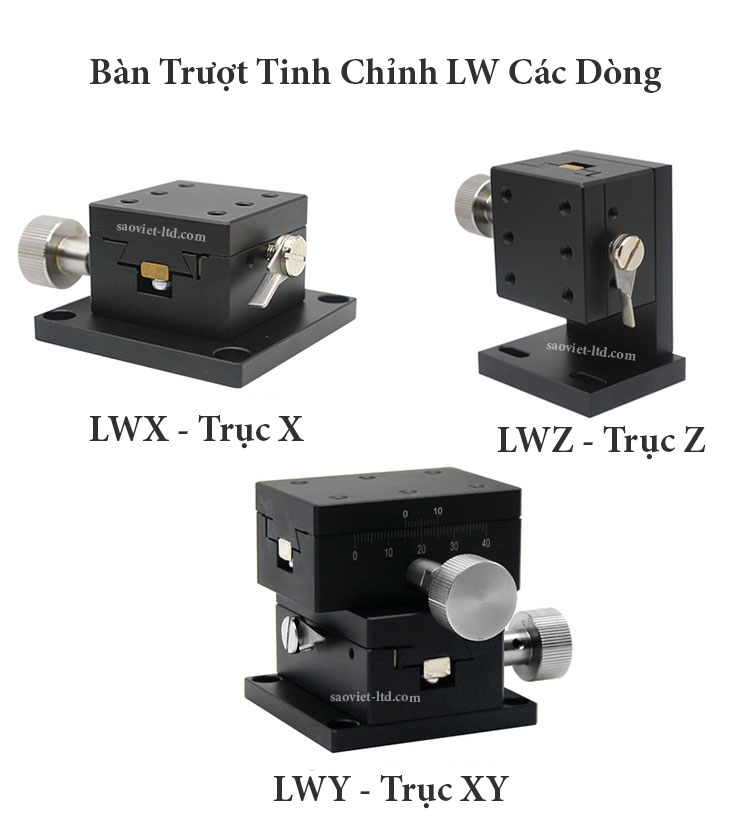

Thiết kế gọn, dễ kết hợp với các bàn trượt XY, XYZ hoặc các hệ quang học khác.
-
Vị trí micrometer được tối ưu để thao tác thuận tiện và ít ảnh hưởng đến độ rung.
-
Tương thích với nhiều thiết bị và phụ kiện quang học tiêu chuẩn.
4. Ứng dụng
-
Hệ thống laser, interferometer, các cụm căn chỉnh quang học.
-
Thí nghiệm vật lý: điều chỉnh mẫu, cảm biến, detector.
-
Máy đo chính xác, thiết bị quan sát.
-
Các module tự động hóa nhỏ cần tinh chỉnh thủ công.
