Mô tả chi tiết:
Bàn trượt tay tinh chỉnh XDTLS80/100/150/200 trục X là thiết bị cơ khí chính xác cao, chuyên dùng để điều chỉnh vi dịch chuyển theo phương ngang (trục X) trong các ứng dụng yêu cầu độ ổn định, độ chính xác và độ lặp lại cao như quang học, đo lường, cơ điện tử và hệ thống thí nghiệm.
-

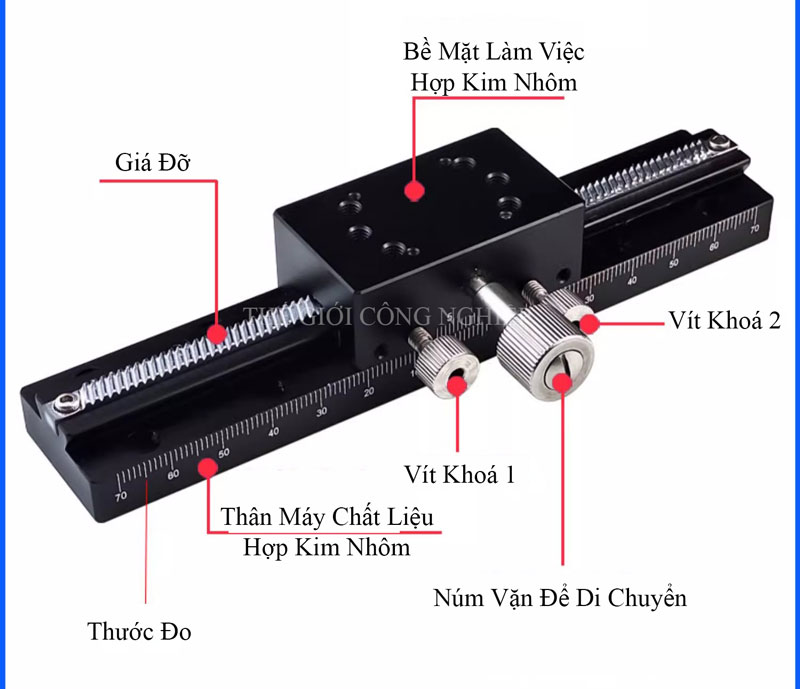

Cấu tạo:
-
Thân bàn trượt: chế tạo từ hợp kim nhôm hoặc thép không gỉ, được xử lý anod hóa chống ăn mòn và oxy hóa, giúp tăng độ bền và thẩm mỹ.
-
Cơ cấu truyền động: sử dụng bộ truyền bánh răng – thanh răng (gear & rack), cho phép điều chỉnh mượt mà, phản hồi tốt và độ chính xác cao trong từng lần vi chỉnh.
-
Ray dẫn hướng: dạng rãnh đuôi én (dovetail guideway), giúp chuyển động tuyến tính ổn định, không rung lắc và ít độ rơ cơ học.
-
Núm xoay vi chỉnh: thiết kế tiện dụng, dễ thao tác bằng tay, cho phép điều chỉnh vị trí chính xác đến từng micron.
-
-
Thông số kỹ thuật điển hình (tùy theo model 80/100/150/200):
-
Chiều dài hành trình: 80 mm, 100 mm, 150 mm, 200 mm.
-
Độ chính xác điều chỉnh: ±0.01 mm hoặc tốt hơn.
-
Tải trọng chịu được: tùy theo kích thước, thường từ 10–30 kg.
-
Vật liệu: Nhôm hợp kim cao cấp hoặc thép không gỉ.
-
Bề mặt: Anod hóa màu đen hoặc bạc mờ (chống phản quang).
-
-
Ứng dụng:
-
Sử dụng trong hệ thống căn chỉnh quang học, thí nghiệm laser, kính hiển vi, hệ đo chính xác, hệ thống tự động hóa và robot.
-
Thích hợp với phòng thí nghiệm, nhà máy sản xuất linh kiện điện tử, cơ khí chính xác, và các ngành yêu cầu đo lường cao.
-
-
Ưu điểm nổi bật:
-
Truyền động bánh răng – thanh răng giúp phản hồi nhanh, không bị trượt như loại trượt ma sát.
-
Dẫn hướng đuôi én chắc chắn, chịu tải tốt và đảm bảo chuyển động tuyến tính ổn định.
-
Kết cấu nhỏ gọn, dễ tích hợp vào các hệ thống đo lường hoặc gá lắp thiết bị khác.
-
Đa dạng kích thước hành trình (80 – 200 mm) phù hợp nhiều nhu cầu sử dụng.
-
