Mô tả chi tiết: Bộ Bàn Tinh Chỉnh Quang Học Trục R – Kiểu RS / RSP
Bộ bàn tinh chỉnh quang học trục R kiểu RS/RSP là bộ gá xoay chính xác dùng để điều chỉnh góc quay quanh một trục, phù hợp cho các hệ thống quang – cơ học yêu cầu độ chính xác cao. Thiết kế vững chắc, góc xoay mượt và có khả năng điều chỉnh tinh giúp căn chỉnh chính xác các linh kiện như gương, bộ dịch chùm tia, cảm biến và các mô-đun laser.
1. Cấu tạo
-
Đế và thân bàn xoay:
Gia công từ hợp kim nhôm hoặc thép, bề mặt xử lý anodize chống oxi hóa. Kết cấu cứng vững giúp giữ ổn định khi tải trọng tăng. -

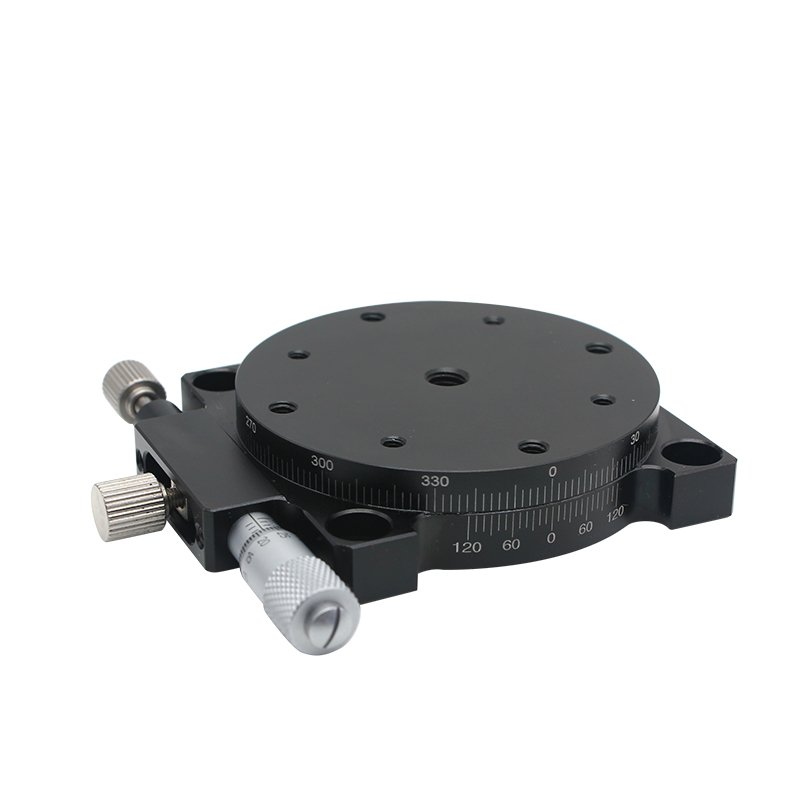

Bàn xoay (Rotary Stage):
Tấm mặt trên có chia vạch và lỗ ren tiêu chuẩn để gắn gương, thấu kính, holder, hoặc các bộ gá quang học khác. -
Ổ xoay chính xác:
Sử dụng ổ bi kim hoặc ổ bi tiếp xúc góc giúp chuyển động xoay mượt, độ lệch trục nhỏ, giữ độ chính xác ổn định trong suốt hành trình. -
Cơ cấu điều chỉnh tinh (micrometer hoặc vít tinh):
Cho phép điều chỉnh góc xoay cực nhỏ, phù hợp căn chỉnh laser hoặc thí nghiệm quang học.-

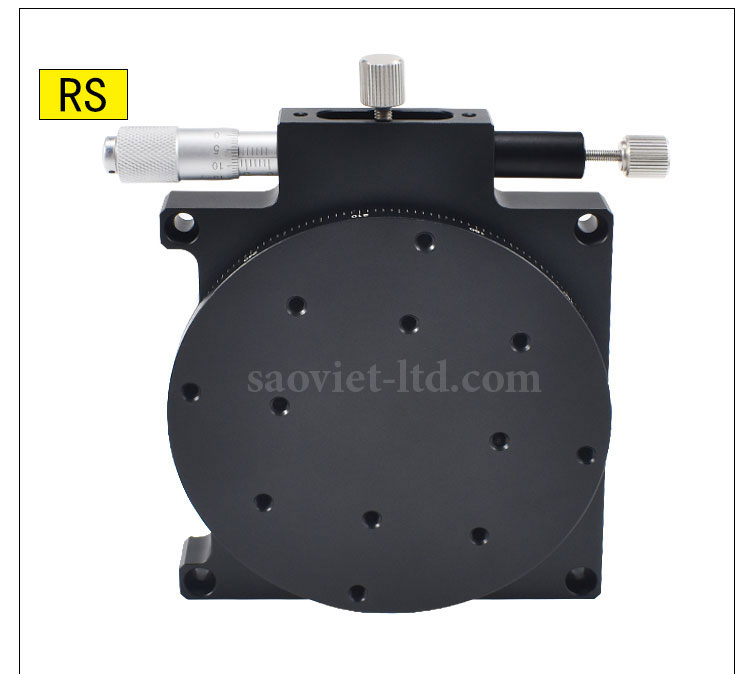

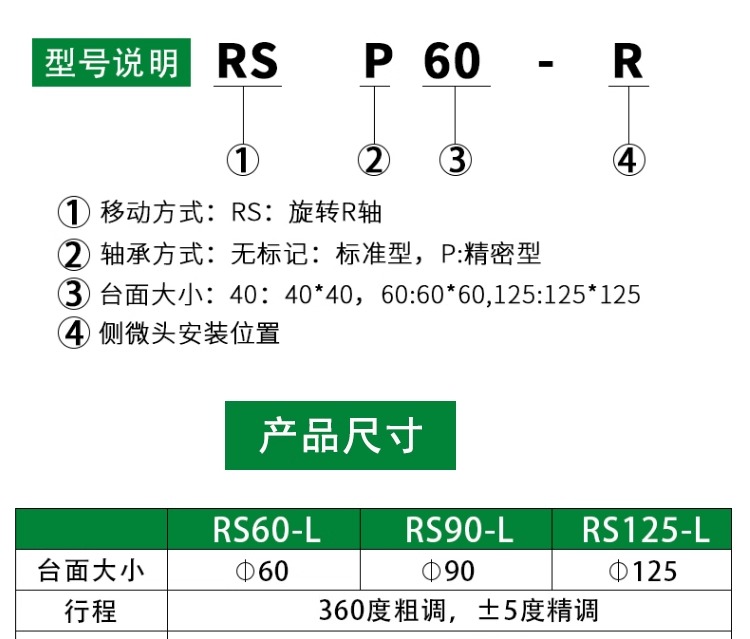

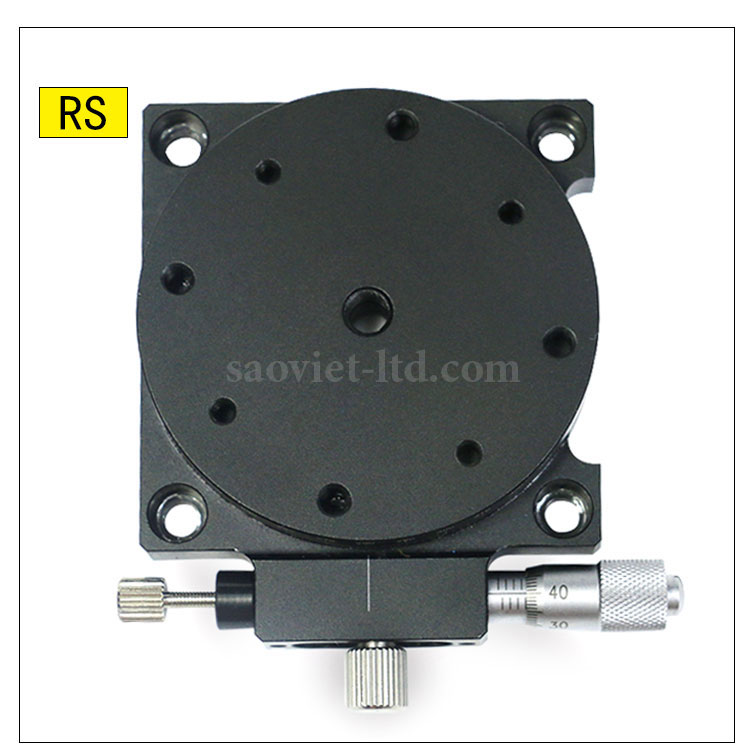

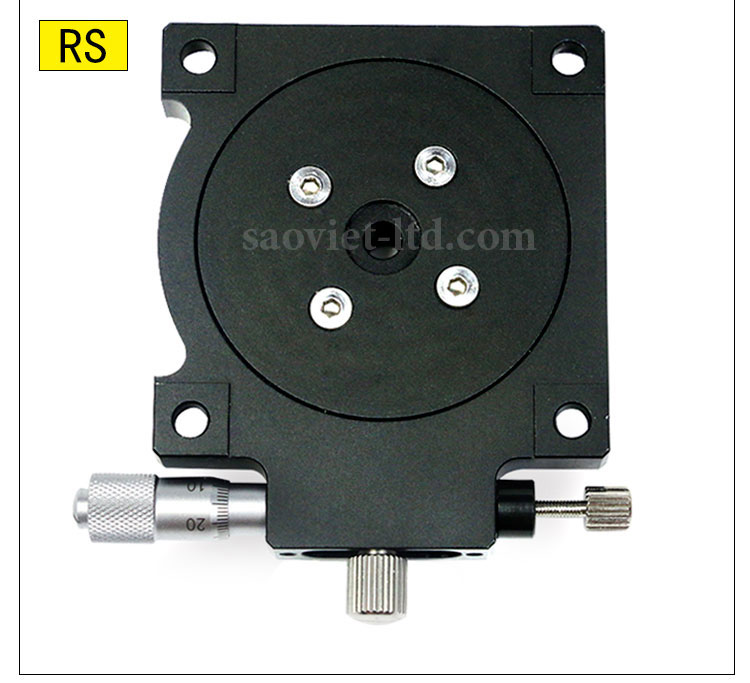

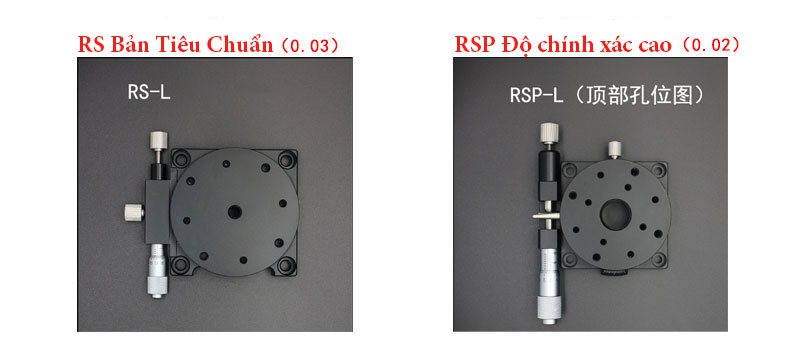

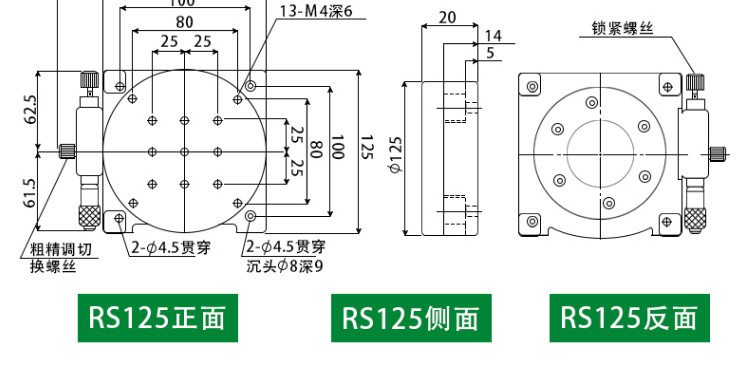

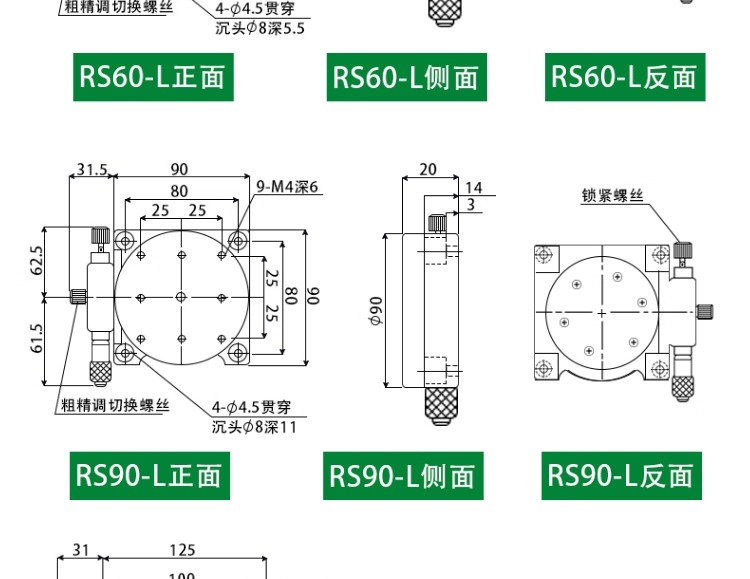

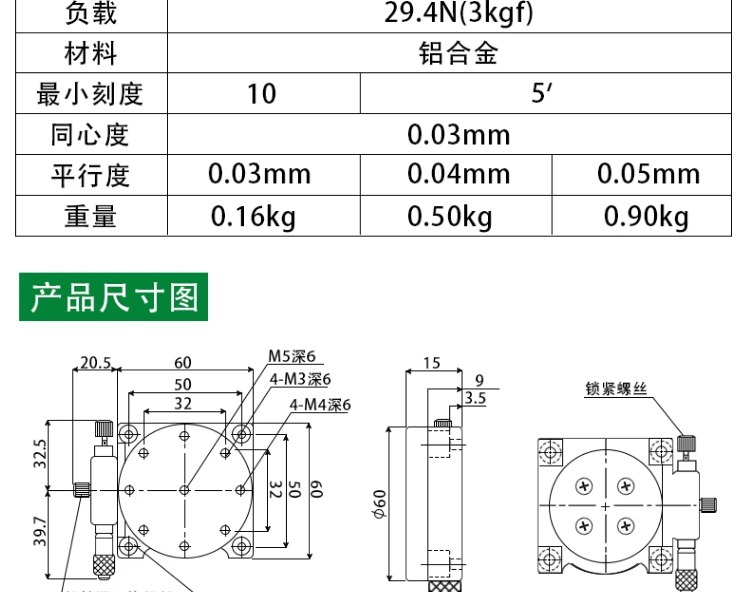

Phiên bản RS: điều chỉnh tiêu chuẩn.
-

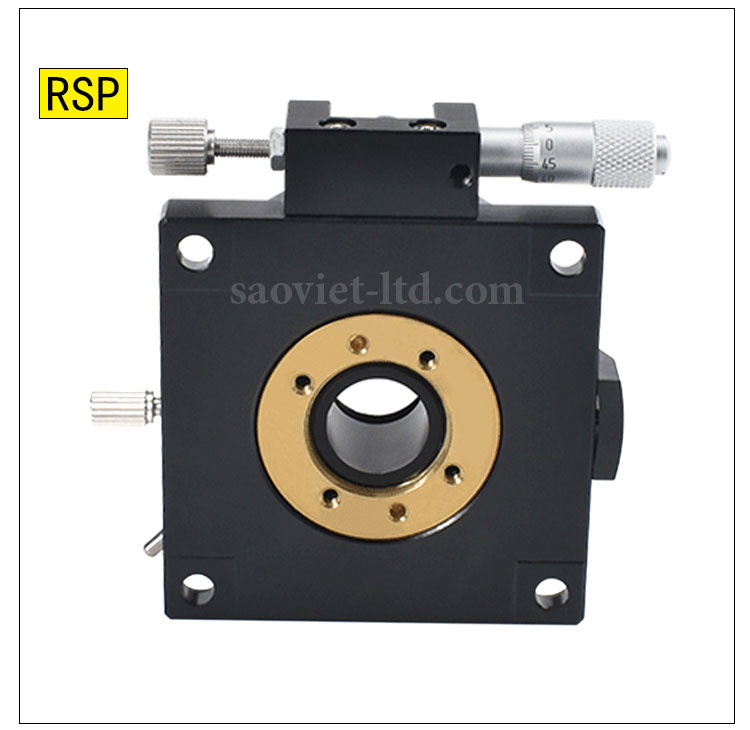

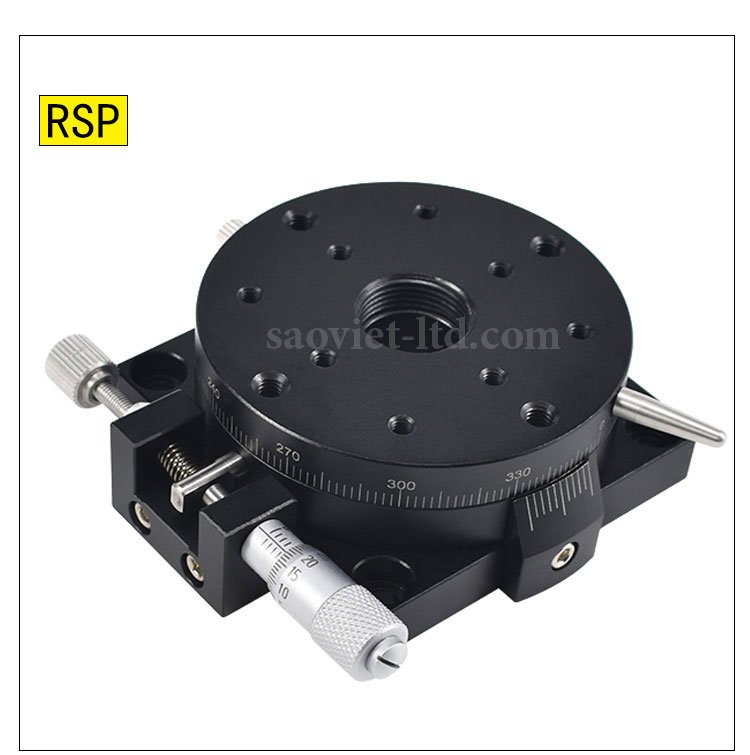

Phiên bản RSP: điều chỉnh tinh hơn, thường dùng micrometer bước nhỏ hoặc vít tinh chống rơ.
-
-
Lò xo hoặc cơ cấu chống rơ (anti-backlash):
Giúp loại bỏ khe hở cơ học, đảm bảo độ lặp lại cao khi xoay theo hai chiều. -
Khóa góc (Locking Mechanism):
Cho phép khóa bàn ở vị trí cố định sau khi chỉnh, tránh lệch khi mang tải hoặc rung động.
2. Chất liệu
-
Thân và bàn xoay: Hợp kim nhôm CNC, anodize đen hoặc xám.
-
Ổ bi: Thép tôi cứng chịu mài mòn.
-
Micrometer / vít tinh: Thép hợp kim độ chính xác cao.
3. Tính năng nổi bật
-
Điều chỉnh góc xoay chính xác, chuyển động mượt và ổn định.
-
Độ phân giải cao, phù hợp thao tác căn chỉnh laser, quang học tinh vi.
-
Phiên bản RSP cho khả năng chỉnh tinh cực nhỏ, giảm sai số khi cần góc xoay chính xác tới mức micron.
-
Kết cấu cứng vững, độ lệch trục nhỏ nên thiết bị gắn trên bàn không bị rung.
-
Tích hợp các lỗ ren tiêu chuẩn, dễ dàng kết hợp với hệ thống XY, XYZ hoặc các module khác.
-
Khả năng khóa góc chắc chắn, hạn chế trôi vị trí theo thời gian.
4. Ứng dụng
-
Căn chỉnh gương, bộ điều hướng tia laser, thấu kính trong hệ quang học.
-
Điều chỉnh góc quay trong interferometer, hệ đo laser, cảm biến quang.
-
Dùng trong thí nghiệm vật lý, phòng lab R&D, các thiết bị đo lường chính xác.
-
Thiết kế module quang tự động hoặc bán tự động.
