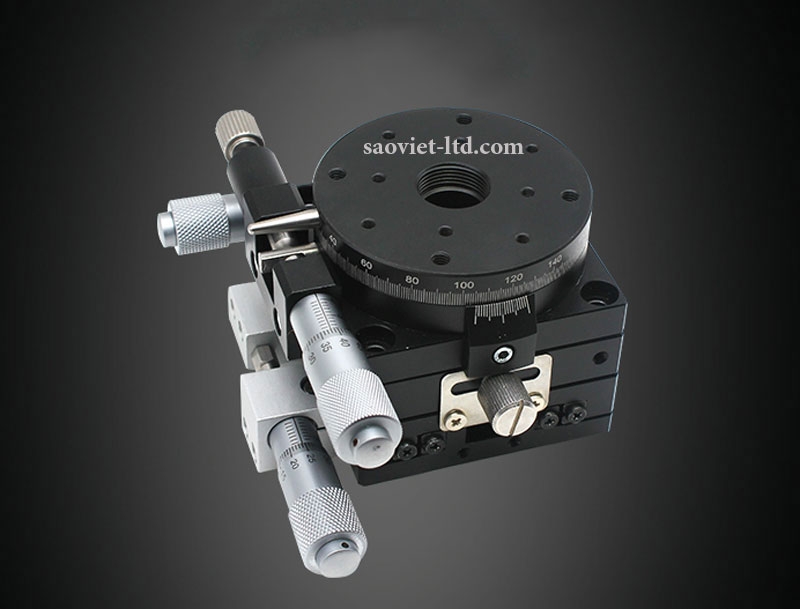

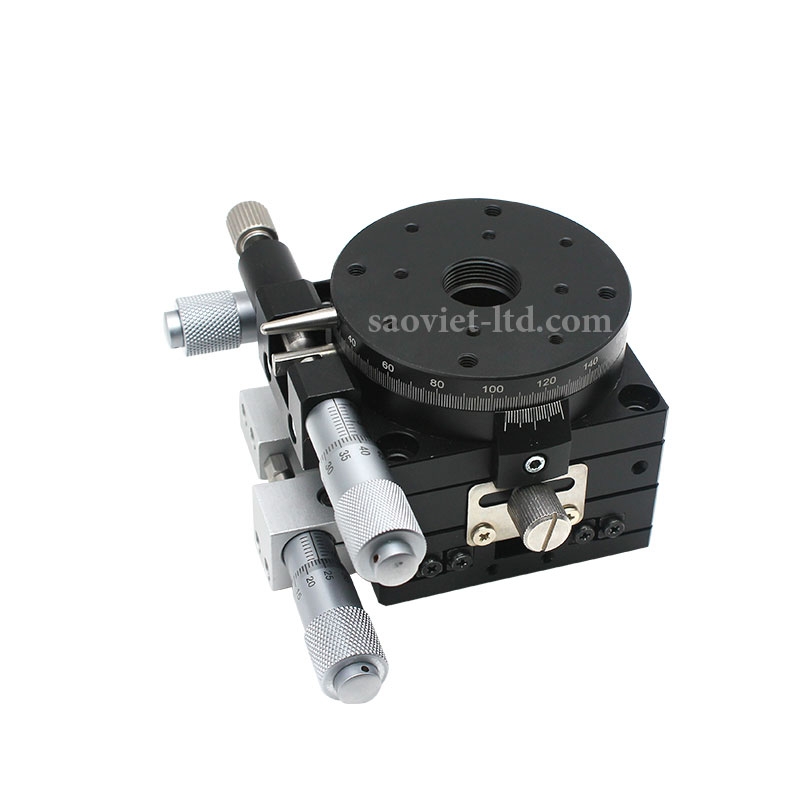

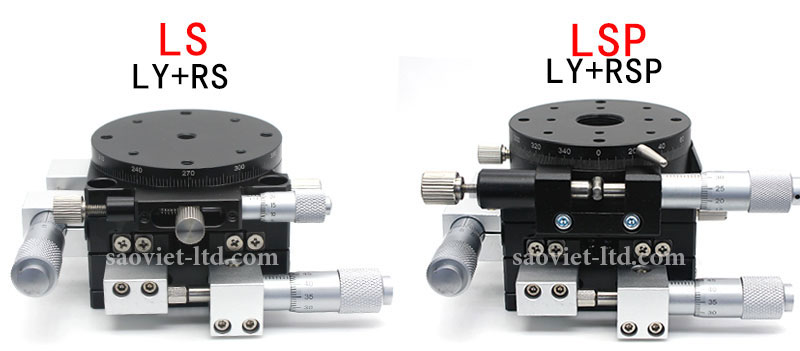

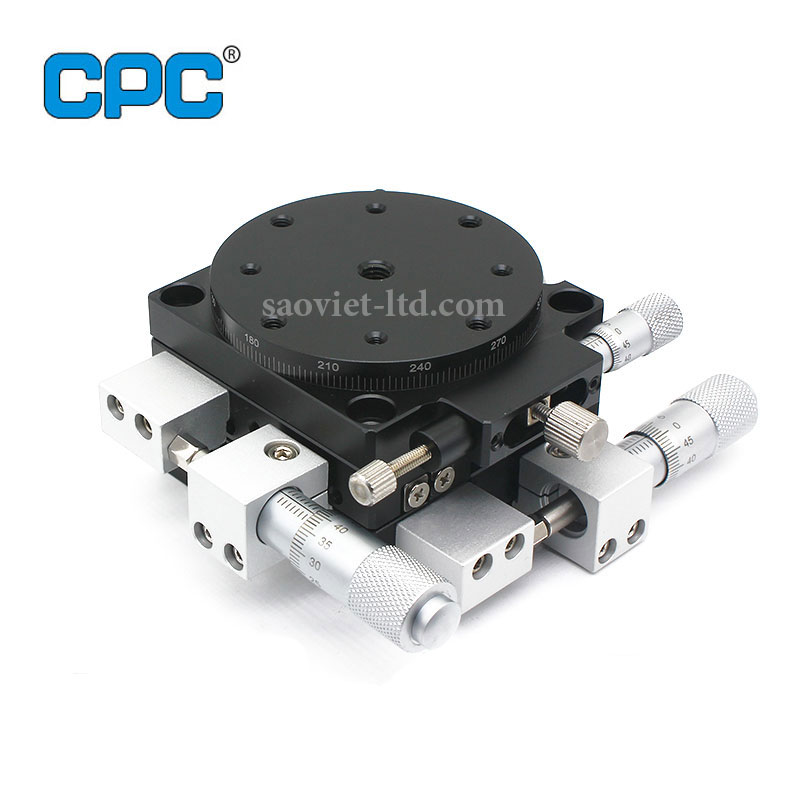

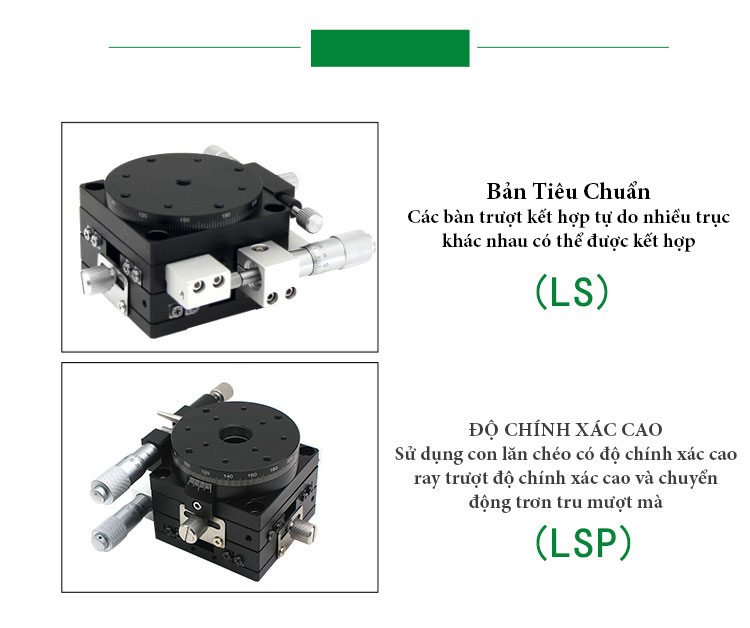

Bộ Bàn Tinh Chỉnh Quang Học Xoay Ba Trục XYR Kiểu LS

Mô tả chi tiết: Bộ Bàn Tinh Chỉnh Quang Học Xoay Ba Trục XYR Kiểu LS

Bộ bàn tinh chỉnh quang học xoay ba trục XYR kiểu LS là thiết bị định vị chính xác dùng trong các ứng dụng quang học – laser – đo lường, cho phép điều chỉnh vị trí theo hai trục tịnh tiến X, Y và một trục xoay R. Thiết kế này giúp căn chỉnh mẫu, gương, thấu kính hoặc cảm biến một cách linh hoạt, chính xác và ổn định trong môi trường thí nghiệm.

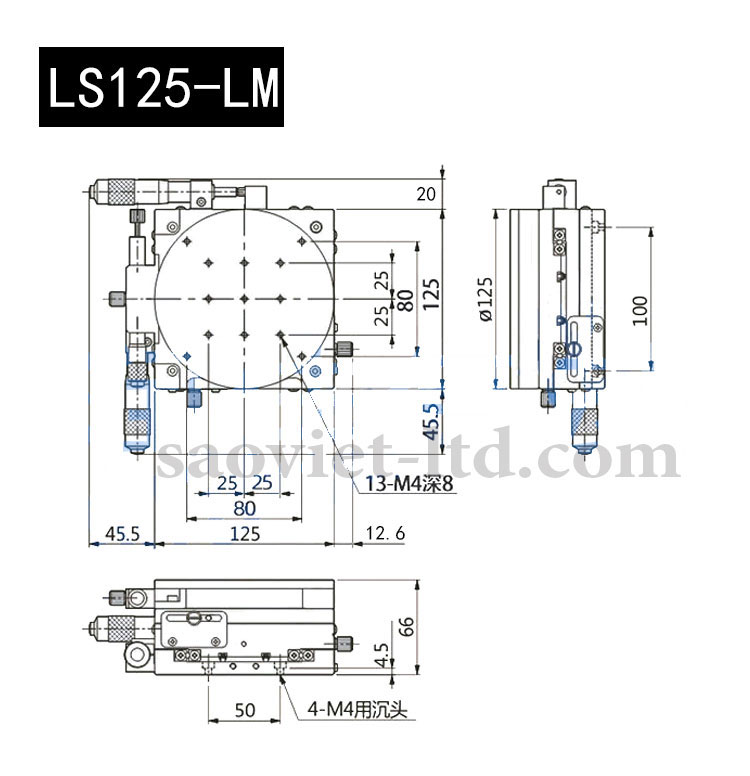

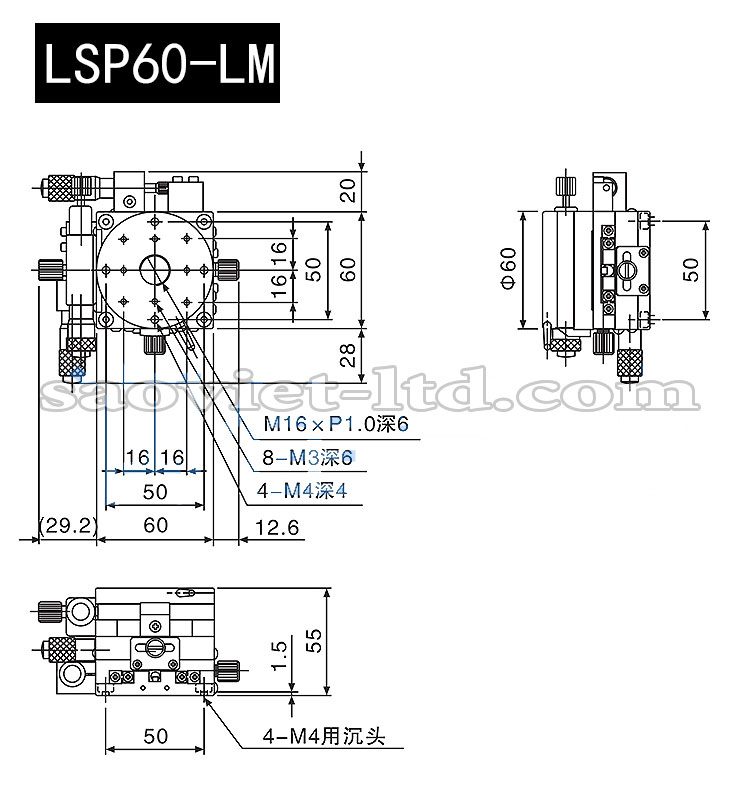

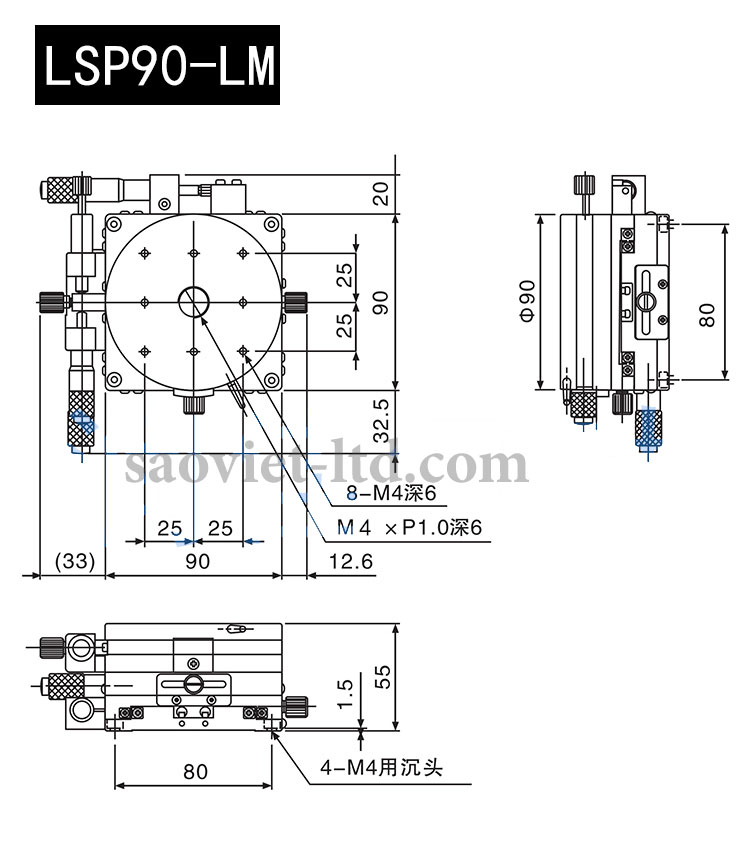

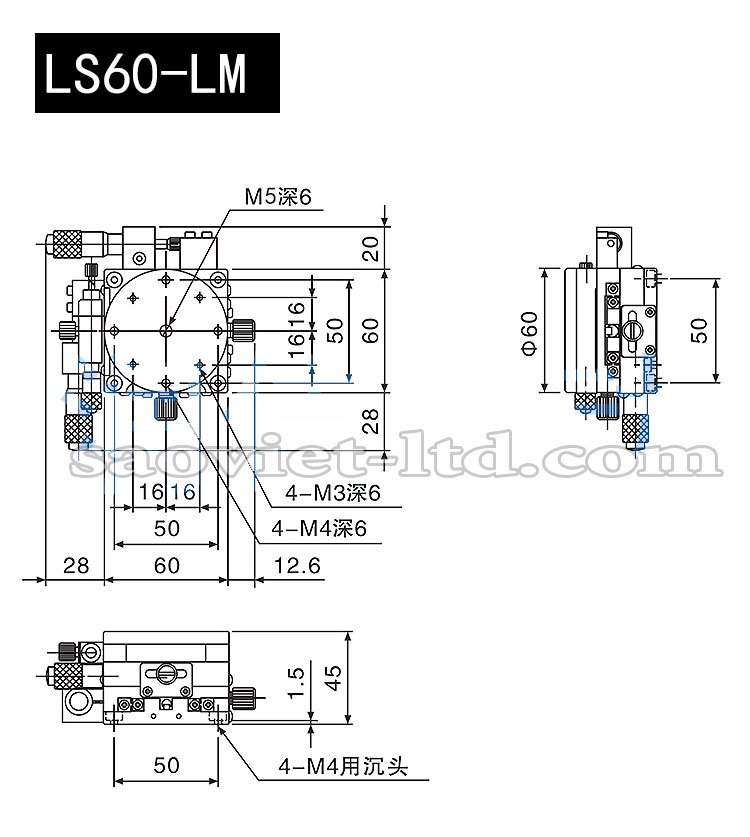

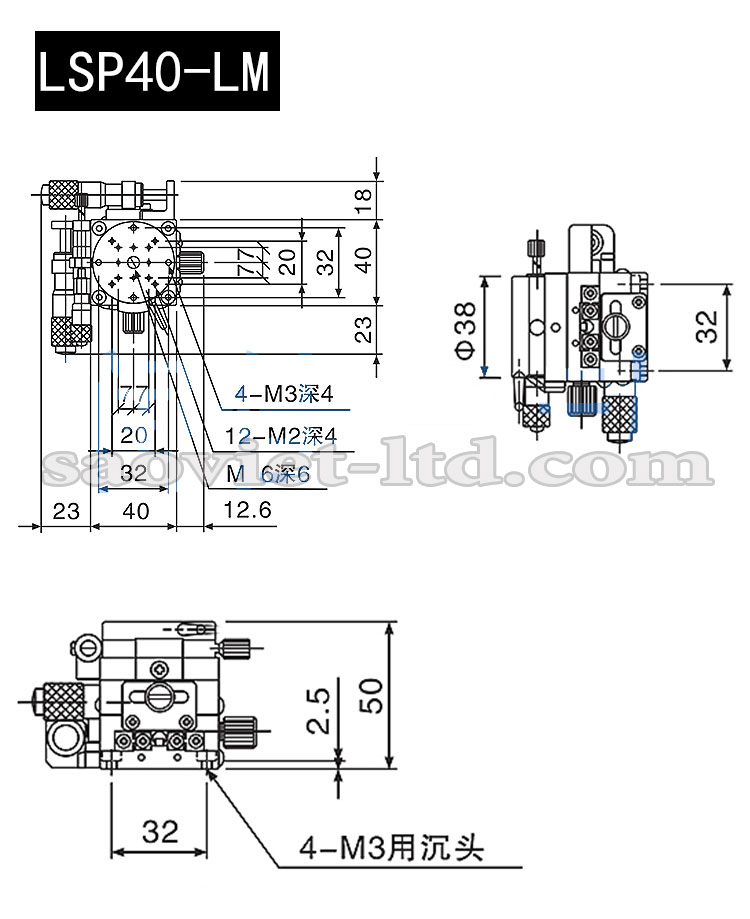

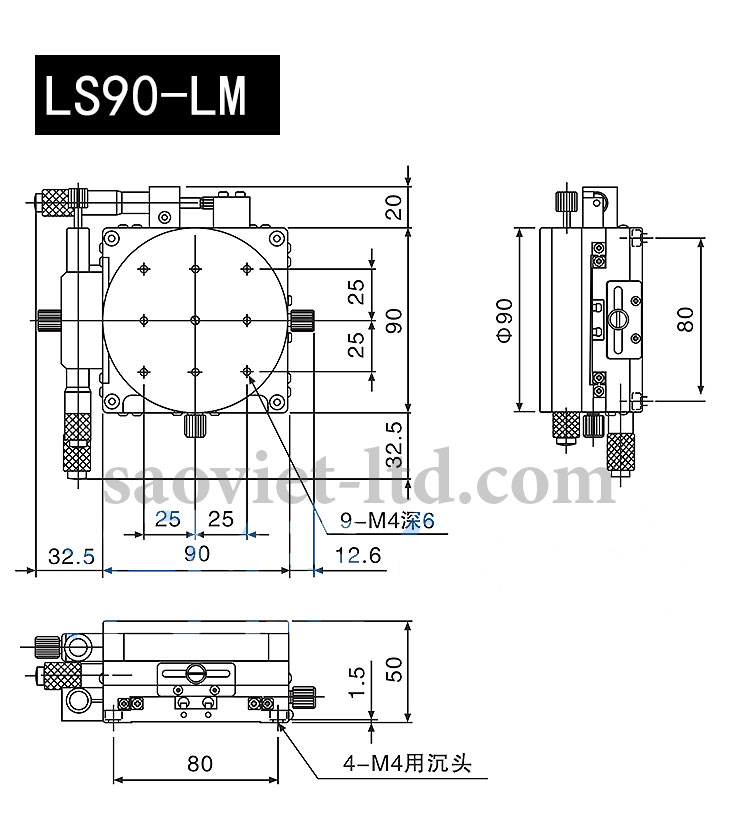

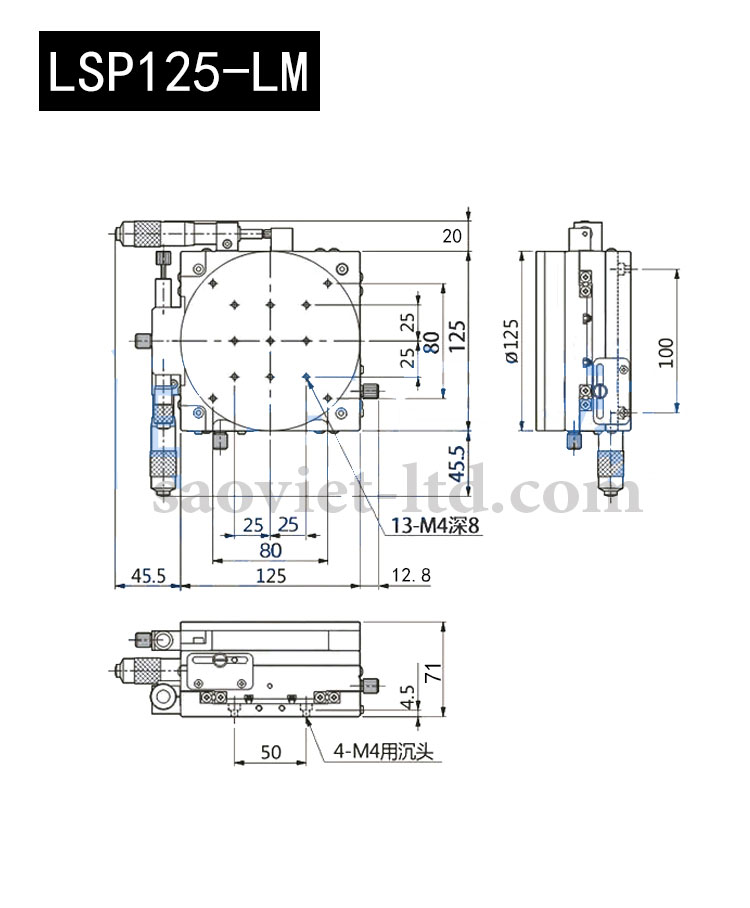

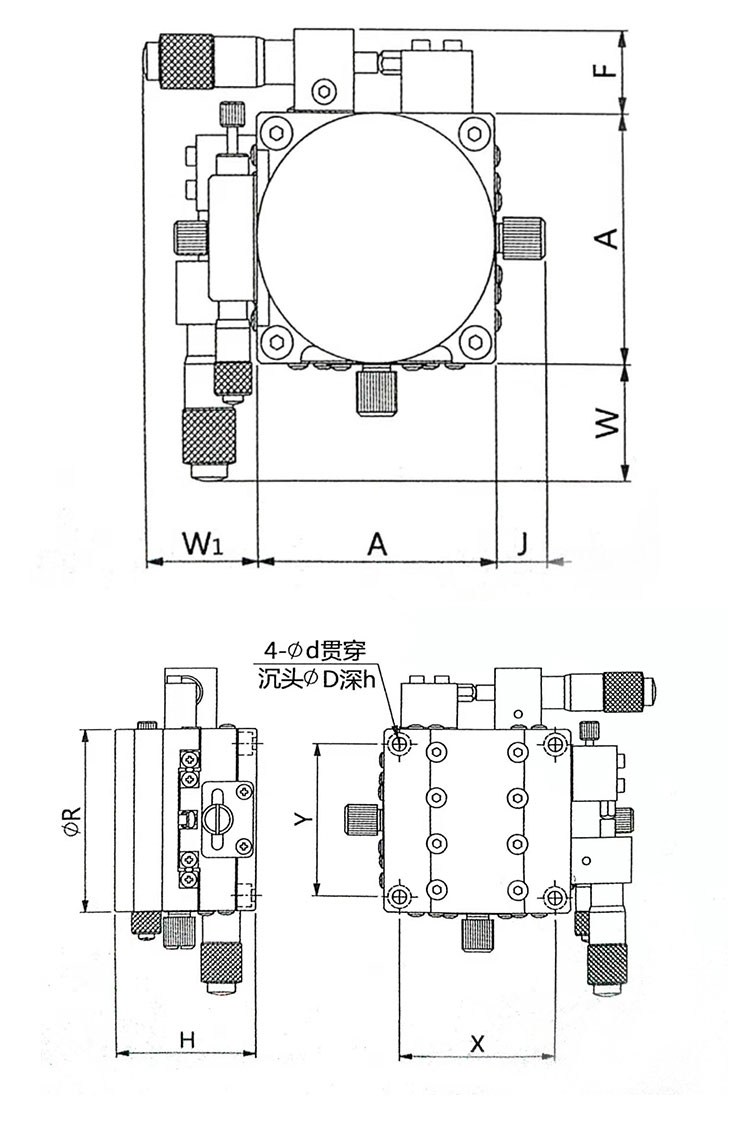

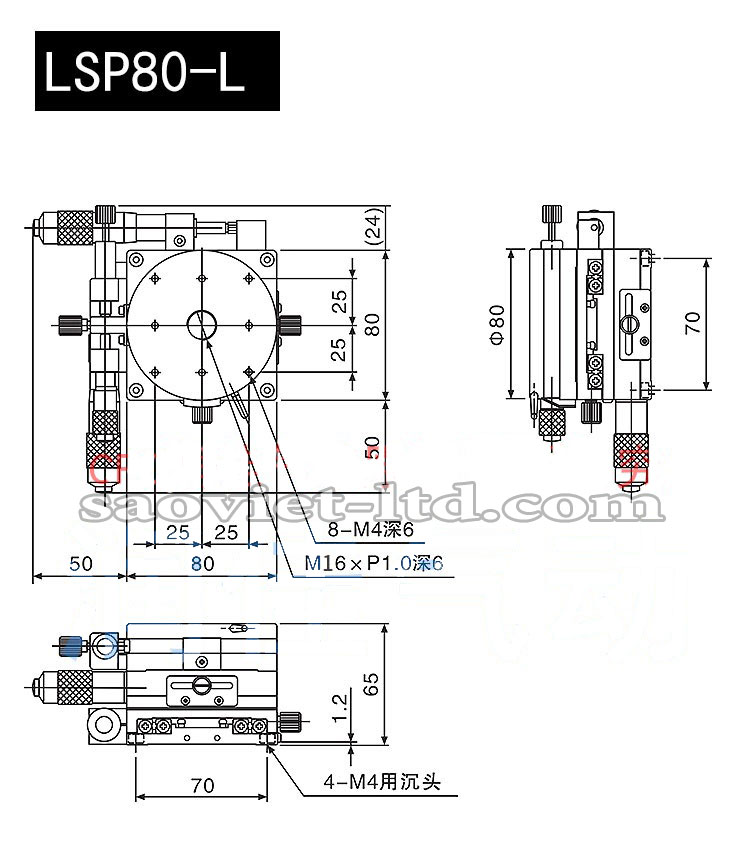

Cấu tạo

Mặt bàn chính: dạng tấm phẳng, có nhiều lỗ ren tiêu chuẩn M6/M4 để gắn thiết bị quang học.
Cơ chế trượt tinh chỉnh X – Y: sử dụng ray dẫn hướng tuyến tính và vít micrometer, cho phép dịch chuyển mượt với độ chính xác cao.
Cơ cấu xoay R (Rotation Stage): dạng bàn xoay với thang chia độ rõ ràng, cơ cấu khóa giữ vị trí cố định.
Vít micrometer tinh chỉnh: giúp điều chỉnh vi dịch chuyển, độ phân giải nhỏ (từ 0.01 mm).
Đế vững chắc: gắn trực tiếp lên bàn quang học hoặc module dịch chuyển khác.
Cơ cấu khóa chống lệch: đảm bảo bàn không dịch chuyển sau khi tinh chỉnh.

Chất liệu

Hợp kim nhôm anodized đen chống oxi hóa.
Thép không gỉ cho các chi tiết chuyển động, trục xoay và vít micrometer.
Ray dẫn hướng chế tạo từ thép công cụ độ chính xác cao.

Ứng dụng

Căn chỉnh chính xác hệ thống quang học, gương phản xạ, thấu kính, cảm biến.
Dùng trong các thí nghiệm laser, đo interferometer, căn chỉnh chùm tia.
Điều chỉnh vị trí sợi quang, module chiếu sáng, hệ thống camera công nghiệp.
Sử dụng trong nghiên cứu, phòng lab, thiết bị đo lường và sản xuất quang học.

Mô tả chi tiết hoạt động

Bàn XYR cho phép dịch chuyển mẫu theo hai phương X và Y thông qua ray dẫn hướng và vít tinh chỉnh micrometer, đảm bảo chuyển động mượt và chính xác theo từng bước nhỏ. Trục xoay R giúp quay mẫu theo góc mong muốn, có thang chia độ hỗ trợ căn chỉnh góc chính xác. Cơ cấu khóa giúp giữ vị trí ổn định, tránh sai lệch do rung hoặc tác động bên ngoài.
