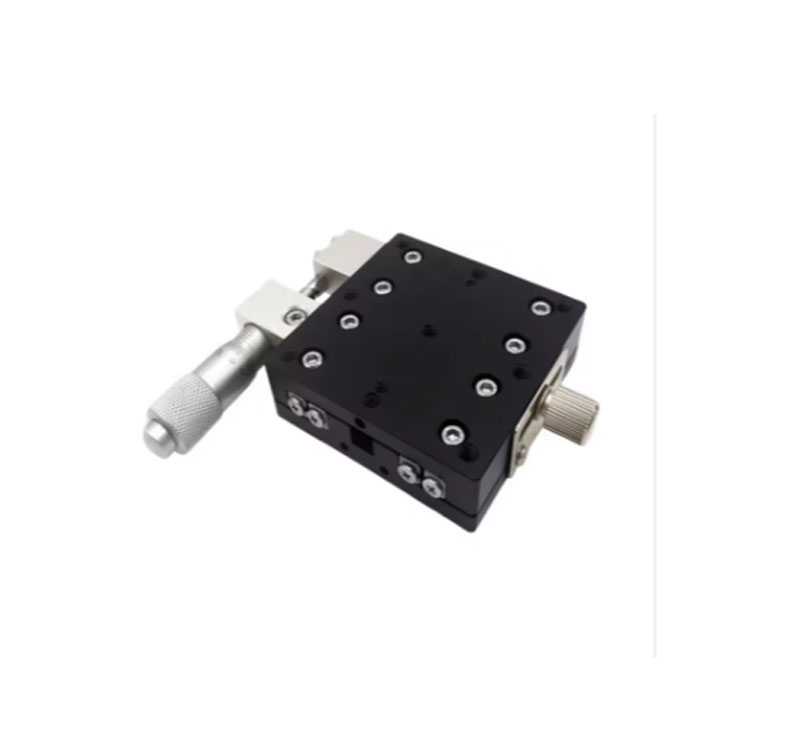

Bàn trượt tinh chỉnh LX25/30/40/50/60/70-C/L/R

Mô tả chi tiết: Bàn trượt tinh chỉnh LX25/30/40/50/60/70-C / L / R

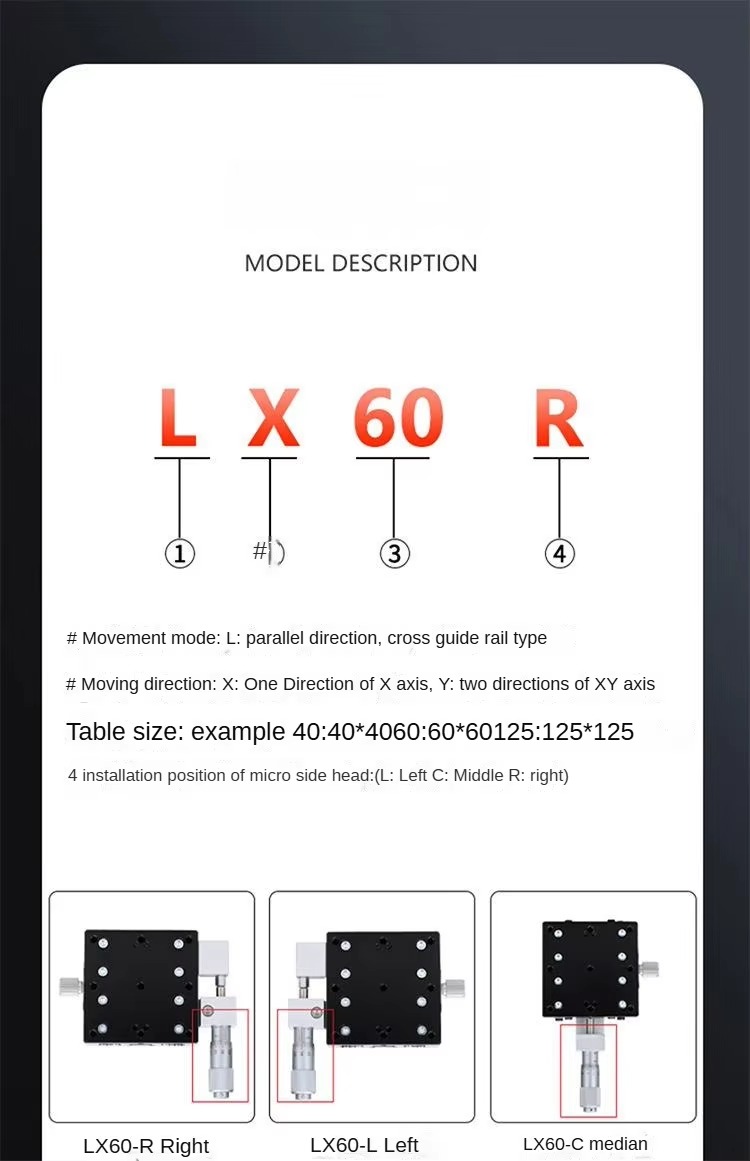

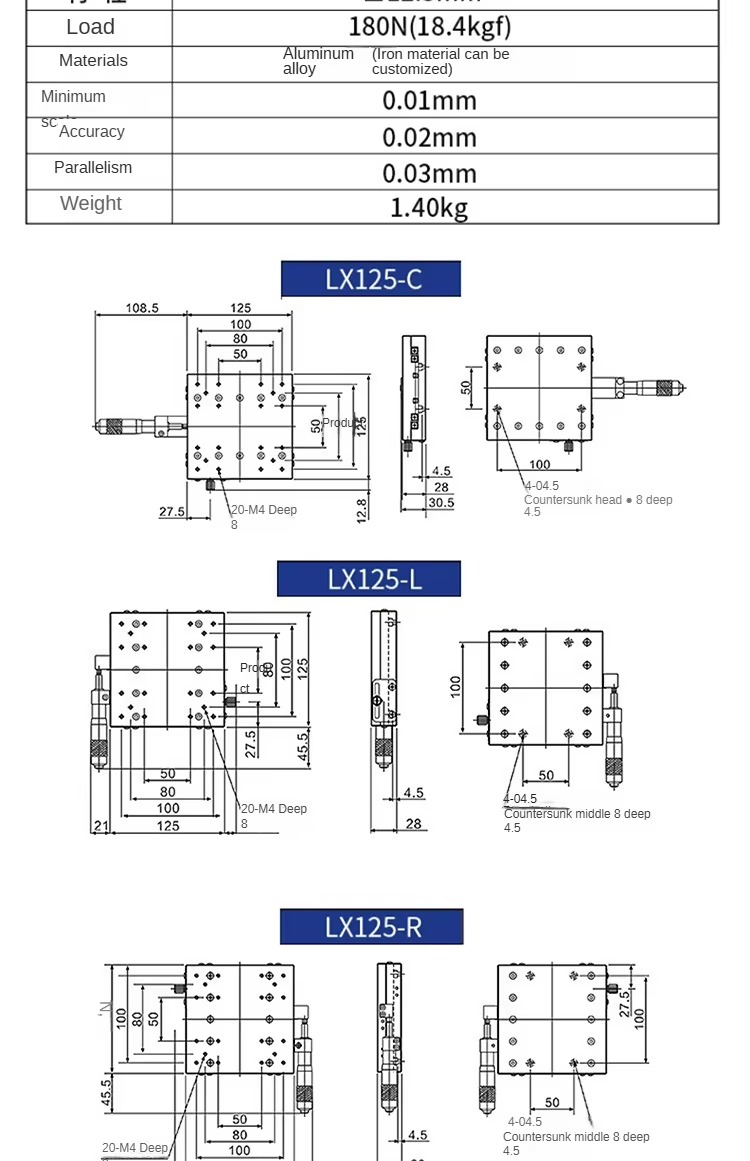

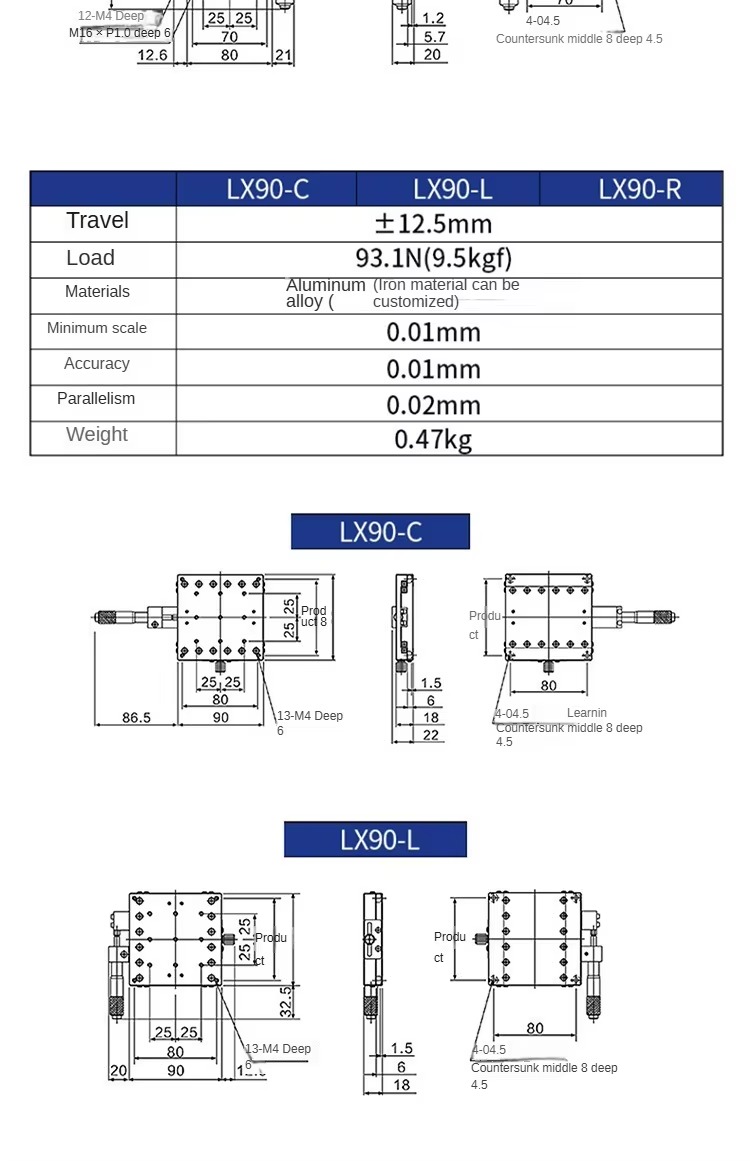

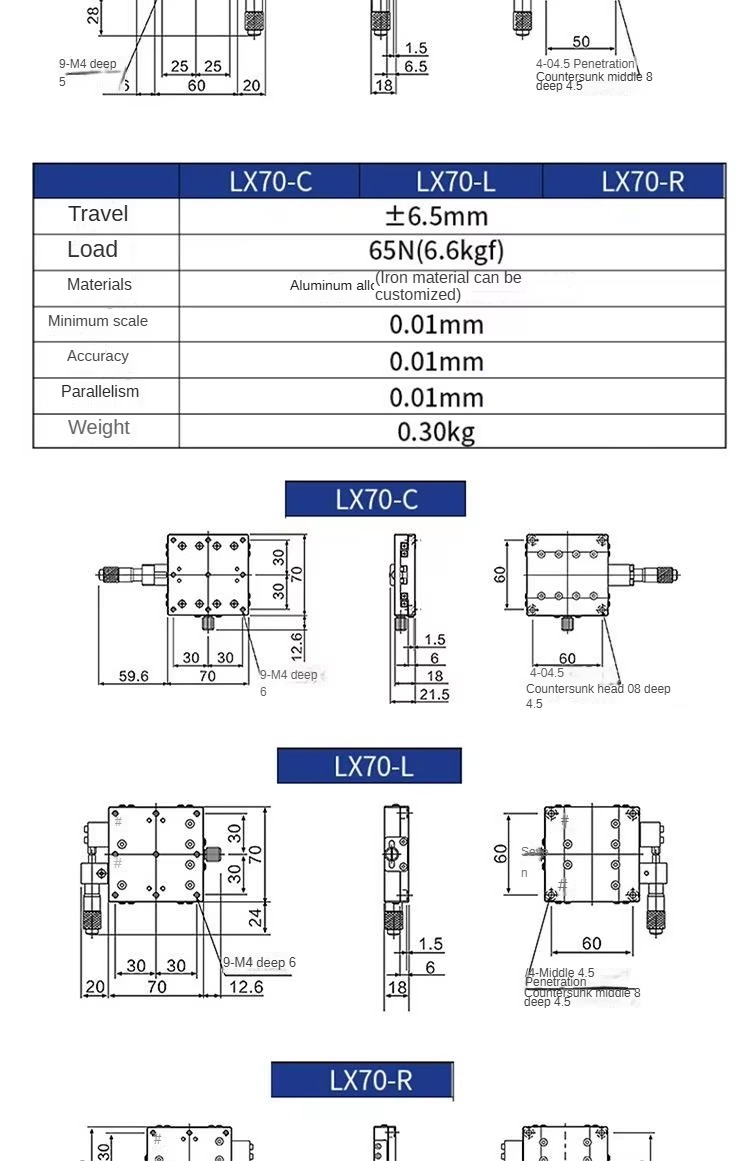

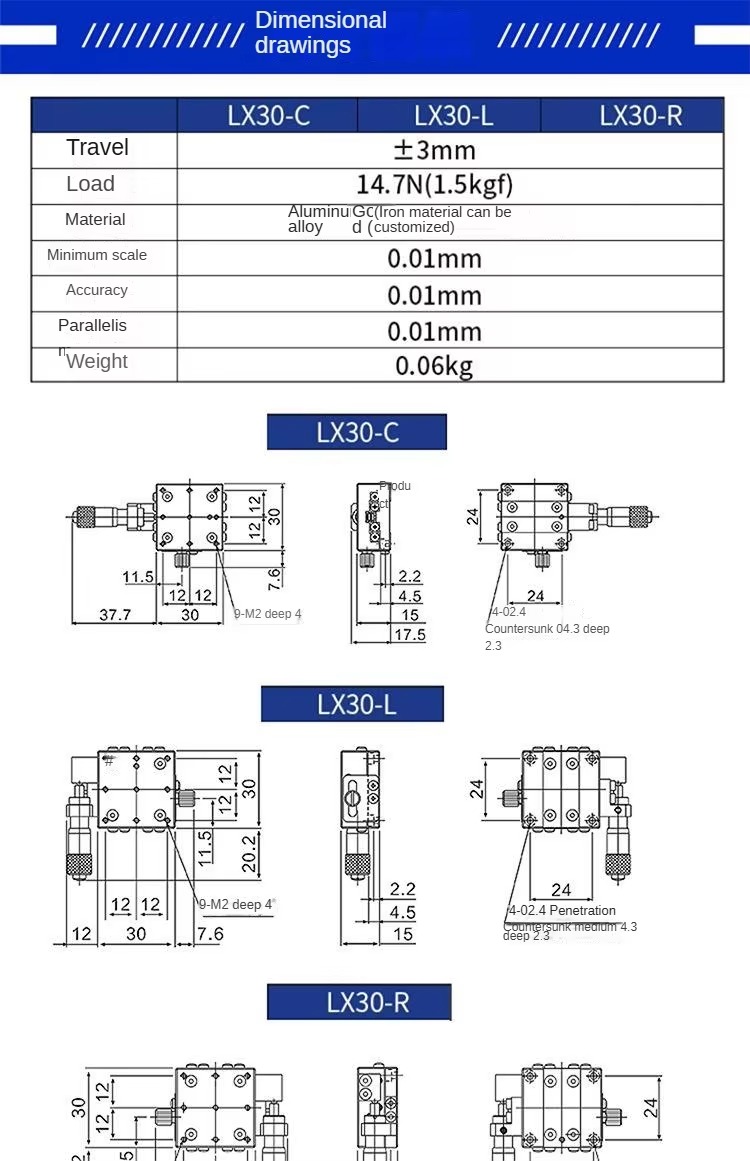

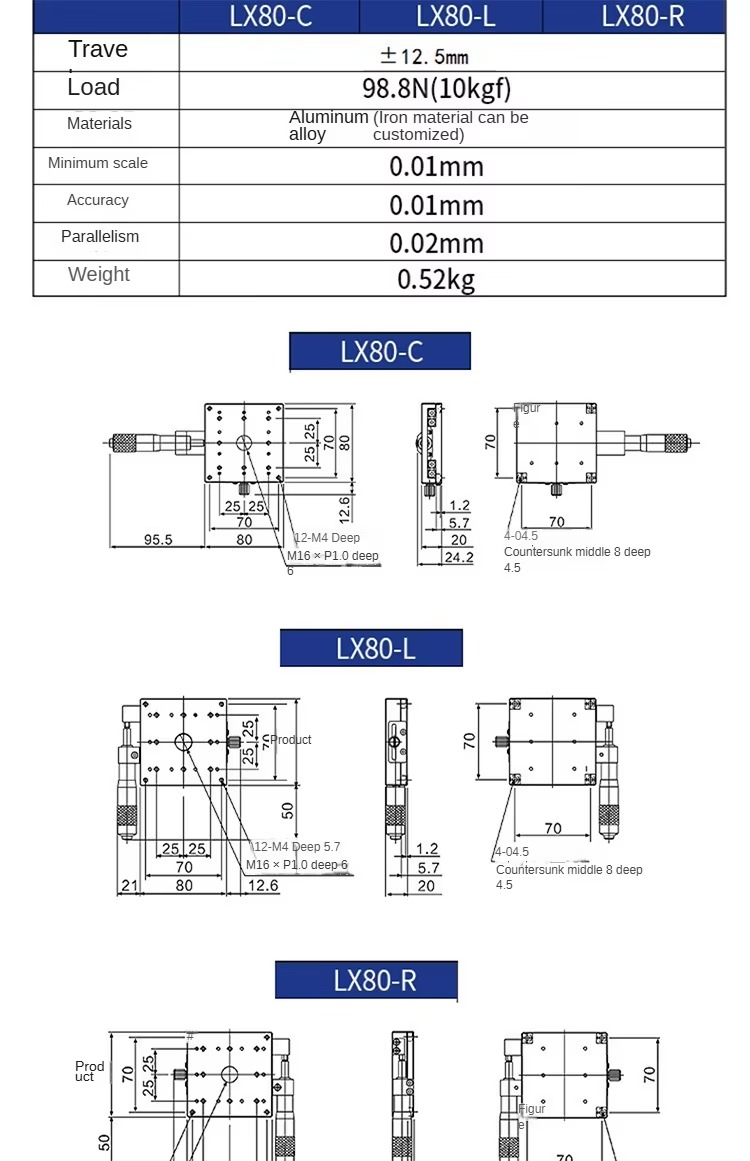

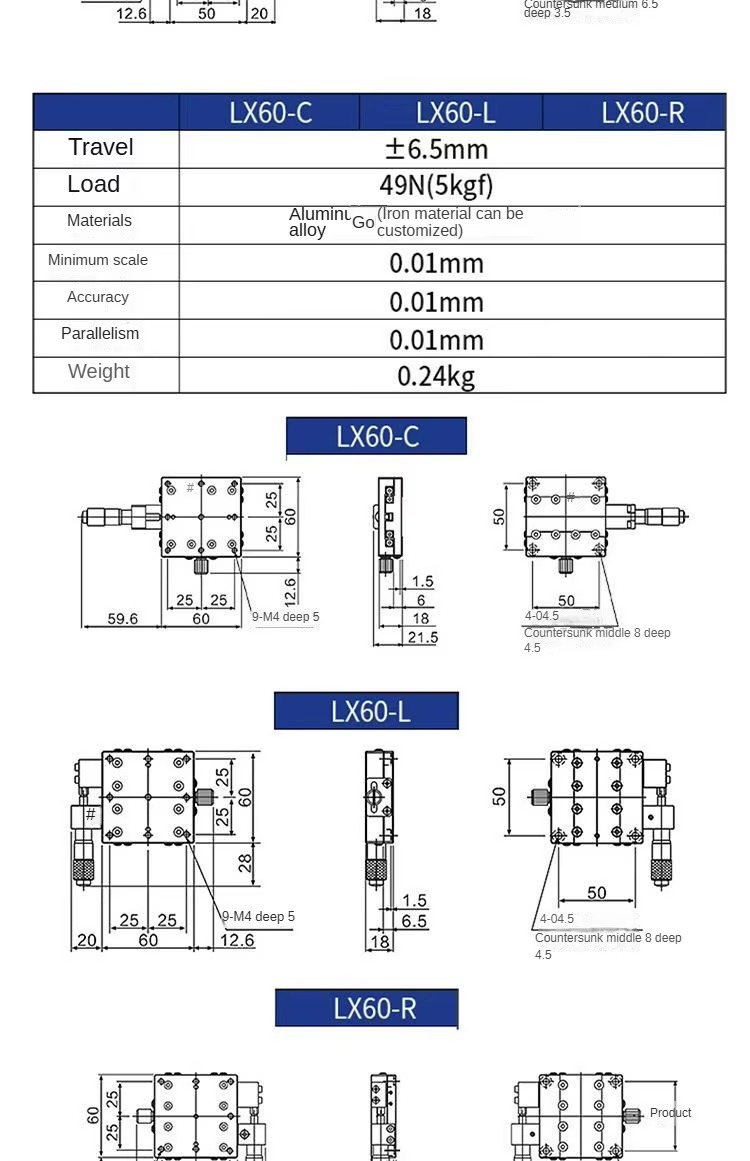

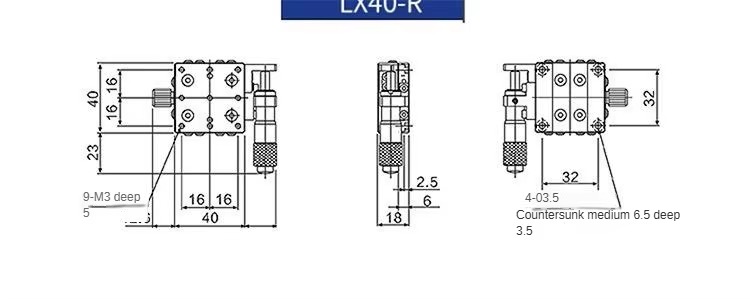

Bàn trượt LX (Linear Stage LX) là một loại bàn dịch chuyển (translation stage) cơ khí / quang học, dùng để điều chỉnh vị trí chính xác theo một trục. Các model LX25, LX30, LX40, LX50, LX60, LX70 thể hiện kích thước hoặc khoảng hành trình (length / travel) khác nhau; còn các kí hiệu C, L, R thường chỉ vị trí gắn micrometer (điều chỉnh) — C = Center (giữa), L = Left (bên trái), R = Right (bên phải) — giúp người dùng lựa chọn cấu hình phù hợp với bố trí hệ thống.

Dưới đây là phân tích chi tiết theo các mục cấu trúc:

1. Cấu tạo

• Mặt bàn trượt (Top Plate): một tấm trên có bề mặt gia công phẳng, thường có các lỗ ren (M-số) hoặc lỗ định vị để gắn các chi tiết quang học như gương, thấu kính, cảm biến, hoặc các linh kiện cơ khí nhỏ.

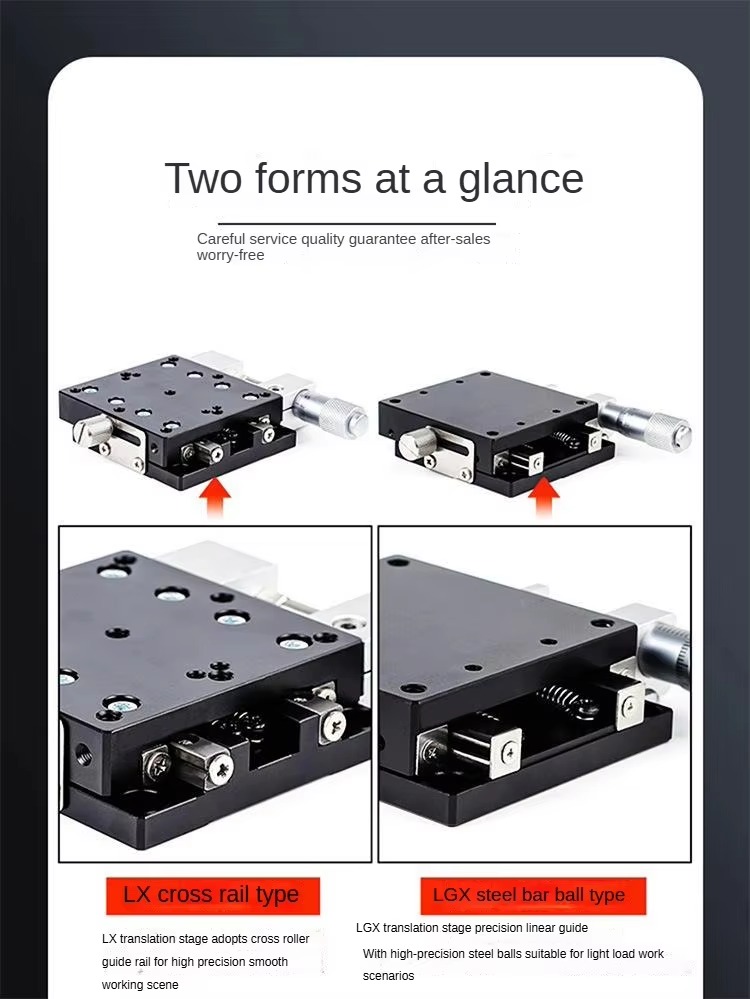

• Cơ cấu dẫn hướng (Guide): sử dụng ray hoặc bánh bi trượt, tuỳ model – nhiều bàn LX sử dụng crossed-roller bearing hoặc các loại vòng bi dẫn hướng cao chính xác để cho chuyển động mượt, ít ma sát. Ví dụ, trong dòng LX của Thorlabs, họ dùng vòng bi "crossed-roller" để đạt độ lệch góc rất thấp. thorlabs.com+1

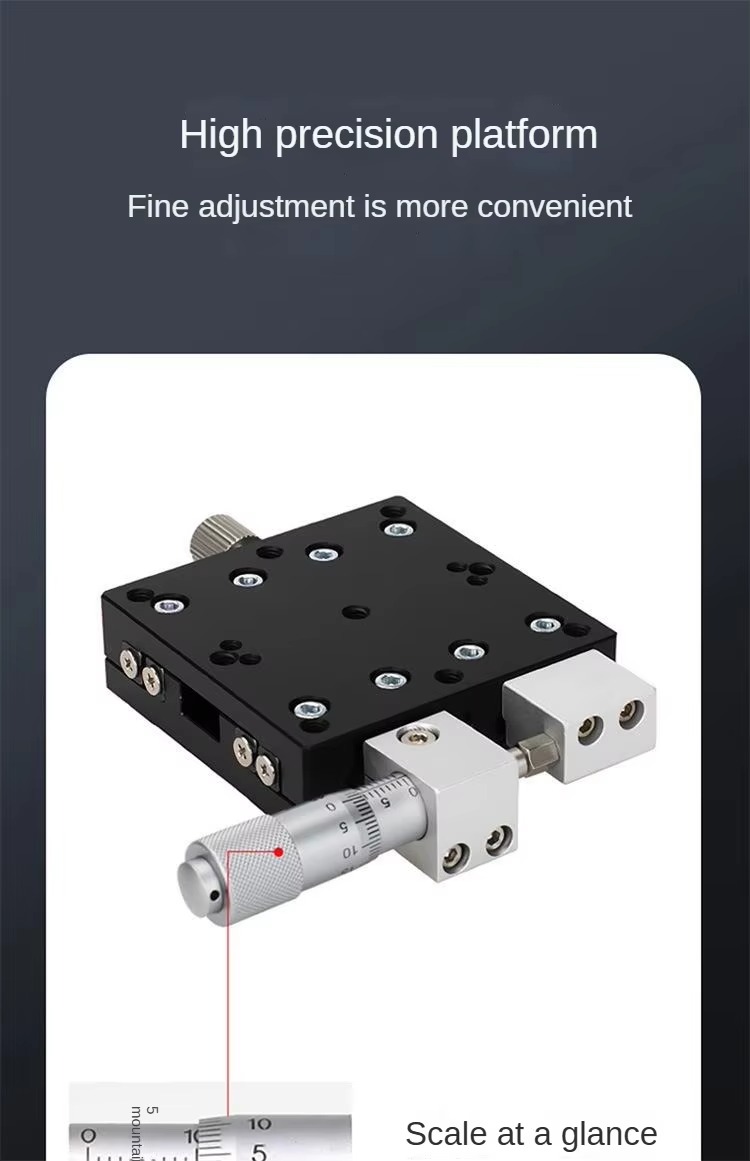

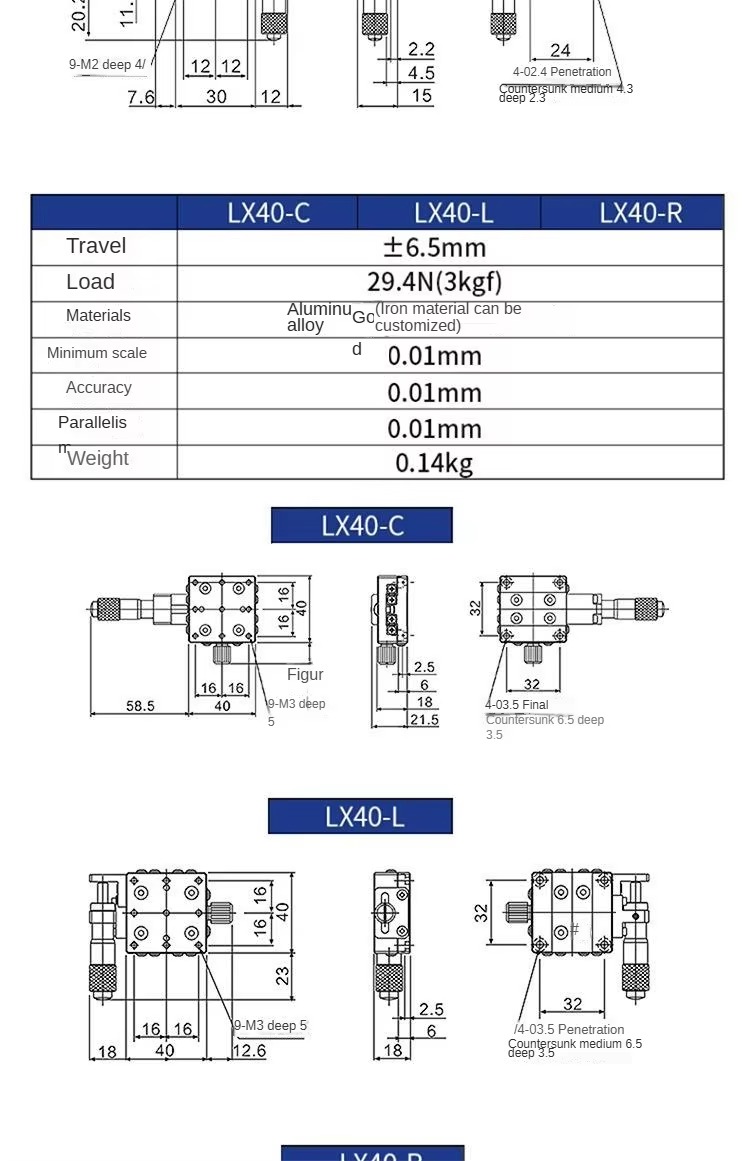

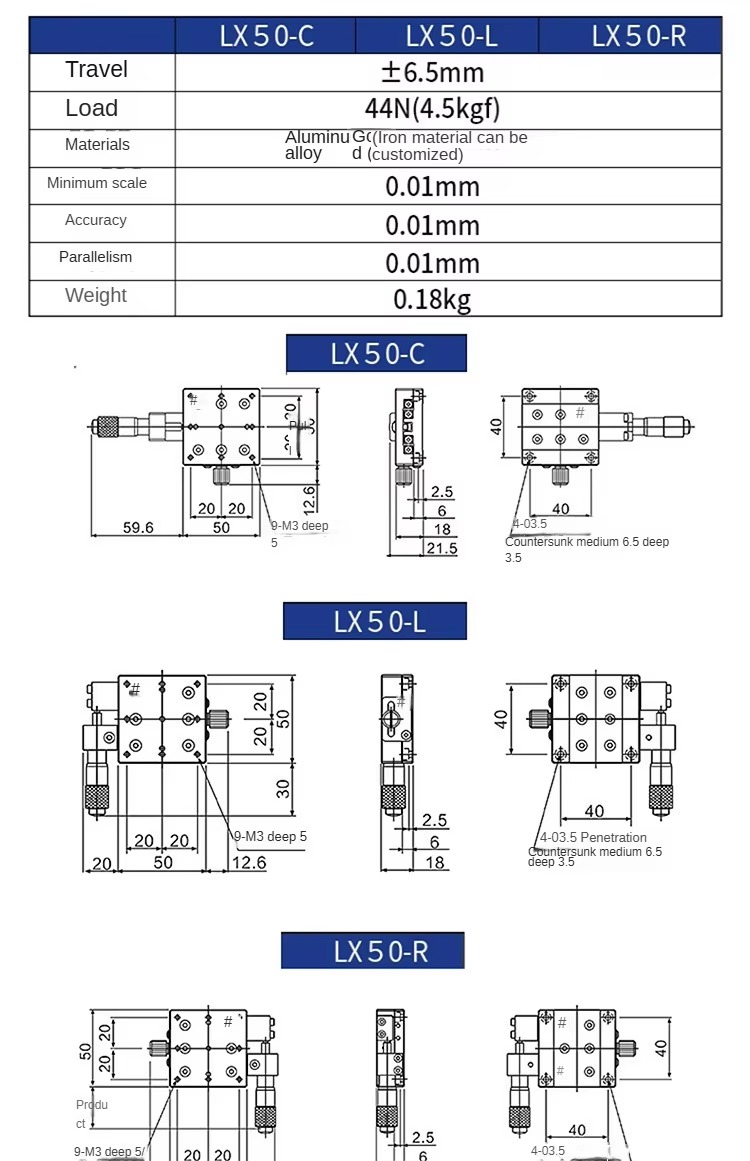

• Cơ cấu truyền động (Drive): thường là micrometer (điều chỉnh tinh) hoặc vít dẫn (lead screw). Vị trí micrometer là điểm khác biệt giữa C, L, R:

  • C (Center): micrometer gắn ở giữa, lực đẩy đều, hạn chế nghiêng.

  • L (Left): micrometer đặt bên trái, thuận tiện nếu bên phải đã có chướng ngại hoặc gắn thiết bị khác.

  • R (Right): tương tự nhưng bên phải.

• Lò xo / lò xo đẩy (Backlash elimination): nhiều bàn LX có lò xo hoặc cơ cấu tương tự để loại bỏ khe hở (backlash), đảm bảo vị trí dịch chuyển rất ổn định khi quay micrometer theo hai chiều.

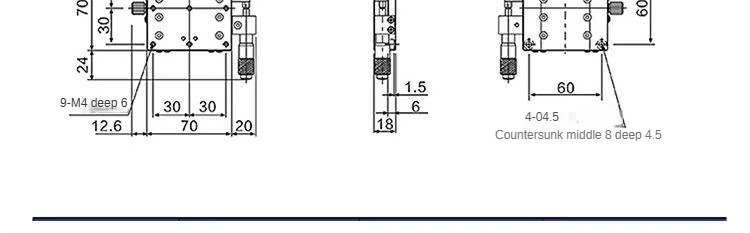

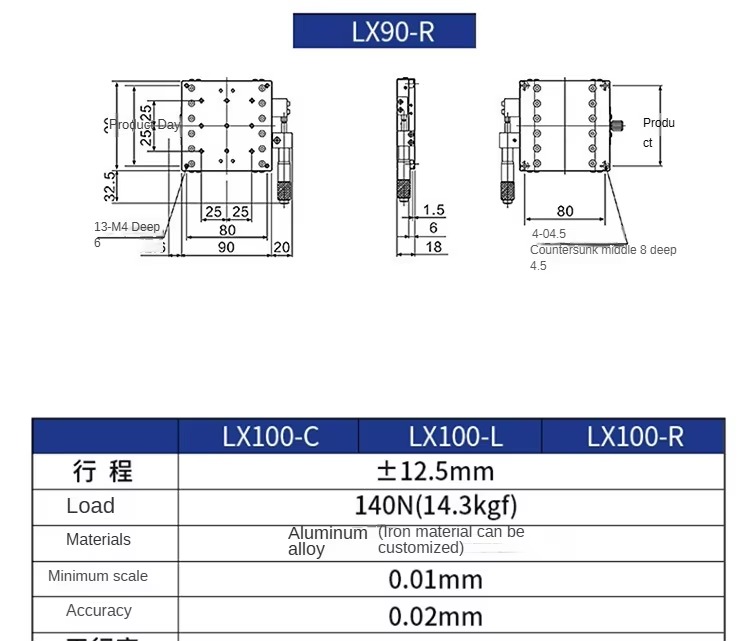

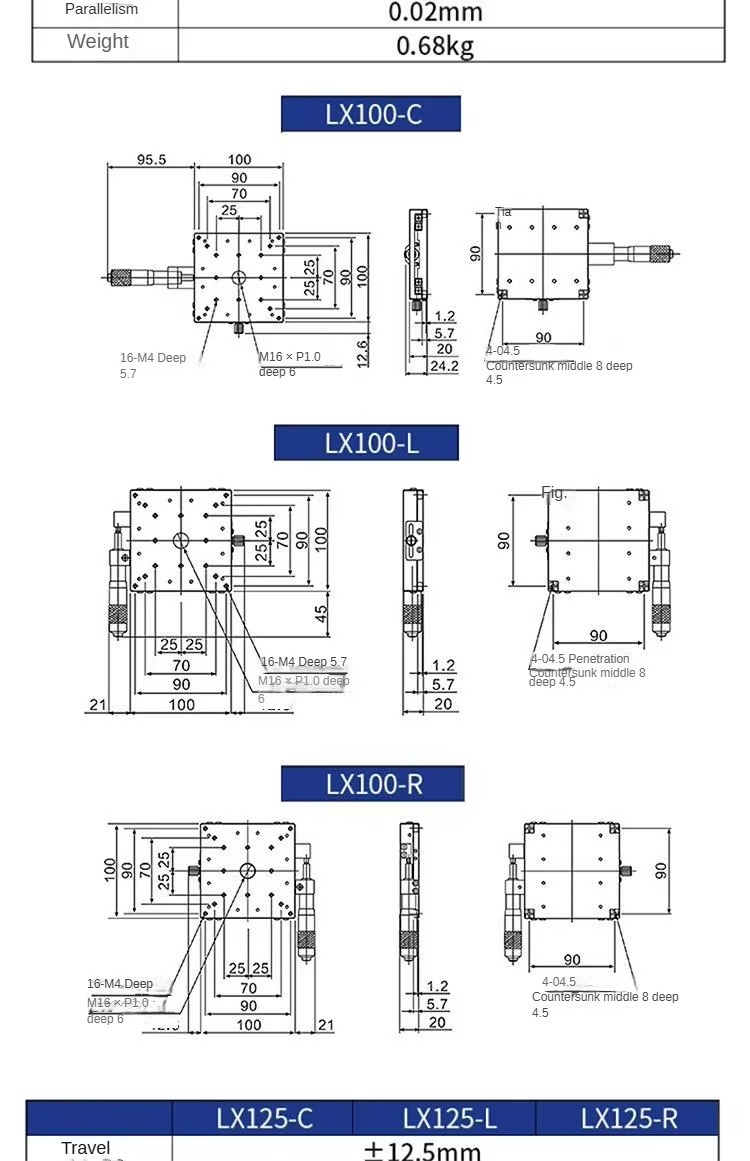

• Đế (Base Plate): phần đáy cố định trên bàn quang (optical table) hoặc khung cơ khí. Đế có các lỗ để bắt vít / bu lông cố định.

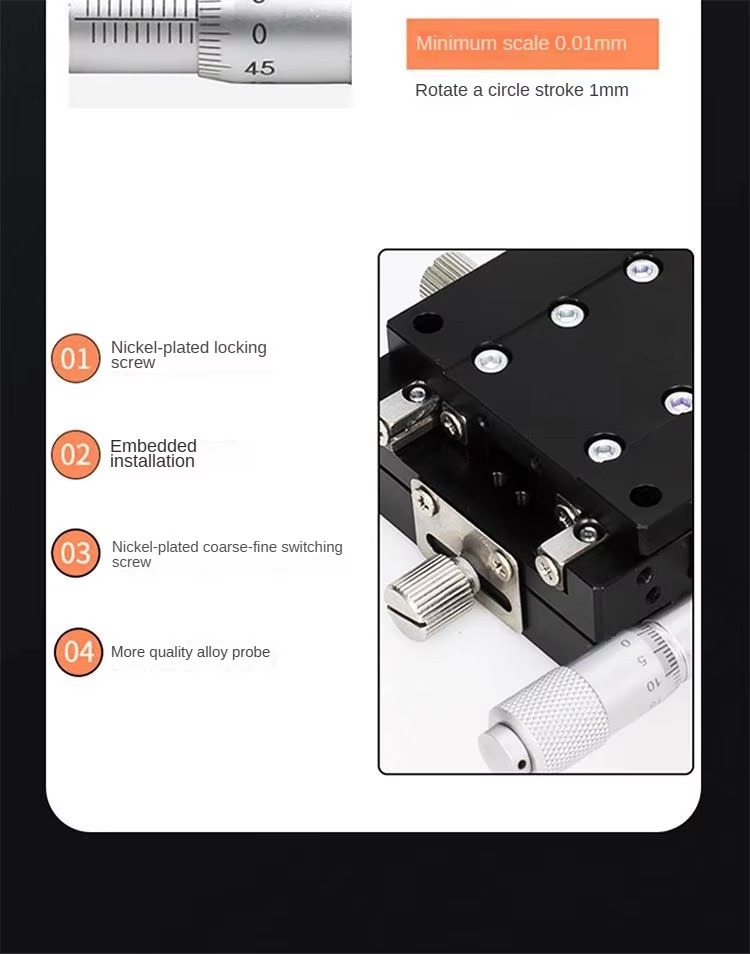

• Khóa (Locking / Clamp): một số mẫu LX có cơ cấu khóa để giữ bàn tại vị trí sau khi tinh chỉnh (giúp tránh trượt khi lắp thiết bị nặng).

2. Chất liệu

• Thân bàn: thường làm từ hợp kim nhôm (aluminum alloy) gia công CNC, hoặc nhôm đúc (cast tool-jig) để giảm trọng lượng nhưng vẫn đủ cứng vững. Dòng LX của Thorlabs, ví dụ, sử dụng nhôm đúc. thorlabs.com

• Ray / vòng bi: thép làm vòng bi (ví dụ steel cross-roller) hoặc thép đã xử lý cứng (hardened steel), để chịu mài mòn và đảm bảo độ bền cao.

• Micrometer: phần thân thép hoặc hợp kim, đầu ren và trục chính xác (pitch) cao, thường có vỏ kim loại.

• Lò xo (nếu có): thép lò xo đàn hồi tốt, chịu lực lặp lại.

• Bề mặt xử lý: nhôm có thể được anodize (anodizing) để chống ăn mòn, tăng độ bền bề mặt.

3. Ứng dụng

Bàn trượt LX được sử dụng trong rất nhiều ứng dụng đòi hỏi điều khiển vị trí chính xác, ví dụ:

• Các hệ thống quang học / laser: điều chỉnh gương, thấu kính, bộ chia tia, hoặc đặt cảm biến/chip quang học.

• Thí nghiệm vật lý: trong phòng thí nghiệm để căn chỉnh mẫu, dao động, hoặc di chuyển mẫu theo trục X.

• Hệ thống đo lường: khi cần thay đổi vị trí của một thành phần nhỏ với độ chính xác cao (micron-level).

• Tích hợp vào các cụm đa trục (ví dụ XY, XYZ) để xây dựng bàn chỉnh vị trí tổng hợp.

• Ứng dụng công nghiệp nhỏ: thiết bị tự động hoá, kiểm tra, căn chỉnh R&D.

4. Mô tả chi tiết hoạt động

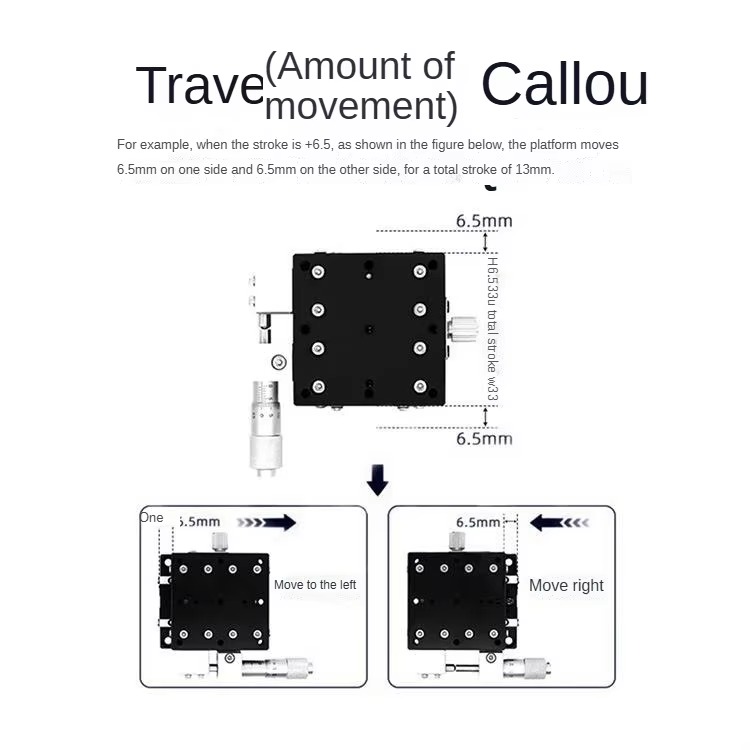

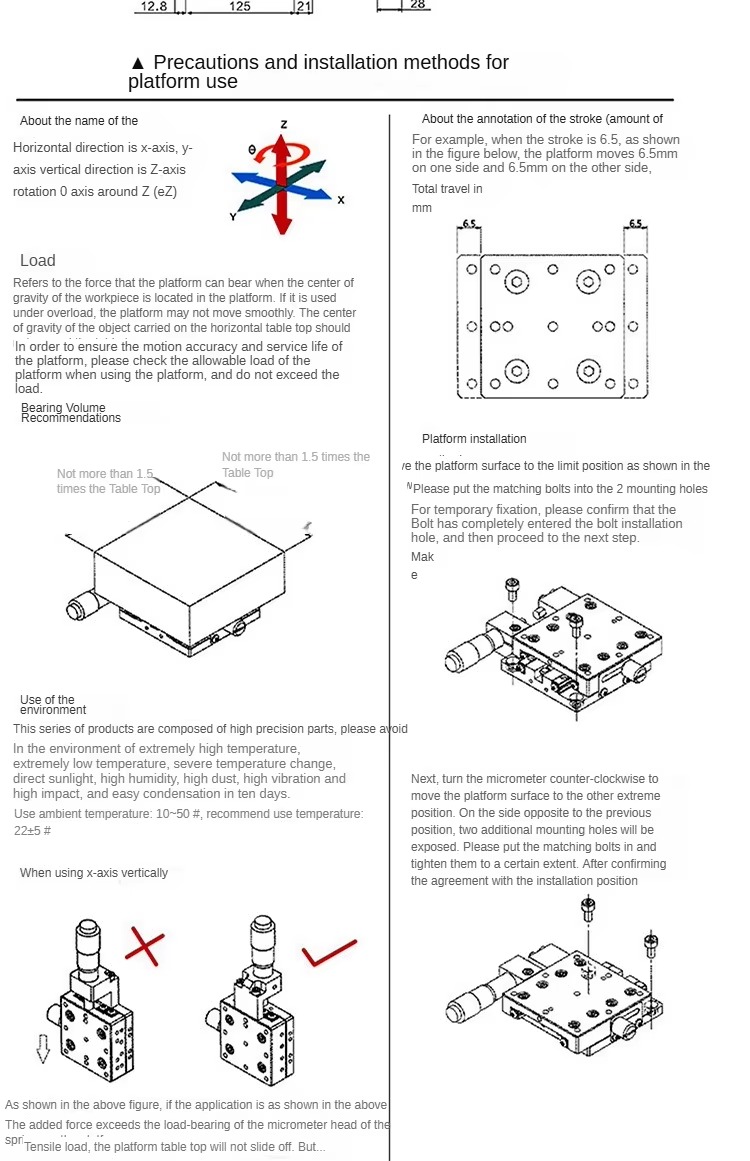

• Khi sử dụng, người dùng xoay micrometer để đẩy hoặc kéo tấm bàn trượt. Vì micrometer được đặt tại vị trí “C / L / R”, lực tác động vào bàn có thể hơi khác, nhưng lò xo (nếu có) sẽ đẩy ngược để giữ tiếp xúc và giảm khe hở (backlash).

• Bàn trượt di chuyển theo phương trục X (hoặc hướng mong muốn) nhờ dẫn hướng ray + vòng bi, đảm bảo chuyển động mượt và đường thẳng. Nếu là loại crossed-roller, thì góc lệch (pitch/yaw) rất nhỏ trong toàn hành trình, giữ độ chính xác cao. Ví dụ trong các sản phẩm LX 25 mm của Thorlabs, độ lệch góc rất thấp. thorlabs.com

• Khi cần cố định vị trí sau khi tinh chỉnh, người dùng có thể khóa bàn bằng cơ cấu khóa (nếu bàn có).

• Phần dưới của bàn (base) được bắt cố định vào bàn quang hoặc khung để tạo hệ nền ổn định. Do thân làm bằng nhôm nhẹ nên dễ lắp đặt nhưng vẫn vững chắc.

5. Ưu điểm

• Độ chính xác cao: nhờ micrometer và vòng bi dẫn hướng nên có thể chỉnh rất tinh vi, phù hợp ứng dụng quang học yêu cầu cao.

• Linh hoạt vị trí micrometer: các bản C / L / R cho phép bố trí micrometer linh hoạt theo thiết kế hệ thống.

• Chuyển động mượt & ổn định: dẫn hướng bằng vòng bi (như crossed-roller) giúp giảm ma sát, hạn chế rung và sai lệch góc.

• Loại bỏ khe hở: nếu có lò xo hoặc cơ cấu loại bỏ backlash, việc điều chỉnh ngược chiều vẫn giữ độ lặp lại tốt.

• Trọng lượng nhẹ nhưng bền: nhôm giúp giảm khối lượng, dễ di chuyển, nhưng vẫn đủ cứng.

• Tích hợp dễ dàng: có lỗ ren để gắn linh kiện quang hoặc bắt vít vào bàn quang.

• Độ bền cao: chất liệu thép cho vòng bi + nhôm cho thân bàn giúp tuổi thọ lâu dài nếu sử dụng đúng cách.
