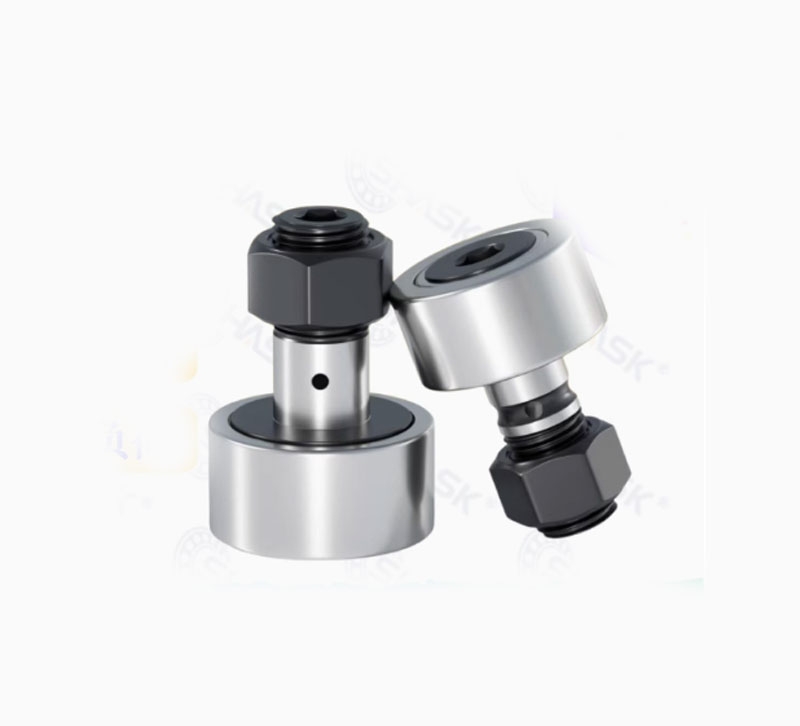

1. Vòng bi cam C-CFA (Cam Follower Type C-CFA)
Cấu tạo:
-
Trục cam có ren hoặc không ren, tích hợp sẵn cụm vòng bi đỡ lăn.
-
Vỏ ngoài có dạng con lăn tròn, chịu mài mòn cao.
-
Có nắp chặn mỡ và phớt làm kín.
Chất liệu:
-
Thép hợp kim tôi cứng hoặc thép không gỉ (tùy chọn).
-
Con lăn được tôi luyện, chống mài mòn.
Đặc điểm nổi bật:
-
Chịu tải trọng cao, cả hướng trục và hướng tâm.
-
Phù hợp cho các cơ cấu cam hoạt động tốc độ trung bình đến cao.
-
Có khả năng bôi trơn lại bằng mỡ thông qua đầu bơm mỡ.
Ứng dụng:
-
Máy đóng gói, máy dệt, máy CNC, cơ cấu tự động hóa chuyển động lặp lại.
2. Vòng bi cam CFFA (Cam Follower with Flanged Outer Ring)
Cấu tạo:
-
Tương tự C-CFA nhưng có thêm vành chặn (flange) ở hai đầu con lăn ngoài.
-
Vành chặn giúp định hướng chuyển động, ngăn lệch tâm hoặc trượt ngang.
Chất liệu:
-
Thép cứng chịu lực cao cho trục và vòng ngoài.
-
Có phớt chặn bụi giúp tăng tuổi thọ.
Đặc điểm nổi bật:
-
Được dùng trong hệ thống dẫn hướng không có ray rãnh định hình sẵn.
-
Vành chặn giúp giữ vị trí chuyển động theo trục nhất định.
Ứng dụng:
-
Dẫn hướng trong ray phẳng, băng tải nghiêng, hệ thống con lăn không rãnh.
3. Vòng bi cam CFAG (Cam Follower with Cage Guide and Grease Hole)
Cấu tạo:
-
Có vòng chặn (cage) định vị bi bên trong giúp giảm ma sát.
-
Có lỗ tra mỡ giúp dễ dàng bảo trì, tăng độ bền vận hành.
Chất liệu:
-
Trục và con lăn bằng thép tôi cứng.
-
Cage làm bằng thép hoặc polyamide (tuỳ model).
Đặc điểm nổi bật:
-
Vận hành êm ái, ma sát thấp, thích hợp tốc độ cao.
-
Dễ bảo dưỡng nhờ cấu trúc tra mỡ hiệu quả.
Ứng dụng:
-
Robot công nghiệp, máy phân loại, máy tự động hoá tốc độ cao.
4. Vòng bi cam CFFAG (Cam Follower with Flanged Outer Ring and Cage Guide)
Cấu tạo:
-
Kết hợp giữa thiết kế vành chặn ngoài (flange) và vòng bi có cage.
-
Có tra mỡ trung tâm hoặc qua trục rỗng.
Chất liệu:
-
Thép hợp kim tôi luyện cao cấp.
-
Lồng dẫn hướng chống mài mòn.
Đặc điểm nổi bật:
-
Tích hợp các ưu điểm của cả CFFA và CFAG:
-
Định hướng chuyển động tốt.
-
Giảm ma sát, chống lệch tâm.
-
Bảo trì dễ dàng, độ bền cao.
-
Ứng dụng:
-
Ứng dụng yêu cầu độ chính xác và độ ổn định cao như robot gắp, máy CNC, cơ cấu đẩy-trượt.
