Bạc đạn cam dẫn hướng BPB 01 02 11 12 05 06-D 2.5 3 4 5 6

Mô tả chi tiết: Bạc đạn cam dẫn hướng BPB 01/02/11/12/05/06-D 2.5/3/4/5/6

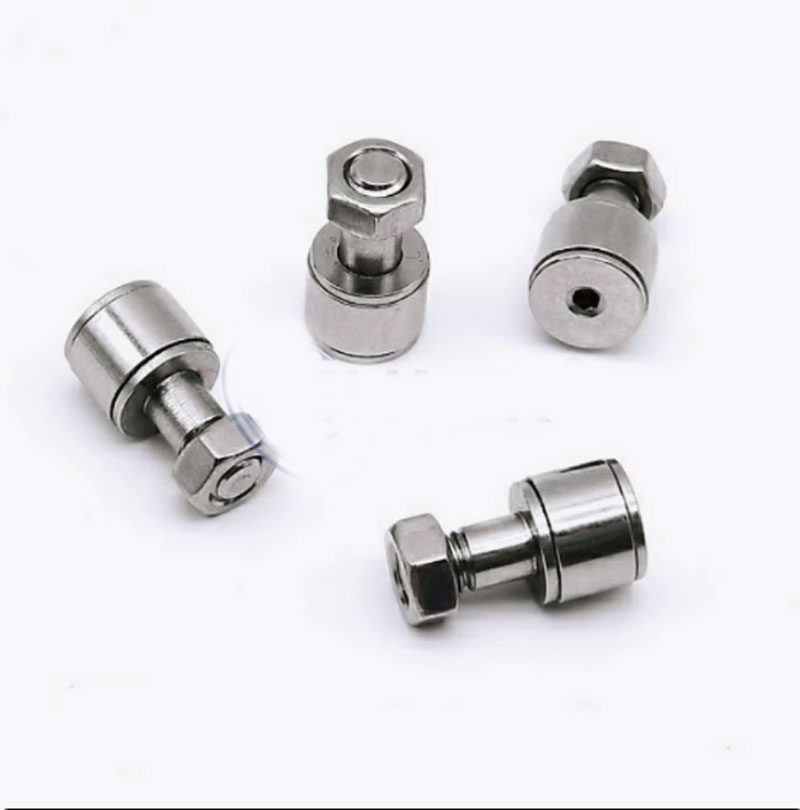

Bạc đạn cam dẫn hướng dòng BPB là dòng bạc đạn (vòng bi) chuyên dụng, dùng để dẫn hướng và truyền lực trong các hệ thống chuyển động tuyến tính hoặc quay, thường thấy trong máy móc tự động hóa, robot, máy ép nhựa, máy CNC... Sản phẩm được chế tạo với nhiều kích cỡ từ BPB 2.5 đến 6 để đáp ứng các yêu cầu tải trọng và không gian lắp đặt khác nhau.

Cấu tạo:

• Vỏ ngoài: Được làm bằng thép carbon hoặc thép không gỉ (inox SUS304), xử lý nhiệt và bề mặt chống ăn mòn.

• Trục trong (trụ cam): Gia công chính xác, chịu lực tốt, có thể có ren trong hoặc rãnh then để bắt chặt vào cụm máy.

• Vòng bi cầu tích hợp: Thiết kế giúp giảm ma sát tối đa, đảm bảo chuyển động mượt mà và chính xác.

• Ron chắn bụi: Giúp ngăn dầu mỡ bôi trơn không bị rò rỉ và tránh bụi bẩn xâm nhập.

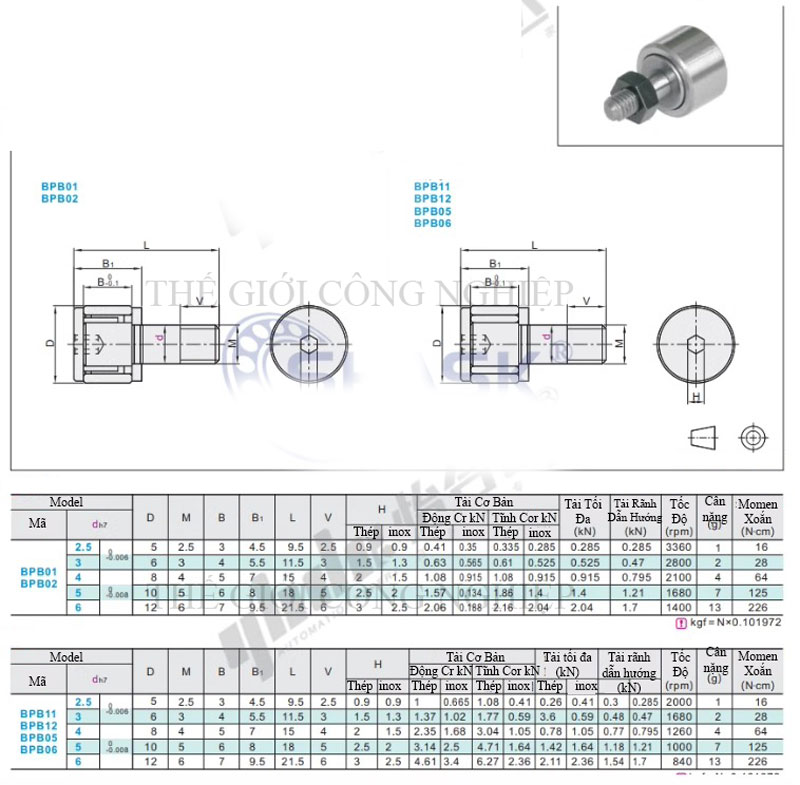

Thông số kỹ thuật (có thể thay đổi tùy mã):

• Đường kính trục cam: từ 2.5mm đến 6mm

• Khả năng chịu tải: từ vài trăm đến hơn 1000N tùy dòng và vật liệu

• Tốc độ quay tối đa: 1000 – 5000 rpm tùy dòng

• Vật liệu: Thép SCM415 hoặc Inox SUS440

• Xử lý bề mặt: tôi cứng + mạ đen chống ăn mòn hoặc đánh bóng

Ứng dụng:

• Làm con trượt trong các hệ ray dẫn hướng

• Dùng làm chốt định vị trong cụm trượt của máy ép, máy nén

• Sử dụng trong robot công nghiệp, tay gắp tự động

• Các hệ thống truyền động tròn – cam – lăn

Ưu điểm nổi bật:

• Chịu tải lớn, độ cứng vững cao

• Hoạt động bền bỉ trong môi trường nhiều rung động

• Thiết kế nhỏ gọn, dễ thay thế và lắp đặt

• Có thể chọn lựa vật liệu phù hợp với điều kiện làm việc (ẩm, hóa chất, bụi…)
