1. Tổng quan:
Vòng bi cam BTL / BTLP là dòng vòng bi cam lăn tròn (cam follower) chuyên dùng trong các cơ cấu truyền động tuần hoàn, dẫn hướng tuyến tính hoặc cam chuyển động. Với thiết kế chắc chắn, chịu tải lớn và khả năng hoạt động liên tục, vòng bi cam BTL và BTLP được ứng dụng phổ biến trong các máy đóng gói, máy CNC, máy dệt, dây chuyền tự động hóa, và thiết bị cơ khí chính xác.
2. Cấu tạo:
| Thành phần | Mô tả chi tiết |
|---|---|
| Vòng ngoài (Outer Ring) | Được gia công từ thép hợp kim chất lượng cao, bề mặt tiếp xúc được tôi cứng và mài chính xác, cho phép lăn tiếp xúc trơn tru, hạn chế mài mòn và đảm bảo tuổi thọ cao. |
| Con lăn bên trong (Rollers) | Bên trong vòng bi chứa dãy con lăn trụ hoặc kim, giúp phân bố đều lực tải và duy trì độ chính xác trong chuyển động. |
| Trục đỡ (Stud type) | Loại BTL đi kèm trục ren tích hợp, dễ dàng gắn trực tiếp vào bộ gá hoặc khung máy. |
| Loại lỗ (BTLP) | BTLP là dòng cam follower dạng lỗ trượt (plain hole type), không có trục ren, thường dùng trong các thiết kế có sẵn cụm gá. |
| Ron chắn bụi (Seal) | Vòng đệm hoặc nắp che hai bên giữ cho bụi, nước và tạp chất không lọt vào trong, đồng thời bảo vệ lớp mỡ bôi trơn bên trong. |

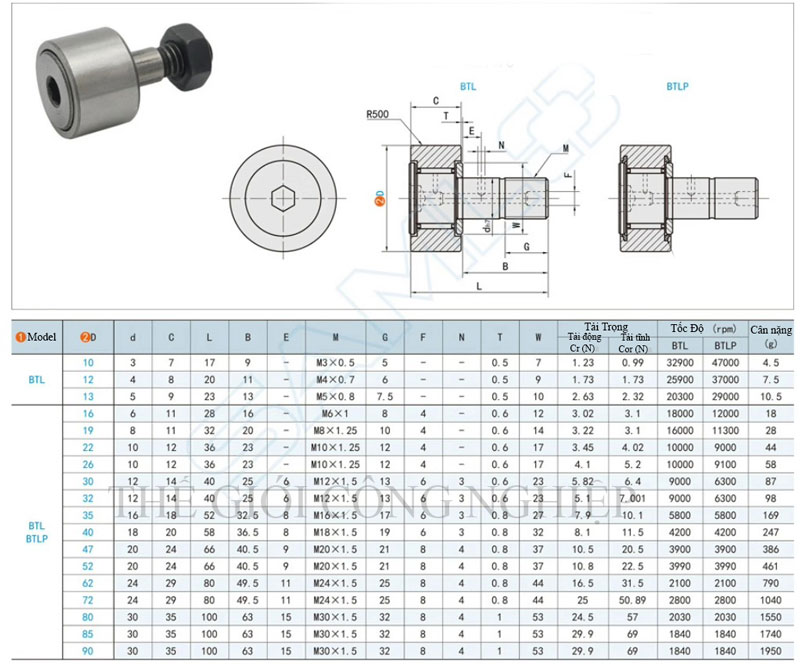

3. Phân biệt BTL và BTLP:
| Đặc điểm | BTL (Stud Type) | BTLP (Hole Type) |
|---|---|---|
| Trục | Có trục ren tích hợp | Không có trục, chỉ có lỗ trượt |
| Cách lắp | Bắt trực tiếp vào cụm cơ khí | Lắp qua trục cố định |
| Ứng dụng | Lắp nhanh, linh hoạt |
Lắp cố định, chống xoay tốt hơn |
4. Ứng dụng:
-
Cơ cấu cam dẫn hướng tuyến tính
-
Băng tải, cụm đẩy – kéo chính xác
-
Robot công nghiệp, hệ thống tự động hóa
-
Máy đóng gói, máy thực phẩm, máy dệt
-
Các cụm truyền động quay cần dẫn hướng chính xác, tải trọng cao
5. Ưu điểm nổi bật:
-
Chịu tải trọng lớn, cả tĩnh và động
-
Kết cấu nhỏ gọn, dễ lắp đặt
-
Lăn êm, tuổi thọ cao
-
Đa dạng kích cỡ và kiểu lắp (trục hoặc lỗ)
