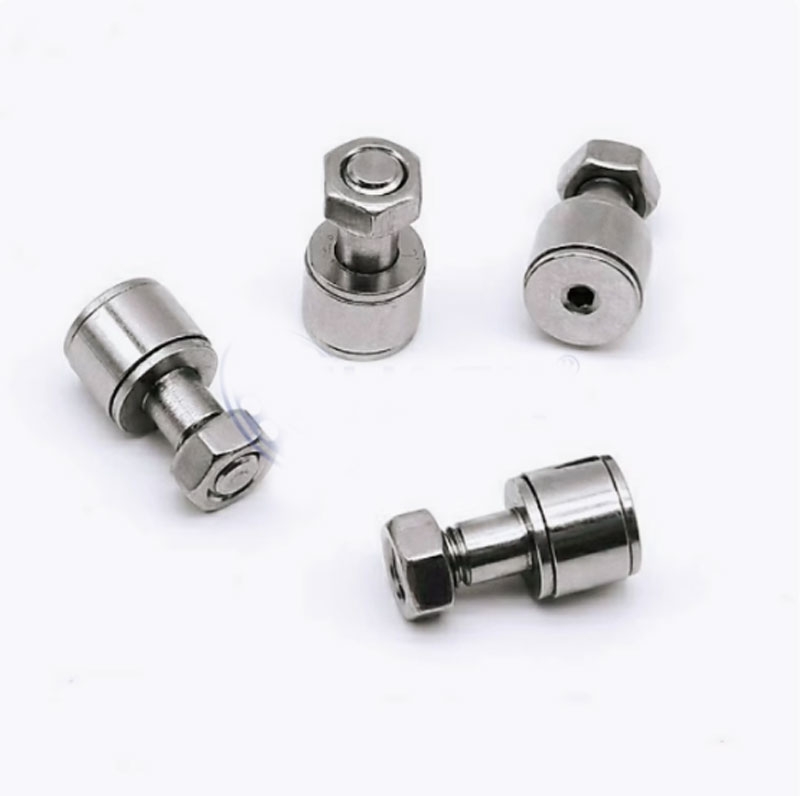

1. Tổng quan sản phẩm:
Con lăn cam mini dòng CFFAN, CFFAM và CFFAMC là loại bạc đạn dẫn hướng kích thước nhỏ, thiết kế đặc biệt để hoạt động chính xác trong các hệ thống truyền động tuyến tính cỡ nhỏ. Nhờ cấu trúc tích hợp vòng bi và thiết kế trục cam, sản phẩm đảm bảo khả năng dẫn hướng mượt, độ bền cao và dễ dàng lắp đặt trong không gian hẹp.
2. Phân loại theo mã:
-
CFFAN: Loại thường, trục ren ngắn.
-
CFFAM: Loại có ren dài hơn, dễ cố định trong các cụm cơ khí mỏng.
-
CFFAMC: Loại có rãnh then chặn (slot head), phù hợp lắp đặt nhanh.
3. Cấu tạo:
-
Vật liệu thân chính: Thép hợp kim carbon hoặc inox SUS440 (tùy phiên bản), xử lý tôi cứng bề mặt chống mài mòn.
-
Con lăn ngoài: Dạng trụ tròn, quay quanh trục cam trung tâm, giúp phân tán đều lực ma sát.
-
Vòng bi tích hợp: Thiết kế bên trong giúp chuyển động quay trơn tru, giảm tiếng ồn và nâng cao tuổi thọ.
-
Chốt ren ngoài: Dạng M (ren hệ mét), thuận tiện cho bắt vít vào cụm máy.
4. Kích thước phổ biến:
| Mã model | D (mm) | MxRen | B (mm) | Cr (N) | Cor (N) | RPM giới hạn |
|---|---|---|---|---|---|---|
| CFFAN/CFFAM/CFFAMC 2.5-5 | 5 | M2.5×0.45 | 2.5–3 | ~200–300 | ~150–200 | 4000–6000 rpm |
| 3-6 | 6 | M3×0.5 | 3–4 | ~300–450 | ~250–350 | 3500–5000 rpm |
| 4-8 | 8 | M4×0.7 | 4–5 | ~500–600 | ~400–500 | 3000–4500 rpm |
| 5-10 | 10 | M5×0.8 | 5–6 | ~700–900 | ~600–700 | 2500–4000 rpm |
| 6-12 | 12 | M6×1.0 | 6–7 | ~900–1100 | ~800–900 | 2000–3500 rpm |
5. Ứng dụng:
-
Hệ thống trượt tuyến tính trong máy móc mini
-
Robot nhỏ, máy đóng gói, máy gắp chip, cơ cấu cam cỡ nhỏ
-
Thiết bị y tế, hệ thống điều khiển tự động có không gian hạn chế
6. Ưu điểm:
-
Kích thước nhỏ gọn, lý tưởng cho thiết bị mini
-
Lắp đặt linh hoạt nhờ đa dạng chuẩn ren và dạng trục
-
Khả năng dẫn hướng chính xác, chịu tải tốt
-
Chất lượng ổn định, vận hành êm ái, độ bền cao
