Mô tả chi tiết Con lăn bạc đạn cam CFA / CFFA / CFFAG:
Con lăn bạc đạn cam CFA / CFFA / CFFAG là dòng linh kiện dẫn hướng chuyển động tròn, cấu tạo từ thép chịu lực SUJ2 hoặc SUS440C, được thiết kế chuyên dụng cho các ứng dụng truyền động tuyến tính có tải trọng vừa đến cao. Bên trong con lăn là một cụm vòng bi chính xác cao, giúp quay mượt mà và giảm ma sát tối ưu.
Cấu tạo:
-
Thân ngoài: Hình trụ tròn, làm từ thép SUJ2 tôi cứng (đối với CFA, CFFA) hoặc SUS440C (đối với loại thép không gỉ), có bề mặt được gia công chính xác.
-
Vòng bi trong: Tích hợp bạc đạn bi rãnh sâu, giúp quay ổn định, chịu tải hướng tâm và tải kết hợp tốt.
-
Trục ren: Được gia công từ vật liệu S45C hoặc SUS304, đi kèm đệm sáu cạnh (hex bolt) và lớp mạ oxit đen hoặc không gỉ.
-
Loại có phốt (CFFA, CFFAG): Tích hợp phốt chắn bụi 2 bên giúp chống bụi, dầu mỡ và kéo dài tuổi thọ làm việc.
-
Loại chịu tải nặng (CFFAG): Thiết kế con lăn đặc ruột, tăng khả năng chịu tải trọng lớn và chịu va đập.

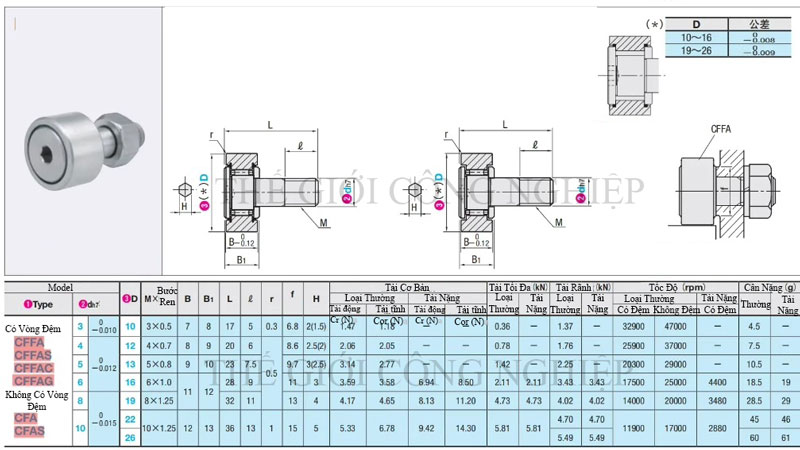

Thông số kỹ thuật:
-
Đường kính ngoài con lăn: từ 3 mm đến 26 mm.
-
Kích thước ren: từ M3 đến M10.
-
Tải trọng động: lên đến 5.88 kN (tùy mã).
-
Tốc độ quay tối đa: lên đến 47,000 vòng/phút.
-
Nhiệt độ làm việc: ≤ 80°C.
-
Khả năng làm việc trong môi trường không bôi trơn nhờ thiết kế tự bôi trơn bằng mỡ đặc sẵn trong ổ.
Ứng dụng: Con lăn bạc đạn cam CFA / CFFA / CFFAG thường được sử dụng trong:
-
Máy tự động hóa, máy CNC, hệ thống truyền động con lăn.
-
Đường dẫn thanh trượt tuyến tính.
-
Cơ cấu đóng mở, cơ cấu cam, hoặc hệ thống điều khiển chuyển động tốc độ cao.
Ưu điểm:
-
Quay mượt, ổn định và ít bảo trì.
-
Có phiên bản chống rỉ và chịu tải nặng phù hợp với nhiều môi trường làm việc.
-
Thiết kế nhỏ gọn, dễ dàng lắp đặt và thay thế.
