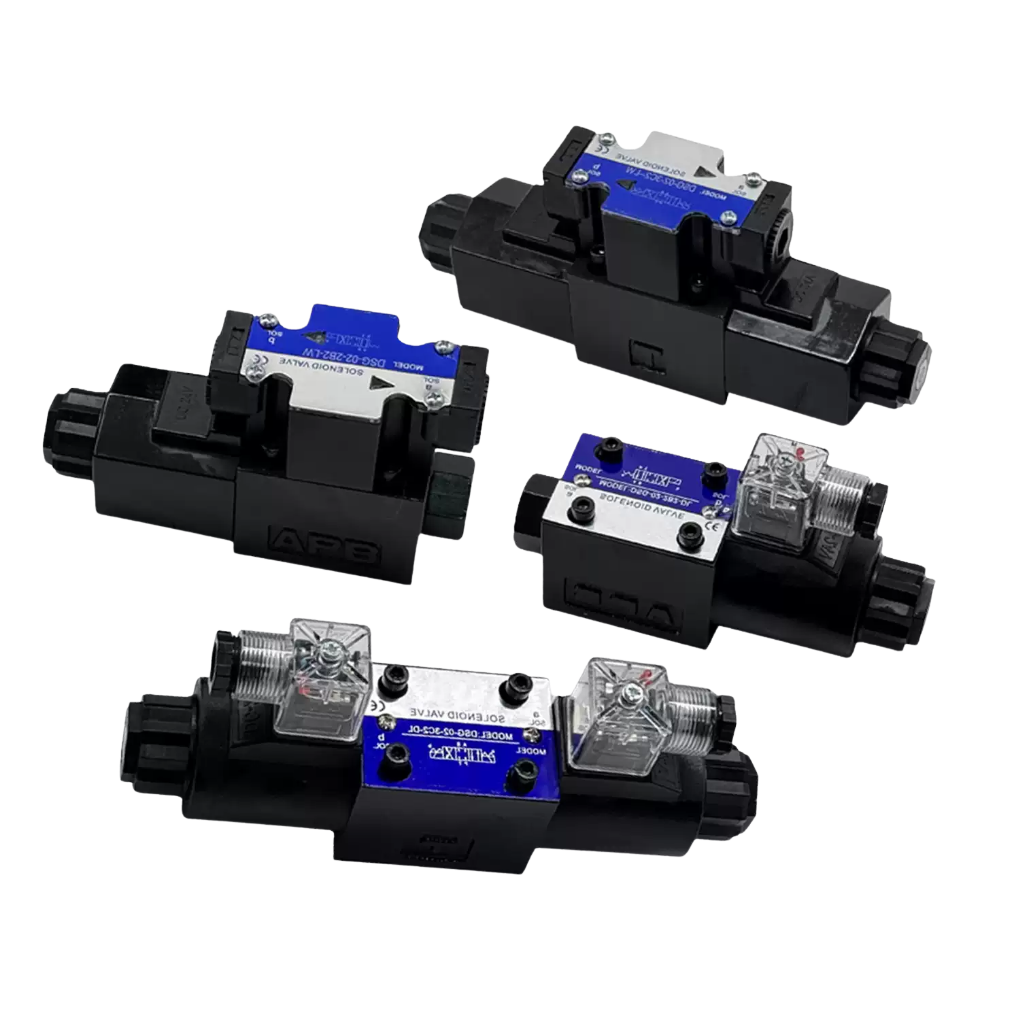

Van điều hướng điện từ thủy lực DSG-02-2B2 03-3C2 3C3 3C4 3C6 2D2 3C60-DL-LW

Van điều hướng điện từ thủy lực DSG là thiết bị dùng để điều khiển hướng dòng dầu trong hệ thống thủy lực. Van sử dụng tín hiệu điện từ để điều khiển vị trí lõi van và thay đổi đường đi của dầu. Nhờ đó, van hỗ trợ điều khiển tiến, lùi, dừng hoặc đảo chiều của xi lanh và động cơ thủy lực. Van thường được sử dụng trong máy ép, máy gia công, thiết bị nâng hạ và hệ thống tự động hóa thủy lực. Khi lựa chọn cần đối chiếu mã van, sơ đồ điều hướng, kích thước kết nối, điện áp và thông số làm việc của hệ thống.

Đặc điểm nổi bật

Điều khiển hướng dòng dầu bằng tín hiệu điện từ.
Hỗ trợ điều khiển chuyển động của xi lanh và cơ cấu chấp hành thủy lực.
Có nhiều mã và cấu hình điều hướng khác nhau.
Phù hợp cho hệ thống thủy lực công nghiệp và máy móc tự động hóa.
Kết cấu chuyên dụng, thuận tiện cho việc lắp đặt và thay thế.
Có thể lựa chọn theo sơ đồ mạch và yêu cầu điều khiển thực tế.

Cấu tạo

Van điều hướng điện từ thủy lực DSG thường gồm các bộ phận chính như thân van, lõi van, cuộn điện từ, cơ cấu tác động và các cổng dầu. Thân van tạo đường dẫn cho dầu thủy lực, trong khi lõi van thay đổi vị trí để đóng, mở hoặc chuyển hướng dòng dầu. Cuộn điện từ nhận tín hiệu điều khiển và tác động đến lõi van theo trạng thái yêu cầu của hệ thống.

Nguyên lý hoạt động

Khi hệ thống cấp tín hiệu điện đến cuộn điện từ, lực điện từ tác động làm thay đổi vị trí lõi van. Sự thay đổi này tạo ra đường dẫn dầu tương ứng giữa các cổng của van. Dầu thủy lực sau đó được đưa đến cơ cấu chấp hành để thực hiện chuyển động theo yêu cầu như tiến, lùi, dừng hoặc đảo chiều. Khi tín hiệu điều khiển thay đổi hoặc ngắt, van chuyển sang trạng thái tương ứng theo cấu hình của từng mã.

Công dụng

Van DSG có nhiệm vụ chính là điều khiển hướng và trạng thái dòng dầu thủy lực. Thiết bị giúp điều khiển các cơ cấu chấp hành, thay đổi chiều chuyển động và phối hợp hoạt động giữa các bộ phận trong hệ thống thủy lực. Đây là linh kiện quan trọng trong các hệ thống cần điều khiển chuyển động bằng tín hiệu điện.
