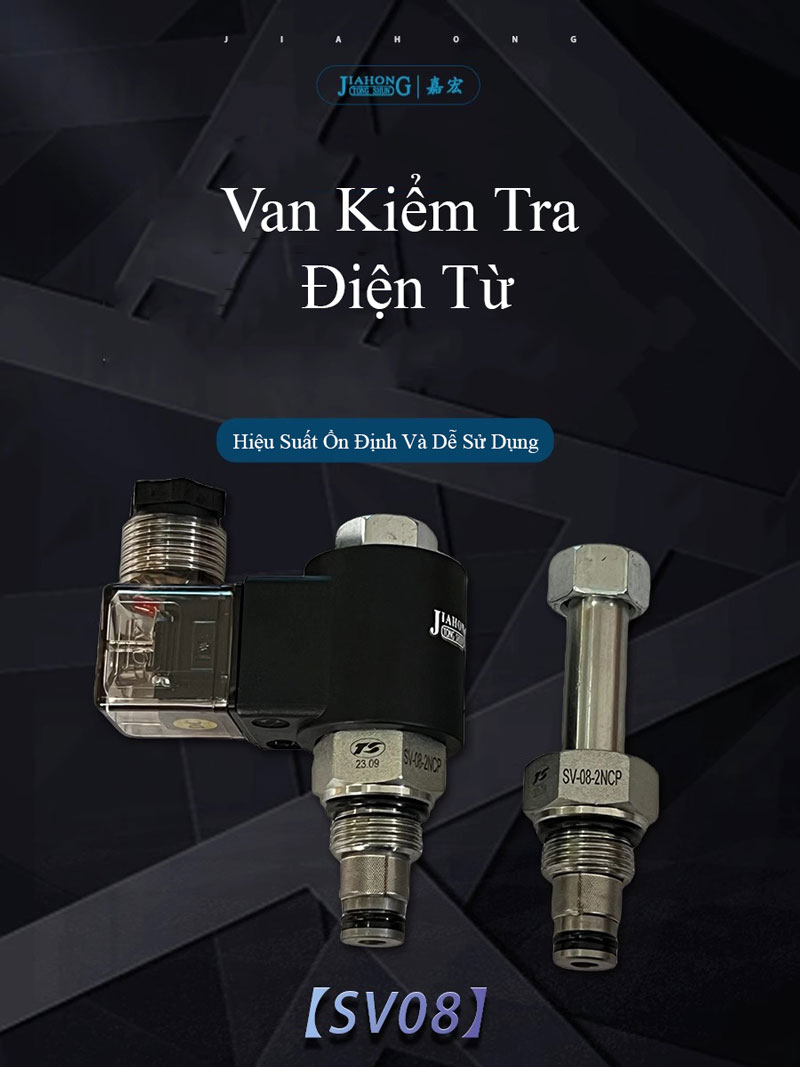

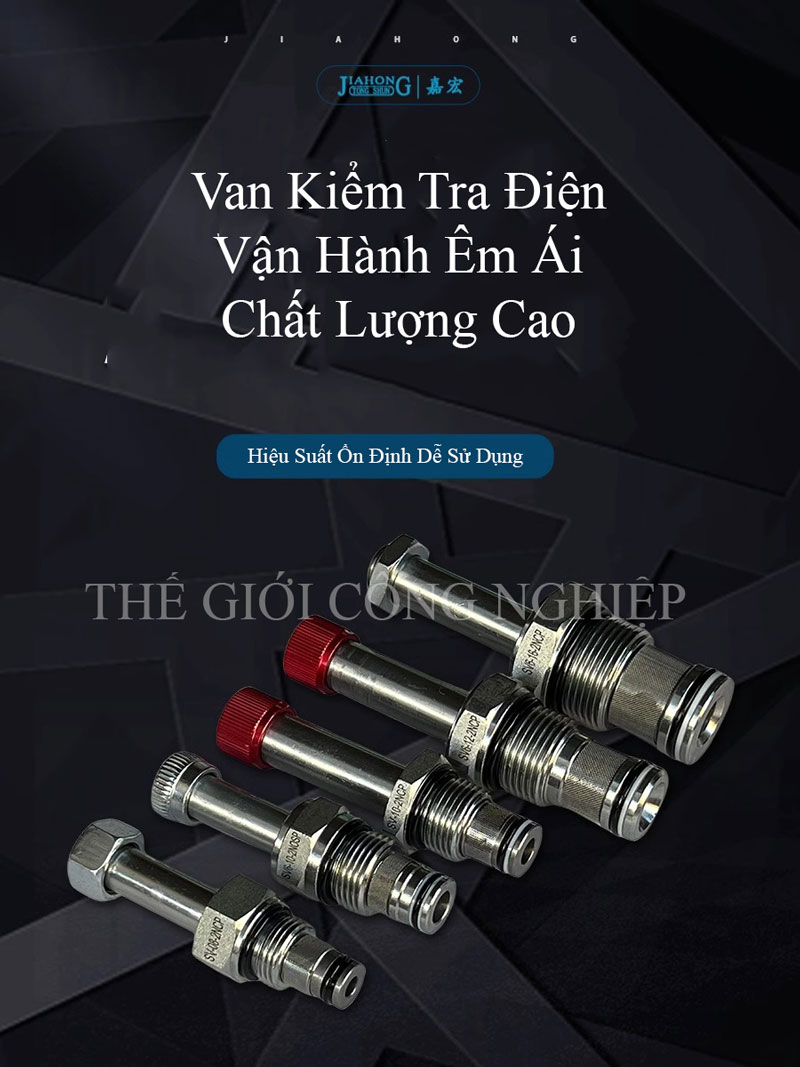

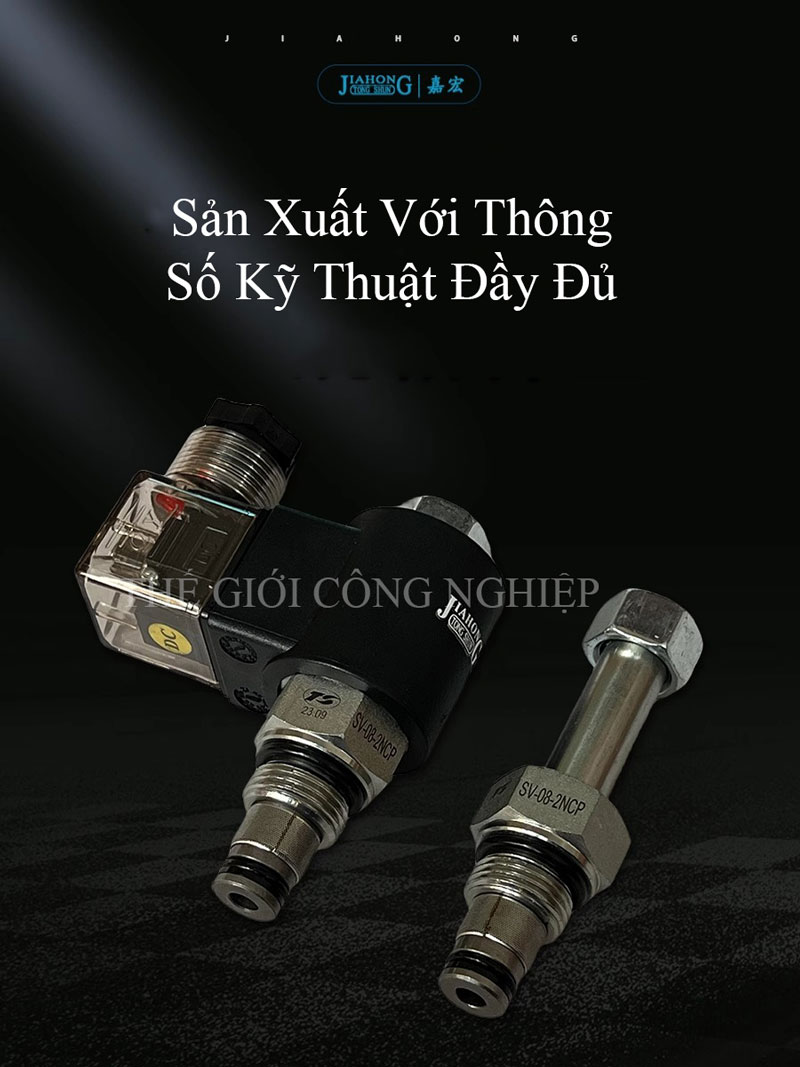

Van điện từ thuỷ lực hai chiều SV08-2NCP

Van điện từ thủy lực hai chiều SV08-2NCP – Van cartridge thường đóng điều khiển bằng điện từ

1. Cấu tạo:
Van điện từ thủy lực SV08-2NCP là loại van cartridge hai chiều thường đóng (Normally Closed), dạng lắp chìm (screw-in type) vào block hoặc manifold thủy lực. Cấu tạo cơ bản gồm:

Thân van: Làm từ thép carbon mạ kẽm hoặc inox, ren chuẩn để lắp vào khoang van.
Lõi van (spool hoặc poppet): Được dẫn hướng chính xác, đóng mở dòng chảy.
Lò xo hồi: Đẩy lõi van về vị trí đóng khi mất điện.
Cuộn coil điện từ: Khi cấp điện, tạo từ trường hút lõi van, cho phép dòng chảy.
Gioăng làm kín: NBR, Viton hoặc Teflon, đảm bảo kín khít và chống rò rỉ.

2. Nguyên lý hoạt động:
Van hoạt động theo cơ chế điện điều khiển – lò xo hồi:

Khi không cấp điện, lò xo giữ lõi van ở trạng thái đóng – ngăn không cho dòng thủy lực đi qua.
Khi cấp điện, lực hút từ cuộn coil kéo lõi van lên – cho phép dòng chất lỏng thủy lực lưu thông giữa hai cổng (P → T hoặc A → B tùy thiết kế).

3. Thông số kỹ thuật cơ bản (tham khảo):

Kiểu van: 2 chiều – 2 vị trí (2/2 NC), thường đóng
Dạng lắp: Cartridge – ren chuẩn 3/4"-16 UNF (cỡ 08 size)
Điện áp coil: 12VDC, 24VDC, 110VAC, 220VAC (tùy chọn)
Áp suất làm việc tối đa: ~250–315 bar
Lưu lượng tối đa: 15–20 L/min
Nhiệt độ làm việc: -30°C đến +100°C (tùy gioăng)
Độ rò rỉ nội: Rất thấp – thường <5 cc/phút tại 75% áp suất định mức
Loại gioăng: NBR (chuẩn), có thể thay bằng Viton cho môi trường đặc biệt

4. Ứng dụng:

Dùng để đóng/ngắt dòng thủy lực trong hệ thống điều khiển tự động.
Thích hợp cho các thiết bị như: máy ép, máy CNC, máy nông nghiệp, xe nâng, thiết bị xây dựng...
Dễ dàng tích hợp vào manifold, tiết kiệm không gian và rút gọn đường ống.
Kết hợp với cảm biến, PLC, rơle hoặc điều khiển bằng tay gián tiếp.

5. Ưu điểm:
