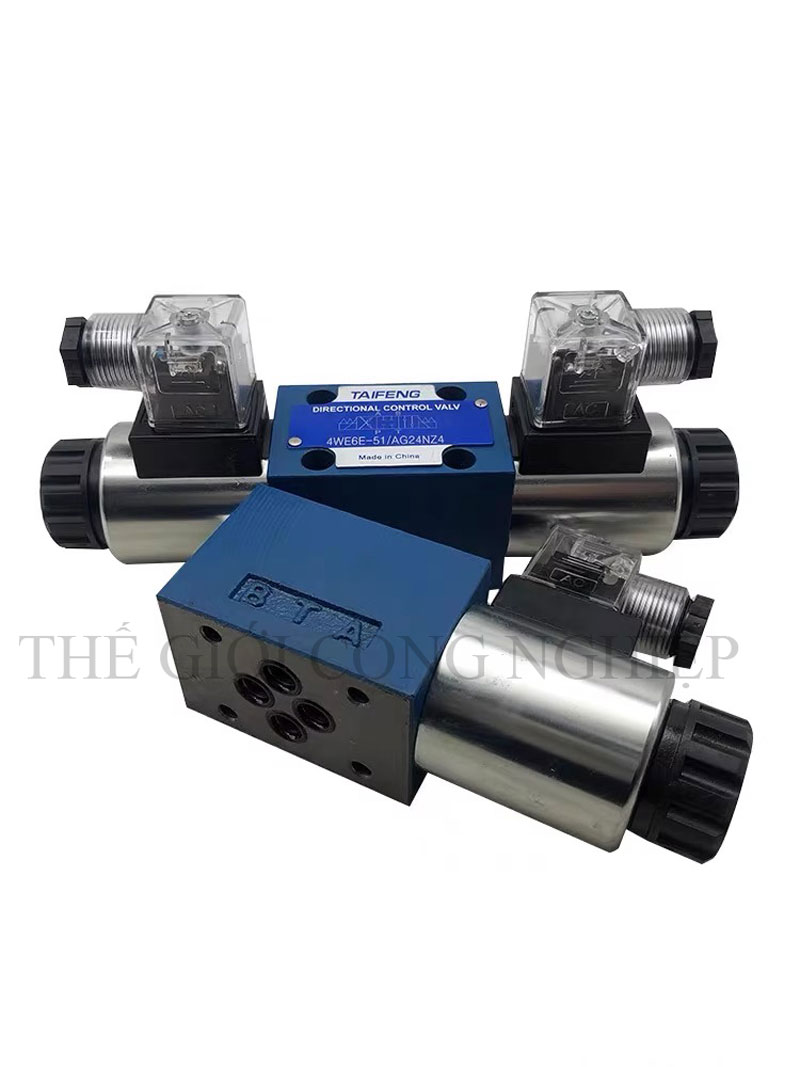

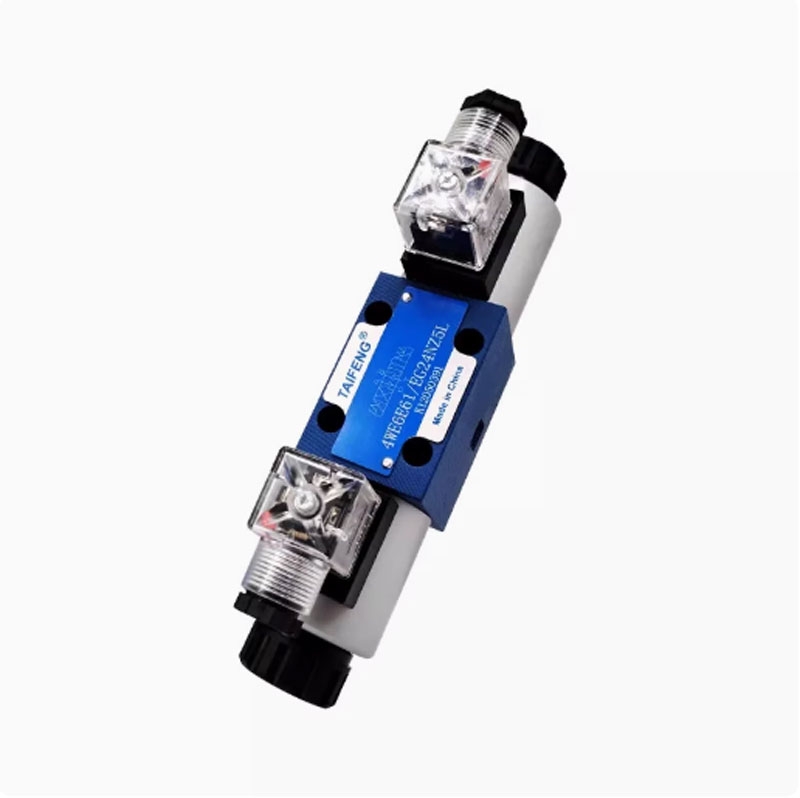

Van Điện Từ Thủy Lực 4WE6E-50 – Van Đảo Chiều Dạng Tiêu Chuẩn

Mô tả chi tiết:

Van điện từ thủy lực 4WE6E-50 là dòng van đảo chiều điện từ tiêu chuẩn thuộc seri 4WE6 của hệ thống thủy lực công nghiệp, được sử dụng để điều khiển hướng dòng dầu trong các mạch thủy lực. Van có cấu trúc nhỏ gọn, phản hồi nhanh và hoạt động ổn định dưới điều kiện áp suất cao, phù hợp cho các ứng dụng tự động hóa máy móc, hệ thống ép, kẹp, nâng hạ, và điều khiển xy lanh thủy lực.

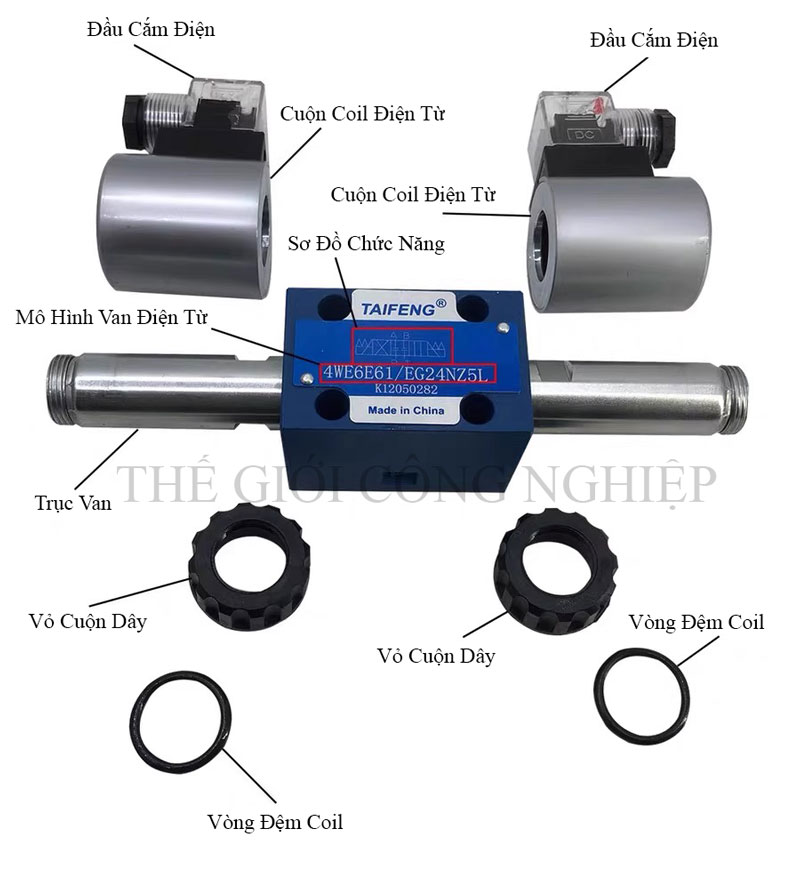

Cấu tạo chính:

Thân van (housing): Gia công chính xác từ thép hoặc gang chịu áp, bề mặt xử lý chống ăn mòn.
Trục van (spool): Dạng trượt (slide spool), cho phép thay đổi hướng dòng dầu qua các cổng P, A, B, T.
Cuộn coil điện từ (solenoid coil): Loại điện DC hoặc AC, cho khả năng đóng/mở nhanh chóng và bền bỉ.
Nút test (tùy chọn): Cho phép vận hành cơ khi mất điện.
Rãnh lắp công tắc từ (option): Hỗ trợ theo dõi hành trình van.
Cổng kết nối (port): Giao diện kiểu NG6 (DIN 24340 / ISO 4401-03).

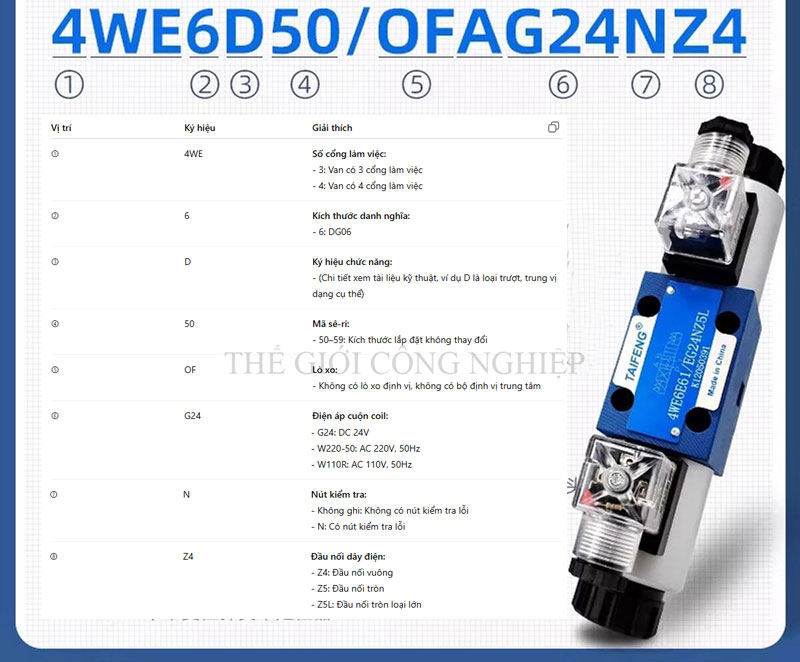

Thông số kỹ thuật:

Thông số	Giá trị
Mã sản phẩm	4WE6E-50
Số cổng làm việc	4 cổng (P, A, B, T)
Kích thước danh nghĩa	NG06 (DN6 – size 6mm)
Điện áp coil	DC 24V / AC 110V / AC 220V (tuỳ chọn)
Áp suất làm việc tối đa	31.5 MPa (315 bar)
Lưu lượng danh nghĩa	60 L/min (tùy phiên bản)
Nhiệt độ môi trường	–20°C đến +70°C
Dầu thủy lực sử dụng	Dầu gốc khoáng, độ nhớt 15–68 cSt, ISO VG32–VG68
Tiêu chuẩn lắp đặt	ISO 4401 / CETOP 3 / NG6
Loại trục (spool type)	E – trung vị chặn dòng (closed center spool)
Kiểu hoạt động	Điện từ tác động trực tiếp, hồi vị bằng lò xo
