1. Giới thiệu sản phẩm
Vít me ren thang (Trapezoidal Lead Screw – TR Series) là loại trục truyền động phổ biến dùng trong các hệ thống cơ khí, máy CNC, máy tự động hóa, máy ép, máy nâng hạ, thiết bị mô phỏng và cơ cấu chuyển động tuyến tính.
Ren dạng trapezoid (ren thang) giúp tải nặng tốt, chuyển động ổn định và độ bền cao hơn so với ren thường.
Dòng sản phẩm bao gồm đầy đủ kích thước TR10 – TR28, bước ren tiêu chuẩn như TR20×4, TR28×6…, kèm đai ốc đồng / thép / POM tùy ứng dụng.
⚙️ 2. Đặc điểm nổi bật
-
Độ cứng và độ bền cao, chịu tải tốt trong môi trường công nghiệp.
-
Chuyển động mượt, không bị giật cục, tăng độ chính xác cho cơ cấu truyền động.
-
Đa dạng vật liệu: Thép C45, thép mạ cứng, thép không gỉ, đồng thau, POM.
-
Tuổi thọ cao, ít mài mòn hơn ren vuông thông thường.
-
Phù hợp cho:
-
Máy CNC
-
Máy nâng hạ, máy ép
-
Bàn trượt tuyến tính
-
Thiết bị cơ khí – tự động hóa
-
Máy đóng gói – máy gỗ – máy linh kiện điện tử
-

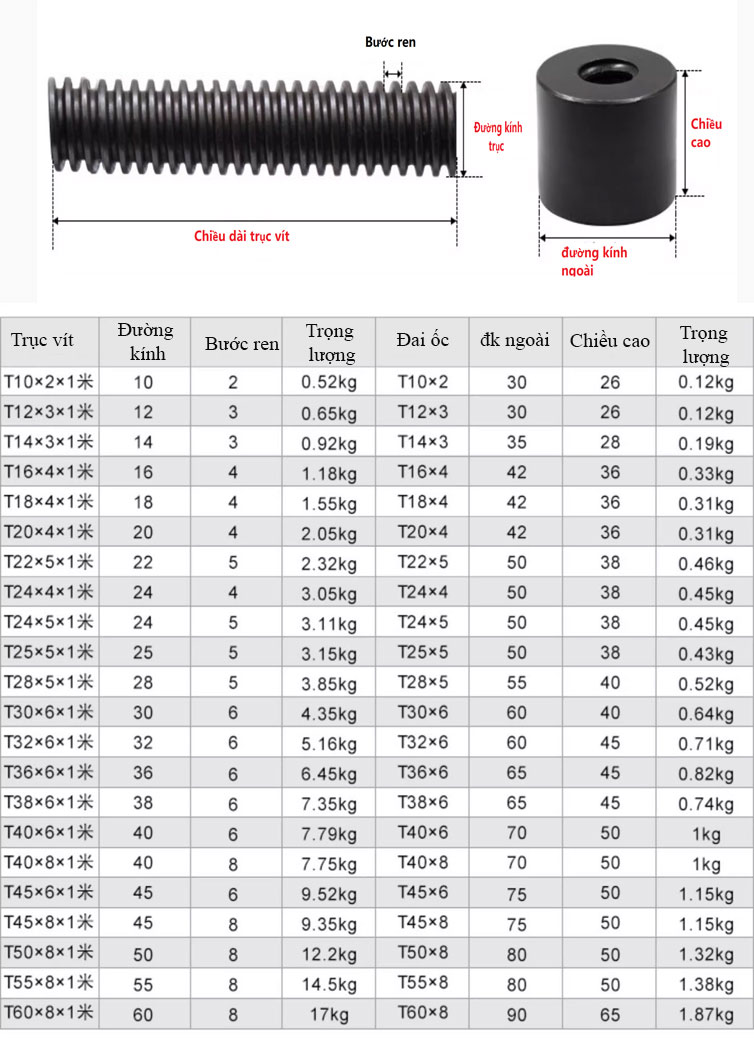

📏 3. Quy cách – Thông số kỹ thuật
Mã ren Ký hiệu Đường kính (mm) Bước ren Ghi chú TR10 T10 10 mm 2 mm Ren thang TR12 T12 12 mm 3 mm TR14 T14 14 mm 3 mm TR16 T16 16 mm 4 mm TR20×4 T20 20 mm 4 mm Loại dùng nhiều nhất TR22 T22 22 mm 5 mm TR24 T24 24 mm 5 mm TR25 T25 25 mm 5 mm TR28×6 T28 28 mm 6 mm Tải nặng 👉 Chiều dài trục có thể cắt theo yêu cầu: 300 / 500 / 1000 / 1500 mm.

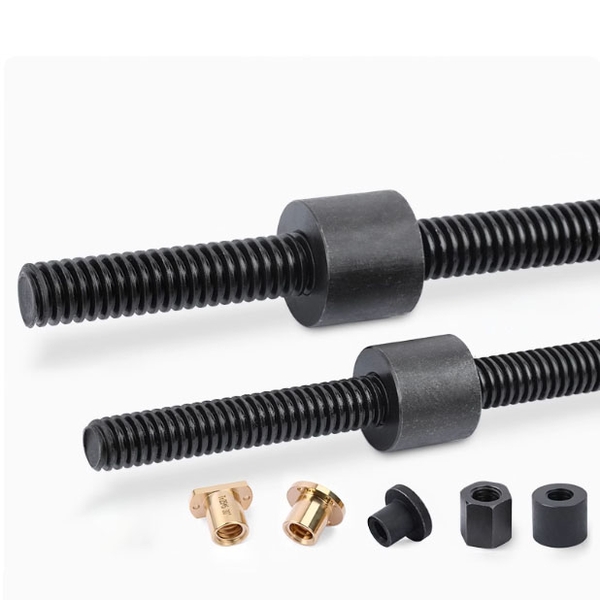

👉 Đai ốc tương ứng: loại Ø tròn, Ø vuông, có bích, không bích, vật liệu đồng/POM/thép.
🧩 4. Vật liệu đai ốc (tuỳ chọn)
-
Đồng thau (Brass): Chịu nhiệt – chống mài mòn cao.
-
POM (nhựa kỹ thuật): Giảm ma sát – chạy êm – ít tiếng ồn.
-
Thép C45 / Thép SKD: Dùng cho tải nặng & tốc độ cao.
-
📦 5. Ứng dụng thực tế
-
Máy CNC, máy plasma
-
🛠 6. Tùy chọn gia công
-
Tiện đầu trục theo bản vẽ
-
Phay phẳng ngàm kẹp
-
Cắt theo kích thước yêu cầu
-
Gia công then, ren đầu trục, taro lỗ
-
Máy đóng gói – máy ép kiện
-
Hệ thống dẫn hướng – bàn trượt tuyến tính
-
Máy chế biến gỗ
-
Thiết bị nâng hạ, máy công tác
-
Các dự án cơ khí chế tạo – tự động hóa
-
