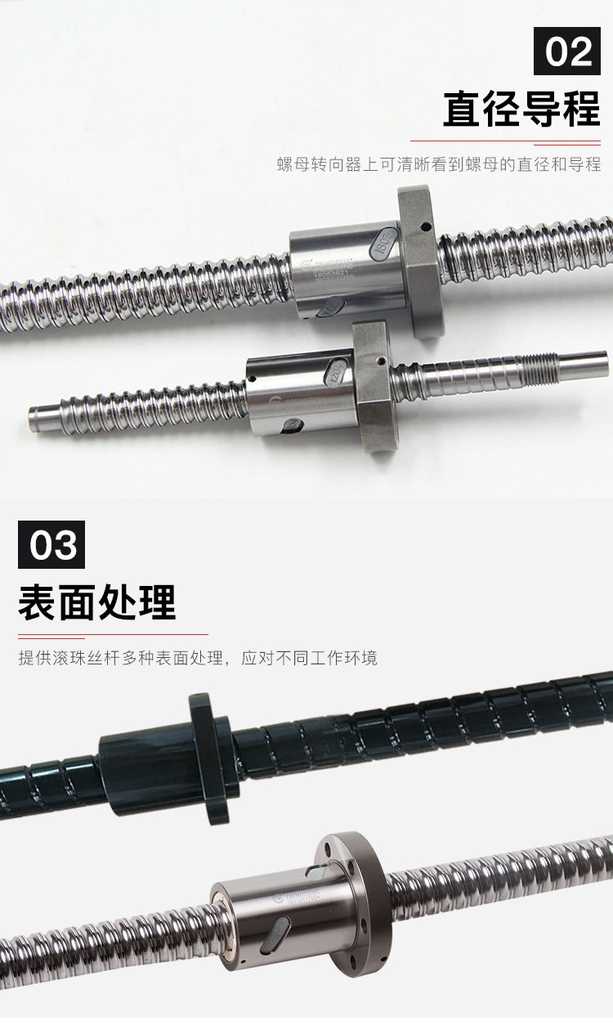

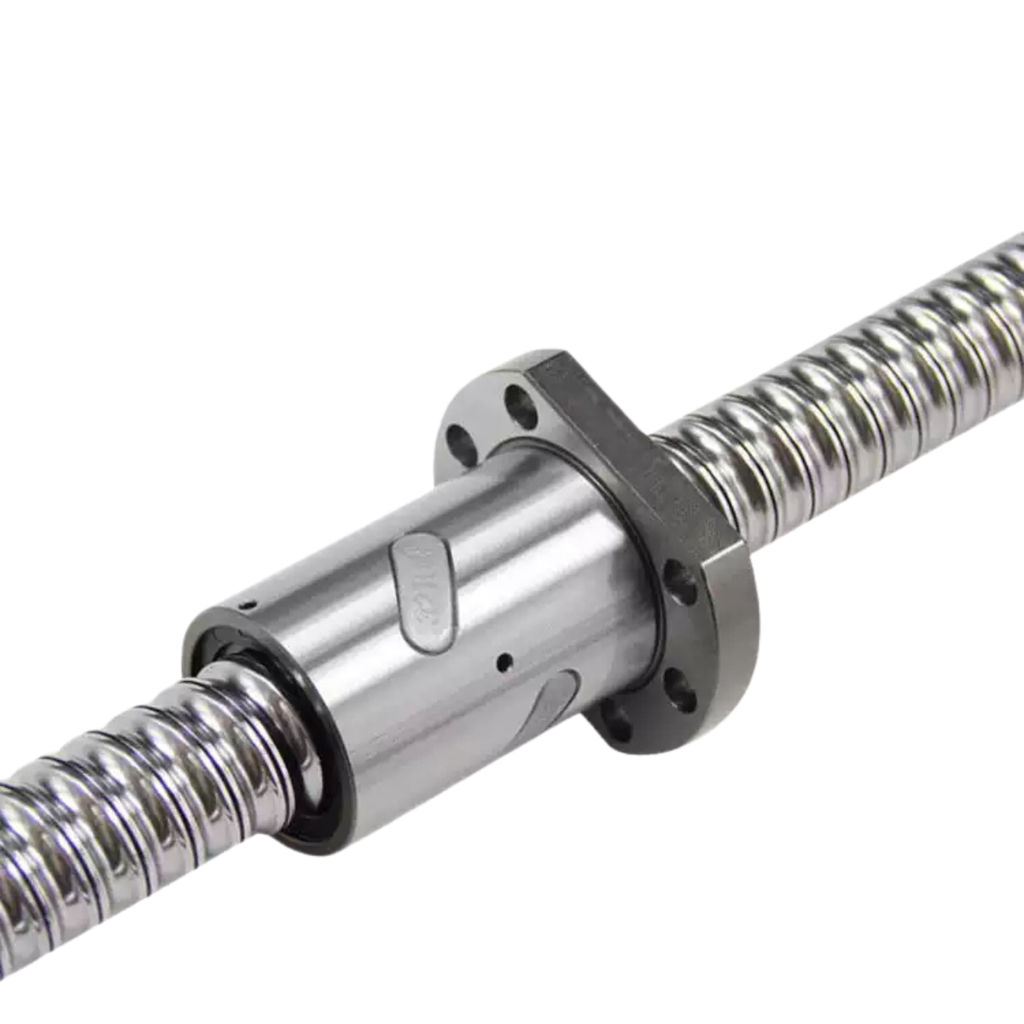

Bộ vít me bi TBI SFNH SFH1605/1610/2020/2010/2510

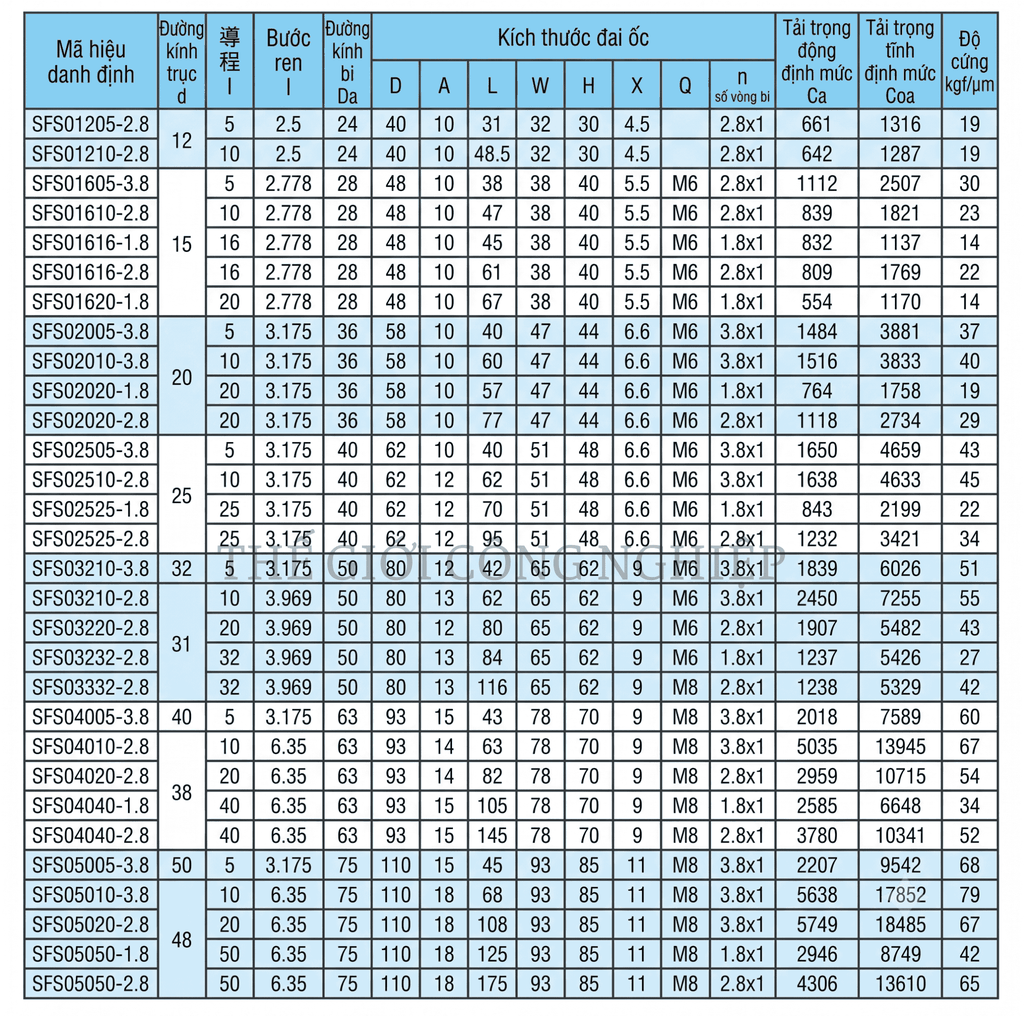

Bộ vít me bi TBI SFNH SFH1605/1610/2020/2010/2510 là bộ truyền động tuyến tính có độ chính xác cao, được sản xuất theo tiêu chuẩn của TBI Motion, chuyên dùng trong các hệ thống máy CNC, máy cắt laser, máy khắc, robot công nghiệp, thiết bị tự động hóa và các dây chuyền sản xuất hiện đại. Với cơ cấu vít me bi tuần hoàn, sản phẩm giúp chuyển đổi chuyển động quay thành chuyển động tịnh tiến một cách chính xác, giảm ma sát, nâng cao hiệu suất truyền động và kéo dài tuổi thọ thiết bị. Dòng SFH và SFNH có nhiều quy cách như SFH1605, SFH1610, SFH2010, SFH2020, SFH2510 đáp ứng đa dạng yêu cầu về tải trọng, tốc độ và hành trình.

Cấu tạo sản phẩm

Bộ vít me bi TBI được chế tạo với độ chính xác cao, bao gồm các bộ phận chính:

Trục vít me bằng thép hợp kim tôi cứng, độ cứng và khả năng chống mài mòn cao.

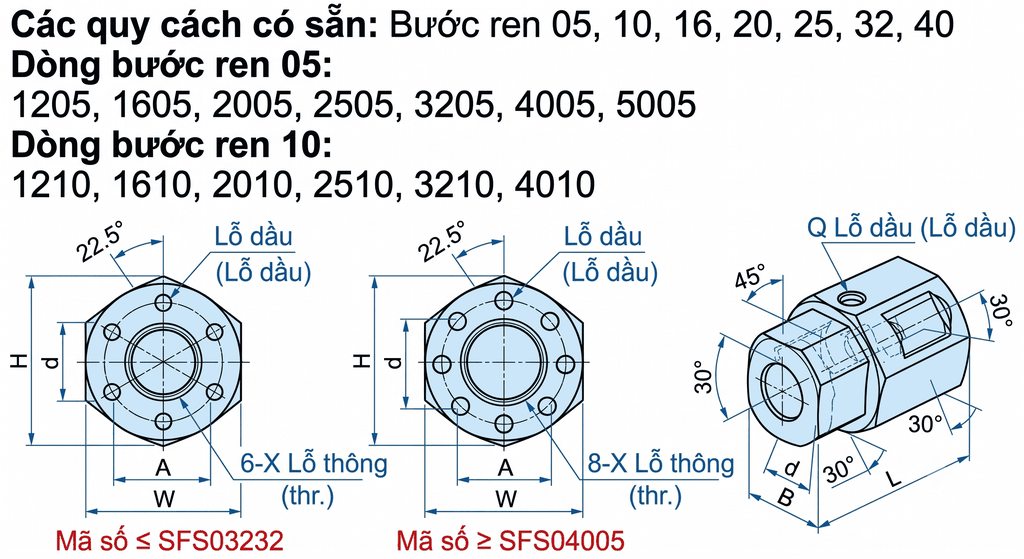

Đai ốc bi tuần hoàn SFH hoặc SFNH giúp giảm ma sát và tăng hiệu suất truyền động.
Hệ thống bi thép có độ chính xác cao, vận hành êm ái.
Rãnh ren được gia công chính xác bằng công nghệ hiện đại.

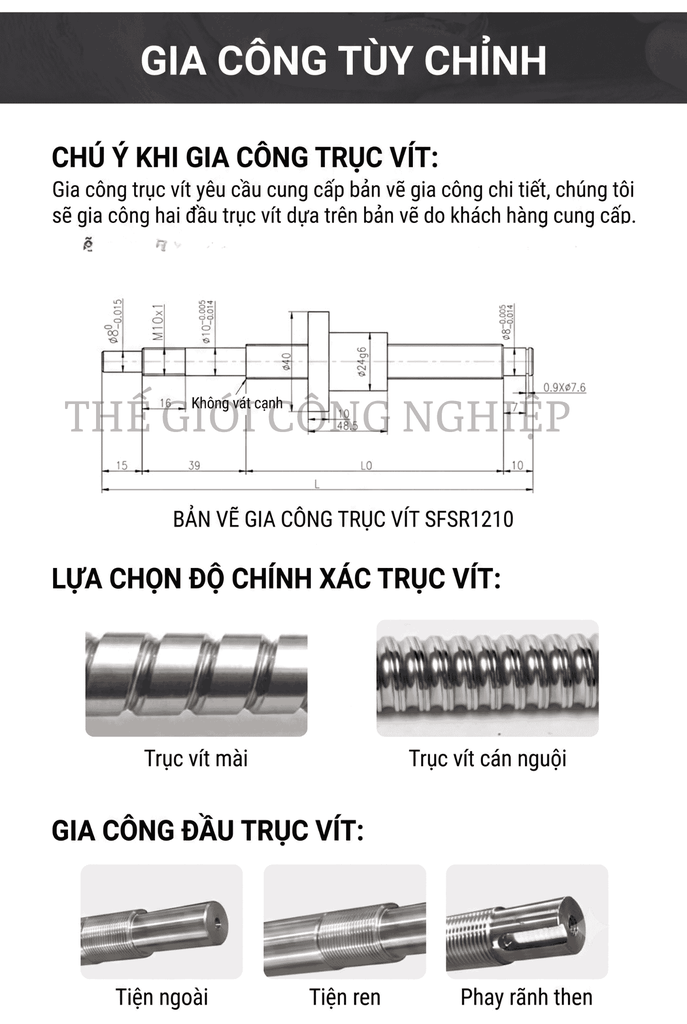

Hai đầu trục được gia công theo tiêu chuẩn hoặc theo bản vẽ của khách hàng.

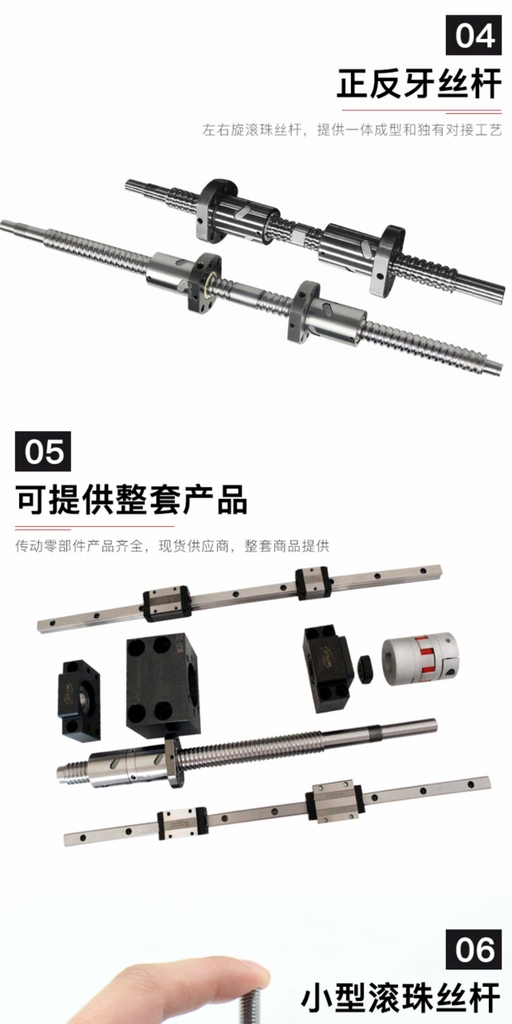

Có thể kết hợp với gối đỡ BK/BF, FK/FF và khớp nối trục để tạo thành hệ truyền động hoàn chỉnh.

Nguyên lý hoạt động

Bộ vít me bi hoạt động dựa trên cơ chế bi tuần hoàn lăn giữa trục vít và đai ốc. Khi trục vít quay, các viên bi chuyển động tuần hoàn trong rãnh ren, giúp biến chuyển động quay thành chuyển động tịnh tiến với hệ số ma sát rất thấp. So với vít me thông thường, vít me bi có hiệu suất truyền động cao, giảm tổn hao năng lượng, hạn chế mài mòn và duy trì độ chính xác trong thời gian dài.
