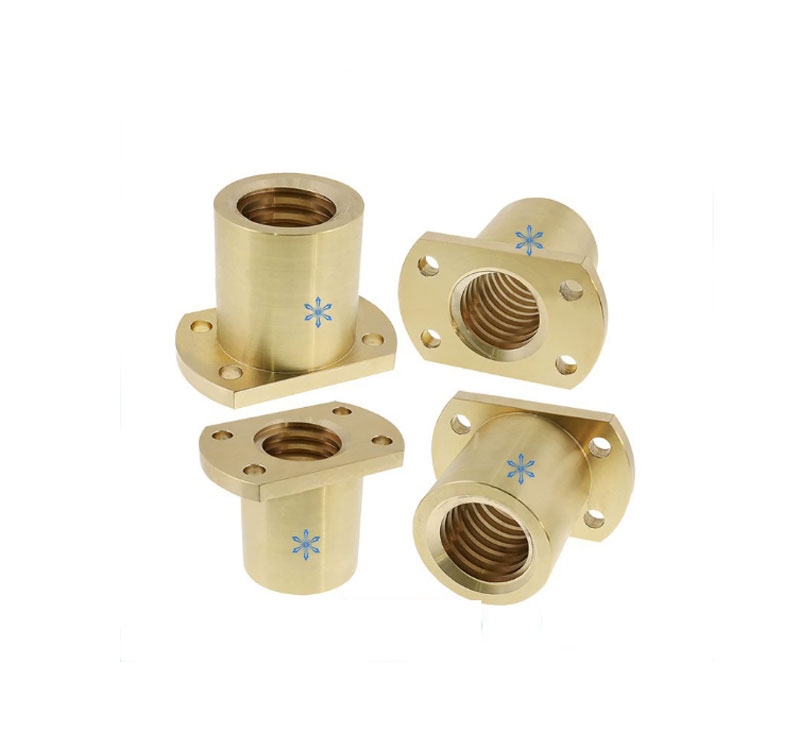

Đai ốc vít hình thang LJP / LJR — Mô tả chi tiết
Đai ốc vít hình thang (Trapezoidal Nut) thuộc hệ vít me thang, dùng phối hợp với vít me hình thang để biến chuyển động quay thành chuyển động tịnh tiến ổn định, chính xác cao. Dòng LJP / LJR là loại đai ốc công nghiệp, đa kích thước phù hợp đa dạng tải trọng và ứng dụng cơ khí.
Chất liệu & gia công
-
Vật liệu: Thường sử dụng thép hợp kim, đồng, gang hoặc thép không gỉ tùy ứng dụng.
-
Xử lý bề mặt: Mạ crom / mạ kẽm / phủ chống mài mòn giúp tăng tuổi thọ, chống oxi hóa.
-
Gia công ren chuẩn hình thang (Trapezoidal):
→ Bề mặt tiếp xúc lớn → phân bố lực tốt → độ mòn thấp. -
Độ chính xác cao: Tiêu chuẩn gia công chính xác phù hợp cho dẫn động tịnh tiến.
Ký hiệu & kích thước áp dụng
Dòng Đai ốc LJP / LJR thường đi kèm với vít me có kích thước tiêu chuẩn. Các mã sản phẩm nằm trong dải sau:
➡️ LJP/LJR60, 61, 62, 63, 66, 67, 68, 69, 71, 72, 73, 74, 81, 82
Con số biểu thị kích thước tương ứng của vít me, bước ren và đường kính ren theo tiêu chuẩn.
Ví dụ:
-
LJP60 / LJR60 → phù hợp với vít me Tr60
-
LJP63 / LJR63 → phù hợp với vít me Tr63
-
…
-
LJP82 / LJR82 → phù hợp với vít me Tr82
Sự đa dạng kích thước giúp chọn đúng theo đường kính và bước ren vít me, đảm bảo tương thích và hoạt động chính xác.
Cấu tạo & đặc điểm
1. Thân đai ốc
-
Hình dạng vuông/chữ nhật chuẩn để lắp bàn trượt, thanh dẫn.
-
Bề mặt ren nhẵn, độ khớp cao với vít me.
2. Rãnh và ren
-
Ren hình thang chuẩn giúp:
-
Chuyển lực hiệu quả
-
Giảm ma sát
-
Hoạt động trơn tru, êm
-
3. Lỗ bắt cố định
-
Có thể có lỗ ren/không lỗ tùy mã → dùng bulong để gắn với chi tiết cố định.
Ưu điểm nổi bật
✔ Truyền động tịnh tiến chính xác: Độ chính xác cao hơn ren vuông truyền thống
✔ Khả năng chịu tải lớn: Ren rộng phân bố lực hiệu quả
✔ Độ bền cao: Vật liệu và xử lý bề mặt chống mài mòn
✔ Hoạt động êm: Giảm rung, ít tiếng ồn
✔ Lắp lắp dễ dàng: Dễ thay thế, phù hợp nhiều hệ thống cơ khí
Ứng dụng điển hình
🔹 Máy CNC, máy tiện, máy phay
🔹 Cơ cấu bàn trượt, bàn nâng
🔹 Thiết bị tự động hóa, robot công nghiệp
🔹 Máy đóng gói, máy in 3D
🔹 Cơ cấu chuyển động tuyến tính khác
Lưu ý khi chọn
-
Chọn đúng kích thước ren (Tr) tương ứng với vít me.
-
Xem vật liệu & xử lý bề mặt phù hợp môi trường làm việc (ẩm ướt, tải nặng, tốc độ cao).
-
Kiểm tra độ khớp giữa trục vít và đai ốc để tránh mài mòn nhanh.
