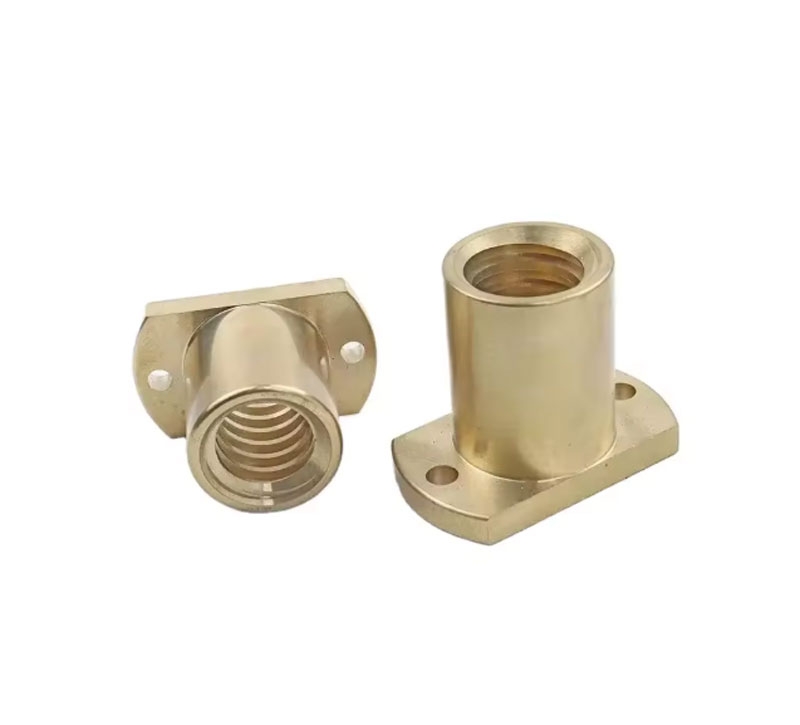

Đai Ốc Đồng Mặt Bích Vuông 2 Lỗ Cho Vít Me Thang
Đai ốc đồng mặt bích vuông 2 lỗ là chi tiết truyền động cơ khí dùng cho vít me thang (trapezoidal lead screw), giúp chuyển đổi chuyển động quay thành chuyển động tịnh tiến với độ ổn định cao. Sản phẩm được gia công từ đồng hợp kim chịu mài mòn, thích hợp cho các hệ thống cơ cấu trượt tải vừa và nhỏ.

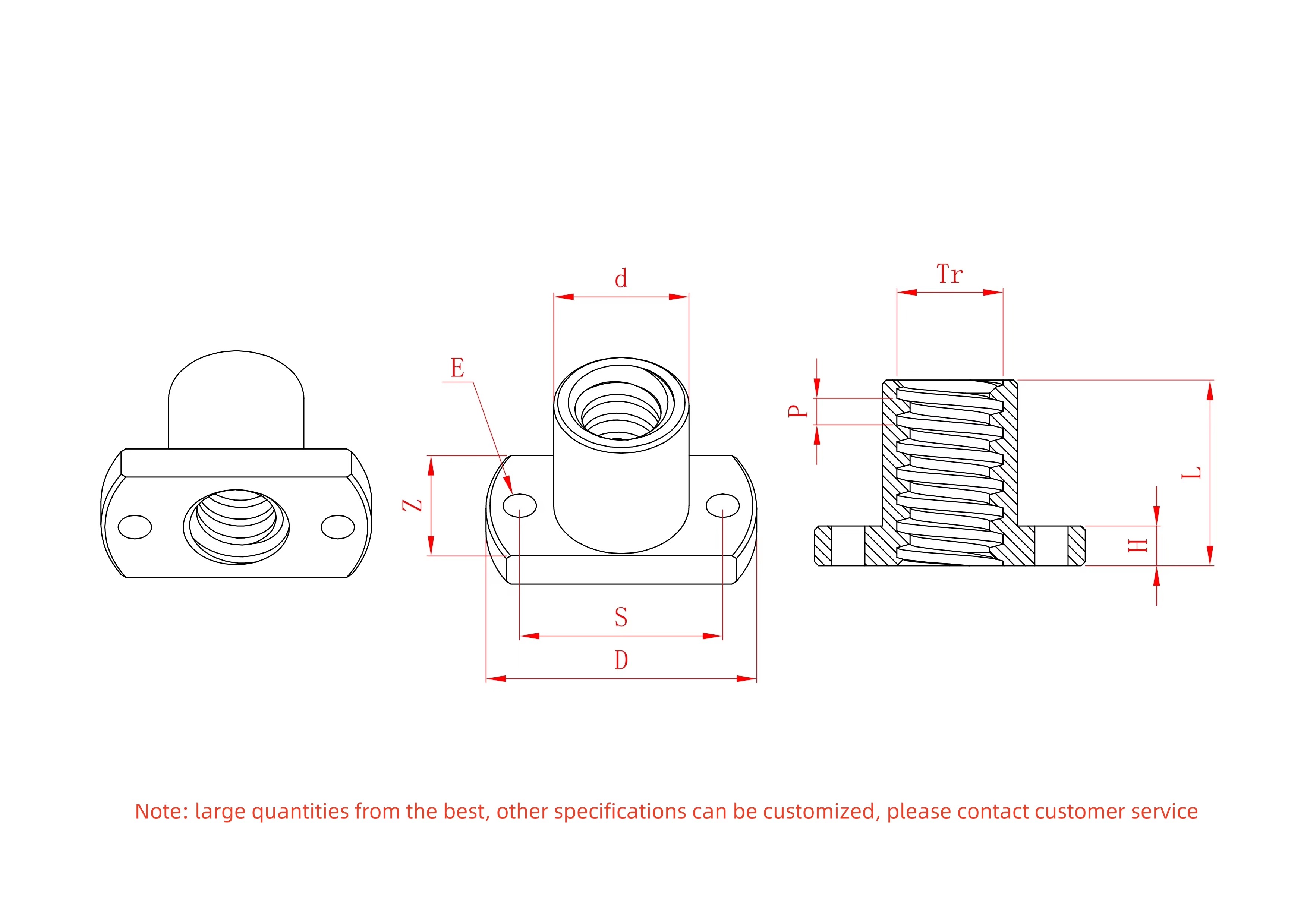

Cấu tạo
-
Thân đai ốc bằng đồng đúc hoặc tiện chính xác, ren trong gia công theo chuẩn vít me thang (Tr).
-
Mặt bích vuông tăng diện tích tiếp xúc, giúp cố định chắc chắn lên bệ máy.
-
2 lỗ bắt bulông đối xứng để lắp ghép trực tiếp với khung hoặc bàn trượt.
-
Rãnh ren sâu, bước ren chuẩn giúp truyền lực đều, giảm rung.
Chất liệu
-
Đồng hợp kim (thường là đồng thiếc hoặc đồng chì)
→ Ma sát thấp
→ Tự bôi trơn nhẹ
→ Chống kẹt ren, chống mài mòn
→ Hoạt động êm, ít tiếng ồn
Ứng dụng
Sử dụng với vít me thang các cỡ:
T10 / T12 / T14 / T16 / T20 / T22 / T25 / T28 / T30 / T32 / T36 / T40 / T50
Ứng dụng trong:
-
Máy CNC mini, máy khắc, máy in 3D
-
Cơ cấu nâng hạ, bàn trượt, cơ cấu tịnh tiến
-
Máy đóng gói, máy chế biến, máy tự động hóa
-
Thiết bị cơ khí dân dụng & công nghiệp nhẹ

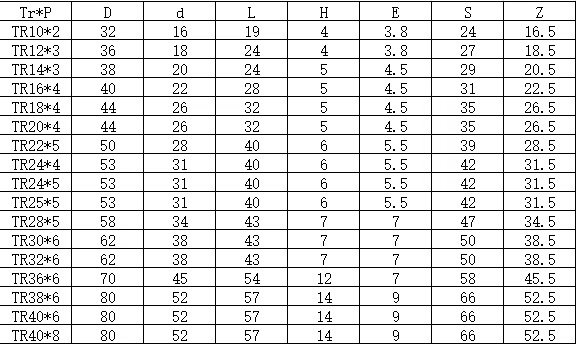

Mô tả kỹ thuật
-
Kiểu ren: Ren thang (Trapezoidal)
-
Kiểu mặt bích: Vuông, 2 lỗ bắt vít
-
Hướng ren: Phải (mặc định)
-
Độ chính xác gia công cao, chạy trượt mượt
-
Tải trọng phù hợp: Trung bình
-
Lắp đặt đơn giản, dễ thay thế
Ưu điểm nổi bật
✔ Giảm ma sát, tăng tuổi thọ vít me
✔ Chịu tải tốt, vận hành ổn định
✔ Ít sinh nhiệt khi làm việc liên tục
✔ Chống mài mòn cao hơn thép thường
✔ Lắp ráp nhanh, cố định chắc chắn
