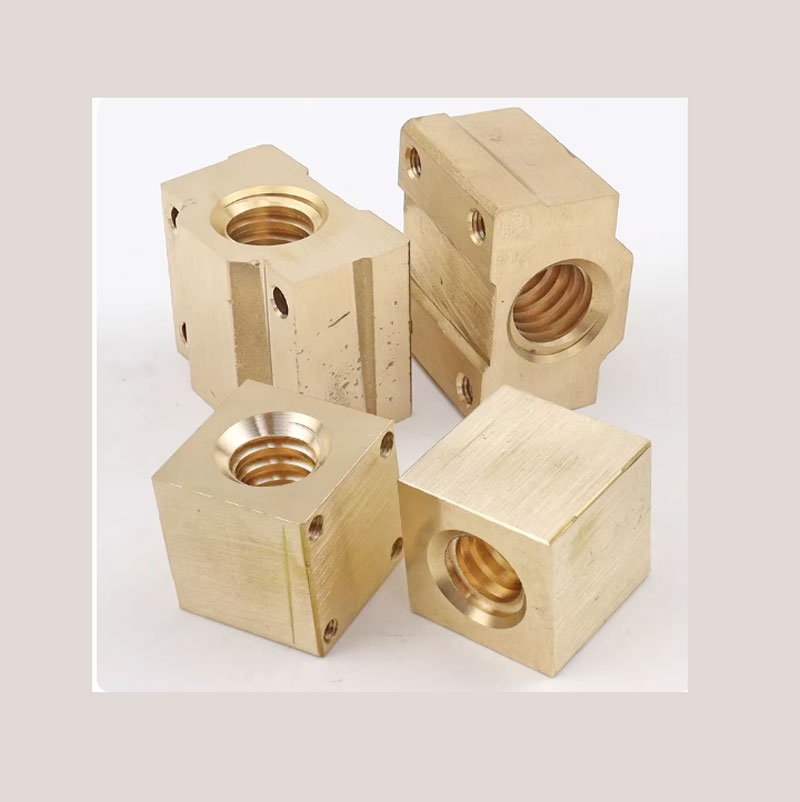

Đai ốc đồng thau trục vít me thang NSBR – dạng hộp là chi tiết truyền động tuyến tính dùng cho hệ vít me thang (lead screw) trong máy CNC, máy in 3D công nghiệp, bàn trượt cơ khí, cơ cấu nâng hạ và thiết bị tự động hóa. Đai ốc được gia công từ đồng thau chất lượng cao giúp giảm ma sát, chống mài mòn và vận hành êm trong thời gian dài.
Cấu tạo & thiết kế

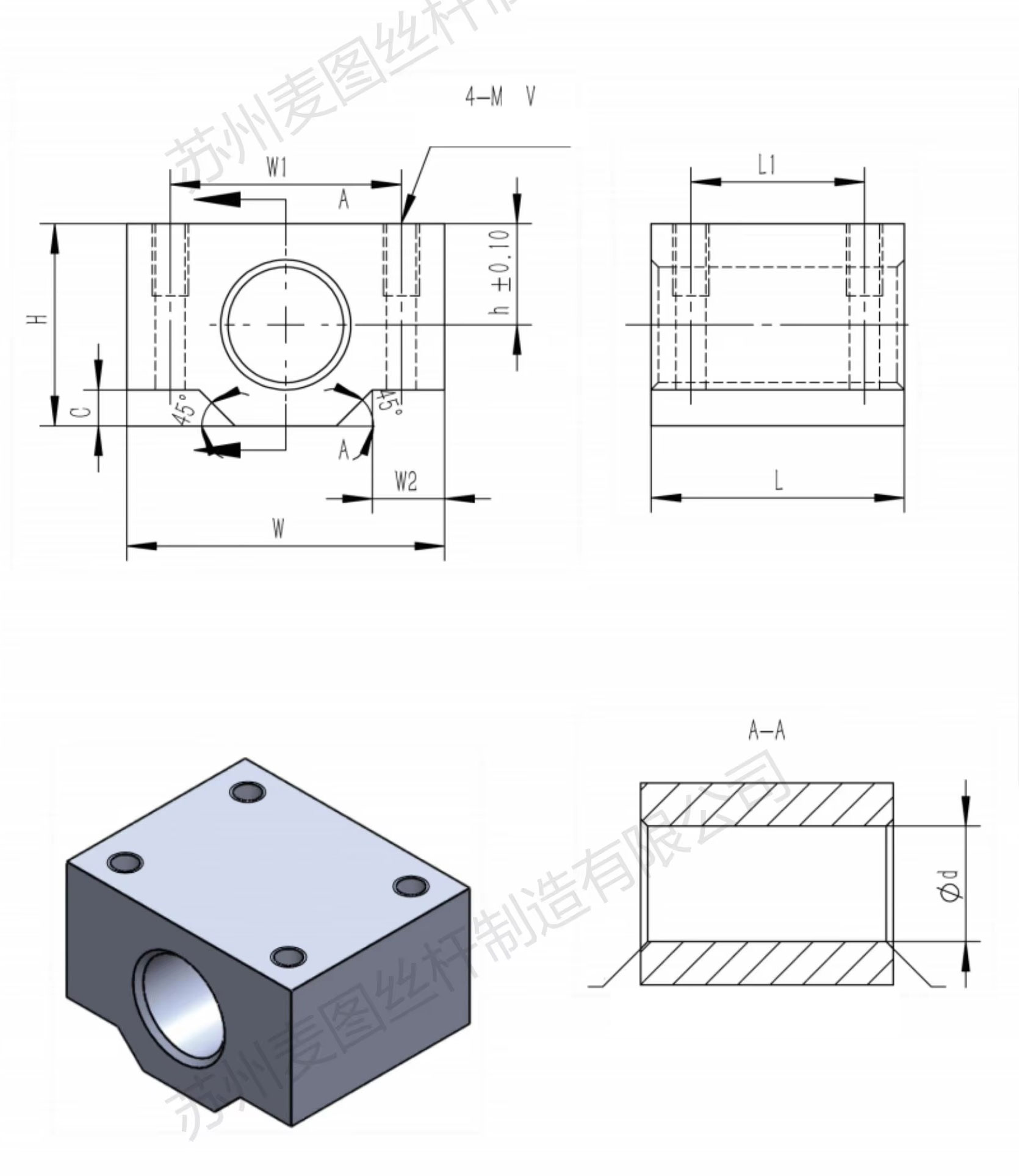

Đai ốc có dạng khối hộp vuông/chữ nhật chắc chắn, tích hợp lỗ ren vít me ở tâm. Thân hộp được gia công chính xác với các mặt phẳng chuẩn giúp lắp đặt dễ dàng lên bệ đỡ hoặc khung máy. Phần thân thường có:
-
Lỗ ren vít me thang (Tr) gia công chính xác, đảm bảo độ ăn khớp cao.
-
Lỗ bắt bulông cố định trên mặt trên để liên kết chắc chắn với cơ cấu truyền động.
-
Mặt tựa phẳng giúp căn chỉnh và định vị chính xác.
-
Mép được vát cạnh chống sứt mẻ và tăng độ an toàn khi lắp ráp.
Vật liệu & đặc tính
-
Chế tạo từ đồng thau (Brass) có khả năng tự bôi trơn tự nhiên.
-
Ma sát thấp, giảm mài mòn cho trục vít.
-
Chịu tải tốt, chống kẹt ren khi vận hành liên tục.
-
Khả năng chống ăn mòn và oxy hóa cao.
-
Hoạt động êm, giảm rung và tiếng ồn.
Nguyên lý hoạt động
Khi trục vít me thang quay, ren vít tương tác với ren trong của đai ốc tạo chuyển động tịnh tiến tuyến tính. Thiết kế dạng hộp giúp truyền lực ổn định, hạn chế xoay lệch và tăng độ cứng vững của toàn hệ.
Ứng dụng
-
Máy CNC mini và công nghiệp
-
Bàn trượt tuyến tính, cơ cấu dẫn hướng
-
Thiết bị tự động hóa và robot
-
Máy đóng gói, máy in, máy cắt khắc
-
Hệ cơ cấu nâng hạ chính xác
Ưu điểm nổi bật
-
Độ bền cao, tuổi thọ dài
-
Giảm ma sát, vận hành mượt
-
Lắp đặt chắc chắn, dễ căn chỉnh
-
Hoạt động ổn định dưới tải trọng liên tục
-
Phù hợp nhiều bước ren vít me thang NSBR
