Mô tả chi tiết Bộ Trục Vít Me Bi C-TBSEC / TBSB – C-KBS 1510, 1520 Độ Chính Xác Cao

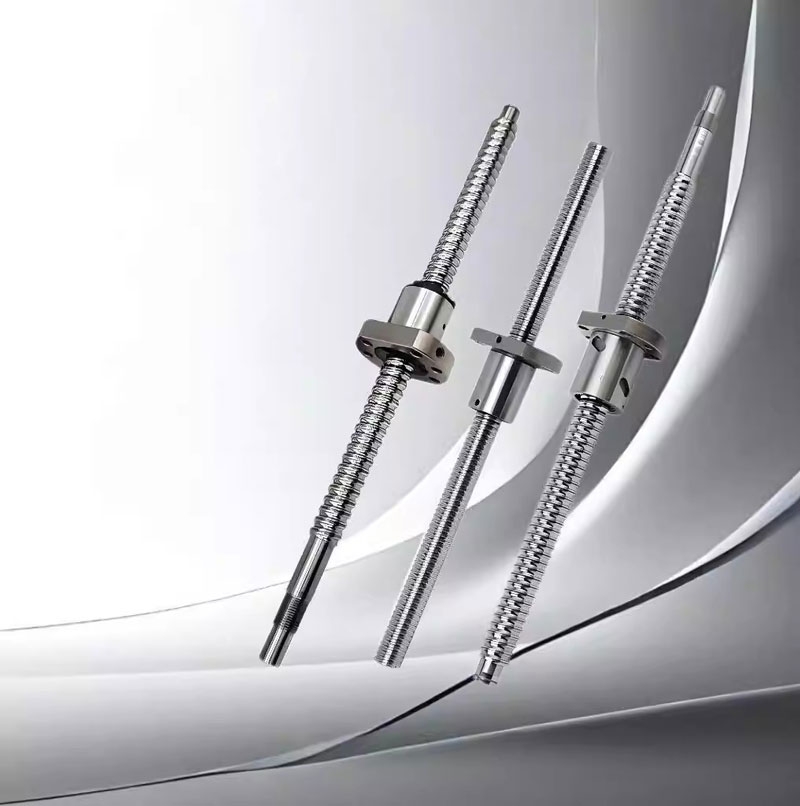

Bộ trục vít me bi C-TBSEC / TBSB – C-KBS 1510, 1520 là hệ truyền động tuyến tính chính xác cao, được sử dụng rộng rãi trong các thiết bị cơ khí chính xác, máy CNC, máy tự động hóa, bàn trượt tuyến tính và các hệ thống định vị cần độ ổn định cao. Bộ sản phẩm thường bao gồm trục vít me bi, đai ốc bi và cụm gối đỡ hai đầu trục, được thiết kế đồng bộ giúp quá trình lắp đặt nhanh chóng và đảm bảo độ chính xác khi vận hành.
Trục vít me hoạt động theo nguyên lý chuyển đổi chuyển động quay thành chuyển động tịnh tiến thông qua hệ thống bi tuần hoàn nằm giữa rãnh ren của trục và đai ốc. Nhờ cấu tạo này, ma sát trong quá trình truyền động được giảm đáng kể so với vít me thường, giúp hệ thống vận hành êm ái, hiệu suất cao và giảm hao mòn cơ khí.

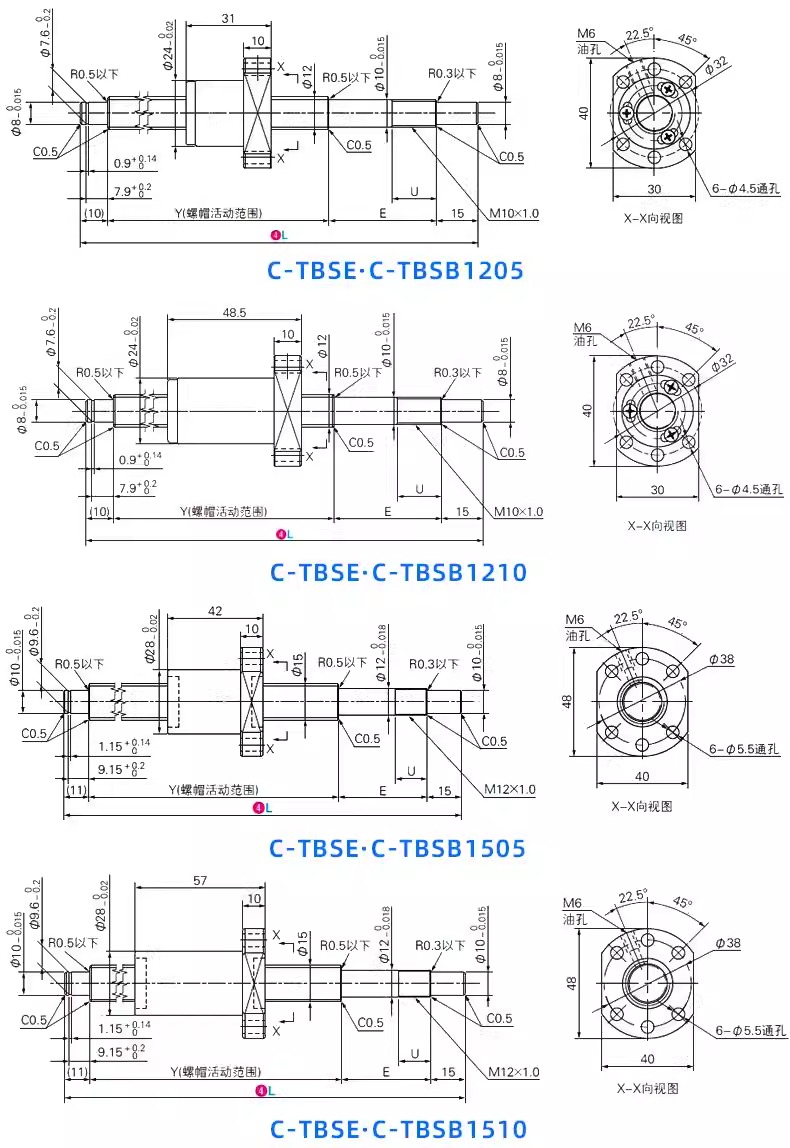

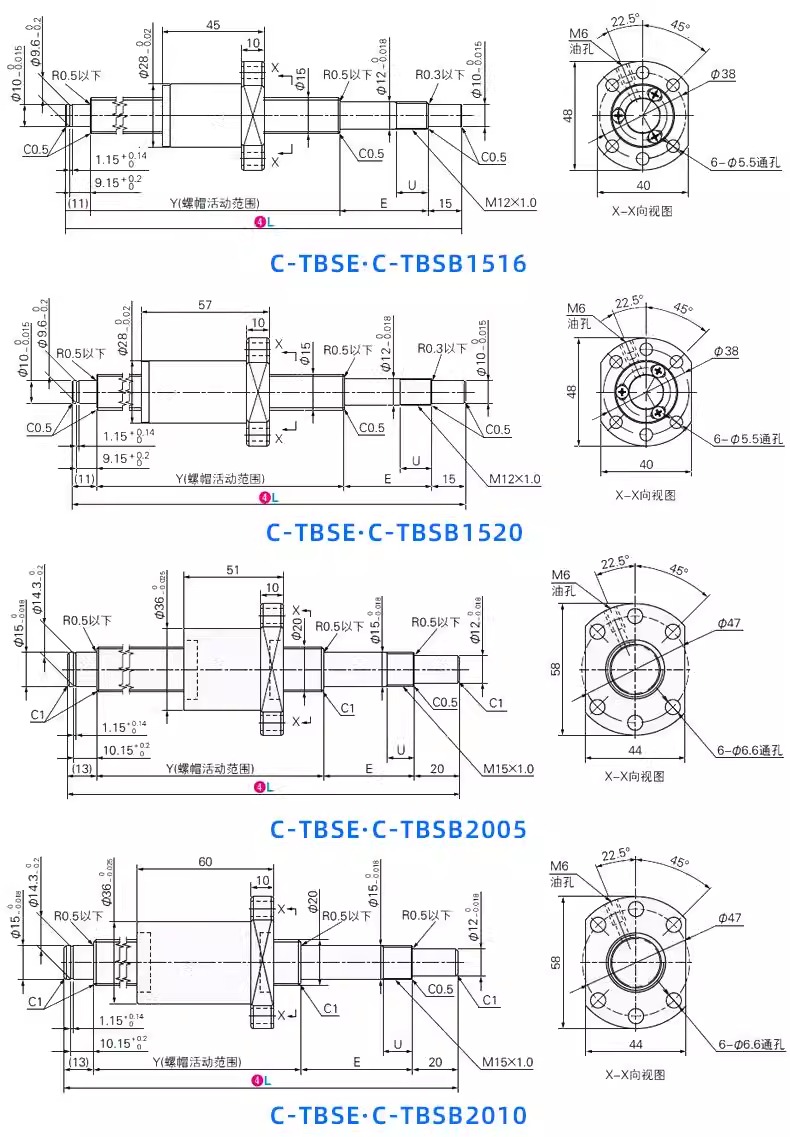

Các model 1510 và 1520 có đường kính trục danh nghĩa 15mm, với bước ren lần lượt 10mm và 20mm, cho phép tạo chuyển động tịnh tiến nhanh và chính xác. Bước ren lớn giúp tăng tốc độ di chuyển của bàn trượt hoặc cơ cấu máy, phù hợp cho các hệ thống yêu cầu vừa độ chính xác vừa tốc độ truyền động cao.
Trục vít được chế tạo từ thép hợp kim chất lượng cao, bề mặt được gia công chính xác và xử lý nhiệt nhằm tăng độ cứng, khả năng chịu tải và chống mài mòn trong quá trình sử dụng lâu dài. Đai ốc bi được thiết kế với hệ thống hồi bi tuần hoàn, giúp các viên bi chuyển động liên tục trong rãnh ren, đảm bảo chuyển động mượt, giảm rung động và nâng cao độ chính xác lặp lại.
Cụm gối đỡ C-KBS đi kèm có nhiệm vụ cố định và đỡ hai đầu trục vít, đồng thời tích hợp vòng bi đỡ và vòng bi chặn giúp chịu tải hướng trục và tải hướng tâm hiệu quả. Thiết kế này giúp giảm độ rung, hạn chế độ rơ và duy trì độ đồng tâm của trục, từ đó nâng cao độ ổn định cho toàn bộ hệ truyền động.
Nhờ độ chính xác cao, hiệu suất truyền động tốt, ma sát thấp và tuổi thọ bền bỉ, bộ trục vít me bi C-TBSEC / TBSB – C-KBS 1510, 1520 là lựa chọn phù hợp cho nhiều ứng dụng trong ngành cơ khí chế tạo, tự động hóa công nghiệp, máy CNC, robot công nghiệp và các hệ thống truyền động tuyến tính yêu cầu độ chính xác cao.
