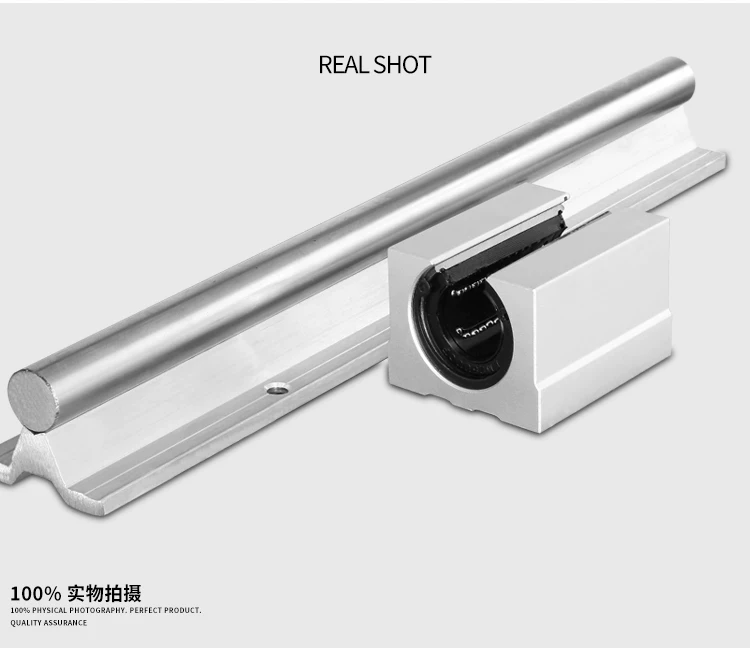

Thanh trượt tròn kèm đế SBR 12/16/20/25/30/35/40

Giới thiệu sản phẩm

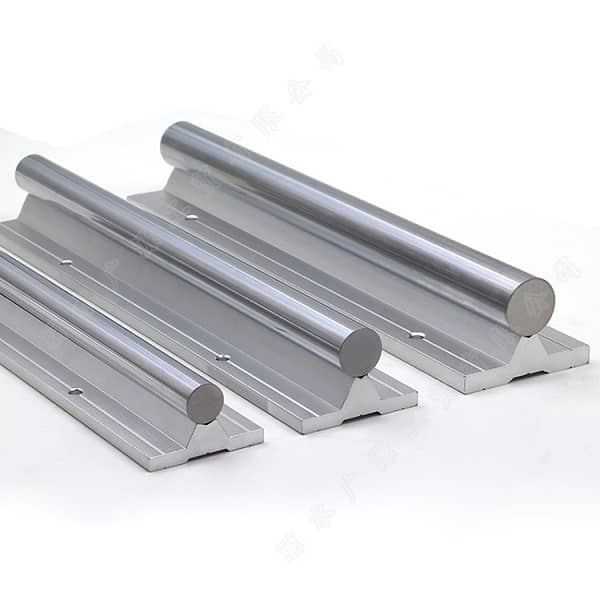

Thanh trượt tròn kèm đế SBR 12/16/20/25/30/35/40 là bộ phận dẫn hướng tuyến tính gồm trục tròn dẫn hướng được cố định trên đế nhôm, dùng kết hợp với con trượt tròn để tạo chuyển động tịnh tiến cho các cơ cấu máy.

Thiết kế dạng thanh trượt có sẵn đế giúp đơn giản hóa quá trình lắp đặt và căn chỉnh, đặc biệt phù hợp với các hệ thống máy tự động hóa, máy CNC, máy khắc, máy cắt và thiết bị cơ khí cần dẫn hướng tuyến tính.

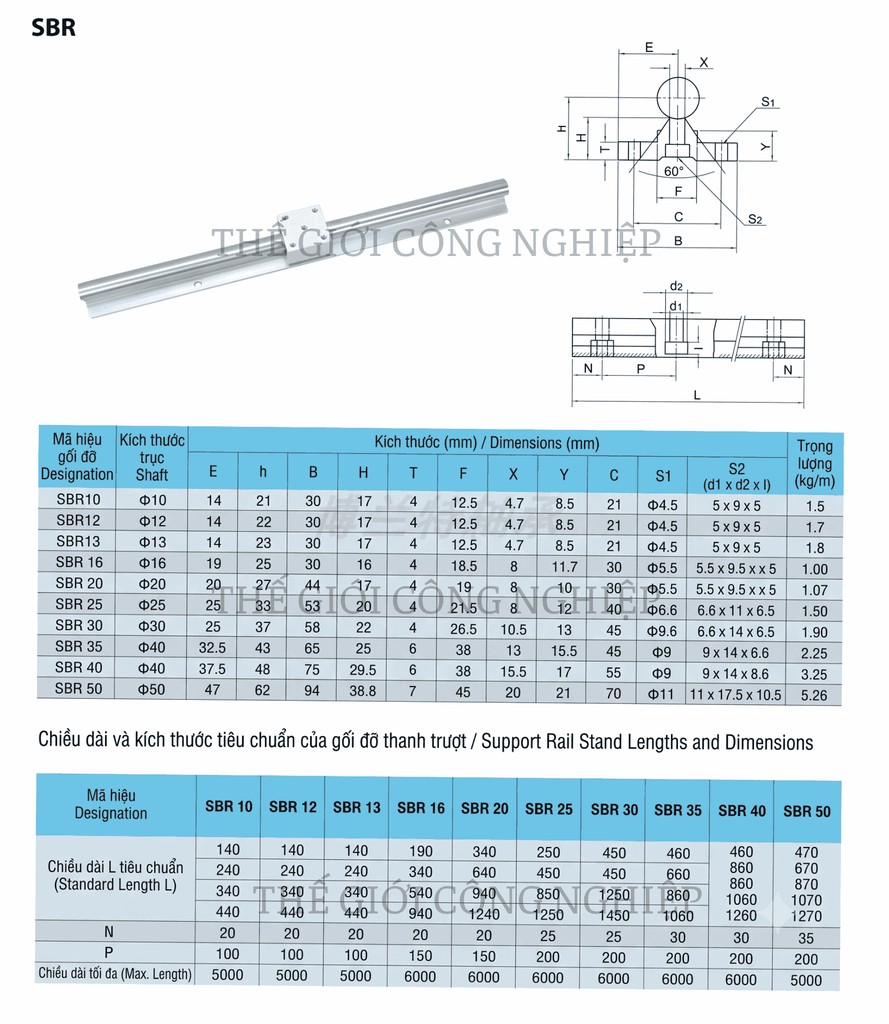

Sản phẩm có nhiều kích thước SBR12, SBR16, SBR20, SBR25, SBR30, SBR35 và SBR40, đáp ứng các nhu cầu khác nhau về đường kính trục và tải trọng làm việc.

Đặc điểm nổi bật

Thanh trượt tuyến tính dạng trục tròn có đế cố định.
Đế giúp cố định chắc chắn trục dẫn hướng lên bề mặt máy.
Thiết kế sẵn cụm trục và đế, thuận tiện khi lắp đặt.

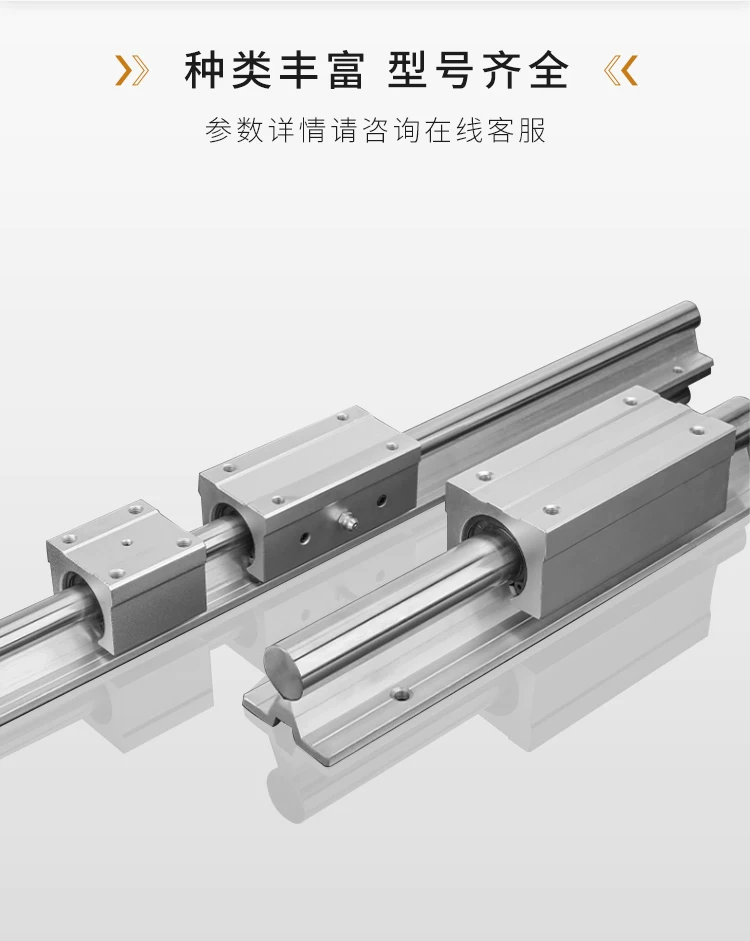

Có thể kết hợp với con trượt SBR tương ứng để tạo hệ dẫn hướng tuyến tính.
Nhiều kích thước từ SBR12 đến SBR40.
Phù hợp với các cơ cấu chuyển động tịnh tiến.
Kết cấu đơn giản, dễ lắp đặt và bảo trì.
Ứng dụng rộng rãi trong máy CNC, máy tự động hóa và thiết bị cơ khí.

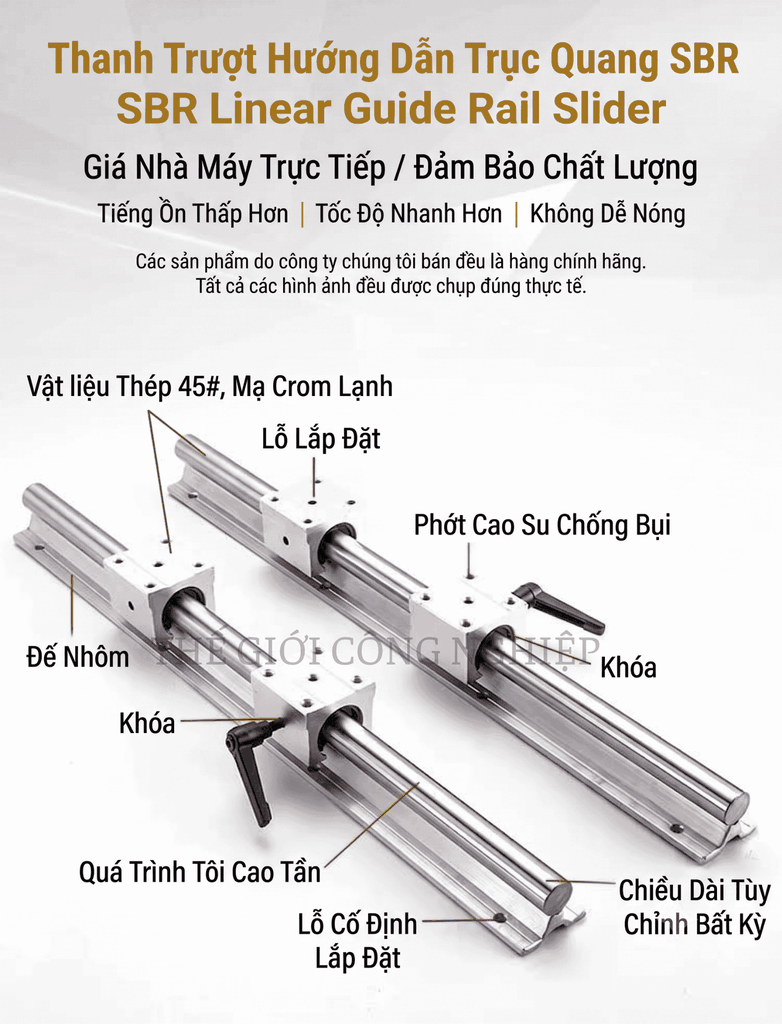

Cấu tạo thanh trượt SBR

Thanh trượt tròn SBR gồm hai bộ phận chính:

Trục tròn dẫn hướng: Là bề mặt làm việc để con trượt di chuyển dọc theo chiều dài trục. Trục có vai trò định hướng quỹ đạo chuyển động và hỗ trợ tải cho cơ cấu.

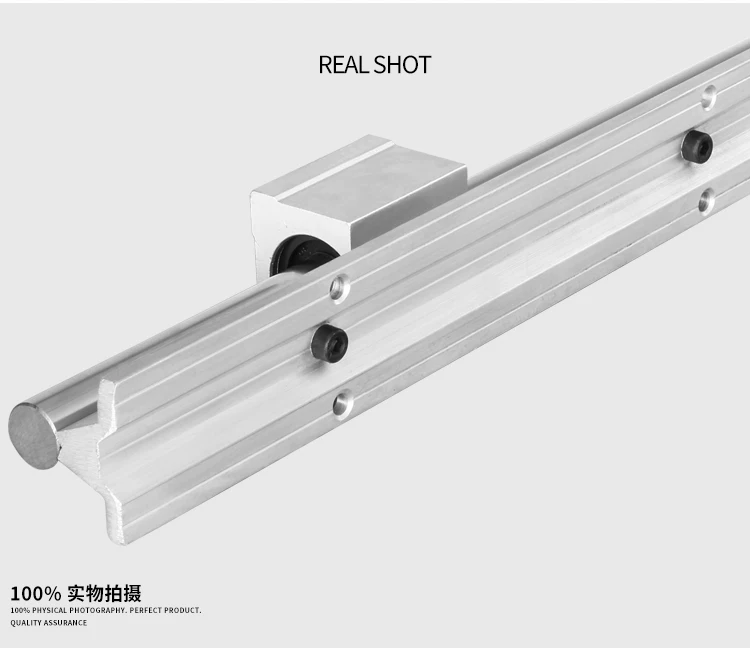

Đế đỡ: Được bố trí dọc theo chiều dài trục, có chức năng cố định trục lên khung hoặc bàn máy. Các vị trí bắt vít trên đế giúp người dùng thuận tiện lắp đặt thanh trượt vào thiết bị.

Sự kết hợp giữa trục dẫn hướng và đế đỡ tạo thành một cụm dẫn hướng hoàn chỉnh, giúp giảm thời gian gia công và lắp đặt so với việc tự chế tạo hệ thống đỡ trục.

Nguyên lý hoạt động

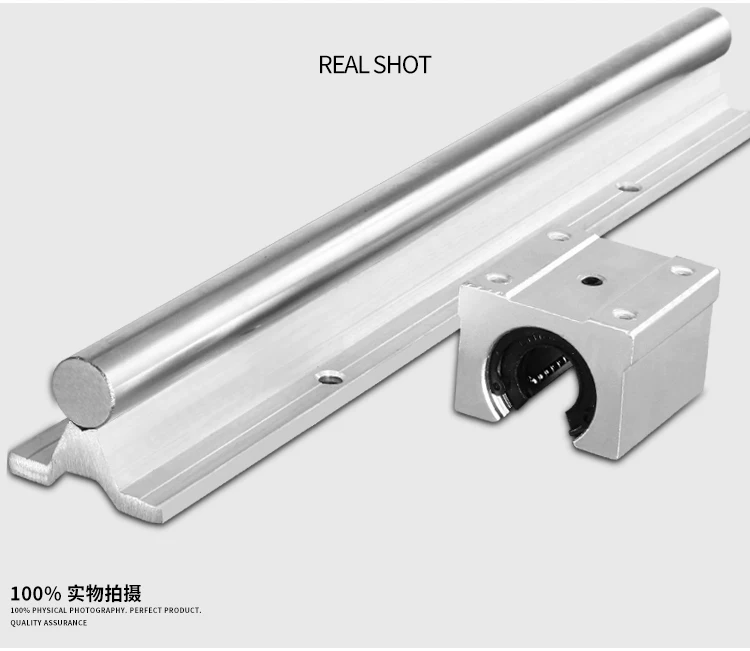

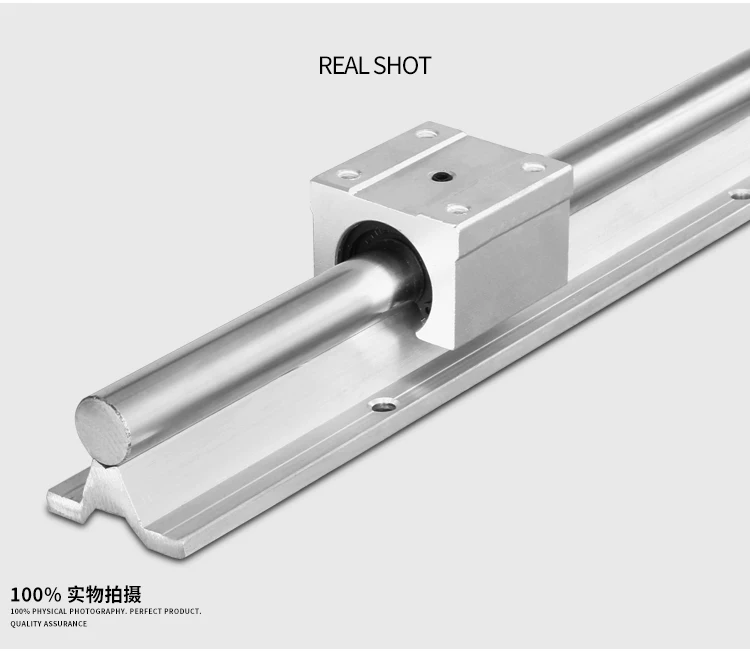

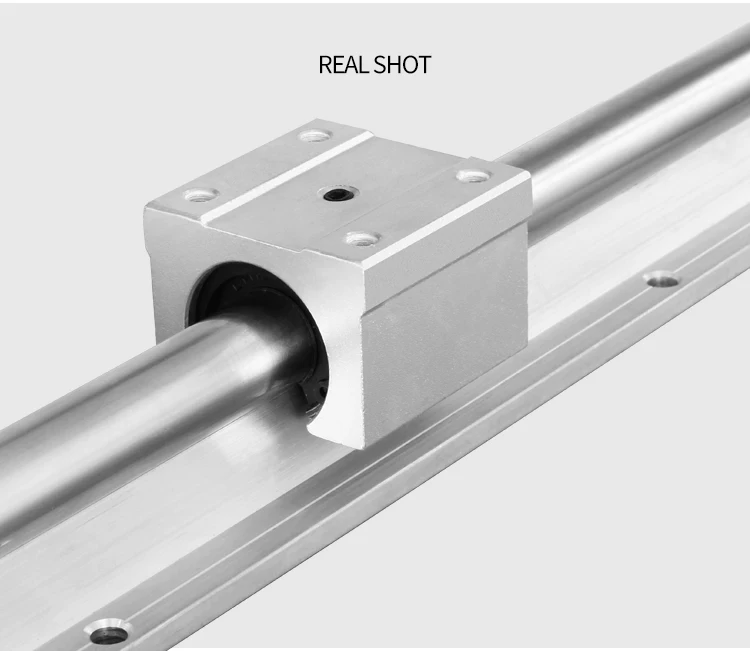

Thanh trượt SBR được cố định trên khung máy bằng các vị trí bắt vít trên đế. Khi lắp con trượt tròn SBR có kích thước tương ứng lên trục dẫn hướng, con trượt có thể di chuyển dọc theo trục.

Trong quá trình vận hành, trục SBR giữ vai trò dẫn hướng, duy trì phương chuyển động của con trượt và hỗ trợ tải từ cơ cấu chuyển động. Khi được lắp đặt đúng và kết hợp với con trượt phù hợp, hệ thống tạo ra chuyển động tịnh tiến ổn định.
