Ray Trượt Dẫn Hướng Tuyến Tính Inox THK FBW2560, FBW3590, FBW50110XRUU

Ray trượt dẫn hướng tuyến tính inox THK FBW Series (bao gồm các mã tiêu chuẩn FBW2560XR, FBW3590XR và FBW50110XRUU) là dòng linh kiện dẫn hướng chuyển động tịnh tiến dạng tấm (Slide Pack) cao cấp mang thương hiệu THK (Nhật Bản). Được chế tạo từ thép không gỉ (Inox) chống ăn mòn vượt trội, sản phẩm chuyên dùng cho các cơ cấu máy móc tự động hóa, thiết bị y tế, phòng sạch, cơ cấu điều chỉnh vị trí và thiết bị cơ khí chính xác B2B. Với thiết kế mỏng gọn dạng tấm, rãnh bi tuần hoàn được tra sẵn mỡ bôi trơn lithium cao cấp, dòng ray THK FBW đảm bảo khả năng dẫn hướng chính xác, chuyển động êm ái và vận hành bền bỉ trong môi trường làm việc khắc nghiệt.

1. Ưu điểm nội bật

Vật Liệu Thép Không Gỉ Inox Chống Gỉ Bền Vững: Toàn bộ thân ray và con trượt làm bằng inox mài chính xác, chịu được độ ẩm cao và môi trường làm việc có hóa chất nhẹ.
Kết Cấu Dạng Tấm Mỏng Tiết Kiệm Không Gian: Thiết kế dạng Slide Pack mỏng gọn, dễ dàng gá lắp vào các vị trí hẹp trong tủ máy và bàn trượt vi chỉnh.
Cung Cấp Tùy Chọn Phớt Chặn Bụi (Dust Seal): Hỗ trợ phiên bản có phớt làm kín ngăn ngừa bụi bẩn và phôi kim loại xâm nhập rãnh bi.
Bôi Trơn Sẵn Mỡ Lithium Cao Cấp: Con trượt và rãnh tuần hoàn bi thép được nhà sản xuất tra sẵn mỡ bôi trơn gốc xà phòng lithium chất lượng cao, giúp vận hành êm ái ngay khi lắp đặt.
Đa Dạng Dải Hành Trình : Cung cấp dải chiều dài ray mở rộng từ 160 mm đến 1800 mm, tương ứng với hành trình làm việc lên đến 1700 mm.

2. Cấu tạo & nguyên lý vận hành

2.1. Cấu tạo cơ khí

Ray Dẫn Hướng Inox (Guide Rail): Thanh hợp kim inox phẳng dạng tấm có dải lỗ bắt bu-lông gá cố định lên khung máy.

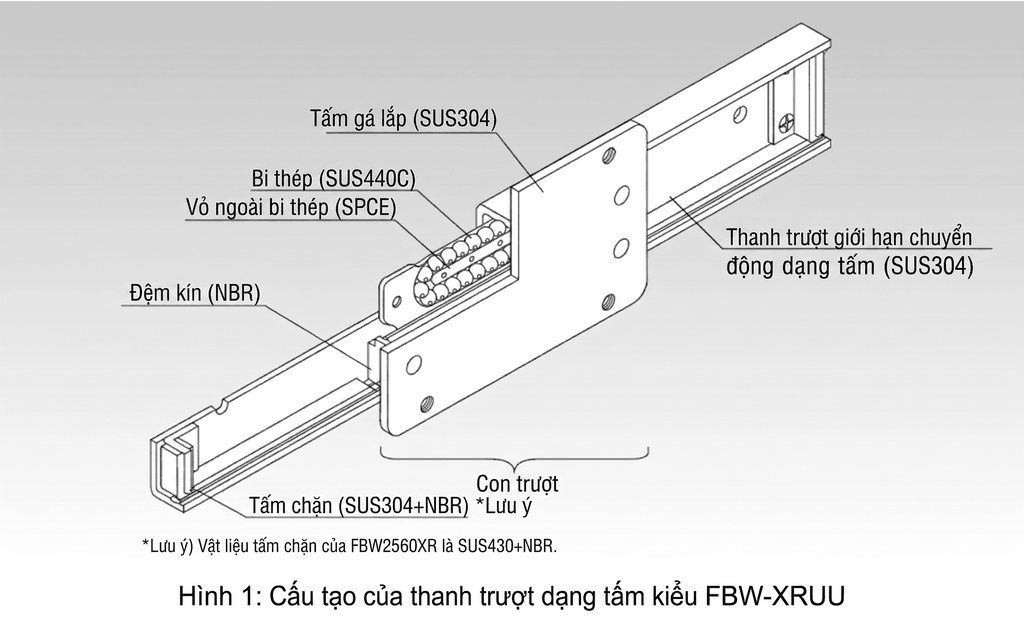

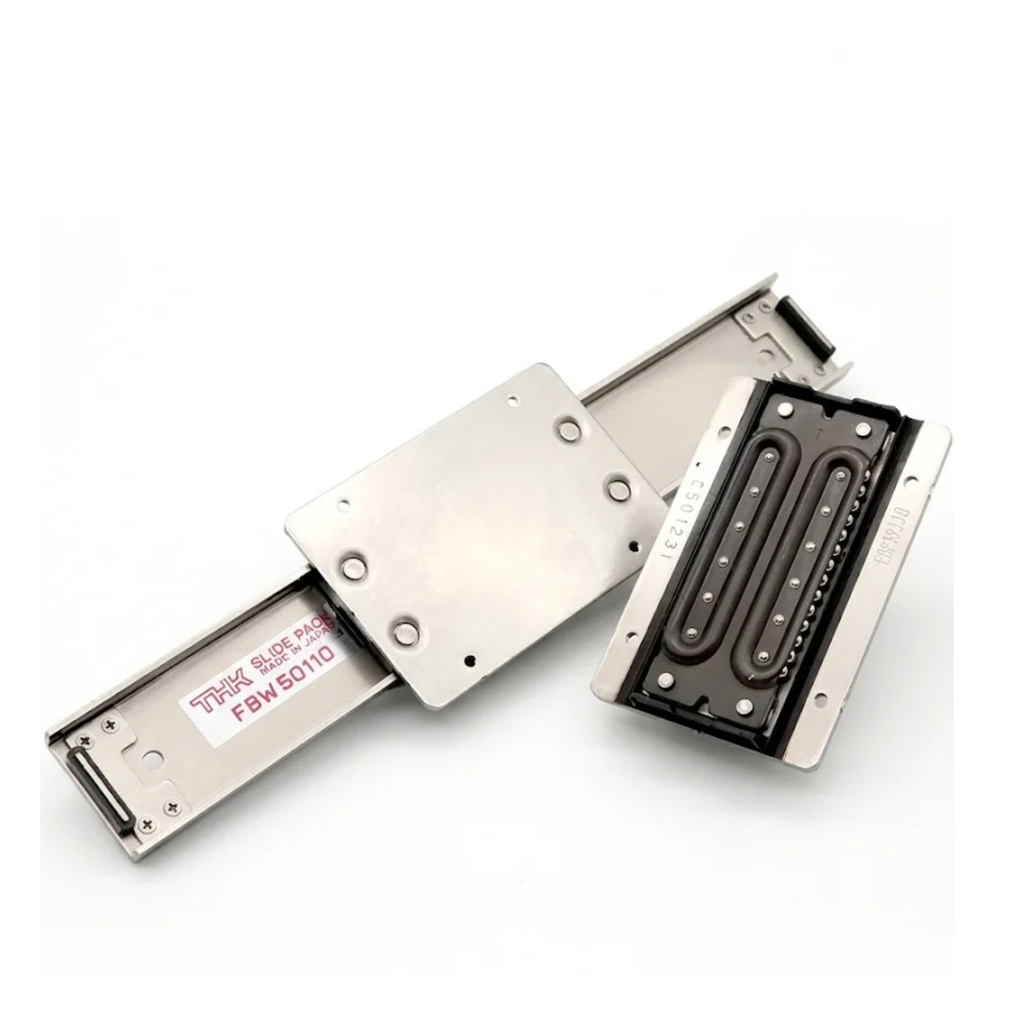

Con Trượt Dạng Tấm (Slide Block): Khối trượt inox chứa các rãnh dẫn bi thép tuần hoàn, gắn trực tiếp với cụm máy chuyển động.
Phần Tử Lăn Bi Thép (Steel Balls): Bi thép tôi cứng luân chuyển tuần hoàn trong rãnh, giúp giảm thiểu ma sát trượt.
Bộ Phận Làm Kín Phớt Chặn (Dust Seals): Tùy chọn phớt chắn cao su ở hai đầu con trượt giúp ngăn ngừa bụi bẩn và giữ mỡ bôi trơn.

2.2. Nguyên lý vận hành

Khi lực kéo/đẩy cơ học tác dụng lên bàn máy, con trượt di chuyển tịnh tiến dọc theo ray inox nhờ sự lăn tuần hoàn của hệ thống bi thép trong rãnh. Thiết kế dạng tấm phẳng giúp triệt tiêu góc nghiêng, đảm bảo chuyển động mượt mà và giữ nguyên quỹ đạo thẳng tắp mà không bị đảo lắc.

3. Thông số kỹ thuật chi tiết

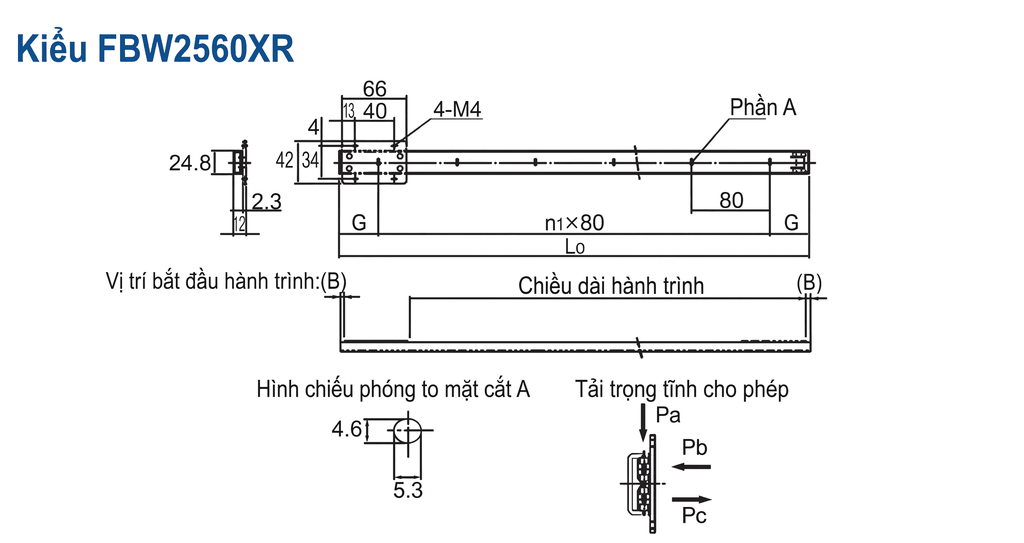

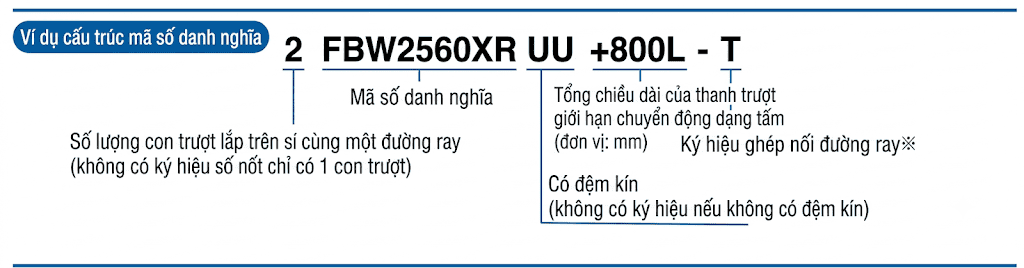

Bảng thông số kỹ thuật ray trượt chuyển động giới hạn dạng tấm (FBW2560XR)

Chiều dài ray trượt giới hạn chuyển động (L0)	Kích thước chính		Không có phớt chặn		Có phớt chặn		Tải trọng tĩnh cho phép N			Khối lượng ray trượt giới hạn chuyển động (g) (1)
Chiều dài ray trượt giới hạn chuyển động (L0)	n1	G	B	Chiều dài hành trình	B	Chiều dài hành trình	Pa	Pb	Pc	Khối lượng ray trượt giới hạn chuyển động (g) (1)
160	1	40	3	88	5.5	83	590	150	70	70
240	2	40	3	168	5.5	163	590	150	70	110
320	3	40	3	248	5.5	243	590	150	70	140
400	4	40	3	328	5.5	323	590	150	70	180
480	5	40	3	408	5.5	403	590	150	70	210
560	6	40	3	488	5.5	483	590	150	70	250
640	7	40	3	568	5.5	563	590	150	70	290
720	8	40	3	648	5.5	643	590	150	70	320
800	9	40	3	728	5.5	723	590	150	70	360
880	10	40	3	808	5.5	803	590	150	70	390
960	11	40	3	888	5.5	883	590	150	70	430
1040	12	40	3	968	5.5	963	590	150	70	460
1200	14	40	3	1128	5.5	1123	590	150	70	540

Đơn vị kích thước: mm

Chú thích:

Khối lượng con trượt FBW2560XR là 70 g.
Đồng thời có sẵn các sản phẩm kèm tấm chắn bụi. Vui lòng tham khảo/liên hệ THK.
Con trượt và rãnh tuần hoàn bi thép đã được tra mỡ bôi trơn gốc xà phòng lithium chất lượng cao.

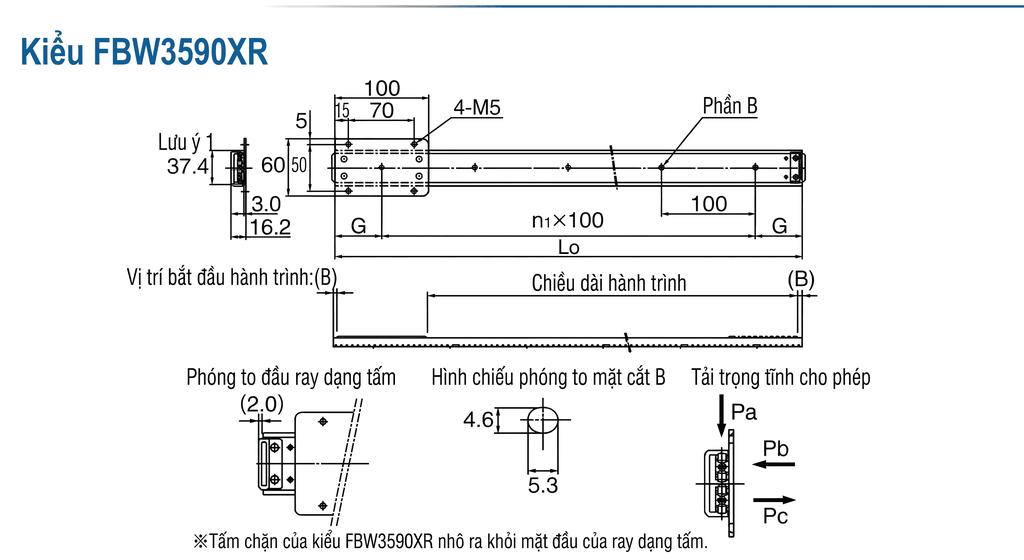

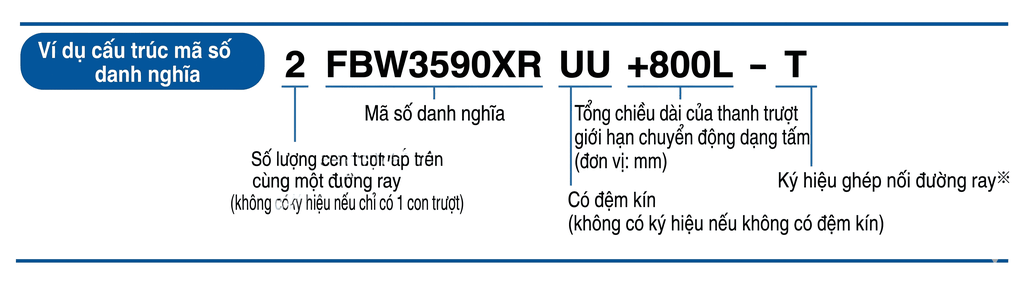

Bảng thông số kỹ thuật ray trượt giới hạn chuyển động dạng tấm ( FBW3590XR )

Chiều dài ray trượt giới hạn chuyển động (L0)	Kích thước chính		Không có phớt chặn		Có phớt chặn		Tải trọng tĩnh cho phép N			Khối lượng ray trượt giới hạn chuyển động (g) (2)
Chiều dài ray trượt giới hạn chuyển động (L0)	n1	G	B	Chiều dài hành trình	B	Chiều dài hành trình	Pa	Pb	Pc	Khối lượng ray trượt giới hạn chuyển động (g) (2)
300	2	50	0	200	2.5	195	880	200	100	280
350	3	25	0	250	2.5	245	880	200	100	330
400	3	50	0	300	2.5	295	880	200	100	380
450	4	25	0	350	2.5	345	880	200	100	420
500	4	50	0	400	2.5	395	880	200	100	470
550	5	25	0	450	2.5	445	880	200	100	520
600	5	50	0	500	2.5	495	880	200	100	560
650	6	25	0	550	2.5	545	880	200	100	610
700	6	50	0	600	2.5	595	880	200	100	650
750	7	25	0	650	2.5	645	880	200	100	710
800	7	50	0	700	2.5	695	880	200	100	750
900	8	50	0	800	2.5	795	880	200	100	850
1000	9	50	0	900	2.5	895	880	200	100	930
1200	11	50	0	1100	2.5	1095	880	200	100	1090
1500	14	50	0	1400	2.5	1395	880	200	100	1410
1800	17	50	0	1700	2.5	1695	880	200	100	1740

Đơn vị kích thước: mm

Chú thích:

Chiều rộng của đường ray rộng hơn sản phẩm trước đó (FBW3590R) là 0.4 mm.
Khối lượng của khối trượt (con trượt) FBW3590XR là 250 g.
Có sẵn các tùy chọn sản phẩm kèm tấm chắn bụi (vui lòng liên hệ THK để biết thêm chi tiết).
Khối trượt và bộ phận tuần hoàn bi thép đã được bôi trơn sẵn bằng mỡ gốc xà phòng lithium chất lượng cao.

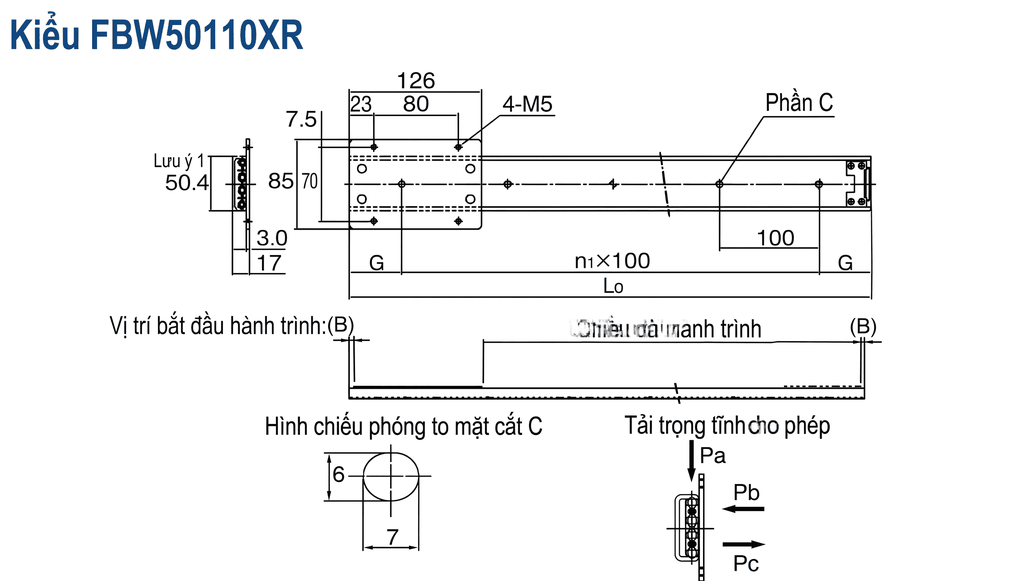

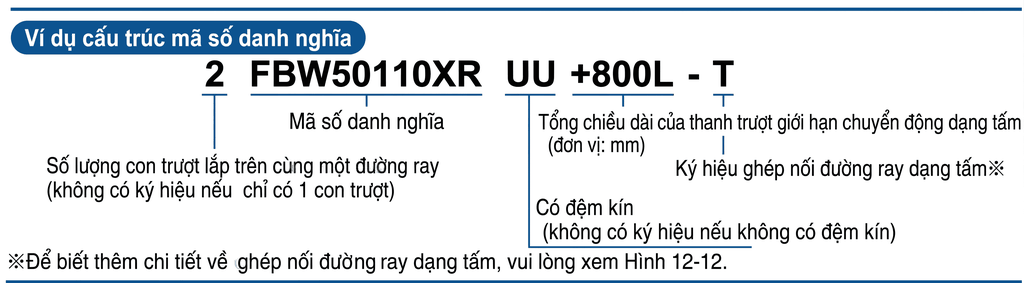

Bảng thông số kỹ thuật ray trượt giới hạn chuyển động dạng tấm (FBW50110XR )

Chiều dài ray trượt giới hạn chuyển động (L0)	Kích thước chính		Không có phớt chặn		Có phớt chặn		Tải trọng tĩnh cho phép N			Khối lượng ray trượt giới hạn chuyển động (g) (2)
Chiều dài ray trượt giới hạn chuyển động (L0)	n1	G	B	Chiều dài hành trình	B	Chiều dài hành trình	Pa	Pb	Pc	Khối lượng ray trượt giới hạn chuyển động (g) (2)
300	2	50	2	170	5	164	1960	500	390	390
350	3	25	2	220	5	214	1960	500	390	460
400	3	50	2	270	5	264	1960	500	390	520
450	4	25	2	320	5	314	1960	500	390	590
500	4	50	2	370	5	364	1960	500	390	650
600	5	50	2	470	5	464	1960	500	390	780
700	6	50	2	570	5	564	1960	500	390	910
800	7	50	2	670	5	664	1960	500	390	1040
900	8	50	2	770	5	764	1960	500	390	1190
1000	9	50	2	870	5	864	1960	500	390	1300
1200	11	50	2	1070	5	1064	1960	500	390	1520
1500	14	50	2	1370	5	1364	1960	500	390	1950
1800	17	50	2	1670	5	1664	1960	500	390	2380

Đơn vị kích thước: mm

Chú thích:

Chiều rộng đường ray rộng hơn sản phẩm trước đó (FBW50110R) là 0.4 mm.
Khối lượng của con trượt FBW50110XR là 420 g.
Có sẵn các tùy chọn sản phẩm kèm tấm chắn bụi (vui lòng liên hệ THK để biết thêm chi tiết).
Con trượt và rãnh tuần hoàn bi thép đã được bôi mỡ bôi trơn gốc xà phòng lithium chất lượng cao.

4. Ứng dụng thực tế

Cơ cấu chuyển động tịnh tiến tự động hóa: Dẫn hướng bàn trượt trong dây chuyền đóng gói, lắp ráp linh kiện điện tử.
Môi trường yêu cầu chống ăn mòn: Sử dụng cho thiết bị trong phòng sạch, máy sản xuất dược phẩm và công nghiệp thực phẩm.
Cụm bàn trượt vi chỉnh & Định vị chính xác: Tích hợp vào các máy đo kiểm, thiết bị quang học và cụm máy cơ khí nhỏ gọn.
Máy tự động công nghiệp: Các hệ thống gá kẹp, đẩy phôi và điều chỉnh vị trí theo chu kỳ.

5. Câu hỏi thường gặp

Ray trượt dẫn hướng inox THK FBW2560, FBW3590, FBW50110XRUU là gì?
Đây là hệ thống ray trượt tịnh tiến dạng tấm mỏng bằng thép không gỉ (Inox) chống ăn mòn của THK (Nhật Bản), chuyên dùng cho các cơ cấu chuyển động nhỏ gọn và chính xác.
Ý nghĩa hậu tố XR và XRUU trong mã ray THK FBW là gì?
Ký tự XR thể hiện dòng cải tiến chiều rộng rãnh ray (+0.4mm) giúp tăng độ ổn định; UU thể hiện cấu hình có trang bị phớt làm kín chống bụi ở hai đầu con trượt.
Sự khác biệt về tải trọng giữa 3 mã FBW2560, FBW3590 và FBW50110 là gì?
Mã FBW2560XR chịu tải Pa 590N; mã FBW3590XR chịu tải Pa 880N; mã lớn FBW50110XR chịu tải Pa vượt trội lên đến 1960N.
Ray trượt THK FBW có được tra mỡ sẵn không?
Có, con trượt và rãnh tuần hoàn bi thép đã được nhà sản xuất tra sẵn mỡ bôi trơn gốc xà phòng lithium chất lượng cao.
Làm thế nào để chọn đúng chiều dài ray L0 cho máy?
Kỹ sư cần xác định chiều dài hành trình làm việc cần thiết, sau đó cộng thêm chiều dài con trượt B để tra cứu bảng chiều dài chuẩn L0 (từ 160mm đến 1800mm).
