1. Giới thiệu sản phẩm

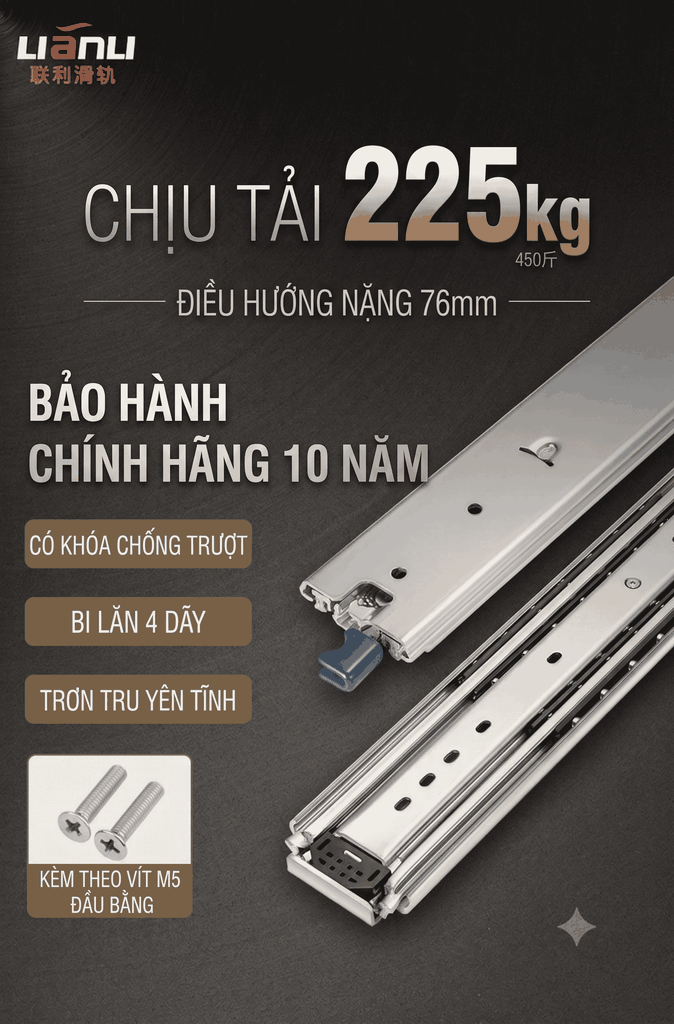

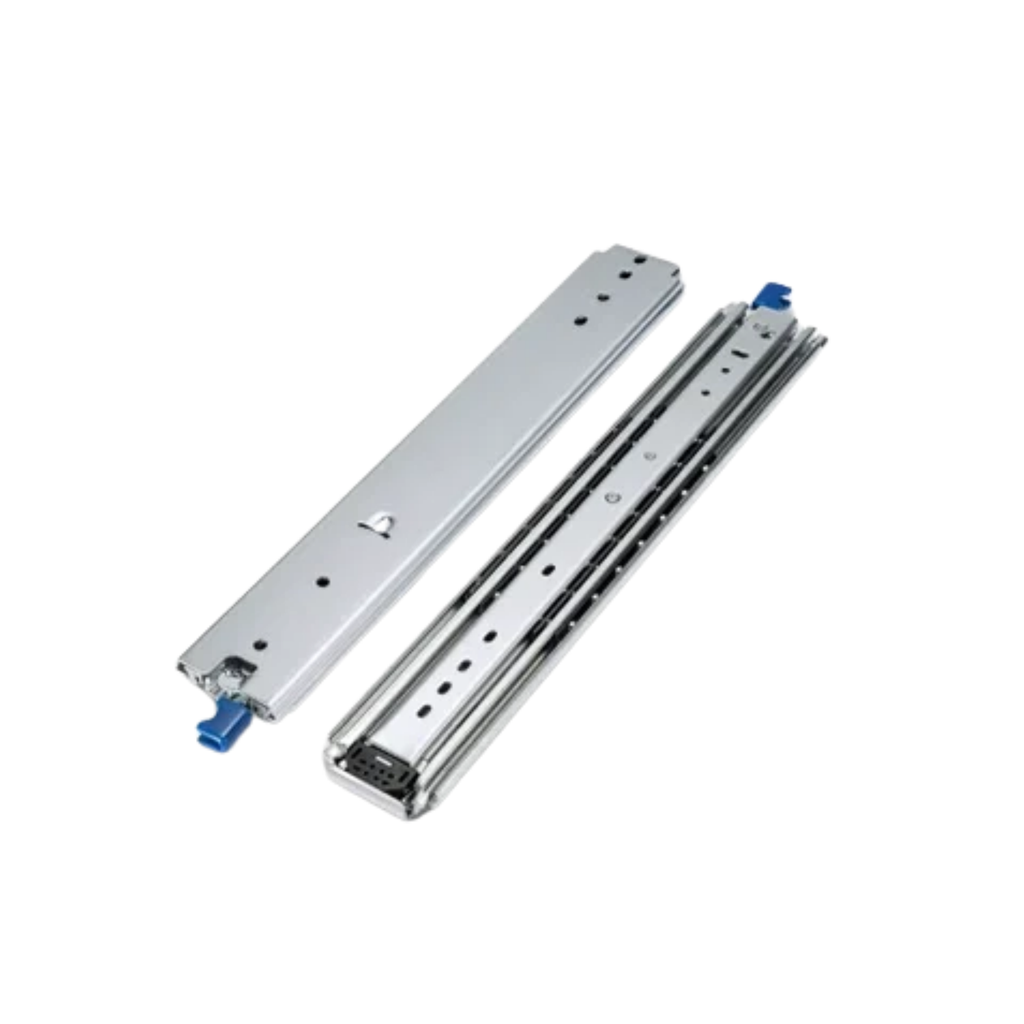

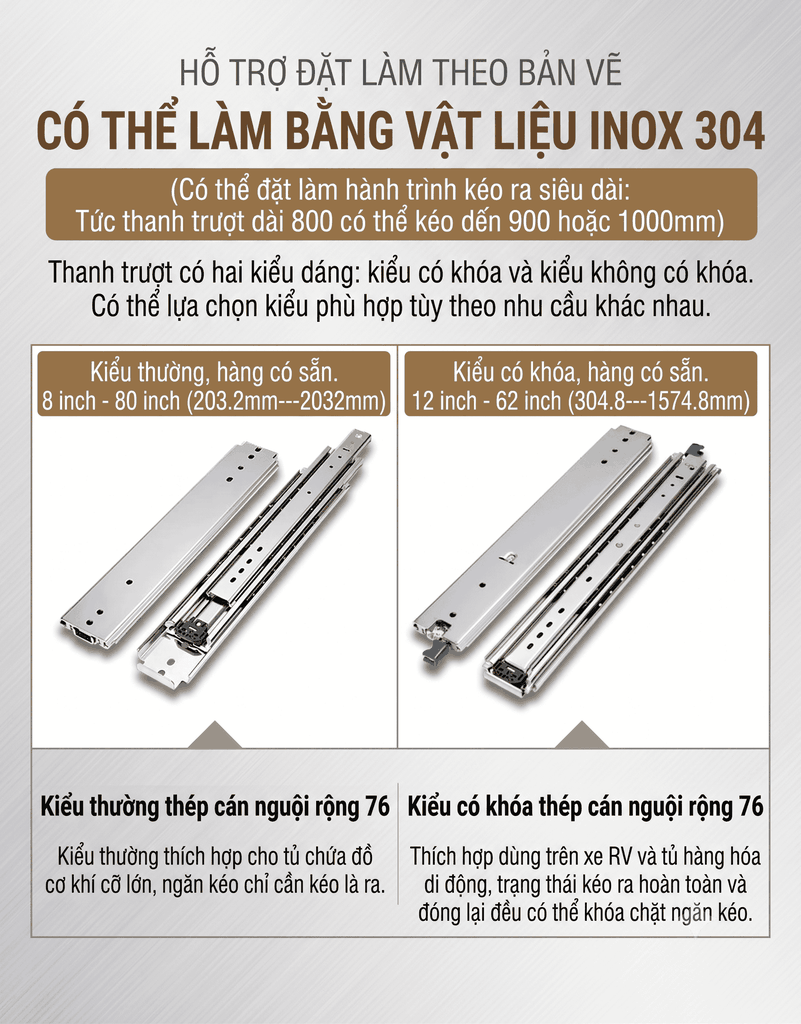

Ray trượt công nghiệp chịu tải nặng Lianli 76mm có khóa là loại ray trượt 3 đoạn chuyên dụng cho các ứng dụng yêu cầu khả năng chịu tải lớn, độ cứng cao và chuyển động kéo mở ổn định. Ray được thiết kế dạng 3 đoạn lồng vào nhau, cho phép hành trình mở rộng, đồng thời tích hợp cơ cấu khóa giúp giữ ray tại vị trí đóng hoặc mở theo thiết kế.
Sản phẩm phù hợp với các hệ thống cần ray trượt chắc chắn như tủ công nghiệp, ngăn kéo máy móc, thiết bị cơ khí, xe chuyên dụng, xe RV, xe cứu hỏa và các cụm thiết bị chịu tải nặng.
2. Đặc điểm sản phẩm
-
Bản rộng 76mm, phù hợp cho các ứng dụng công nghiệp và tải trọng lớn.
-
Thiết kế ray trượt 3 đoạn, cho hành trình kéo mở rộng.
-

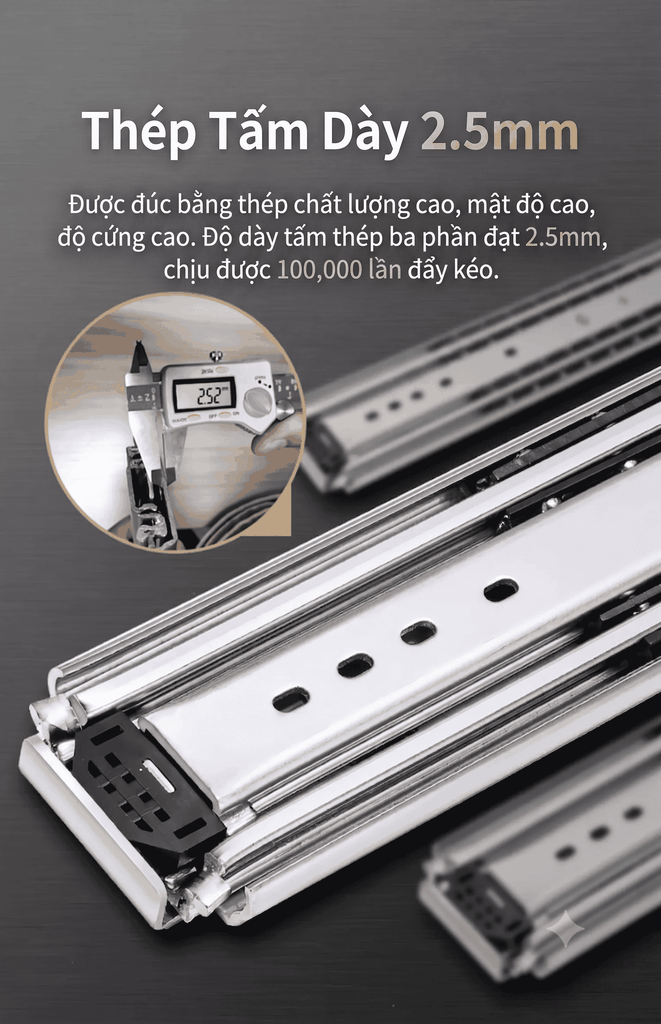

Kết cấu dày dặn, độ cứng cao, phù hợp với môi trường làm việc yêu cầu độ bền.
-
Tích hợp cơ cấu khóa, giúp hạn chế ray tự trượt khỏi vị trí khi vận hành.
-
Chuyển động kéo ra – đẩy vào ổn định, thuận tiện thao tác.
-
Phù hợp với các hệ thống cần chịu tải nặng và hoạt động thường xuyên.
-
Có thể sử dụng cho nhiều loại tủ, khay, bàn kéo và thiết bị cơ khí chuyên dụng.

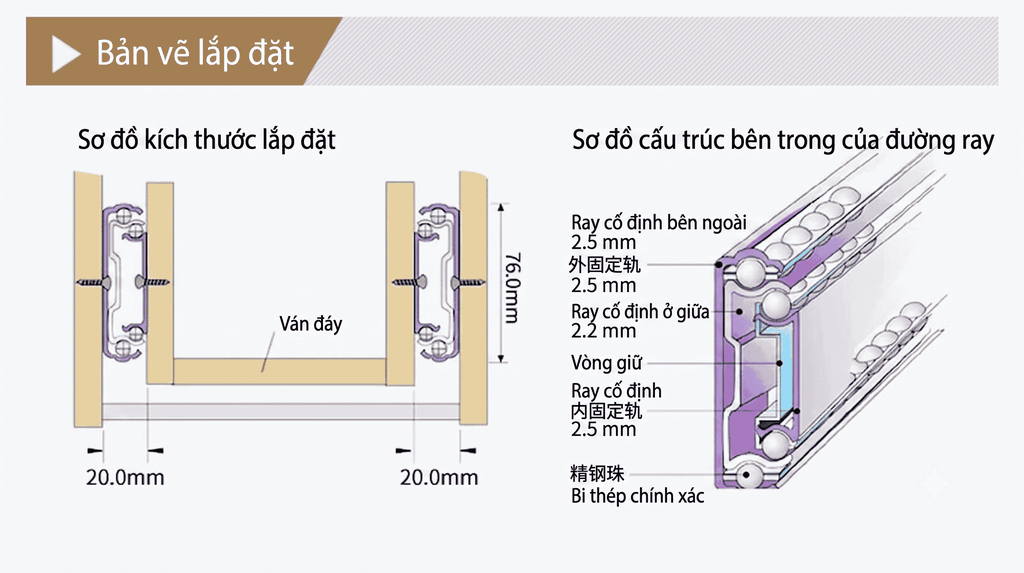

3. Cấu tạo
Ray trượt Lianli 76mm gồm các bộ phận chính:
-
Ray cố định: Gắn trực tiếp vào khung hoặc thân thiết bị.
-
Ray trung gian: Di chuyển giữa ray cố định và ray trong, giúp tăng chiều dài hành trình.
-
Ray trong: Gắn với ngăn kéo, khay hoặc bộ phận cần kéo mở.
-

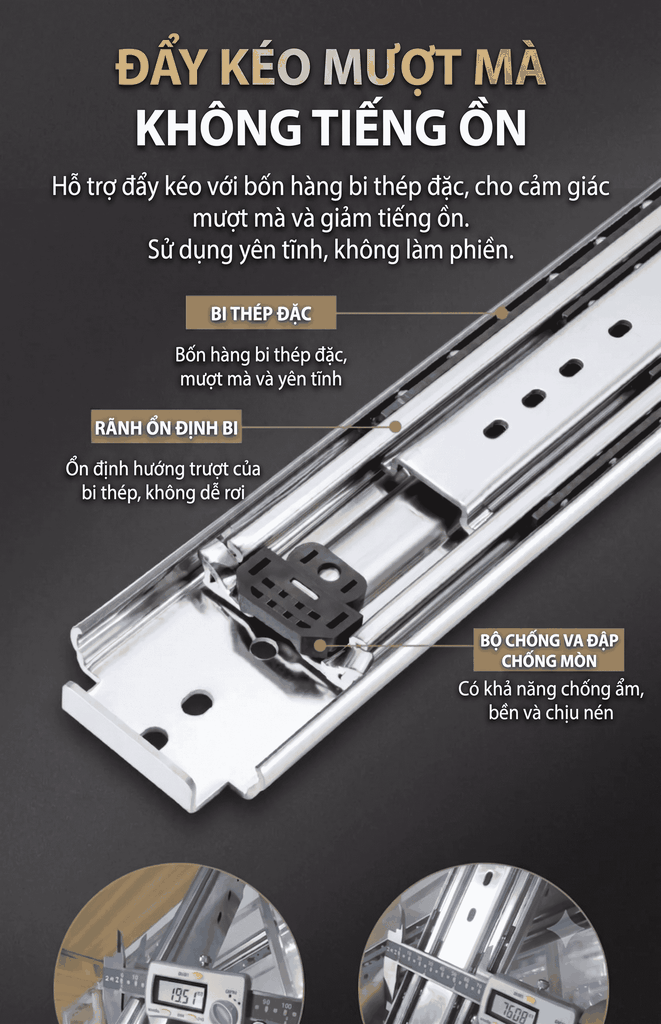

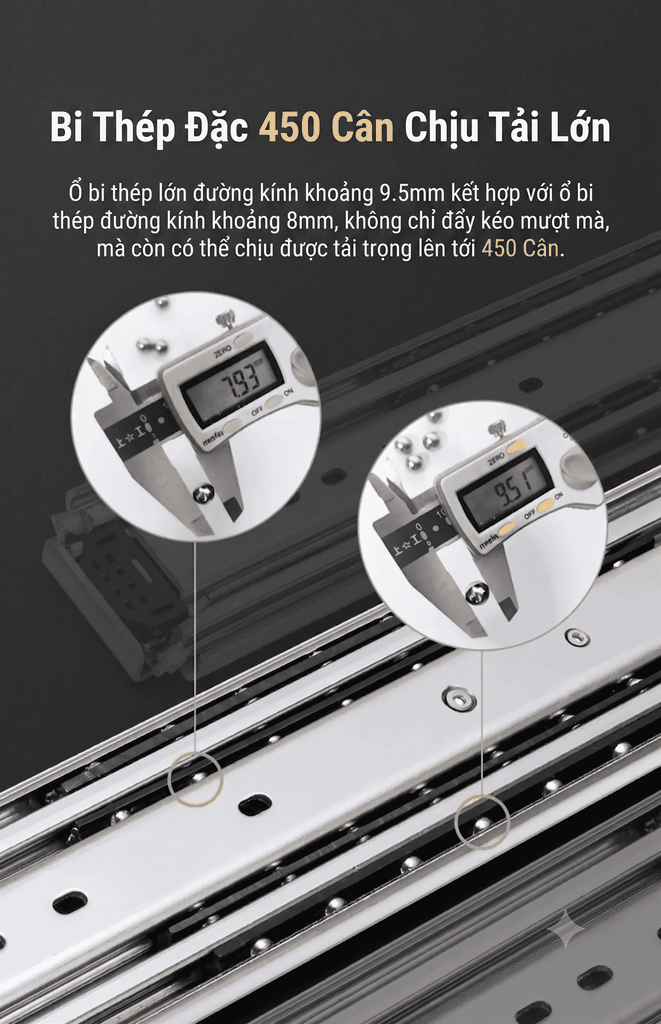

Cụm bi chịu tải: Được bố trí giữa các ray, giúp giảm ma sát và hỗ trợ chuyển động trượt.
-

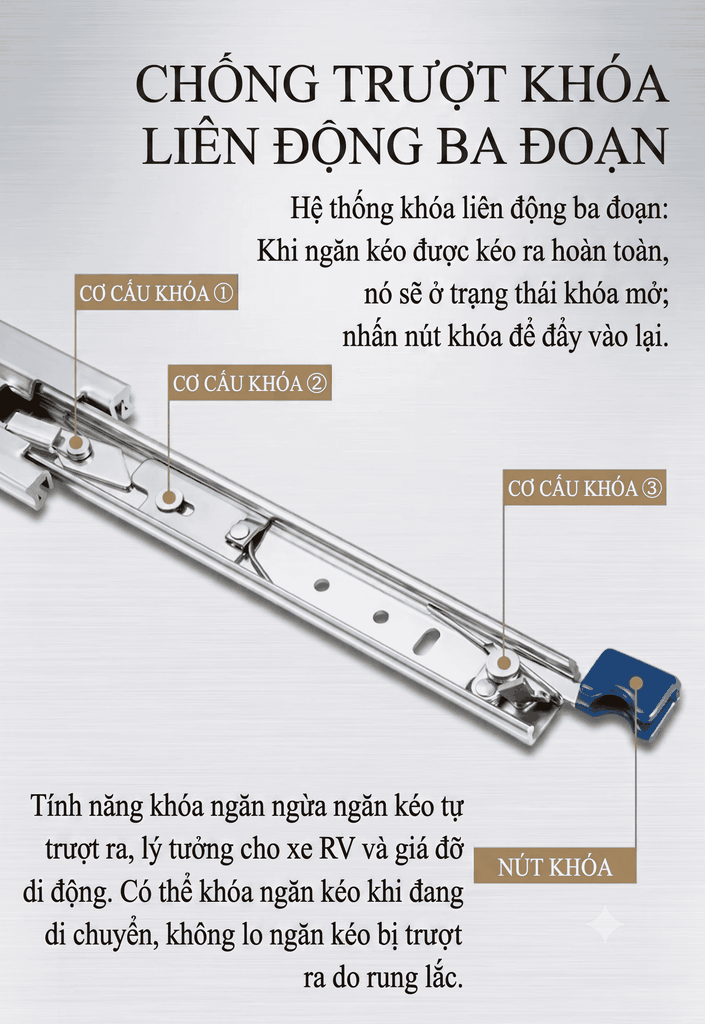

Cơ cấu khóa: Giúp cố định ray tại vị trí thiết kế, hạn chế hiện tượng tự trượt.
-

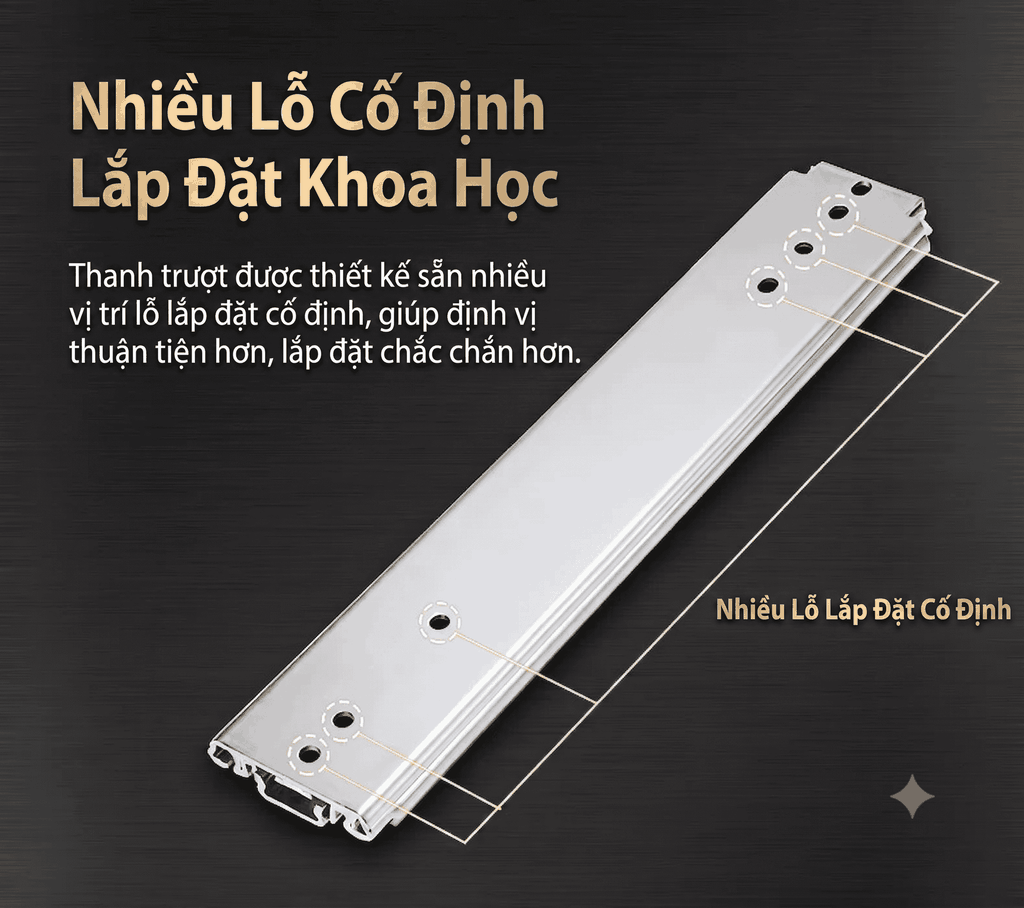

Lỗ bắt vít: Dùng để cố định ray vào kết cấu lắp đặt.
4. Nguyên lý hoạt động
Khi kéo khay hoặc thiết bị ra ngoài, ray trong và ray trung gian lần lượt trượt trên hệ thống bi, tạo chuyển động tuyến tính với ma sát thấp. Thiết kế 3 đoạn giúp ray có thể mở rộng với hành trình lớn hơn so với ray 2 đoạn có cùng chiều dài lắp đặt.
Khi ray đạt đến vị trí khóa, cơ cấu khóa sẽ giữ ray ổn định, hạn chế chuyển động ngoài ý muốn. Khi cần đóng, người dùng thao tác nhả khóa rồi đẩy ray trở lại vị trí ban đầu.
5. Công dụng
-
Làm ray kéo cho tủ công nghiệp, tủ máy và tủ thiết bị.
-
Sử dụng cho khay, ngăn kéo và bàn kéo chịu tải nặng.
-
Ứng dụng trong xe RV, xe cứu hỏa và xe chuyên dụng.
-
Dùng trong máy móc, thiết bị cơ khí và hệ thống tự động hóa.
-
Phù hợp với các cụm thiết bị cần kéo ra để kiểm tra, bảo trì hoặc thao tác.
-
Thích hợp cho ứng dụng yêu cầu khả năng chịu tải cao, hành trình dài và độ ổn định tốt.
6. Cam kết
-
Đúng chủng loại ray trượt công nghiệp Lianli 76mm 3 đoạn có khóa theo lựa chọn.
-
Kết cấu chắc chắn, phù hợp với các ứng dụng chịu tải nặng.
-
Cơ cấu trượt và khóa được kiểm tra trước khi đóng gói.
-
Đóng gói cẩn thận, hạn chế trầy xước hoặc hư hỏng trong quá trình vận chuyển.
-
Hỗ trợ tư vấn lựa chọn chiều dài ray, tải trọng và kích thước phù hợp với thiết bị thực tế.
