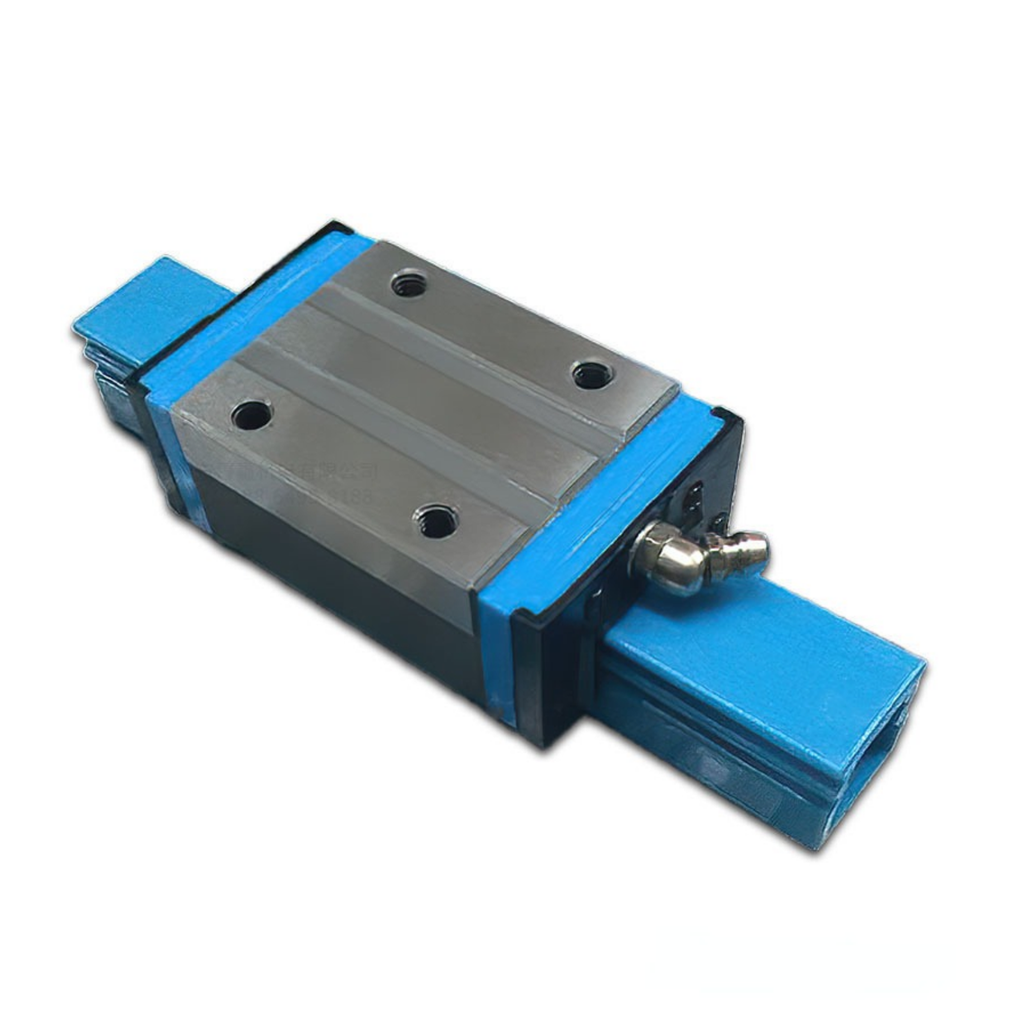

Thanh dẫn hướng tuyến tính rãnh đôi HTPM Kate LG-45 55 65 AA/AN/HAA/HA

Thanh dẫn hướng tuyến tính rãnh đôi HTPM Kate LG-45/55/65 AA/AN/HAA/HAN loại vuông

Đặc điểm

Thanh dẫn hướng tuyến tính rãnh đôi HTPM Kate LG-45, LG-55, LG-65 là linh kiện dẫn hướng dùng cho các cơ cấu chuyển động tuyến tính trong máy móc và thiết bị công nghiệp. Thiết kế dạng rãnh đôi, thân vuông giúp tăng độ ổn định và khả năng chịu tải khi con trượt di chuyển trên ray.

Thiết kế rãnh đôi, hỗ trợ dẫn hướng ổn định và tăng độ cứng vững.
Dạng thân vuông, thuận tiện lắp đặt trên bàn máy và kết cấu cơ khí.
Có các kích thước LG-45, LG-55 và LG-65.
Nhiều cấu hình AA/AN/HAA/HAN, đáp ứng các yêu cầu lắp đặt khác nhau.
Khả năng chịu tải tốt, phù hợp với cơ cấu chuyển động tuyến tính có tải trọng lớn.
Chuyển động ổn định, hạn chế rung lắc và sai lệch trong quá trình vận hành.
Kết cấu chắc chắn, phù hợp với máy công nghiệp hoạt động liên tục.
Có thể kết hợp với con trượt tương thích để tạo thành hệ thống dẫn hướng hoàn chỉnh.

Cấu tạo

Thanh dẫn hướng tuyến tính HTPM Kate LG gồm các bộ phận chính:

Thân ray dẫn hướng: Có dạng vuông, là bộ phận chịu lực chính và được cố định trực tiếp trên khung hoặc bàn máy.

Rãnh dẫn hướng: Được gia công dọc theo thân ray, tạo đường chạy cho các phần tử lăn của con trượt.

Rãnh đôi: Hai đường dẫn hướng giúp phân bố tải và duy trì độ ổn định của cụm chuyển động.

Bề mặt lắp đặt: Là phần tiếp xúc với khung máy, được sử dụng để cố định ray bằng bu lông hoặc phương pháp lắp đặt tương ứng.

Con trượt tương thích: Được lắp trên ray và di chuyển dọc theo chiều dài thanh dẫn hướng, đảm nhiệm chức năng truyền tải và dẫn hướng cho cơ cấu chuyển động.

Nguyên lý hoạt động

Thanh dẫn hướng tuyến tính HTPM Kate LG hoạt động kết hợp với con trượt tương thích. Ray được cố định chắc chắn trên khung máy, còn con trượt được liên kết với bàn máy hoặc bộ phận cần chuyển động.

Khi cơ cấu truyền động tạo lực kéo hoặc đẩy, con trượt di chuyển dọc theo hai rãnh dẫn hướng. Các phần tử lăn bên trong con trượt chuyển động theo đường ray, biến ma sát trượt thành ma sát lăn, từ đó giảm lực cản và hỗ trợ chuyển động nhẹ, ổn định.

Hai rãnh dẫn hướng giúp phân bố lực tác động lên hệ thống, đồng thời hạn chế chuyển động lệch hướng và rung lắc. Khi được lắp đặt, căn chỉnh và bôi trơn đúng kỹ thuật, hệ thống có thể duy trì chuyển động tuyến tính chính xác và ổn định trong thời gian dài.

Công dụng

Thanh dẫn hướng tuyến tính HTPM Kate LG-45/55/65 được ứng dụng trong:

Máy CNC, máy phay, máy tiện và máy gia công cơ khí.
Máy cắt laser, máy khắc và máy gia công tự động.
Máy ép, máy đóng gói và máy lắp ráp.
Robot công nghiệp và hệ thống tự động hóa.
Bàn máy và cơ cấu chuyển động tuyến tính.
Thiết bị nâng hạ, cấp phôi và vận chuyển vật liệu.
Dây chuyền sản xuất tự động.
Các cơ cấu cần dẫn hướng có độ cứng vững và khả năng chịu tải cao.

Cam kết

Cam kết cung cấp đúng model HTPM Kate LG-45, LG-55, LG-65 theo lựa chọn của khách hàng.
Hỗ trợ tư vấn lựa chọn phiên bản AA/AN/HAA/HAN phù hợp với kết cấu lắp đặt.
Kiểm tra ngoại quan và tình trạng bề mặt ray trước khi đóng gói.
Hỗ trợ tư vấn lựa chọn con trượt tương thích với thanh dẫn hướng.
Tư vấn cách lắp đặt, căn chỉnh và bôi trơn để hệ thống hoạt động ổn định.
Đóng gói cẩn thận, hạn chế va đập, trầy xước và ảnh hưởng đến bề mặt dẫn hướng trong quá trình vận chuyển.
Hỗ trợ khách hàng lựa chọn sản phẩm phù hợp với tải trọng, hành trình và yêu cầu chuyển động của máy.
Cam kết hỗ trợ tư vấn kỹ thuật trong quá trình lắp đặt và sử dụng sản phẩm.
