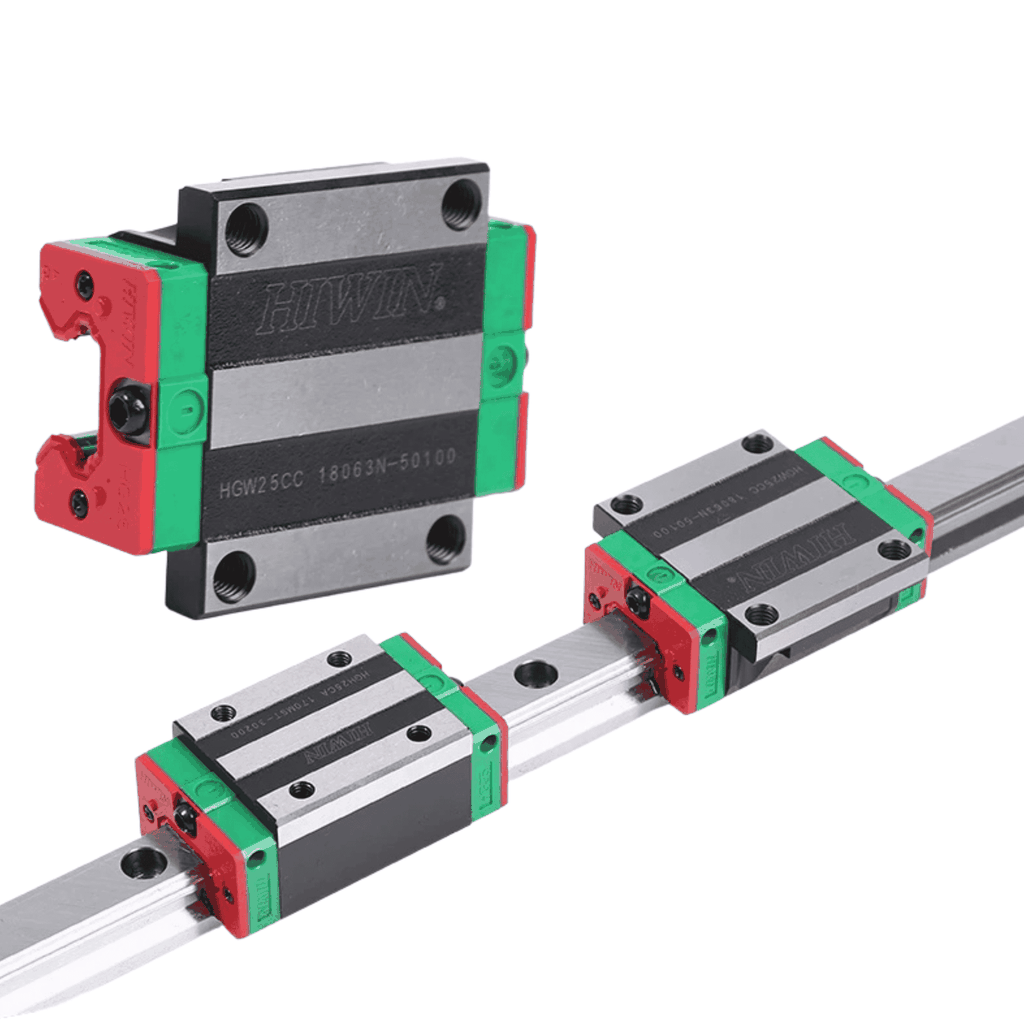

Ray dẫn hướng/thanh trượt tuyến tính HIWIN EGR/HGR 15/20/25/30

Đặc điểm

Ray dẫn hướng tuyến tính HIWIN EGR/HGR 15/20/25/30 là bộ phận cơ khí chính trong hệ thống chuyển động tuyến tính, được sử dụng kết hợp với con trượt HIWIN để tạo chuyển động tịnh tiến chính xác, ổn định và êm ái. Sản phẩm có nhiều kích thước phổ biến như EGR15, EGR20, EGR25, EGR30 và HGR15, HGR20, HGR25, HGR30, phù hợp với nhiều thiết kế máy khác nhau.

Thiết kế dạng ray tuyến tính chắc chắn, khả năng chịu tải và chịu lực tốt.
Bề mặt ray được gia công chính xác, hỗ trợ chuyển động ổn định và hạn chế rung lắc.
Kết hợp với con trượt tương thích để tạo thành hệ thống dẫn hướng tuyến tính hoàn chỉnh.
Có khả năng chịu tải theo nhiều hướng, phù hợp với các cơ cấu chuyển động liên tục.
Độ cứng vững cao, giúp hạn chế biến dạng khi làm việc trong điều kiện tải lớn.
Chuyển động có độ chính xác cao, phù hợp với máy CNC, máy tự động hóa và thiết bị cơ khí chính xác.
Có nhiều kích thước từ 15 đến 30, thuận tiện lựa chọn theo tải trọng và không gian lắp đặt.

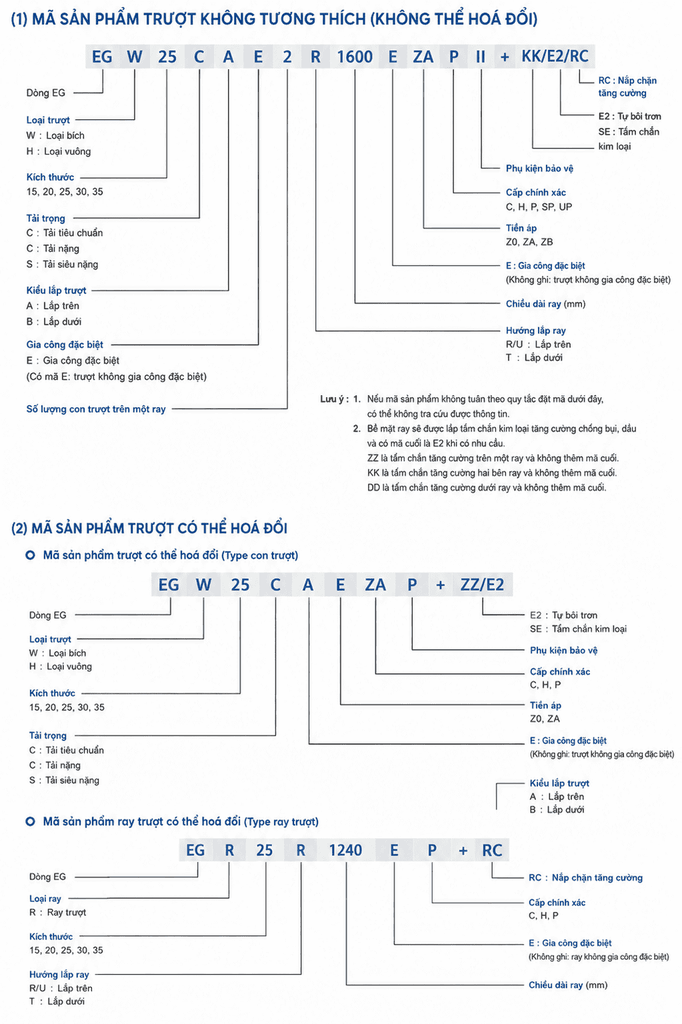

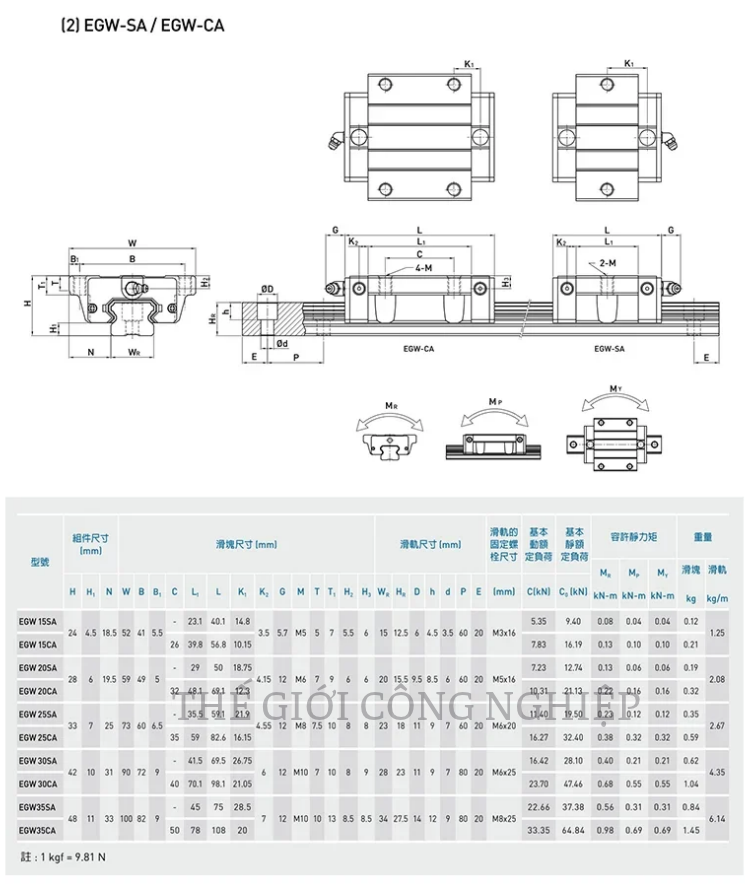

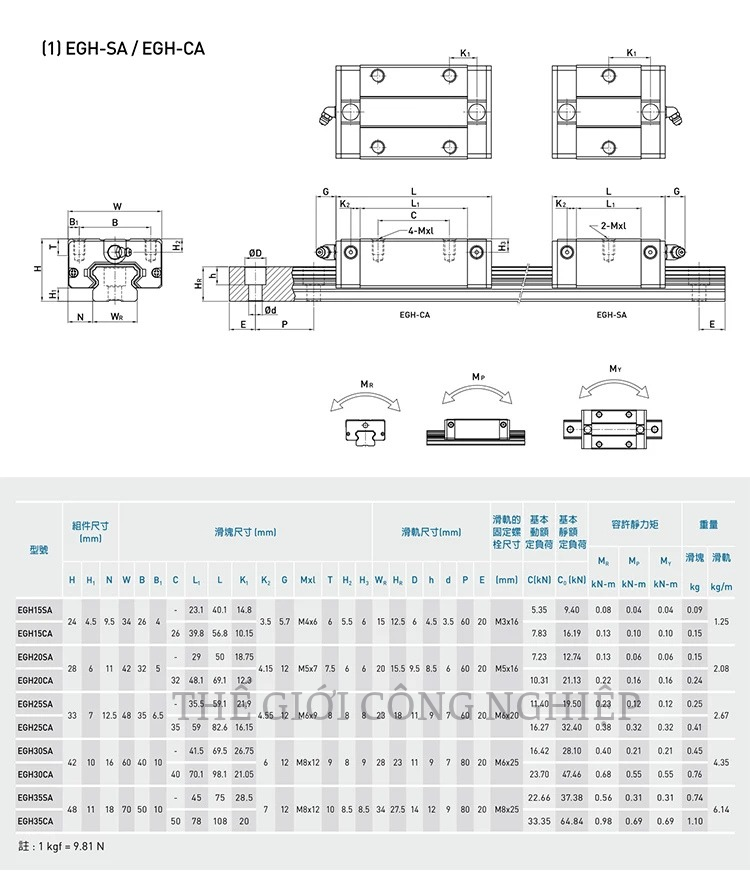

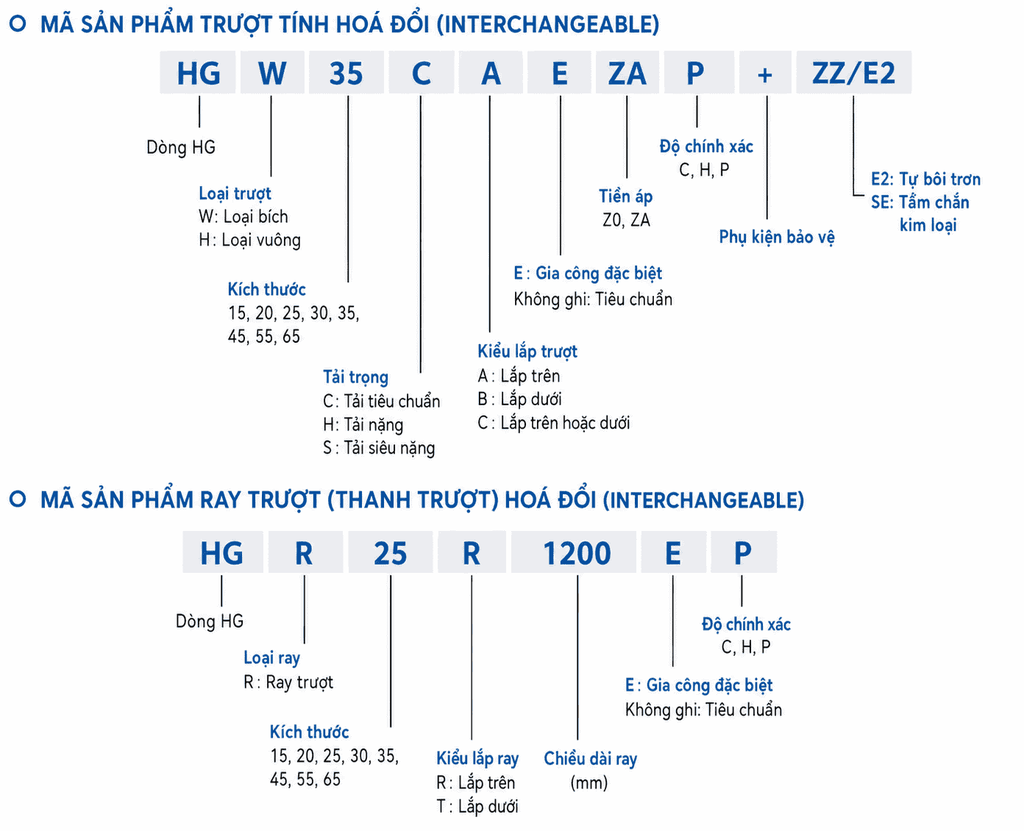

Cấu tạo

Ray HIWIN EGR/HGR được cấu tạo từ các bộ phận chính:

Thân ray dẫn hướng: Là phần cố định trực tiếp lên bệ máy hoặc khung thiết bị, đóng vai trò tạo đường dẫn chuyển động cho con trượt.

Rãnh dẫn hướng: Được gia công dọc theo thân ray, là vị trí tương tác với hệ thống bi tuần hoàn bên trong con trượt, giúp con trượt di chuyển theo đúng quỹ đạo.

Lỗ lắp đặt: Được bố trí dọc theo ray để cố định ray chắc chắn vào bề mặt máy bằng bu lông hoặc vít phù hợp.

Bề mặt làm việc: Được gia công với độ chính xác cao nhằm đảm bảo khả năng phối hợp giữa ray và con trượt, duy trì độ ổn định trong quá trình vận hành.

Con trượt tương thích: Khi kết hợp với ray, con trượt di chuyển dọc theo chiều dài ray nhờ hệ thống bi tuần hoàn, tạo thành cơ cấu dẫn hướng tuyến tính.

Nguyên lý hoạt động

Ray HIWIN EGR/HGR được cố định chắc chắn trên bệ máy, trong khi con trượt được lắp trên ray và liên kết với bộ phận cần chuyển động.

Khi động cơ hoặc cơ cấu truyền động tạo lực kéo/đẩy, con trượt di chuyển dọc theo ray. Các viên bi bên trong con trượt lăn trên rãnh dẫn hướng thay vì trượt trực tiếp, nhờ đó giảm đáng kể ma sát và tổn thất năng lượng.

Trong quá trình con trượt di chuyển, các viên bi sau khi đi qua vùng chịu tải sẽ được dẫn hướng quay trở lại thông qua đường hồi bi, tạo thành chu trình tuần hoàn liên tục. Nhờ cơ chế này, hệ thống có thể duy trì chuyển động tuyến tính êm, chính xác và ổn định trong thời gian dài.

Ray dẫn hướng chịu trách nhiệm duy trì quỹ đạo chuyển động, còn con trượt và hệ thống bi đảm nhiệm quá trình chuyển động lăn. Khi được lắp đặt và căn chỉnh đúng kỹ thuật, hệ thống giúp hạn chế độ rơ, rung động và sai lệch vị trí trong quá trình vận hành.

Công dụng

Ray dẫn hướng/thanh trượt tuyến tính HIWIN EGR/HGR 15/20/25/30 được ứng dụng rộng rãi trong:

Máy CNC, máy phay, máy tiện và máy gia công tự động.
Máy khắc, máy cắt laser, máy cắt plasma.
Máy pick & place và các hệ thống tự động hóa công nghiệp.
Robot công nghiệp và cơ cấu chuyển động nhiều trục.
Bàn máy tuyến tính, bàn trượt và hệ thống định vị chính xác.
Máy đóng gói, máy lắp ráp và dây chuyền sản xuất tự động.
Thiết bị điện tử, máy kiểm tra và các thiết bị yêu cầu chuyển động chính xác.
Cơ cấu nâng, cấp phôi, di chuyển đầu gia công hoặc cụm thiết bị theo phương tuyến tính.

Cam kết

Cam kết cung cấp đúng chủng loại ray HIWIN EGR/HGR theo kích thước khách hàng lựa chọn.
Sản phẩm được kiểm tra ngoại quan và tình trạng trước khi giao hàng.
Đảm bảo thông tin sản phẩm rõ ràng, hỗ trợ lựa chọn ray và con trượt tương thích.
Hỗ trợ tư vấn kích thước EGR15, EGR20, EGR25, EGR30, HGR15, HGR20, HGR25 và HGR30 theo nhu cầu sử dụng.
Hỗ trợ tư vấn cách lắp đặt, lựa chọn bộ ray – con trượt phù hợp với thiết bị.
Đóng gói cẩn thận nhằm hạn chế va đập, bụi bẩn và ảnh hưởng đến bề mặt ray trong quá trình vận chuyển.
Cam kết hỗ trợ khách hàng trong quá trình lựa chọn và sử dụng sản phẩm.
