MÔ TẢ CHI TIẾT – KHỚP NỐI GIẢM CHẤN KTR ROTEX (ĐỨC)
Loại: 19 / 24 / 28 / 38 / 42 / 48 / 55 / 65 / 75 / 90 / 125
1. Tổng quan sản phẩm:
Khớp nối giảm chấn KTR ROTEX là dòng khớp nối đàn hồi trục – trục nổi tiếng đến từ Đức, chuyên dùng để truyền mô-men xoắn giữa hai trục trong khi hấp thụ rung động, giảm sốc tải và bù sai lệch trục. Loại ROTEX được thiết kế theo chuẩn DIN với các kích thước đa dạng, phù hợp cho cả máy công nghiệp nhẹ đến máy tải nặng.
2. Cấu tạo:
Gồm ba thành phần chính:
-
Hai moay-ơ (Hub): Thường làm từ nhôm hợp kim hoặc thép, gia công chính xác, có lỗ ren, then hoa hoặc dạng trơn tùy yêu cầu.
-

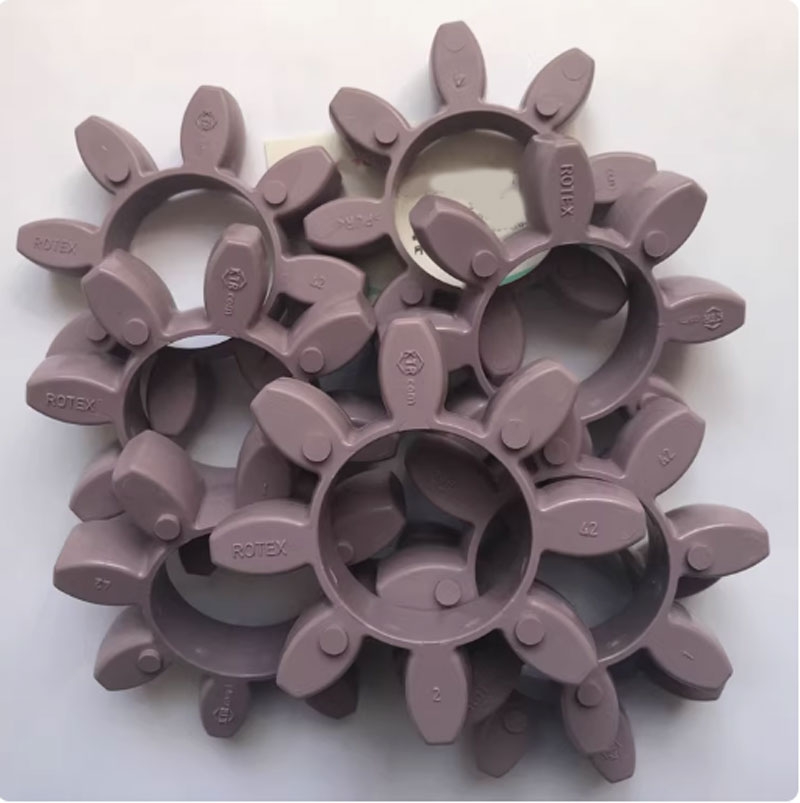

Đệm cao su đàn hồi (Spider/Insert): Là đệm đàn hồi hình sao (hay còn gọi là đệm "móc câu", "hoa mai"), làm từ chất liệu PU (polyurethane) với nhiều cấp độ cứng (Shore A 80–98) tùy thuộc yêu cầu về mô-men xoắn và độ đàn hồi.
-
Chốt và vòng giữ: Giữ cố định đệm cao su bên trong hai moay-ơ, chống trượt khi truyền tải.
3. Đặc tính kỹ thuật nổi bật:
-
Truyền mô-men xoắn hiệu quả, giảm hiện tượng trượt – mất pha giữa hai trục.
-
Giảm rung, giảm chấn rất tốt, giúp máy chạy êm và kéo dài tuổi thọ vòng bi, trục.
-
Bù sai lệch trục: Cho phép lệch hướng nhẹ theo trục dọc, ngang và góc lệch.
-
Làm việc không cần bảo trì (maintenance-free), dễ dàng thay thế đệm cao su khi mòn.
-
Dễ lắp đặt, phù hợp cả kiểu lắp then hoa, trơn hoặc mặt bích.

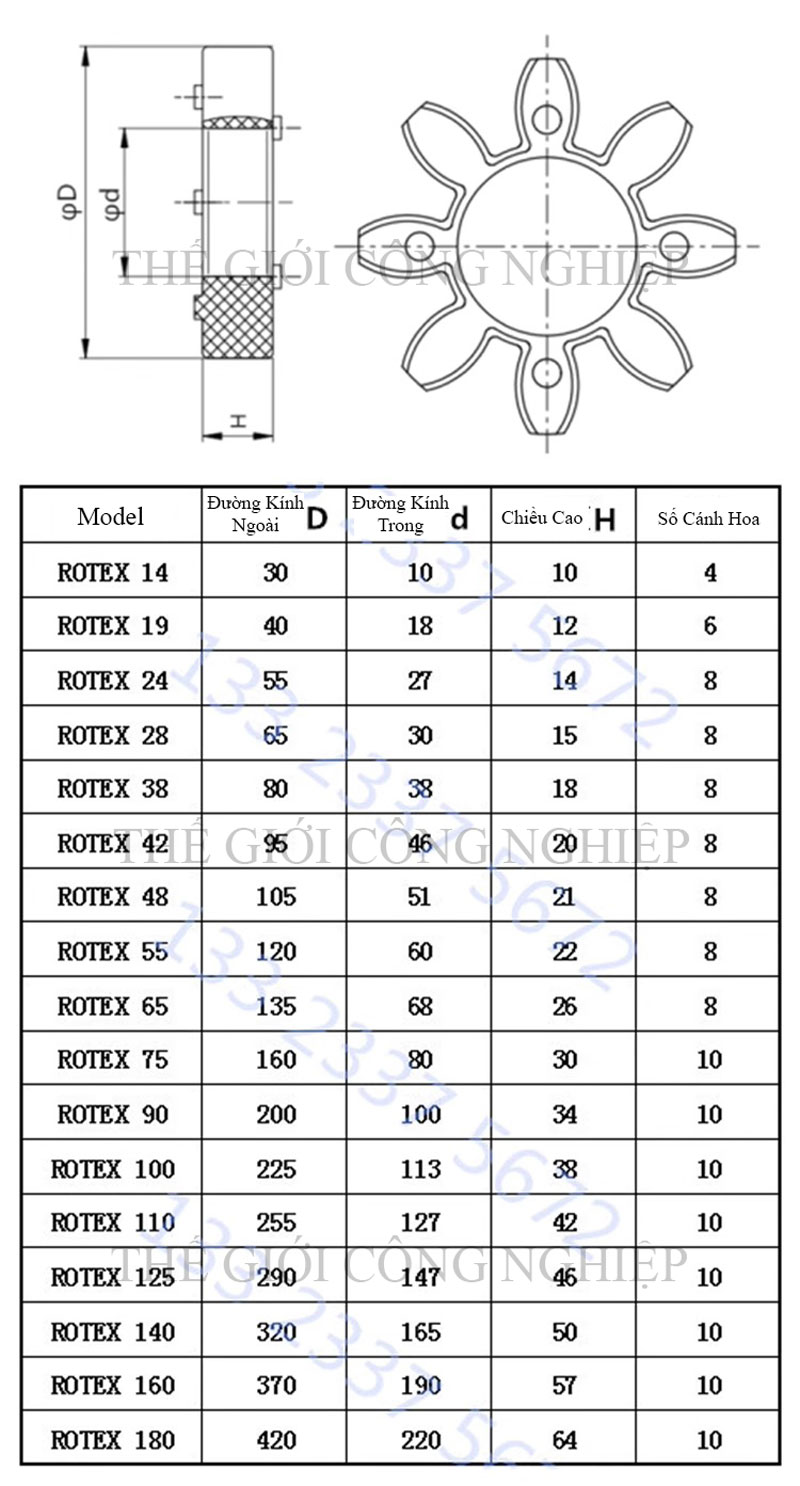

4. Thông số kỹ thuật cơ bản (tham khảo):
| Loại | Mô-men xoắn danh định (Nm) | Đường kính trục (mm) | Đường kính ngoài (mm) | Cấp độ đệm đàn hồi |
|---|---|---|---|---|
| 19 | ~2 Nm | 6–12 | ~38 | T/P/RA/BR (PU 92–98) |
| 24 | ~5 Nm | 6–16 | ~45 | |
| 28 | ~10 Nm | 8–20 | ~50 | |
| 38 | ~24 Nm | 10–24 | ~60 | |
| 42 | ~40 Nm | 12–28 | ~70 | |
| 48 | ~60 Nm | 14–32 | ~80 | |
| 55 | ~100 Nm | 18–38 | ~90 | |
| 65 | ~160 Nm | 20–42 | ~100 | |
| 75 | ~250 Nm | 24–48 | ~110 | |
| 90 | ~400 Nm | 28–55 | ~125 | |
| 125 | ~800 Nm | 35–65 | ~160 |
Các thông số cụ thể có thể khác tùy nhà sản xuất và tiêu chuẩn lỗ trục đặt hàng.
5. Ứng dụng:
-
Máy CNC, máy cắt, máy in, băng tải, máy đóng gói, máy ép, motor – hộp giảm tốc.
-
Hệ thống truyền động cơ – trục trong dây chuyền tự động hóa.
-
Thiết bị truyền động yêu cầu độ êm cao, độ chính xác ổn định.
6. Ưu điểm vượt trội:
-
Sản xuất tại Đức – chất lượng châu Âu, đảm bảo độ chính xác và tuổi thọ cao.
-
Làm việc yên tĩnh, phù hợp với các môi trường yêu cầu độ ồn thấp.
-
Thay thế linh hoạt với các phụ tùng có sẵn, không cần dừng máy lâu.
