Đệm Giảm Chấn Khí Nén Công Nghiệp HFD Chống Rung Máy Móc

Đệm giảm chấn khí nén công nghiệp HFD (còn gọi là đệm chống rung máy móc HFD / chân đế giảm chấn khí nén) là linh kiện cơ khí chuyên dụng dùng để hấp thụ rung động, hạn chế tiếng ồn cơ học và triệt tiêu chấn động truyền từ máy móc xuống bệ đỡ, khung máy hoặc nền xưởng. Sản phẩm hỗ trợ bảo vệ kết cấu thiết bị, nâng cao độ ổn định làm việc và kéo dài tuổi thọ cho các cụm máy gia công cơ khí, máy dập, máy cắt và hệ thống tự động hóa B2B. Cung cấp hai dòng cấu hình tiêu chuẩn gồm Series HFD-A (HFD-100A đến HFD-3500A) và Series HFD-B (HFD-200B đến HFD-3500B) với dải tải trọng thẳng đứng bao phủ từ 0–50kg đến 2400–3500kg, đáp ứng linh hoạt các yêu cầu kiểm soát rung động công nghiệp.

1. Ưu điểm nổi bật

Triệt Tiêu Rung Truyền & Giảm Tiếng Ồn Cơ Học: Hỗ trợ dập tắt dao động truyền sang bệ đỡ, giảm thiểu tiếng ồn va đập gây ảnh hưởng tới môi trường xưởng sản xuất.
Cung Cấp 2 Dòng Cấu Hình Tiêu Chuẩn (Series HFD-A & Series HFD-B): Tùy chọn kiểu dáng Series A (thân trụ tròn gá lỗ) hoặc Series B (tấm chân đế vuông cứng vững).
Dải Tải Trọng Thẳng Đứng Rộng Lớn (0 – 3500kg): Đáp ứng trọn vẹn từ các thiết bị nhẹ HFD (0–50kg) đến các dòng máy dập tải cực nặng HFD-3500A/B (2400–3500kg).
Kết Cấu Thép Tấm Đáy Dày Dặn (6mm – 12mm ở Series B): Tăng cường khả năng chịu nén thẳng đứng và chống lực xô ngang do mô-men quay động cơ gây ra.
Tương Thích Đa Dạng Bu Lông Cố Định (M10 – M20): Kích thước khoảng cách lỗ gá tiêu chuẩn giúp kỹ sư dễ dàng vặn chặt bu-lông M10, M12, M16, M20 xuống bệ máy.

2. Thông số kỹ thuật chi tiết

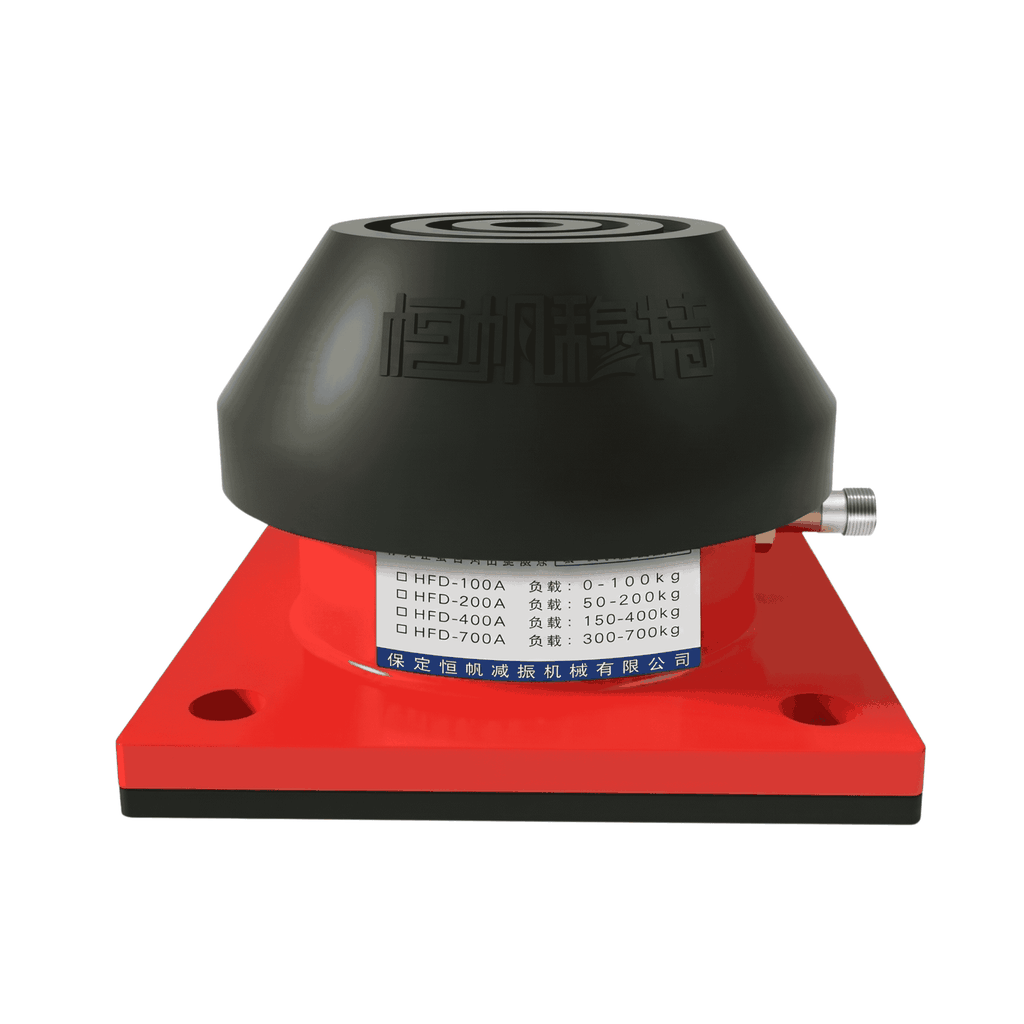

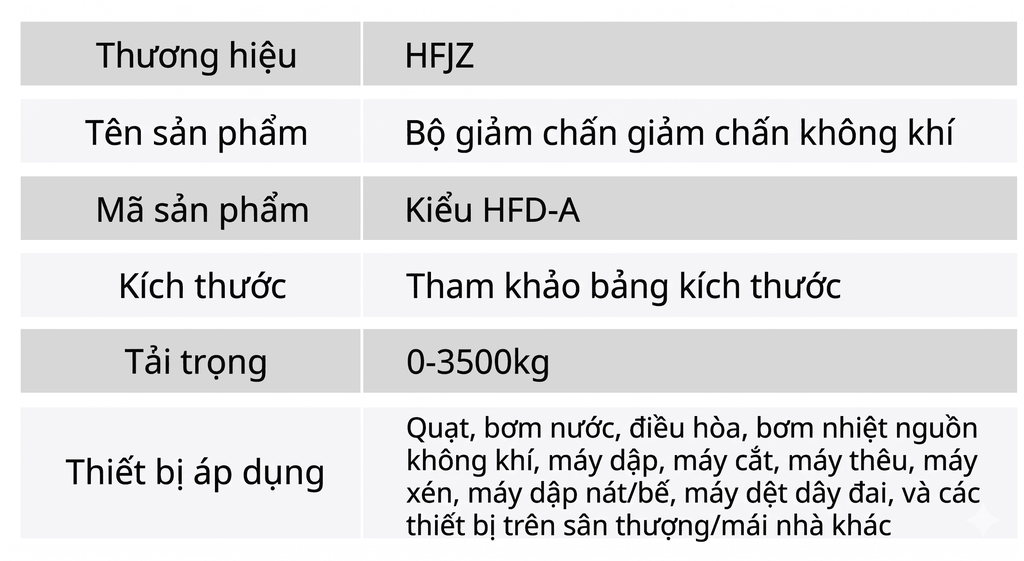

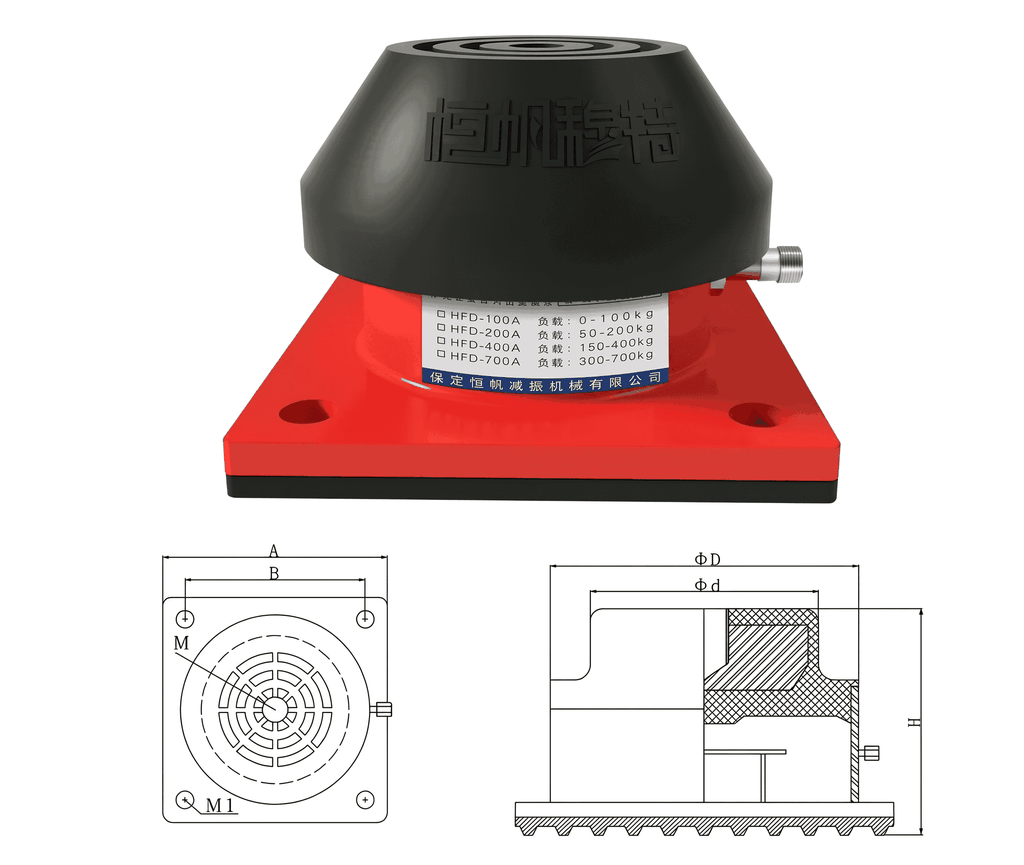

2.1. Thông Số Kỹ Thuật Series HFD-A

Mã sản phẩm	Phạm vi tải trọng (kg)	Kích thước A (mm)	Kích thước B (mm)	Chiều cao H (mm)	Bu lông Ren M	Đường kính Ød (mm)	Đường kính ØD (mm)	Lỗ gá đáy M1 (mm)
HFD (Nhỏ)	0 – 50 kg	100 mm	76 mm	72 mm	M10	28 mm	72 mm	Ø10 mm
HFD-100A	0 – 100 kg	130 mm	100 mm	96 mm	M12	60 mm	105 mm	Ø14 mm
HFD-200A	50 – 200 kg	145 mm	105 mm	96 mm	M12	60 mm	105 mm	Ø14 mm
HFD-400A	150 – 400 kg	175 mm	135 mm	96 mm	M12	91 mm	138 mm	Ø14 mm
HFD-700A	300 – 700 kg	200 mm	160 mm	98 mm	M16	108 mm	167 mm	Ø16 mm
HFD-900A	600 – 900 kg	230 mm	190 mm	103 mm	M16	135 mm	190 mm	Ø16 mm
HFD-1200A	700 – 1200 kg	248 mm	200 mm	103 mm	M16	148 mm	215 mm	Ø18 mm
HFD-1600A	1000 – 1600 kg	315 mm	265 mm	103 mm	M16	188 mm	267 mm	Ø18 mm
HFD-2000A	1500 – 2000 kg	360 mm	305 mm	108 mm	M16	240 mm	320 mm	Ø20 mm
HFD-2800A	2000 – 2800 kg	440 mm	385 mm	110 mm	M20	273 mm	372 mm	Ø18 mm
HFD-3500A	2400 – 3500 kg	470 mm	410 mm	110 mm	M20	305 mm	422 mm	Ø20 mm

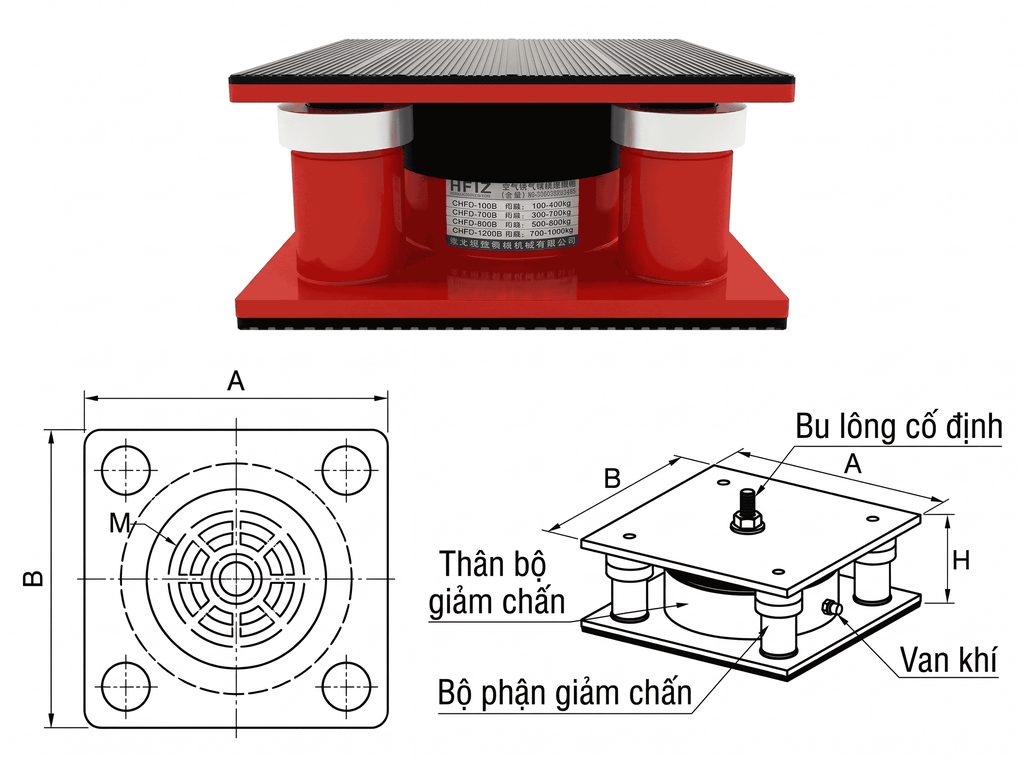

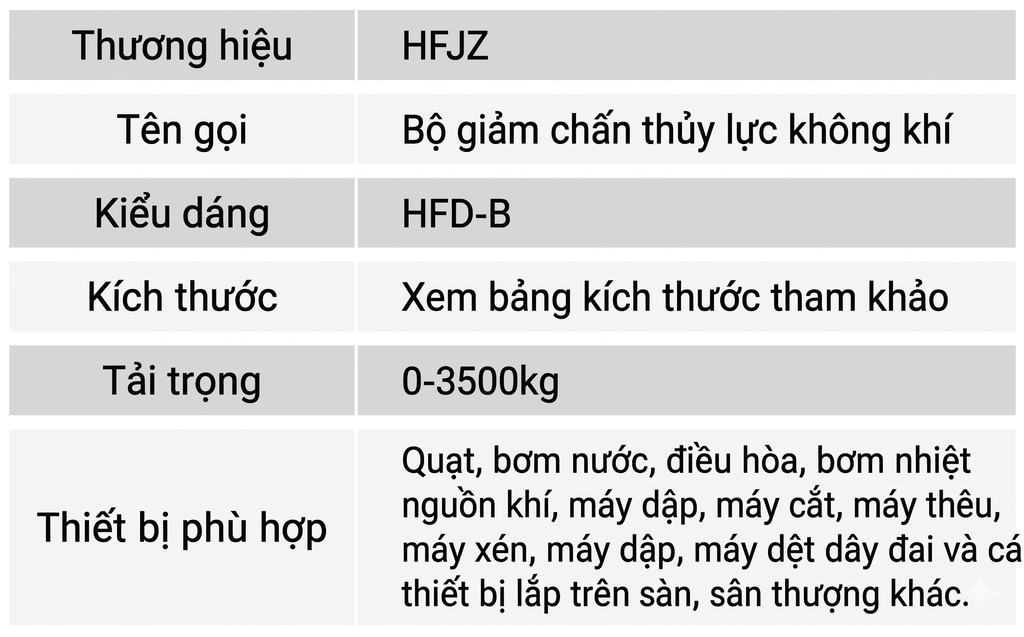

2.2. Thông Số Kỹ Thuật Series HFD-B

Mã sản phẩm	Phạm vi tải trọng (kg)	Kích thước A (mm)	Kích thước B (mm)	Chiều cao H (mm)	Bu lông Ren M	Độ dày tấm trên/dưới (mm)
HFD-200B	50 – 200 kg	200 mm	200 mm	107 mm	M12	6 mm
HFD-400B	150 – 400 kg	220 mm	220 mm	110 mm	M12	8 mm
HFD-700B	300 – 700 kg	240 mm	240 mm	110 mm	M16	8 mm
HFD-900B	600 – 900 kg	260 mm	260 mm	110 mm	M16	8 mm
HFD-1200B	700 – 1200 kg	300 mm	300 mm	113 mm	M16	10 mm
HFD-1600B	1000 – 1600 kg	330 mm	330 mm	113 mm	M16	10 mm
HFD-2400B	1500 – 2400 kg	380 mm	380 mm	120 mm	M16	10 mm
HFD-2800B	2000 – 2800 kg	440 mm	440 mm	123 mm	M20	12 mm
HFD-3500B	2400 – 3500 kg	470 mm	470 mm	123 mm	M20	12 mm

3. Cấu tạo & nguyên lý vận hành

3.1. Cấu tạo cơ khí

Khung Vỏ / Tấm Đáy Kim Loại: Đúc gia công thép chịu uốn và va đập lớn, tấm đáy có độ dày từ 6mm đến 12mm (ở Series B) chống lún bệ máy.
Cụm Hấp Thụ Giảm Chấn: Khoang dập dao động tiêu tán động năng do chuyển động ma sát nội tại.
Mặt Bích Đáy & Lỗ Bu Lông M1: Tích hợp các lỗ gá kích thước Ø10mm đến Ø20mm để xiết chặt bu-lông cố định xuống nền xưởng.
Ren M Cố Định Bệ Máy: Ren bắt bu-lông định vị M10, M12, M16, M20 tì thẳng vào chân bệ máy.

3.2. Nguyên lý vận hành

Khi máy móc công nghiệp sinh ra xung lực va đập hay lực nén thẳng đứng, chấn động truyền trực tiếp qua mặt tiếp xúc đỉnh bộ đệm giảm chấn HFD. Cụm dập dao động bên trong lập tức biến đổi phần lớn năng lượng cơ học thành ma sát nội tại, dập tắt sóng rung và ngăn chấn động lan truyền xuống nền xưởng hoặc khung máy xung quanh.

4. Ứng dụng

Đệm giảm chấn khí nén công nghiệp HFD có thể được xem xét sử dụng trong các ứng dụng như:

Máy gia công cơ khí và thiết bị sản xuất công nghiệp.
Máy cắt, máy dập và các cụm máy phát sinh rung động.
Hệ thống máy tự động hóa cần hạn chế rung truyền xuống khung đỡ.
Thiết bị có động cơ hoặc bộ phận chuyển động gây rung.
Các cụm máy cần cải thiện độ ổn định tại vị trí lắp đặt.

Trước khi sử dụng, cần kiểm tra khả năng chịu tải và mức độ phù hợp với nguồn rung thực tế của thiết bị.

5. Câu hỏi thường gặp

Đệm giảm chấn khí nén công nghiệp HFD có tác dụng gì trong máy móc?
Sản phẩm giúp hấp thụ rung động va đập, hạn chế tiếng ồn cơ học và dập tắt dao động truyền xuống nền xưởng, bảo vệ kết cấu bệ máy B2B.
Sự khác biệt chính giữa Series HFD-A và Series HFD-B là gì?
Series HFD-A có kết cấu thân trụ tròn gá lỗ bu-lông M10–M20, còn Series HFD-B có tấm chân đế vuông cứng vững với độ dày tấm từ 6mm đến 12mm.
Làm thế nào để tính chọn mã đệm giảm chấn HFD phù hợp với khối lượng máy?
Lấy tổng khối lượng thiết bị chia cho số chân đỡ để ra tải trọng thẳng đứng trên từng chân, sau đó chọn mã HFD-A hoặc HFD-B có dải tải tương ứng.
