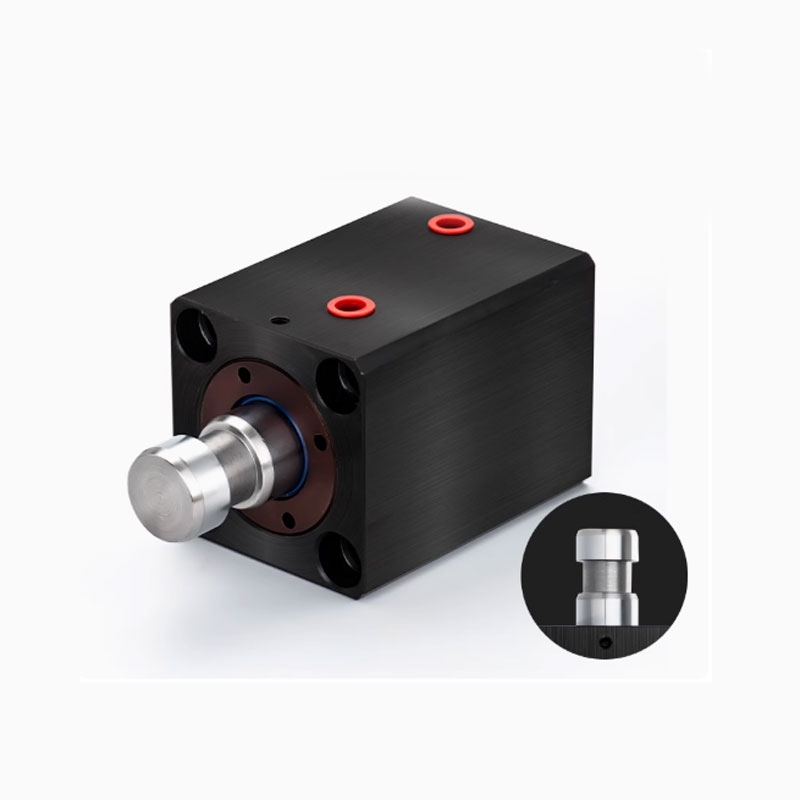

MÔ TẢ CHI TIẾT XY LANH THỦY LỰC KIỂU ĐỨNG CX-SD20, 25, 32, 40, 45 – THANH ĐẨY KIỂU H
1. Cấu tạo chung:
Xy lanh thủy lực kiểu đứng dòng CX-SD gồm các mã đường kính piston: 20, 25, 32, 40 và 45mm, được thiết kế theo phương thẳng đứng, phù hợp cho các hệ thống yêu cầu lực đẩy/dẫn động theo phương vuông góc mặt sàn.
Mỗi xy lanh bao gồm các bộ phận chính:
-
Thân xy lanh: Được chế tạo từ thép hợp kim hoặc nhôm hợp kim (tùy dòng tải trọng), xử lý bề mặt chống mài mòn, chống rỉ.
-
Piston & thanh piston (thanh đẩy): Làm từ thép tôi cứng, mạ chrome để tăng độ bền, độ cứng bề mặt và hạn chế mài mòn.
-
Nắp đầu và nắp đáy: Gia công chính xác, có các rãnh lắp phốt để đảm bảo kín dầu.
-
Phốt làm kín: Sử dụng vật liệu PU/NBR chất lượng cao, đảm bảo kín khít và chống rò rỉ trong điều kiện làm việc áp lực cao.
-

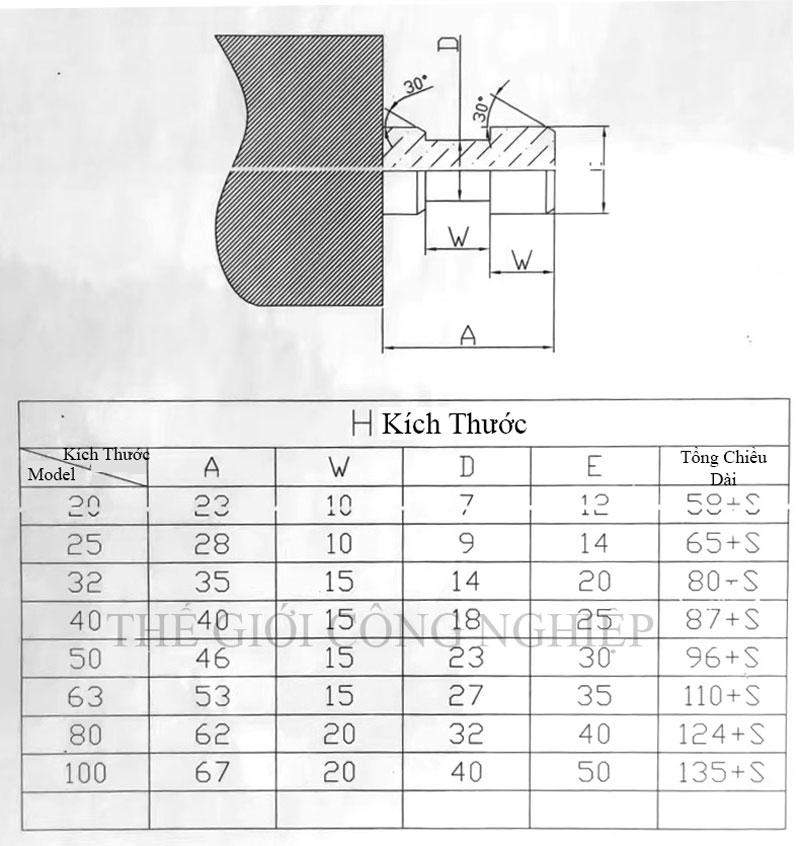

Thanh đẩy kiểu H: Là kiểu thanh đẩy dạng đặc biệt, thường có đầu nối chữ H để liên kết nhanh với cơ cấu máy, hoặc cho phép lắp nhanh vào cơ cấu dịch chuyển ngang/đứng.
2. Thông số kỹ thuật điển hình:
| Thông số | CX-SD20 | CX-SD25 | CX-SD32 | CX-SD40 | CX-SD45 |
|---|---|---|---|---|---|
| Đường kính piston (mm) | 20 | 25 | 32 | 40 | 45 |
| Hành trình tiêu chuẩn | 50 – 500mm (tùy chọn theo yêu cầu) | ||||
| Áp suất làm việc tối đa | 7 MPa – 14 MPa (tùy theo dòng và cấu hình) | ||||
| Kiểu lắp | Đứng, mặt bích đáy hoặc bích giữa | ||||
| Kiểu thanh đẩy | Kiểu H (nối dạng then hoặc đầu H kết nối nhanh) | ||||
| Môi chất thủy lực | Dầu thủy lực 32, 46 (ISO VG) hoặc tương đương | ||||
| Tốc độ làm việc | 50 – 500 mm/s |
3. Ứng dụng:
-
Dùng trong máy ép, máy dập, thiết bị nâng hạ, bàn nâng thủy lực, các dây chuyền sản xuất tự động hóa.
-
Đặc biệt phù hợp cho các cơ cấu cần xy lanh đứng với khả năng chịu tải dọc trục cao và không gian lắp đặt hạn chế theo chiều ngang.
4. Ưu điểm:
-
Thiết kế nhỏ gọn, dễ dàng tích hợp vào nhiều thiết bị công nghiệp.
-
Độ kín cao, vận hành ổn định và ít bảo trì.
-
Thanh đẩy kiểu H giúp dễ dàng lắp đặt và thay thế, tăng khả năng linh hoạt trong sản xuất.
-
Được gia công với độ chính xác cao, tuổi thọ dài, phù hợp với điều kiện làm việc nặng.
