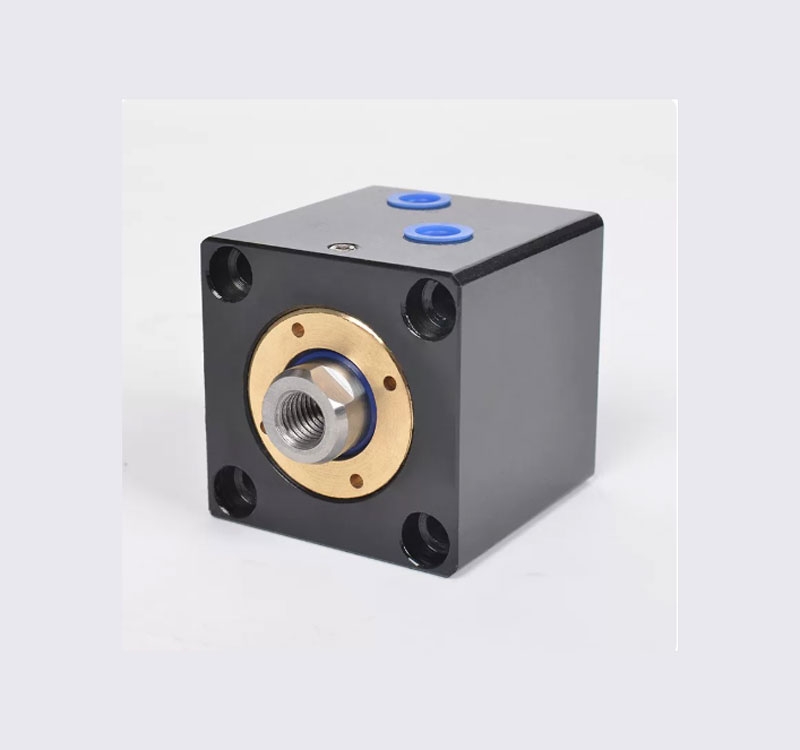

Mô tả chi tiết: Xi Lanh Thủy Lực Vuông CX-SD / JOB / CHTB
Xi lanh thủy lực vuông CX-SD / JOB / CHTB là dòng xi lanh dạng khối (square block cylinder) chuyên dùng trong máy ép, khuôn dập và hệ thống thủy lực công nghiệp. Thiết kế thân vuông nhỏ gọn, độ cứng vững cao, phù hợp lắp đặt trong không gian hạn chế nhưng vẫn đảm bảo lực ép lớn và độ ổn định cao.
Cấu tạo:
- Thân xi lanh: Dạng khối vuông bằng thép hợp kim hoặc gang đúc, gia công chính xác, chịu áp lực cao.
- Piston & ty piston: Thép tôi cứng, mạ chrome chống mài mòn, chịu tải nặng và chống cong vênh.
- Phớt làm kín: Vật liệu PU/NBR chất lượng cao, chống rò rỉ dầu, hoạt động bền bỉ.
- Cổng dầu: Bố trí linh hoạt, dễ kết nối hệ thống thủy lực.
- Đế lắp: Nhiều kiểu lắp (đứng, ngang, âm khuôn), thuận tiện tích hợp vào máy.
Đặc điểm nổi bật:
- Kết cấu vuông chắc chắn, chịu lực ép lớn, ít biến dạng
- Thiết kế mỏng (thin type) giúp tiết kiệm không gian lắp đặt
- Hoạt động ổn định, độ chính xác cao trong ép và định vị
- Chịu áp suất cao, tuổi thọ dài, bảo trì dễ dàng
- Nhiều kích thước Ø63, Ø80, Ø100, Ø125… đáp ứng đa dạng ứng dụng

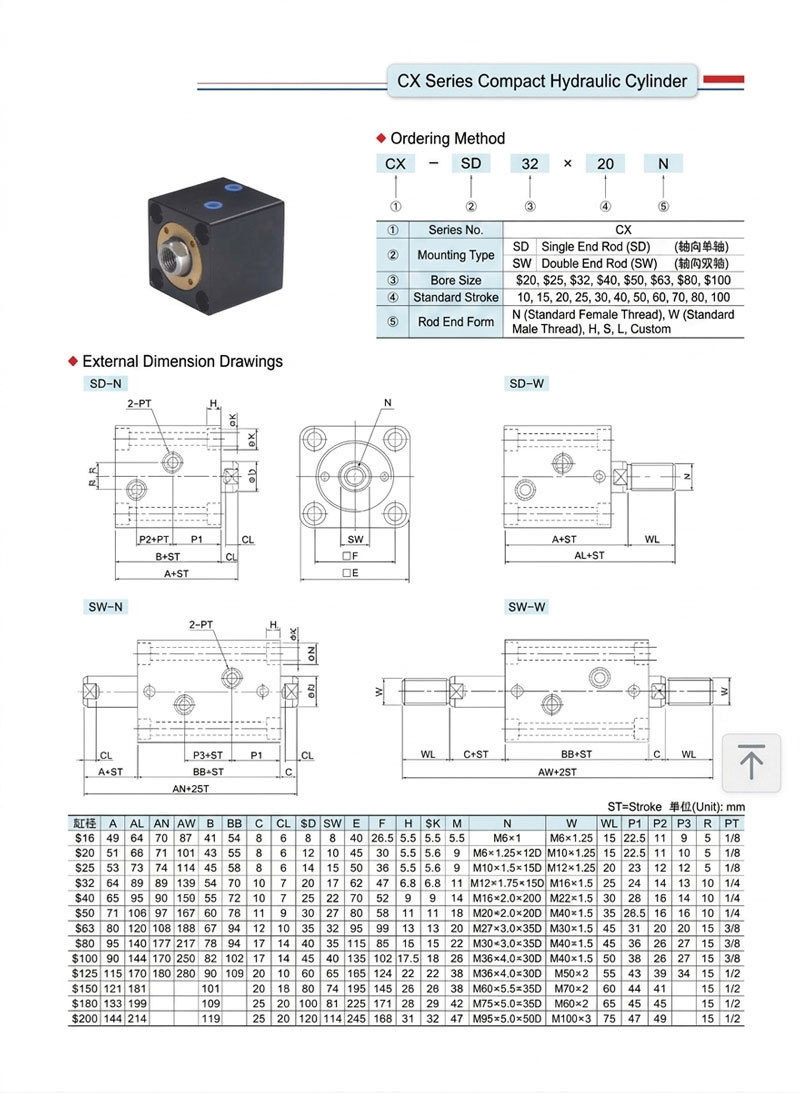

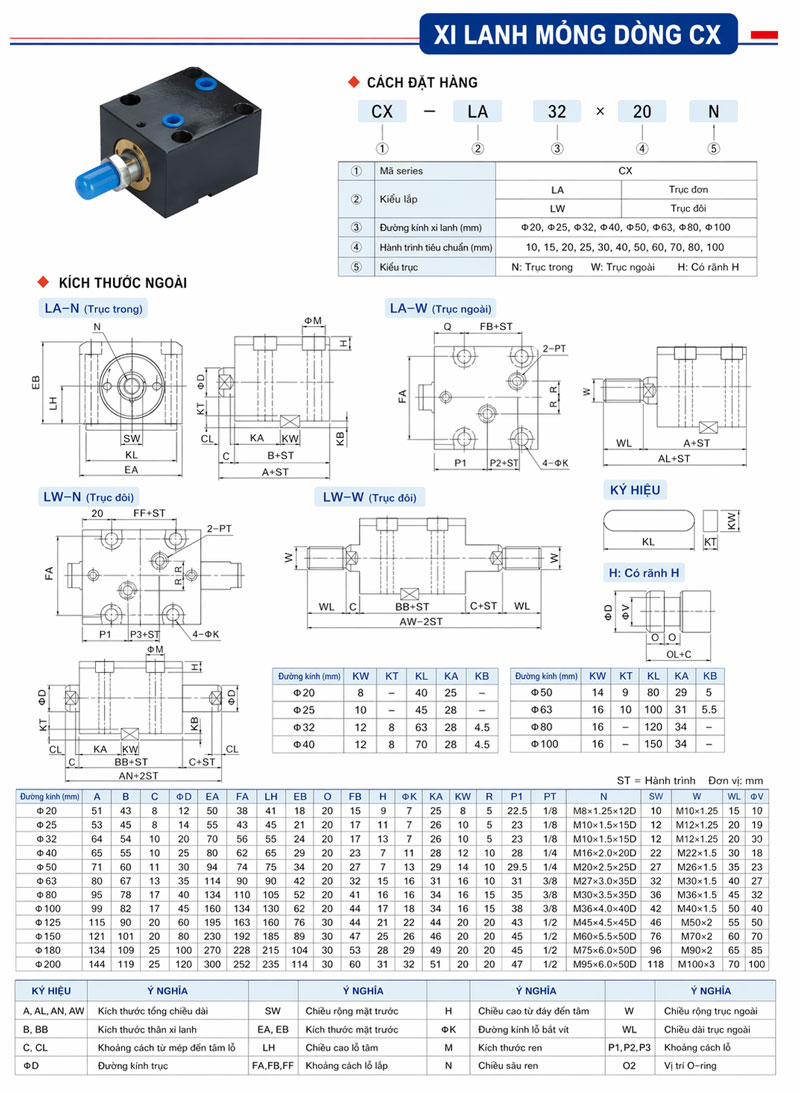

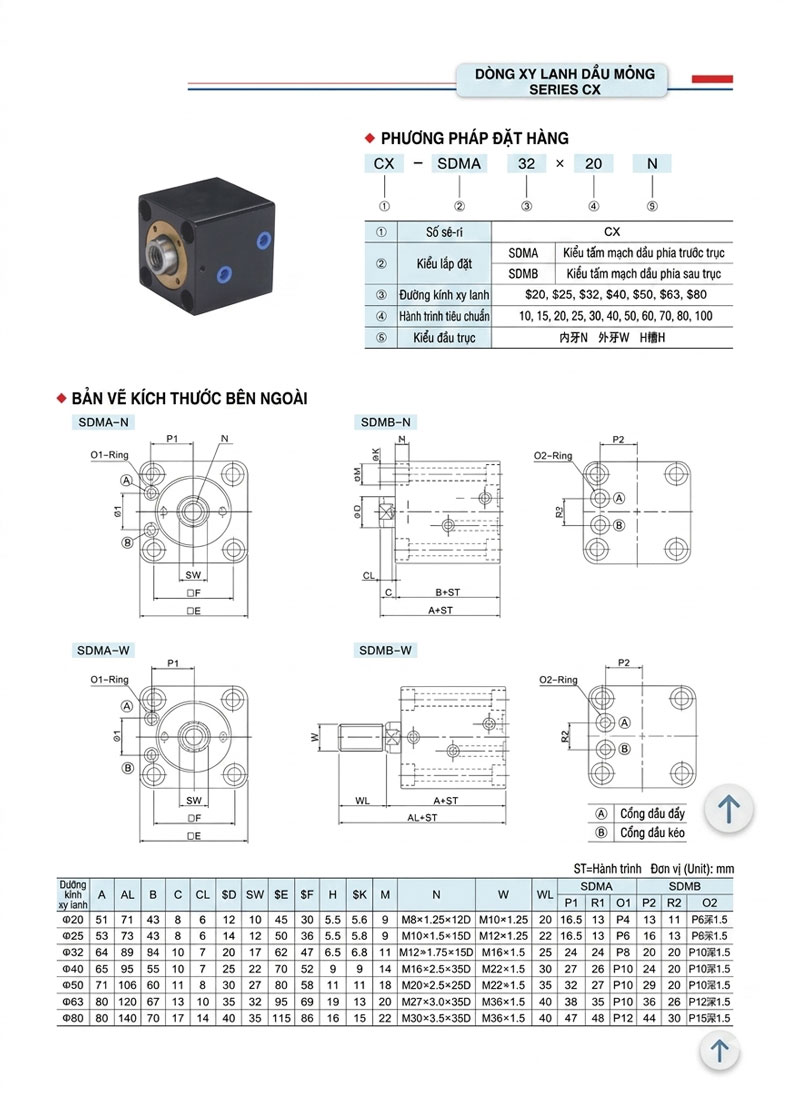

Thông số kỹ thuật cơ bản:
- Loại: Xi lanh thủy lực vuông / xi lanh mỏng
- Đường kính piston: Ø63 – Ø125 mm
- Kiểu lắp: đứng, ngang, lắp khuôn
- Áp suất làm việc: cao (tùy model)
- Hành trình: tùy chọn theo yêu cầu
- Môi chất: dầu thủy lực
Ứng dụng:
- Máy ép thủy lực, máy dập khuôn
- Khuôn ép nhựa, khuôn dập kim loại
- Thiết bị tự động hóa công nghiệp
- Hệ thống kẹp, ép, định vị chi tiết
