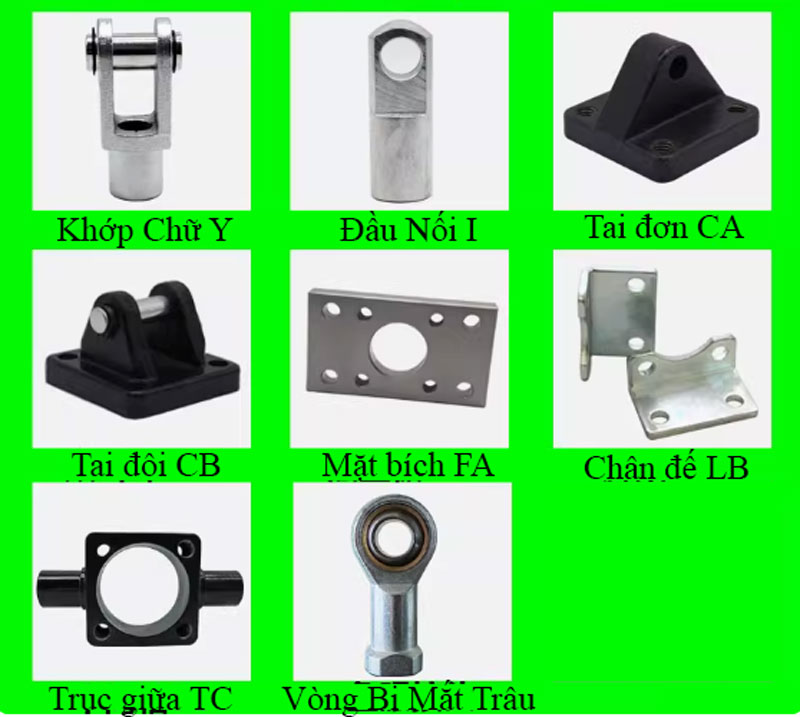

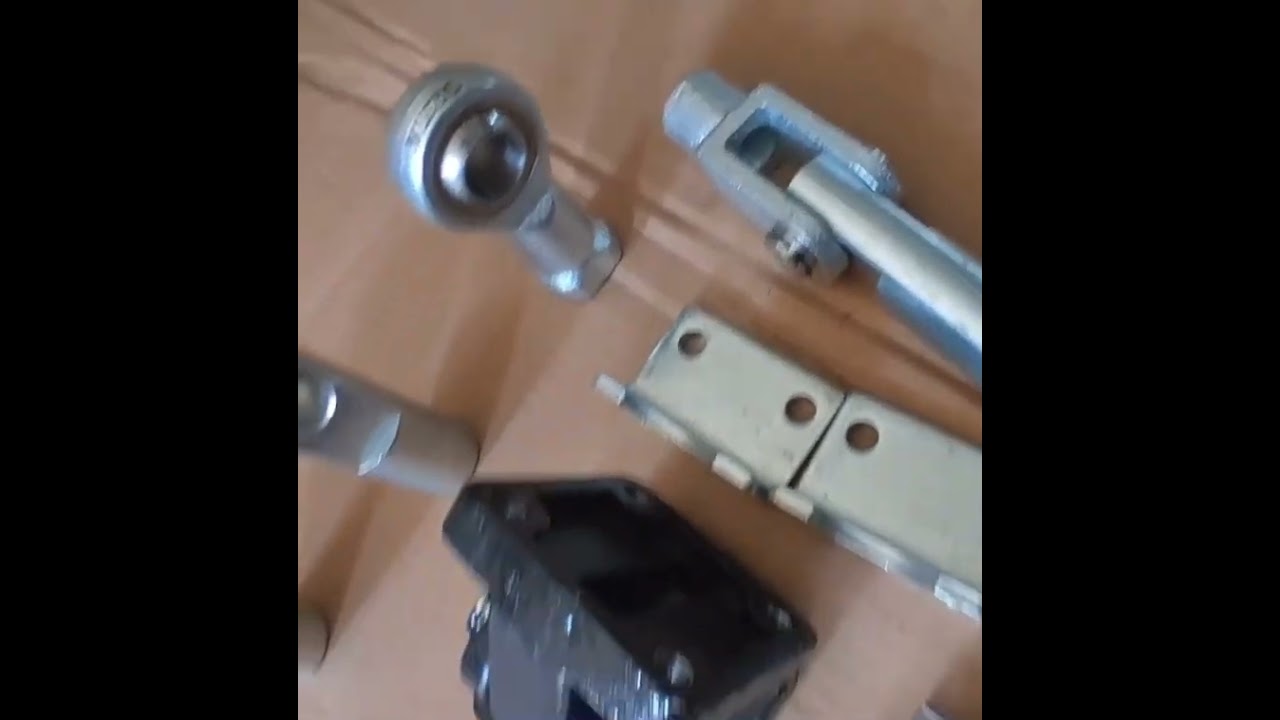

Bộ phụ kiện lắp đặt xi lanh thủy lực MOB (Size Ø40–Ø150)

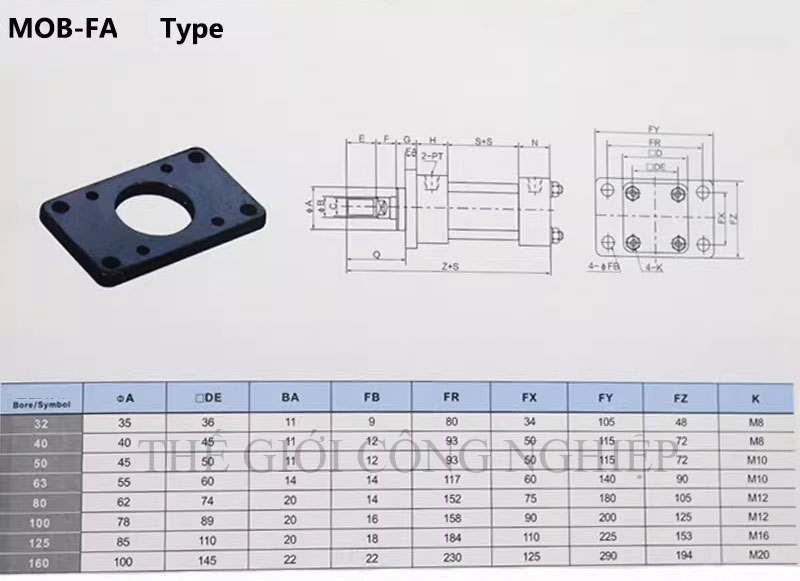

1. Mặt bích FA (Front Flange Mount)
-
Chức năng: Gắn cố định xi lanh bằng mặt trước, thường bắt vít vào kết cấu máy từ phía đầu xi lanh.
-
Vật liệu: Thép carbon hoặc gang, có thể mạ kẽm hoặc xử lý bề mặt chống gỉ.
-
Đặc điểm:
-
Dạng hình vuông hoặc tròn có lỗ bắt bu lông.
-
Chịu được lực đẩy/tải trục lớn từ hành trình piston.
-
-
Ứng dụng: Phù hợp với các vị trí lắp cố định một đầu xi lanh, không gian hạn chế chiều dài phía sau.
2. Đế gắn LB (Foot Mount / Side Lug Mount)
-
Chức năng: Gắn xi lanh bằng chân cố định hai bên thân.
-
Vật liệu: Thép hoặc gang cường lực cao.
-
Đặc điểm:
-
Có hai gối chân gắn trực tiếp vào thân xi lanh.
-
Dễ gia công, lắp đặt ổn định, chịu lực ngang tốt.
-
-
Ứng dụng: Dùng nhiều trong các hệ thống ép thẳng đứng, dây chuyền đóng gói, gia công kim loại.

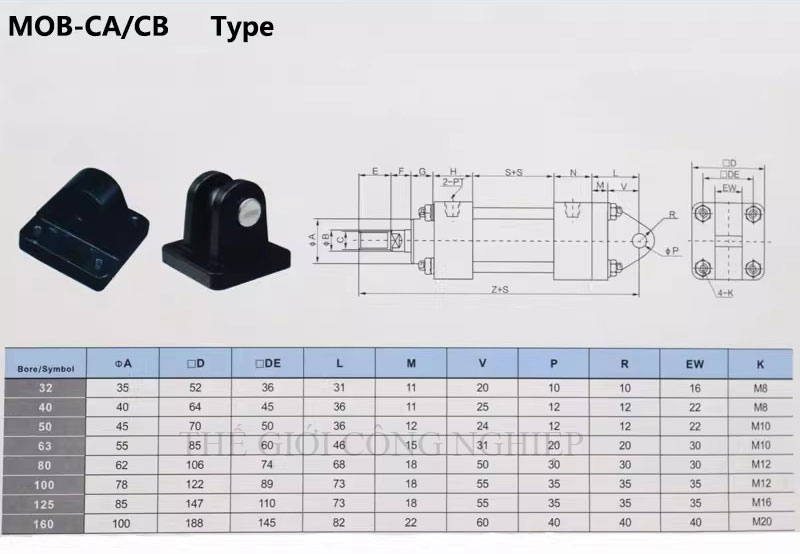

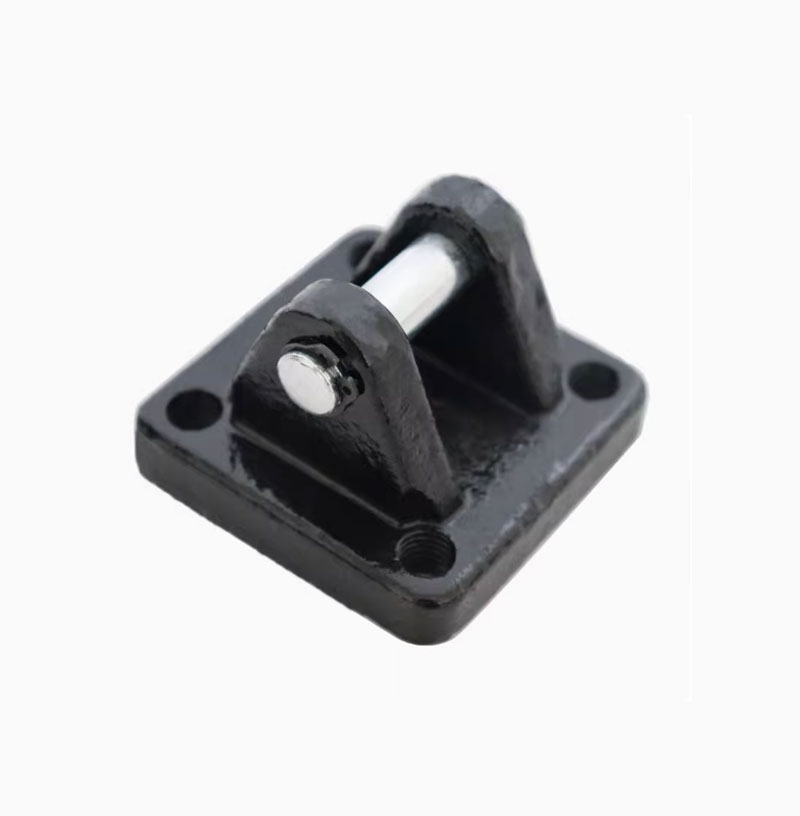

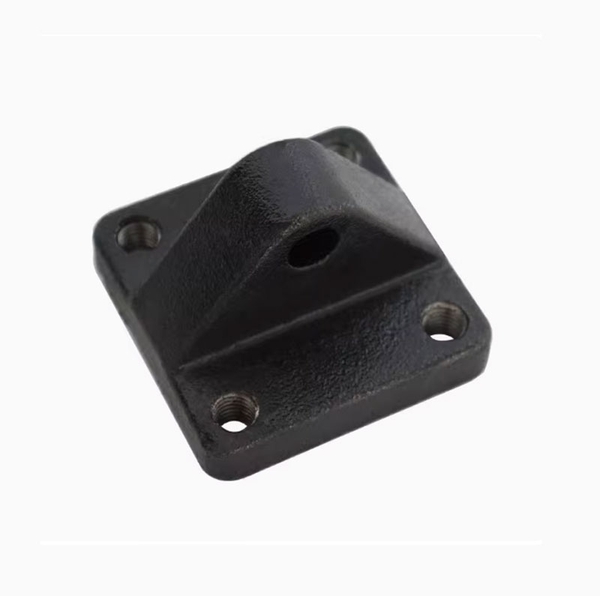

3. Tai đôi CB (Clevis Bracket Mount – Double Ear Clevis)
-
Chức năng: Cho phép xoay trục xi lanh tại điểm cố định để thích ứng với chuyển động góc.
-
Cấu tạo: Hai tai song song có lỗ xuyên trục để bắt bulông hoặc trục cố định.
-
Ưu điểm:
-
Giảm căng thẳng cho xi lanh khi chuyển động dao động.
-
Dễ dàng bảo trì/thay thế.
-
-
Ứng dụng: Hệ thống nâng – hạ, ép nắp, đòn bẩy, băng chuyền điều hướng.

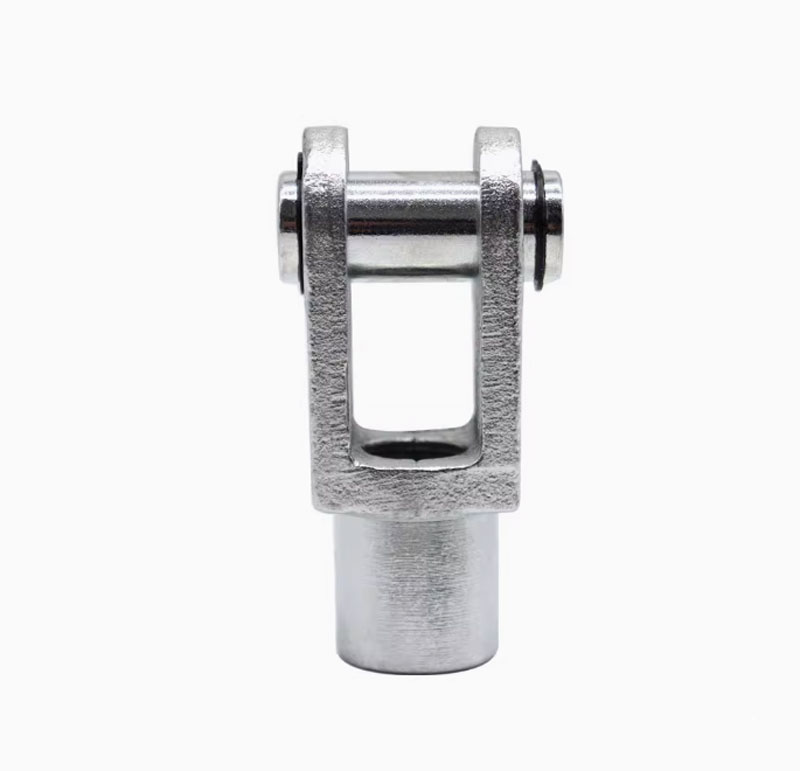

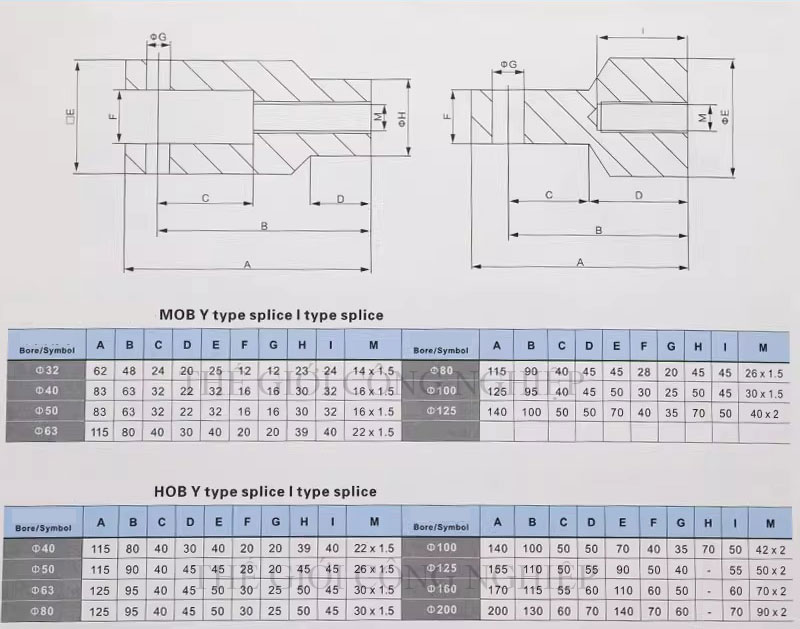

4. Khớp CA (Rod Clevis – Rod End Mount)
-
Chức năng: Gắn vào đầu cần piston, liên kết với chi tiết chuyển động.
-
Cấu tạo: Dạng chữ U có lỗ bắt trục, nối với đầu cần bằng ren trong.
-
Ưu điểm:
-
Hấp thụ được sai lệch nhỏ trong liên kết.
-
Cho phép kết nối nhanh, truyền lực chính xác.
-
-
Ứng dụng: Tay gắp, cơ cấu đẩy, máy dập cơ khí, truyền động thanh nối.

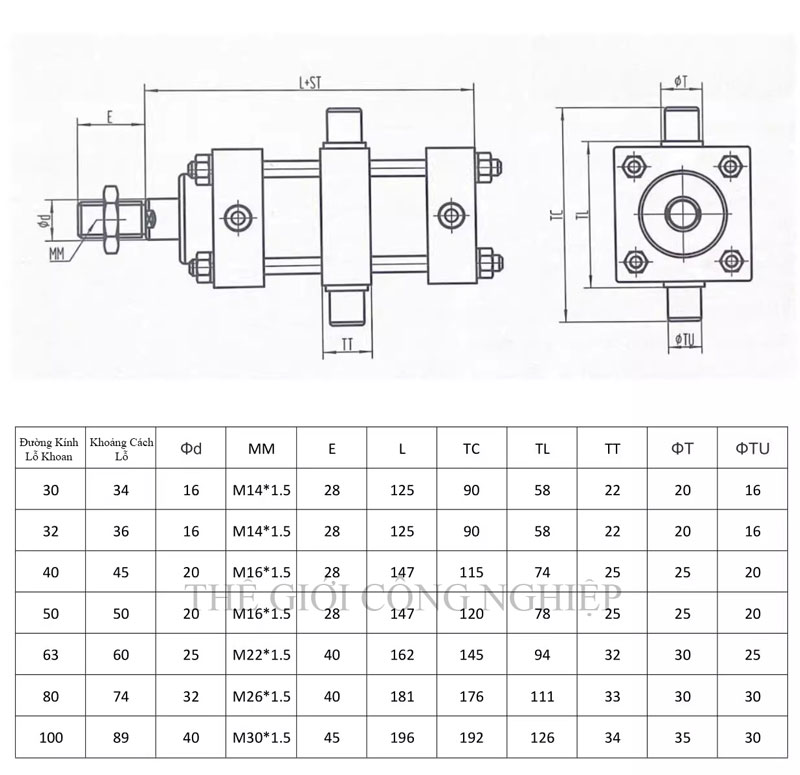

5. Giá đỡ TC (Trunnion Mount)
-
Chức năng: Cho phép xi lanh quay quanh trục lắp đặt nằm ngang.
-
Cấu tạo: Trục gắn ở hai bên thân xi lanh, lắp vào giá đỡ dạng ổ đỡ.
-
Ưu điểm:
-
Giảm mô-men xoắn, phù hợp với ứng dụng có góc chuyển động lớn.
-
Giúp xi lanh dao động linh hoạt trong không gian nhỏ.
-
-
Ứng dụng: Máy ép trục dao động, thiết bị tự động hóa quay, bộ gá xoay.
Tổng kết
-
Phạm vi sử dụng: Phù hợp cho xi lanh tiêu chuẩn loại MOB các size Ø40, Ø50, Ø63, Ø80, Ø100, Ø125 và Ø150.
-
Chất liệu: Thép C45, gang đúc hoặc hợp kim nhôm cường độ cao.
-
Gia công: CNC chính xác, xử lý bề mặt chống rỉ, độ bền cơ học cao.
-
Lắp đặt: Linh hoạt nhiều tư thế – ngang, dọc, xoay trục.
